Beschreibung dieses Mikroskopteils.

Parameter:
Hersteller: Lomo
Modell: PLAN 25x0,50 P
Originalbezeichnung: ЛОМО ПЛАН 25х0,50 П
Vergrößerung: 25x
Numerische Apertur N.A.: 0,50
Tubuslänge: 160 mm
Deckglas: ja, mit einer Dicke von 0,17 mm
Immersionsöl: nein – es handelt sich um ein Trockenobjektiv
Abgleichlänge: 45 mm
Gewindetyp: RMS
Zusätzliche Kennzeichnung: P (kyrillisch: П) bedeutet, dass dieses Objektiv für Arbeiten mit polarisiertem Licht vorgesehen ist
Besondere Merkmale: eingebaute Irisblende
Baujahr: 1976

Dieses Objektiv besitzt ein Standard-RMS-Gewinde und eine Tubuslänge von TL=160 mm und kann daher mit der überwiegenden Mehrheit der Mikroskope nahezu aller Hersteller verwendet werden, unter anderem Olympus, Zeiss, Nikon, PZO, Carl Zeiss Jena, Reichert, Wild und vielen weiteren.

Die im Objektiv eingebaute Irisblende ermöglicht unter anderem die perfekte Zentrierung des Objektivs, da in einem Polarisationsmikroskop gleichzeitig folgende Blenden zusammenwirken können:
- Feldblende am Beleuchter
- Aperturblende (oder zwei Aperturblenden) im Kondensor
- Irisblende im Mikroskopobjektiv
- Irisblende im Okularkopf
und ihre exakte gemeinsame Zentrierung ist für Polarisationsbeobachtungen von großer Bedeutung.

Objektive mit der Kennzeichnung "P" / "Pol" besitzen eine spezielle Konstruktion, bei der die Linsen spannungsfrei montiert und verklebt werden. Dadurch können sie sowohl im normalen Hellfeld als auch mit polarisiertem Licht verwendet werden.

Beschreibung dieses Mikroskopteils.

runde Endkappe aus Kunststoff mit Metalleinlage, die zum Verschließen der Austrittsöffnung der EPI-Auflichtbeleuchtung dient. Sie wird entfernt, wenn ein EPI-Fluoreszenzrevolver montiert wird (z. B. beim Zeiss Photomicroscope III RS).

Beachte, dass einige Ausführungen des Zeiss Universal Mikroskops keinen Anschluss für die EPI-Auflichtbeleuchtung besitzen.

Im beigefügten Video wird am Beispiel eines Zeiss Photomicroscope II genau gezeigt, wo sich diese Endkappe am Mikroskop befindet und wie sie montiert bzw. entfernt wird.

Auf dem Gebrauchtmarkt fehlt diese Endkappe bei vielen Zeiss Phomi (Photomicroscope) und Zeiss Universal Mikroskopen. Dadurch kann Staub in das Beleuchtungssystem (anders ausgedrückt: in den Lichtstrahl) eindringen. Warum fehlt diese Endkappe häufig?
- zum einen lässt sie sich leicht herausnehmen und kann daher im Laufe der Jahre einfach verloren gehen
- zum anderen werden der Mikroskopkörper und der EPI-Fluoreszenzrevolver häufig getrennt verkauft. Nach dem Ausbau des Revolvers bleibt die Öffnung der EPI-Auflichtbeleuchtung dann unverschlossen

Beschreibung dieses Mikroskopteils.

Universal und Photomicroscope (Phomi) Mikroskope.

In diesem Metall-Abdeckring befindet sich eine kleine Schraube, mit der die Abdeckung festgeklemmt wird, sodass sie sauber an der Verbindungsstelle der beiden Mikroskopteile anliegt.

Im beigefügten Video wird am Beispiel eines Zeiss Photomicroscope II genau gezeigt, wo sich dieser Abdeckring am Mikroskop befindet und wie er montiert und wieder entfernt wird.

Auf dem Gebrauchtmarkt fehlt dieser Metall-Abdeckring bei vielen Zeiss Phomi (Photomicroscope) und Zeiss Universal Mikroskopen. Dadurch kann Staub in die Optik eindringen. Warum fehlt dieser Abdeckring häufig?
- zum einen lässt er sich leicht abnehmen und kann daher im Laufe der Jahre einfach verloren gehen
- zum anderen werden der Mikroskopkörper und der Trino-Zwischentubus häufig getrennt verkauft, sodass dieser Metall-Abdeckring unterwegs oft weder Bestandteil der ersten noch der zweiten Transaktion wird

Beschreibung dieses Mikroskopteils.

Daten des Netzteils:
Eingang: 220V - 240V
Ausgang: 8V
Ausgangsleistung: 20W
Netzstecker: europäischer Flachstecker
Potentiometer: ja, stufenlose Helligkeitsregelung

Geeignet für:
- Lomo OI-21 Beleuchtung
- Lomo OI-35 Beleuchtung
- Beleuchtung der Stereomikroskope MBC-9 und MBC-10

Passt auch zu älteren schwarzen Lomo Mikroskopen:
- MBB-1
- MIN-8
- EPI-Auflichtbeleuchtungen, auch für Lomo METAM und Lomo MMU-3
- und viele weitere

Einige ältere Lomo Mikroskope (z. B. die Stereomikroskope MBC-1 und MBC-2) können andere Steckverbinder besitzen – sie verwenden jedoch dieselben Lomo 8V-20W-BA15d-Lampen.

Beschreibung dieses Mikroskopteils.

Linsen: 3
Numerische Apertur N.A.: variabel, von N.A. 0,16 bis N.A. 1,4
Aperturblende: nein
Passend für Mikroskop: Carl Zeiss Jena Lumipan

Mechanisch wird dieser Kondensor auf einer Schwalbenschwanzführung montiert, die sich unter dem Mikroskopkreuztisch befindet.

Einige wichtige Informationen:
- dieser pankratische Kondensor passt ausschließlich zum Mikroskopmodell Carl Zeiss Jena Lumipan
- dieser Kondensor passt nicht zu den Mikroskopen Carl Zeiss Jena Nf sowie Carl Zeiss Jena Nu / Nu2, obwohl der Kondensor dieser Modelle sehr ähnlich ist
- dieser Kondensor besitzt keine Irisblende, da sich die Aperturblende beim Carl Zeiss Jena Lumipan Mikroskop im Mikroskopfuss direkt unter dem Kondensor befindet

Auf dem letzten Foto ist mit einem Pfeil markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet, damit dieses Teil eindeutig identifiziert werden kann. Zusätzlich zeigt das beigefügte Video, wie sich die einzelnen Elemente dieses Kondensors bewegen.

Dieser Kondensor wird häufig als "Ersatzteilspender" für eigene DIY-Projekte verwendet, zum Beispiel:
- die Apl.-1,4-Linse wird häufig zur Modifizierung (Verbesserung) von Kondensoren mit geringerer numerischer Apertur N.A. in verschiedenen Mikroskopen verwendet
- die Dunkelfeldlinse wird sehr häufig zum Bau eines eigenen Kardioid-Kondensors verwendet

Beschreibung dieses Mikroskopteils.

Der Stativzapfen hat einen Durchmesser von 45 mm.
- Diese Version der Grundplatte kann mit Durchlicht arbeiten – eine Lichtquelle gehört jedoch nicht zum Lieferumfang.
- Auf dieser Grundplatte kann ein Mikroskopkreuztisch montiert werden – die erforderlichen Montagebohrungen sind vorhanden.
- Am Stativ befindet sich eine Schneckengewindeführung.

Dieses schwere und stabile Stativ wird häufig auch für Anwendungen verwendet, die nichts mit Härteprüfern oder Mikroskopen zu tun haben, beispielsweise zur Montage von Bohrmaschinen, Lasern oder stabilen Makrofotografie-Aufbauten.

Beschreibung dieses Mikroskopteils.

Zeiss Universal
- Zeiss Photomicroscope (das sogenannte Zeiss Phomi)
- Zeiss Ultraphot

Diese Halterung ermöglicht die Montage austauschbarer Mikroskopkreuztische, also solcher, die nicht mit Schrauben am Mikroskopstativ befestigt werden. Zusätzlich verfügt sie über zwei Zentrierschrauben.

Diese Halterung besteht aus zwei Teilen:
- dem sogenannten Mikroskoptisch-"Support", der mit einer Schnellspann-Klemmverbindung auf einer Schwalbenschwanzführung montiert wird
- sowie der daran angeschraubten runden Mikroskoptisch-Halterung

Wird diese runde Halterung des austauschbaren Mikroskopkreuztisches abgeschraubt, können stattdessen am "Support" Mikroskopkreuztische befestigt werden, die nicht austauschbar sind, sondern mit vier Schrauben montiert werden.

In der Bildergalerie findest Du detaillierte Fotos dieses Mikroskopelements einschließlich seiner Abmessungen.
Auf dem letzten Foto zeigt ein Pfeil, an welcher Stelle sich dieses Mikroskopelement im Mikroskop befindet.

Zusätzlich enthält die Videogalerie zwei Videos: Das erste zeigt dieses Mikroskopelement aus verschiedenen Blickwinkeln, in Nahaufnahmen sowie die Bewegungen seiner beweglichen Teile. Das zweite Video zeigt unter anderem die Demontage dieses Mikroskopelements vom Mikroskopstativ am Beispiel eines Zeiss Photomicroscope II.

Die Mikroskope Zeiss Universal, Zeiss Ultraphot, die ältesten Versionen des Zeiss Standard WL Mikroskops sowie das erste Modell des Zeiss Photomicroscope waren werkseitig mit diesem Mikroskopelement in schwarzer Ausführung ausgestattet.

Die Modelle Zeiss Photomicroscope II, Zeiss Photomicroscope III sowie die neueren Versionen des Zeiss Standard WL Mikroskops wurden werkseitig mit diesem Mikroskopelement in grauer Ausführung ausgeliefert.

Die Farbe dieses Mikroskopelements hat keinen Einfluss auf die Kompatibilität. Das bedeutet, dass dieses Mikroskopelement unabhängig von seiner Farbe zu allen oben genannten Mikroskopmodellen passt.

Das hier präsentierte Mikroskopelement ist grau.
Falls Sie die schwarze Version suchen, finden Sie diese in der Datenbank unter der Nummer 99607.

Beschreibung dieses Mikroskopteils.

Zeiss Phomi)
- Zeiss Standard WL 89
- Zeiss Universal
- Zeiss Ultraphot (obwohl die originale Aufnahme bei diesem Modell schwarz ist)

Dieses komplette Modul besteht aus folgenden Teilen:
- dem Teil mit dem Fokussierungs-Knopf für die Höhenverstellung des Kondensors – er wird mit einer Schnellspann-Klemmverbindung auf einer Schwalbenschwanzführung montiert
- der Kondensor-Halterung mit Zahnstange, Kondensor-Klemmschraube und zwei Zentrierschrauben
- dem schwenkbaren Halter für einen runden Filter mit 32 mm Durchmesser
- der schwenkbaren Weitfeld-Linse, die zur gleichmäßigen Ausleuchtung des Präparats bei Beobachtungen mit Objektiven geringer Vergrößerung verwendet wird

In dieser Aufnahme werden Kondensoren mit Schwalbenschwanz-Montierung befestigt – sie ist nicht für Kondensoren mit einem Durchmesser von 37 mm oder 39,5 mm geeignet.

In der Bildergalerie findest Du detaillierte Fotos dieses Mikroskopelements einschließlich seiner Abmessungen.
Auf dem letzten Foto zeigt ein Pfeil, an welcher Stelle sich dieses Mikroskopelement im Mikroskop befindet.

Zusätzlich enthält die Videogalerie zwei Videos: Das erste zeigt dieses Mikroskopelement aus verschiedenen Blickwinkeln, in Nahaufnahmen sowie die Bewegungen seiner beweglichen Teile. Das zweite Video zeigt unter anderem die Demontage dieser Kondensor-Aufnahme vom Mikroskopstativ am Beispiel eines Zeiss Photomicroscope II.

Die Mikroskope Zeiss Universal, Zeiss Ultraphot, die ältesten Versionen des Zeiss Standard WL Mikroskops sowie das erste Modell des Zeiss Photomicroscope waren werkseitig mit diesem Mikroskopelement in schwarzer Ausführung ausgestattet.

Die Modelle Zeiss Photomicroscope II, Zeiss Photomicroscope III sowie die neueren Versionen des Zeiss Standard WL Mikroskops wurden werkseitig mit diesem Mikroskopelement in grauer Ausführung ausgeliefert.

Die Farbe dieses Mikroskopelements hat keinen Einfluss auf die Kompatibilität. Das bedeutet, dass dieses Mikroskopelement unabhängig von seiner Farbe zu allen oben genannten Mikroskopmodellen passt.

Das hier präsentierte Mikroskopelement ist grau.
Falls Sie die schwarze Version suchen, finden Sie diese in der Datenbank unter der Nummer 99606.

Beschreibung dieses Mikroskopteils.

das ist ein ähnlicher Mikroskopkörper, der sich nur in einigen Details unterscheidet.

Dieser Zeiss Phomi II Mikroskopkörper enthält:
- den Grobtrieb- und Feintrieb-Block einschließlich der Einstellknöpfe
- den Mikroskopfuss (auch Basis genannt) mit dem rückseitigen Anschluss für den Beleuchter, der Feldblende (Irisblende) und den eingebauten Filtern
- den Stativarm mit der Aufnahme für den Zwischentubus (Schwalbenschwanz mit Klemmung), dem Fach für den fotografischen Film sowie allen Drehknöpfen und Schaltern

Wann kann ein kompletter Mikroskopkörper sinnvoll sein?
- wenn Du ein Mikroskop selbst zusammenstellst und jede einzelne Komponente auswählst, damit das gesamte System genau Deinen Anforderungen entspricht
- wenn Du ein älteres Modell besitzt (z. B. ein Zeiss Universal ohne EPI-Auflicht-Unterstützung) – dann wirkt der Austausch des Stativs wie eine Modernisierung (Upgrade), während die übrigen Komponenten übernommen werden können, da sie zwischen diesen Modellen kompatibel sind
- wenn Dein Mikroskop beschädigt ist oder sich in schlechtem Zustand befindet – dann dient dieser Mikroskopkörper einfach als Ersatz des beschädigten Mikroskopelements

Beschreibung dieses Mikroskopteils.

die gleichzeitig als Filteraufnahme dient.

Mechanisch befindet sich diese Linse in ihrer Fassung im Mikroskopfuss unter dem Kondensor. Von unten (also aus dem Inneren der Mikroskopbasis) wird sie mit zwei Schrauben befestigt. In der Mikroskopbasis, direkt unter diesem Kollektor, befindet sich die Glühlampe.

Dieses Mikroskopelement erfüllt mehrere Funktionen:
- es kollimiert den Lichtstrahl
- dank der integrierten Mattscheibe (Diffusor) homogenisiert es das Licht, damit im Bereich des Glühfadens keine Helligkeits- oder Farbunterschiede entstehen
- gleichzeitig dient es als Aufnahme für runde Filter

Auf dem letzten Foto in der Galerie ist das komplette Olympus CHK Mikroskop zu sehen. Ein Pfeil zeigt, um welches Mikroskopelement es sich handelt und wo es sich im Mikroskop befindet. Dadurch wird eine eindeutige Identifizierung dieses Mikroskopteils ermöglicht.

Beschreibung dieses Mikroskopteils.

Mikroskope Olympus CHK / CH / CH-2 wurden mit einem quadratischen Mikroskoptisch geliefert, der keinen integrierten Kreuzmechanismus zur präzisen Bewegung des Präparats besitzt. Ein solcher Mechanismus ist ein separates (und optionales) Zubehörteil, das seitlich am Mikroskoptisch befestigt wird – genau dieses Zubehör wird hier gezeigt und angeboten.

Grundlegende Informationen:
Artikel: XY-Kreuzmechanismus für Mikroskoptisch
Hersteller: Olympus
Beschreibende Herstellerbezeichnung: Fixed type mechanical stage with right downward coaxial knob for plane stage fixed
Für Mikroskop: Olympus CHK
Befestigungsart: seitlich am Mikroskoptisch mit zwei Schrauben befestigt
Erforderliche Tischstärke: 10 mm bis 12 mm

Wichtige Information zur Kompatibilität:
Original wurde dieser Kreuzmechanismus im Olympus CHK Mikroskop verwendet. Ich habe ihn persönlich auch an den Modellen Olympus CH und Olympus CH-2 montiert und er ist mit ihnen kompatibel.

Bei den Mikroskopen CH und CH-2 wurde – sofern sie mit einem mechanischen XY-Mikroskoptisch ausgeliefert wurden – der Kreuzmechanismus Olympus CH-MVR verwendet, jedoch passt auch dieser Mechanismus aus dem CHK.

Darüber hinaus passt dieser XY-Kreuzmechanismus auch zu anderen Mikroskopen, sofern die Stärke des Mikroskoptisches zwischen 10 mm und 12 mm liegt. Ich habe dies persönlich an Mikroskoptischen folgender Mikroskope überprüft:
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Laboval-2
- Motic SFC100

Auf den letzten Bildern der Galerie ist das Olympus CHK Mikroskop zu sehen. Mit einem Pfeil ist markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle im Mikroskop es sich befindet. Auf dem letzten Bild ist außerdem ein Olympus CH-2 Mikroskop mit montiertem XY-Kreuzmechanismus zu sehen.

Zusätzlich kann im Video der Videogalerie dieser Mikroskoptisch aus verschiedenen Blickwinkeln betrachtet werden. Außerdem wird die Mechanik der beweglichen Teile gezeigt.

Bei Vergrößerungen über 400× wird das manuelle Bewegen des Objektträgers sehr schwierig. Genau dafür werden XY-Kreuzmechanismen verwendet, damit sich das Präparat beispielsweise bei Vergrößerungen von 600× oder 1000× mit Ölimmersion äußerst präzise bewegen lässt.

Beschreibung dieses Mikroskopteils.

Es handelt sich um ein Mikroskop-Serviceelement zur Reparatur eines Mikroskoptisches, bei dem genau dieses Mikroskopelement beschädigt wurde. Es handelt sich nicht um einen kompletten Mikroskoptisch.

Solche Drehtische wurden in Mikroskopen der L-Stativ-Klasse verwendet, unter anderem:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Denke daran, dass Mikroskope und Mikroskopteile des sowjetischen Herstellers LOMO häufig Klone von Produkten der Firma Carl Zeiss Jena waren. Daher ist es möglich, dass dieses Mikroskopelement auch zu einem Lomo-Mikroskoptisch passt – vor dem Kauf sollten jedoch unbedingt die Abmessungen dieser Mikroskopteile sorgfältig verglichen werden.

Carl Zeiss Jena produzierte solche Mikroskoptische von den 1930er Jahren bis ungefähr Ende der 1960er Jahre. In diesem Zeitraum wurden zahlreiche kleine Konstruktionsdetails geändert. Deshalb ist es sehr wichtig, das Modell des Mikroskoptisches, aus dem dieses Mikroskopelement stammt, eindeutig zu identifizieren.

- in der Bildergalerie ist auf jedem Foto ein Millimetermaßstab zu sehen
- auf den letzten Bildern ist der zerlegte Mikroskoptisch zu sehen, wobei ein Pfeil zeigt, an welcher Stelle sich dieses Mikroskopelement befindet
- die letzten Bilder zeigen außerdem das komplette Carl Zeiss Jena Lg Mikroskop mit dem montierten Mikroskoptisch

All dies ermöglicht es, visuell zu bestätigen, dass es sich genau um das Mikroskopelement handelt, das du suchst.

Beschreibung dieses Mikroskopteils.

der L-Stativ-Klasse bewegt.

Es handelt sich um ein Mikroskop-Serviceelement zur Reparatur eines Mikroskoptisches, bei dem genau dieses Mikroskopelement beschädigt wurde. Es handelt sich nicht um einen kompletten Mikroskoptisch.

Solche Drehtische wurden in Mikroskopen der L-Stativ-Klasse verwendet, unter anderem:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Denke daran, dass Mikroskope und Mikroskopteile des sowjetischen Herstellers LOMO häufig Klone von Produkten der Firma Carl Zeiss Jena waren. Daher ist es möglich, dass dieses Mikroskopelement auch zu einem Lomo-Mikroskoptisch passt – vor dem Kauf sollten jedoch unbedingt die Abmessungen dieser Mikroskopteile sorgfältig verglichen werden.

Carl Zeiss Jena produzierte solche Mikroskoptische von den 1930er Jahren bis ungefähr Ende der 1960er Jahre. In diesem Zeitraum wurden zahlreiche kleine Konstruktionsdetails geändert. Deshalb ist es sehr wichtig, das Modell des Mikroskoptisches, aus dem dieses Mikroskopelement stammt, eindeutig zu identifizieren.

- in der Bildergalerie ist auf jedem Foto ein Millimetermaßstab zu sehen
- auf den letzten Bildern ist der zerlegte Mikroskoptisch zu sehen, wobei ein Pfeil zeigt, an welcher Stelle sich dieses Mikroskopelement befindet
- die letzten Bilder zeigen außerdem das komplette Carl Zeiss Jena Lg Mikroskop mit dem montierten Mikroskoptisch

All dies ermöglicht es, visuell zu bestätigen, dass es sich genau um das Mikroskopelement handelt, das du suchst.

Beschreibung dieses Mikroskopteils.

der L-Stativ-Klasse befindet.

Diese Skala ist in ein entsprechend geformtes Messingteil eingraviert und anschließend versilbert. Nach mehreren Jahrzehnten der Nutzung ist dieses Mikroskopelement häufig abgenutzt und die Skalenmarkierungen sind kaum noch oder gar nicht mehr sichtbar. Soll ein solcher Mikroskoptisch fachgerecht restauriert werden, kann daher der Austausch dieser Skala erforderlich sein.

Es handelt sich um ein Mikroskop-Serviceelement zur Reparatur eines Mikroskoptisches, bei dem genau dieses Mikroskopelement beschädigt wurde. Es handelt sich nicht um einen kompletten Mikroskoptisch.

Solche Drehtische wurden in Mikroskopen der L-Stativ-Klasse verwendet, unter anderem:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Denke daran, dass Mikroskope und Mikroskopteile des sowjetischen Herstellers LOMO häufig Klone von Produkten der Firma Carl Zeiss Jena waren. Daher ist es möglich, dass dieses Mikroskopelement auch zu einem Lomo-Mikroskoptisch passt – vor dem Kauf sollten jedoch unbedingt die Abmessungen dieser Mikroskopteile sorgfältig verglichen werden.

Carl Zeiss Jena produzierte solche Mikroskoptische von den 1930er Jahren bis ungefähr Ende der 1960er Jahre. In diesem Zeitraum wurden zahlreiche kleine Konstruktionsdetails geändert. Deshalb ist es sehr wichtig, das Modell des Mikroskoptisches, aus dem dieses Mikroskopelement stammt, eindeutig zu identifizieren.

- in der Bildergalerie ist auf jedem Foto ein Millimetermaßstab zu sehen
- auf den letzten Bildern ist der zerlegte Mikroskoptisch zu sehen, wobei ein Pfeil zeigt, an welcher Stelle sich dieses Mikroskopelement befindet
- die letzten Bilder zeigen außerdem das komplette Carl Zeiss Jena Lg Mikroskop mit dem montierten Mikroskoptisch

All dies ermöglicht es, visuell zu bestätigen, dass es sich genau um das Mikroskopelement handelt, das du suchst.

Beschreibung dieses Mikroskopteils.

Mikroskope der L-Stativ-Klasse verfährt.

Zusätzlich verfügt dieses Mikroskopelement über einen Sperrhebel. Nach dem Umlegen dieses Hebels lässt sich der Drehknopf nicht mehr betätigen, sodass die obere Platte des Mikroskoptisches in der gewünschten Position arretiert wird. Die Funktionsweise dieses Mechanismus ist im Video der Videogalerie zu sehen.

Es handelt sich um ein Mikroskop-Serviceelement zur Reparatur eines Mikroskoptisches, bei dem genau dieses Mikroskopelement beschädigt wurde. Es handelt sich nicht um einen kompletten Mikroskoptisch.

Solche Drehtische wurden in Mikroskopen der L-Stativ-Klasse verwendet, unter anderem:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Denke daran, dass Mikroskope und Mikroskopteile des sowjetischen Herstellers LOMO häufig Klone von Produkten der Firma Carl Zeiss Jena waren. Daher ist es möglich, dass dieses Mikroskopelement auch zu einem Lomo-Mikroskoptisch passt – vor dem Kauf sollten jedoch unbedingt die Abmessungen dieser Mikroskopteile sorgfältig verglichen werden.

Carl Zeiss Jena produzierte solche Mikroskoptische von den 1930er Jahren bis ungefähr Ende der 1960er Jahre. In diesem Zeitraum wurden zahlreiche kleine Konstruktionsdetails geändert. Deshalb ist es sehr wichtig, das Modell des Mikroskoptisches, aus dem dieses Mikroskopelement stammt, eindeutig zu identifizieren.

- in der Bildergalerie ist auf jedem Foto ein Millimetermaßstab zu sehen
- auf den letzten Bildern ist der zerlegte Mikroskoptisch zu sehen, wobei ein Pfeil zeigt, an welcher Stelle sich dieses Mikroskopelement befindet
- die letzten Bilder zeigen außerdem das komplette Carl Zeiss Jena Lg Mikroskop mit dem montierten Mikroskoptisch

All dies ermöglicht es, visuell zu bestätigen, dass es sich genau um das Mikroskopelement handelt, das du suchst.

Beschreibung dieses Mikroskopteils.

wurde aus einem Olympus CH Mikroskop ausgebaut, passt jedoch höchstwahrscheinlich auch zu den meisten Modellen der Olympus CH-Serie, z.B.:
- Olympus CHK
- Olympus CK2
- Olympus CH
- Olympus CHB
- Olympus CH-2

Beschreibung dieses Mikroskopteils.

Achromat
Numerische Apertur N.A.: 0,24
Tubuslänge: 160 mm
Abgleichlänge: 45 mm
Deckglas: nicht erforderlich, kann aber verwendet werden
Immersion: nein
Gewinde: RMS
Info: Ph = Zernike-Phasenkontrast (grüner Ring).

Passend zu folgenden Phasenkontrast-Kondensoren:
- PZO K4Ph
- PZO K3Ph
- PZO K3Ph1
- PZO KS
- PZO KFF 2
- PZO KFL
- sowie sogar PZO K3PhZ

Hier https://www.facebook.com/photo/?fbid=1262188377207557&set=a.462747092529893 findest Du einen sehr interessanten Test. Daraus geht hervor, dass Du bei Verwendung dieses PZO-Objektivs mit grünem Ring (also Zernike-Phasenkontrast) zusammen mit lichtpolarisierenden Kondensoren (also PZO KS oder PZO K3PhZ) einen interessanten Effekt mit blauem Hintergrund erhältst.

Dieses Objektiv kann zusammen mit einem passenden Phasenkontrast-Kondensor an jedem Mikroskop jedes Herstellers verwendet werden. Voraussetzung ist natürlich, dass das Mikroskop RMS-Objektive, TL=160 mm und FL=45 mm unterstützt.

Beschreibung dieses Mikroskopteils.

Funktionen:
1. Es befestigt ihn am Tischträger — also indirekt am Mikroskopstativ. Dieser Ring besitzt eine Nut für die zentral im Träger angebrachte Federschraube sowie zwei seitliche Aussparungen — für die Zentrierschrauben. Es handelt sich jedoch nicht um einen Schwalbenschwanz — bei den Mikroskopen Carl Zeiss Jena L-Stativ wird der Tisch über einen breiten Ring befestigt.
2. Da es sich um einen Gleitring handelt, ermöglicht gerade er das Drehen des Tisches rundum, obwohl es kein Polarisationstisch ist.

Dies ist ein Serviceteil für die Reparatur eines Tisches, in dem genau dieses Element beschädigt wurde. Es handelt sich nicht um einen kompletten Mikroskoptisch.

Dieser Ring enthält eine Schraube, die das Feststellen der Position ermöglicht, also das Andrücken des Rings, damit er sich nicht dreht. Diese Schraube verbiegt sich sehr häufig vollständig (z. B. beim Transport) oder bricht sogar ab. Am häufigsten kommt es zum Abbrechen, wenn das Gleitfett völlig eingetrocknet ist und jemand versucht, den Tisch zu drehen, indem er auf diese Schraube drückt.

Solche Drehtische wurden in Mikroskopen der Klasse L-Stativ eingesetzt, u. a.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Denken Sie daran, dass Mikroskope und Mikroskopteile des sowjetischen Herstellers LOMO häufig Klone der Produkte von Carl Zeiss Jena waren. Möglicherweise passt dieses Element also auch zu einem Mikroskoptisch von Lomo — allerdings sollten die Maße dieses Teils unbedingt zuerst sehr genau verglichen werden.

Die Firma Carl Zeiss Jena stellte solche Tische von den 1930er Jahren bis etwa Ende der 1960er Jahre her. In diesem Zeitraum wurden kleinere Konstruktionselemente vielfach geändert, daher ist es sehr wichtig, das Modell des Tisches, aus dem dieses Element ausgebaut wurde, richtig zu bestimmen.

- in der Bildergalerie ist bei jedem Foto eine Millimeterskala sichtbar
- auf den letzten Fotos ist ein zerlegter Mikroskoptisch zu sehen, und ein Pfeil zeigt, wo sich dieses Element im Tisch befindet
- die letzten Fotos zeigen hingegen das gesamte Mikroskop Carl Zeiss Jena Lg mit montiertem Tisch

All dies ermöglicht es, visuell zu bestätigen, dass es sich genau um das Element handelt, das Sie suchen.

Beschreibung dieses Mikroskopteils.

E verkauft wurde. Reichert-Jung Mikrotome wurden auch von der Firma American Optical (AO / AO-Spencer) vertrieben — es handelt sich jedoch nach wie vor um dasselbe Gerät.

Auf dieser Seite wird die Zentraleinheit des Mikrotoms gezeigt. Sie ist derzeit noch vollständig und noch nicht in Einzelteile zerlegt. Dieses Mikrotom wird künftig als Ersatzteilspender für die Reparatur anderer Mikrotome dienen.

Kontaktieren Sie uns, wenn Sie irgendein Ersatzteil zur Reparatur eines Reichert-Jung Ultracut E / Leica Ultracut E Mikrotoms suchen. Auch wenn dieses Teil derzeit auf den Fotos nicht zu sehen ist und noch nicht als eigenes Produkt in diese Datenbank aufgenommen wurde, befindet es sich im Inneren dieses kompletten Geräts und ist verfügbar. Dazu gehören beispielsweise folgende Mikroskopelemente:
- Knöpfe, Drehknöpfe
- Zahnstangen, Zahnräder
- Führungen, Lager, Wellen
- Gehäuseteile
- Elektronikplatinen, Kabel
- Sensoren, Schalter
- sowie viele weitere Teile – vom kompletten oberen Tubus bis hin zur kleinsten Schraube oder Feder

Die aufgeführten Elemente dienen lediglich als Beispiele — es können auch weitere Teile verfügbar sein, die sich in diesem Gerät befinden.

Im Video der Videogalerie sehen Sie die Bewegung sämtlicher Drehknöpfe, die Bewegung des oberen Tubus und des Präparathalters sowie den allgemeinen Zustand des Geräts.

Beschreibung dieses Mikroskopteils.

erfüllt mehrere Funktionen:
- sie schützt die im Mikroskopfuss eingebaute Elektrik
- sie schützt die im Mikroskopfuss eingebaute Glühbirne
- sie dient als Kühlkörper zur Ableitung der von der Glühbirne erzeugten Wärme

Auf dem letzten Bild der Galerie ist das komplette Olympus CHK Mikroskop zu sehen. Ein Pfeil zeigt, um welches Mikroskopelement es sich handelt und wo es sich befindet. Dadurch wird eine Verwechslung bei der Identifizierung dieses Elements vermieden.

Bei einem großen Teil der auf dem Gebrauchtmarkt erhältlichen Olympus CHK Mikroskope fehlt diese Abdeckung. Während der jahrzehntelangen Nutzung wurde dieses Blech bei jedem Glühbirnenwechsel abgeschraubt – und häufig anschließend nicht mehr montiert.

Die Besitzer dieser Mikroskope behelfen sich auf unterschiedliche Weise, häufig mit dicker Pappe oder einer Kunststoffabdeckung. Nur eine Metallabdeckung erfüllt jedoch gleichzeitig die Funktion eines Kühlkörpers.

Beschreibung dieses Mikroskopteils.

2

übernimmt dieses Modul die Funktion der Aperturblende. Die Feldblende befindet sich dagegen fest im Beleuchtungsweg des Mikroskopfusses.

Gleichzeitig dient dieses Modul als Halter für runde Filter mit einem Durchmesser von 32 mm. Im Video der Galerie wird unter anderem gezeigt, wie ein Filter in diese Aufnahme eingesetzt wird.

Die unter dem Mikroskopkondensor montierte verschiebbare Irisblende ermöglicht die Einstellung einer Schieflicht-Beleuchtung (engl. oblique illumination) und erzeugt ein plastisches 3D-Bild mit erhöhtem Kontrast farbloser Objekte (z. B. einzelner ungefärbter Zellen). Dadurch entsteht ein Bildeindruck, der dem Interferenzkontrast DIC ähnelt.

Für dieses Mikroskopelement werden auf dem Markt verschiedene Bezeichnungen verwendet, unter anderem:
- Dezentrierbare Irisblende
- Dezentrierbare Aperturblende
- Schiebbare Irisblende
- Exzentrisch verstellbare Irisblende
- Schieflicht-Einrichtung
- Schieflicht-Blende
- Schiebeblende
- Ausschwenkbare Blende
- Kondensorhalter mit Schieflicht
- DIK-ähnliche Mikroskopbeleuchtung
- Poor-Man's-DIC Vorrichtung
- Oblique-Illumination Modul

Hinweis — diese Blende PASST NICHT zum Carl Zeiss Jena Lumipan Mikroskop, obwohl sie auf den ersten Blick sehr ähnlich aussieht.

Da dieses Modul herausnehmbar ist, fehlt es bei einem sehr großen Teil der auf dem Gebrauchtmarkt erhältlichen Mikroskope. Während der jahrzehntelangen Nutzung ging diese Blende häufig verloren.

Außerdem wird dieses Modul häufig beschädigt und muss dann ersetzt werden. Zu den häufigsten Defekten gehören:
- das Schutzglas vor der Irisblende wird zerkratzt oder zerbricht
- die Lamellen der Irisblende verbiegen sich oder brechen
- die Schraube zum Dezentrieren der Irisblende bricht oder verbiegt sich
- die Rückstellfeder für die dezentrierte Irisblende geht verloren oder wird beschädigt

Der Austausch gegen das hier angebotene Blendenmodul beseitigt diese Probleme.

Beschreibung dieses Mikroskopteils.

Triebblok des Feintriebs (Feinfokussierung) mit den Einstellknöpfen
- Grobtrieb-Mechanismus mit Zahnstange und Einstellknöpfen
- Mikroskopfuss mit rückseitigem Beleuchteranschluss und dezentrierbarer Feldblende (Irisblende)
- Stativarm mit Kopfaufnahme und Schwalbenschwanzführung zum Einschieben des wechselbaren Objektivrevolvers
- Schwalbenschwanzführung mit Zahnstange und Antriebsknopf sowie das Modul zur Aufnahme eines pankratischen Kondensors oder einer Halteschelle für einen anderen Kondensor.

Wann kann ein komplettes Mikroskop-Stativ sinnvoll sein?
- wenn Du ein Mikroskop selbst zusammenstellst und jede Komponente so auswählst, dass das gesamte System genau Deinen Anforderungen entspricht
- wenn Du ein älteres Modell besitzt (z.B. Carl Zeiss Jena Lg) - der Austausch des Stativs wirkt wie eine Modernisierung (Upgrade), während die übrigen Komponenten zwischen diesen Modellen kompatibel sind (mit Ausnahme des Kondensors)
- wenn Dein Mikroskop beschädigt oder in schlechtem Zustand ist - dann ist dieses Stativ einfach ein Ersatz für das beschädigte Mikroskopelement
- wenn Du in Deinem beschädigten Mikroskop nur ein einzelnes Mikroskopelement (z.B. den Triebblok des Feintriebs oder die Irisblende) austauschen möchtest, Dich aber entscheidest, das komplette Stativ zu ersetzen

Kontaktiere uns, wenn Du irgendein Mikroskopteil für die Reparatur eines Carl Zeiss Jena Lumipan Mikroskops suchst. Auch wenn das gesuchte Teil derzeit auf den Fotos nicht sichtbar oder noch nicht als separates Produkt in dieser Datenbank aufgeführt ist, befindet es sich im Inneren dieses Mikroskops und ist verfügbar. Dazu gehören beispielsweise:
- Knöpfe und Drehknöpfe
- Zahnstangen und Zahnräder
- Führungen und Wellen
- Gehäuseteile
- die Irisblende oder ihre Einzelteile
- Komponenten des Beleuchtungssystems, Umlenkspiegel
- viele weitere Teile - vom kompletten oberen Tubus bis hin zur kleinsten Schraube oder Feder

Die oben genannten Teile sind lediglich Beispiele - es können auch weitere Mikroskopteile aus diesem Stativ verfügbar sein.

Beschreibung dieses Mikroskopteils.

zusätzlichen externen Lichtquelle. Das Lampenhaus wird auf der linken Seite des Mikroskops montiert, anschließend lenkt das in dieser Aufnahme eingebaute Umlenkspiegel-Prisma den Lichtstrahl in den EPI-Revolver.

An diese Aufnahme werden am häufigsten Fluoreszenz-Lichtquellen angeschlossen, sie ist jedoch universell einsetzbar. Sie enthält keinerlei Filter und kann mit LED-, HBO-, XBO-, Halogen-Lichtquellen oder sogar mit klassischen Lampenhäusern mit Glühlampe verwendet werden.

Handelt es sich um eine leichte Lichtquelle (eines der neueren Modelle), kann sie ohne zusätzliche Stützkonstruktionen montiert werden. Bei schweren Lampenhäusern mit großem Gehäuse werden häufig zusätzliche Halterungen verwendet, welche das Gewicht tragen (dieses Zubehör gehört nicht zum Lieferumfang).

In der hier angebotenen Ausführung ermöglicht diese Aufnahme den Anschluss von Lampenhäusern mit einem Anschlussdurchmesser von 48 mm. Dieses Anschlussstück kann jedoch abgeschraubt werden. Danach bleibt ein einfaches Rohr übrig, an das sich mit einem beliebigen Adapter praktisch jede Lichtquelle jedes Herstellers anschließen lässt.

Auf dem letzten Bild der Galerie ist ein Carl Zeiss Photomicroscope III Mikroskop mit dieser Lampenhaus-Aufnahme zu sehen. Ein Pfeil zeigt ihre genaue Position am Mikroskop und ermöglicht dadurch eine eindeutige Identifizierung dieses Mikroskopelements.

Zusätzlich befinden sich in der Video-Galerie zwei Filme. Der erste zeigt dieses Mikroskopelement aus verschiedenen Blickwinkeln und in Nahaufnahme. Der zweite Film demonstriert den Ausbau dieser EPI-Lampenhaus-Aufnahme am Beispiel eines Carl Zeiss Photomicroscope III Mikroskops (sogenanntes Zeiss Phomi III).

Beschreibung dieses Mikroskopteils.

Gehäuses (also auf den Revolver-Vergrößerungswechsel) aufgeklebt. Es ist mit einigen kleinen Klebepunkten befestigt.

Dieses Typenschild erfüllt zwei Funktionen:
- es befindet sich direkt im Blickfeld des Benutzers und ermöglicht sofort zu erkennen, mit welcher Gesamtvergrößerung gearbeitet wird
- es schützt das Innere des Revolver-Vergrößerungswechsels vor dem Eindringen von Staub und Schmutz

Wichtig: Dieses Typenschild passt NICHT zu folgenden Mikroskopen:
- Carl Zeiss Jena Technival-2, da der Vergrößerungswechsel bei diesem Modell mehr Vergrößerungsstufen besitzt
- Carl Zeiss Jena Citoval / Citoval-2, da diese Modelle über einen stufenlosen ZOOM-Vergrößerungswechsel verfügen

Seit der Herstellung der Technival-Mikroskope sind mehrere Jahrzehnte vergangen und diese Typenschilder lösen sich häufig einfach von selbst ab. Außerdem werden sie bei Wartungs- oder Reparaturarbeiten an diesem Mikroskopmodell häufig entfernt - und genau dabei gehen sie oft verloren.

Die Benutzer behelfen sich auf unterschiedliche Weise:
- sie verschließen das "leere Fenster" mit irgendeinem Material
- sie drucken anhand eines Fotos des Originals eine eigene Vergrößerungstabelle aus, kleben sie auf Karton und verwenden diese DIY-Lösung
- oder sie fertigen einen Ersatz mit einem 3D-Drucker an, teilweise sogar mit vertieft ausgeführten Beschriftungen

Wer jedoch ein Original besitzen möchte, hat nur eine Möglichkeit - irgendwo genau ein solches Typenschild zu finden, wie ich es hier anbiete.

Beschreibung dieses Mikroskopteils.

Klebepunkten befestigt.

Das Typenschild passt zu allen Mikroskopen der Biolar-Serie, die auf dem Stativ PZO Biolar B basieren:
- PZO Biolar B
- PZO Biolar DIC
- PZO Biolar FL
- PZO Biolar Pol
- sowie allen weiteren Modellen
Alle diese Typenschilder sind identisch und unterscheiden sich lediglich durch die Seriennummer.

Wichtig: Dieses Typenschild passt NICHT zu den Mikroskopen, die derzeit (Stand 2026) als Biolar C verkauft werden - dabei handelt es sich um gewöhnliche chinesische OEM-Mikroskope mit einem "Biolar"-Aufkleber.

Seit der Herstellung der Mikroskope der PZO-Biolar-Serie sind mehrere Jahrzehnte vergangen und diese Typenschilder lösen sich häufig einfach von selbst ab.

Beschreibung dieses Mikroskopteils.

Zeiss Universal
- Zeiss Photomicroscope (das sogenannte Zeiss Phomi)
- Zeiss Ultraphot

Diese Halterung ermöglicht die Montage austauschbarer Mikroskopkreuztische, also solcher, die nicht mit Schrauben am Mikroskopstativ befestigt werden. Zusätzlich verfügt sie über zwei Zentrierschrauben.

Diese Halterung besteht aus zwei Teilen:
- dem sogenannten Mikroskoptisch-"Support", der mit einer Schnellspann-Klemmverbindung auf einer Schwalbenschwanzführung montiert wird
- sowie der daran angeschraubten runden Mikroskoptisch-Halterung

Wird diese runde Halterung des austauschbaren Mikroskopkreuztisches abgeschraubt, können stattdessen am "Support" Mikroskopkreuztische befestigt werden, die nicht austauschbar sind, sondern mit vier Schrauben montiert werden.

Die Mikroskope Zeiss Universal, Zeiss Ultraphot, die ältesten Versionen des Zeiss Standard WL Mikroskops sowie das erste Modell des Zeiss Photomicroscope waren werkseitig mit diesem Mikroskopelement in schwarzer Ausführung ausgestattet.

Die Modelle Zeiss Photomicroscope II, Zeiss Photomicroscope III sowie die neueren Versionen des Zeiss Standard WL Mikroskops wurden werkseitig mit diesem Mikroskopelement in grauer Ausführung ausgeliefert.

Die Farbe dieses Mikroskopelements hat keinen Einfluss auf die Kompatibilität. Das bedeutet, dass dieses Mikroskopelement unabhängig von seiner Farbe zu allen oben genannten Mikroskopmodellen passt.

Das hier präsentierte Mikroskopelement ist schwarz.
Falls Sie die graue Version suchen, finden Sie diese in der Datenbank unter der Nummer 99583.
Dort finden Sie auch ein Video, das die Demontage des Artikels, d. h. die Entfernung vom Mikroskopstativ, zeigt.

Beschreibung dieses Mikroskopteils.

Zeiss Phomi)
- Zeiss Standard WL 89
- Zeiss Universal
- Zeiss Ultraphot

Dieses komplette Modul besteht aus folgenden Teilen:
- dem Teil mit dem Fokussierungs-Knopf für die Höhenverstellung des Kondensors – er wird mit einer Schnellspann-Klemmverbindung auf einer Schwalbenschwanzführung montiert
- der Kondensor-Halterung mit Zahnstange, Kondensor-Klemmschraube und zwei Zentrierschrauben
- dem schwenkbaren Halter für einen runden Filter mit 32 mm Durchmesser
- der schwenkbaren Weitfeld-Linse, die zur gleichmäßigen Ausleuchtung des Präparats bei Beobachtungen mit Objektiven geringer Vergrößerung verwendet wird

In dieser Aufnahme werden Kondensoren mit Schwalbenschwanz-Montierung befestigt – sie ist nicht für Kondensoren mit einem Durchmesser von 37 mm oder 39,5 mm geeignet.

Die Mikroskope Zeiss Universal, Zeiss Ultraphot, die ältesten Versionen des Zeiss Standard WL Mikroskops sowie das erste Modell des Zeiss Photomicroscope waren werkseitig mit diesem Mikroskopelement in schwarzer Ausführung ausgestattet.

Die Modelle Zeiss Photomicroscope II, Zeiss Photomicroscope III sowie die neueren Versionen des Zeiss Standard WL Mikroskops wurden werkseitig mit diesem Mikroskopelement in grauer Ausführung ausgeliefert.

Die Farbe dieses Mikroskopelements hat keinen Einfluss auf die Kompatibilität. Das bedeutet, dass dieses Mikroskopelement unabhängig von seiner Farbe zu allen oben genannten Mikroskopmodellen passt.

Das hier präsentierte Mikroskopelement ist schwarz.
Falls Sie die graue Version suchen, finden Sie diese in der Datenbank unter der Nummer 99578.
Dort finden Sie auch ein Video, das die Demontage des Artikels, d. h. die Entfernung vom Mikroskopstativ, zeigt.

Beschreibung dieses Mikroskopteils.

Steckdurchmesser: 23,2 mm

Dieses Einstellfernrohr kann für folgende Anwendungen verwendet werden:
- DIC-Justierung (Differenzialinterferenzkontrast)
- Phasenkontrast-Einstellverfahren (Zentrierung von Phasenringen)
- Beobachtung der Aperturblende (Irisblende)
- Beobachtung des Leuchtwendels bei der Einstellung der Köhlerschen Beleuchtung

Dies ist eines jener Mikroskopelemente, für das sehr unterschiedliche Bezeichnungen verwendet werden. Unter anderem:
- Phasenteleskop
- Phasenkontrastteleskop
- Phasenjustierteleskop
- Phasen-Zentrierteleskop
- Phasenkontrast-Zentrierteleskop
- Phasenkontrast-Einstellteleskop
- Einstellteleskop für Phasenkontrast
- Justierteleskop für Phasenkontrast
- Zentrierteleskop
- Zentrierteleskop für Kondensor
- Kondensor-Zentrierteleskop
- Kondensor-Einstellteleskop
- Kondensor-Justierteleskop
- Kontrollteleskop
- Beobachtungsteleskop für Aperturebene
- Teleskop zur Beobachtung der hinteren Brennebene
- Hilfsmikroskop
- Hilfsmikroskop für Phasenkontrast
- Hilfsmikroskop zur Justage
- Hilfsmikroskop zur Zentrierung
- Phasenkontrast-Hilfsmikroskop
- Justiermikroskop
- Zentriermikroskop
- Einstellmikroskop
- Hilfsteleskop
- Justierteleskop
- Einstellteleskop
- Zentrierokular
- Phasenokular
- Phasenkontrastokular
- Einstellokular
- Justierokular
- Kontrollokular
- Beobachtungsokular für Aperturebene

Beschreibung dieses Mikroskopteils.

Kollektor im Mikroskopfuss unter dem Kondensor. Er wird von oben mit drei Schrauben befestigt. Gleichzeitig besitzt die Kollektorfassung eine Aufnahme für runde Filter mit einem Durchmesser von 32 mm.

Dieses Mikroskopelement erfüllt mehrere Funktionen:
- es kollimiert den Lichtstrahl
- gleichzeitig dient es als Aufnahme für runde Filter
- es lenkt den horizontal vom Lampenhaus kommenden Lichtstrahl senkrecht nach oben um
- die ausschwenkbare (sogenannte Flip-out-) Weitfeldlinse ermöglicht eine gleichmäßige Ausleuchtung des gesamten Präparats bei Beobachtungen mit Objektiven geringer Vergrößerung

Der Austausch dieses Kollektors am Reichert Zetopan Mikroskop kann unter anderem in folgenden Fällen erforderlich sein:
- wenn dieses Mikroskopelement fehlt, weil es beispielsweise bei einer nicht abgeschlossenen Reparatur ausgebaut wurde
- wenn die obere Schutzscheibe des Kollektors zerbrochen ist
- wenn die Mechanik der ausschwenkbaren Weitfeldlinse beschädigt wurde
- wenn - was häufig vorkommt - der Umlenkspiegel beschädigt wurde, zerbrochen ist oder sich die verspiegelte Oberfläche oxidiert hat

Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01

Auf den letzten Bildern der Galerie ist der Mikroskopfuss eines Reichert Zetopan Mikroskops (in diesem Fall der älteren schwarzen Ausführung) zu sehen. Ein Pfeil zeigt, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich befindet. Der Kollektor wird sowohl von außen als auch an seiner Einbauposition im Inneren des Mikroskopfusses gezeigt. Dadurch wird eine eindeutige Identifizierung dieses Mikroskopelements ermöglicht.

Beschreibung dieses Mikroskopteils.

Falls jemand eine solche Schutzabdeckung für den Mikroskopfuss des Reichert Zetopan Mikroskops selbst anfertigen möchte, sind hier ihre Abmessungen:
Länge: 223 mm
Breite: 156 mm
Blechstärke: 1,5 mm

Im Mikroskopfuss des Reichert Austria Zetopan befindet sich der optische Strahlengang. Gelegentlich ist eine Wartung dieses Bereichs erforderlich, insbesondere eine Reinigung. Da die Reichert-Zetopan-Mikroskope inzwischen 50 bis 60 Jahre alt sind, trifft man heute nicht selten auf Exemplare, bei denen diese Abdeckung im Laufe der Jahre verloren gegangen ist.

Ohne diese Schutzabdeckung gelangen Verunreinigungen in den optischen Strahlengang sowie auf den Umlenkspiegel des Durchlicht- oder Auflichtsystems. Dies kann zu einer Verschlechterung der Bildqualität führen.

Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01

Beschreibung dieses Mikroskopteils.

Vibrationsdämpfer.

Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01

Beschreibung dieses Mikroskopteils.

Anschluss jedes für das Reichert Zetopan Mikroskop vorgesehenen Lampenhauses sowie des Lampensplitters:
- des älteren Lampenhauses mit großer Glühlampe
- des Halogen-Lampenhauses Modell Lux-US
- des Adapterverteilers (Lampensplitters) zum gleichzeitigen Anschluss eines Standard-Lampenhauses und eines Fluoreszenz-Lampenhauses

Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01

Auf dem letzten Bild der Galerie zeigt ein Pfeil genau, um welches Mikroskopelement es sich handelt und an welcher Stelle des Mikroskops es sich befindet. Dadurch wird eine eindeutige Identifizierung dieses Mikroskopelements ermöglicht.

Beschreibung dieses Mikroskopteils.

Aufnahme des Haupttubus mit dem Ausgang des Fotostrahlengangs auf der einen Seite und der Schwalbenschwanz-Schiene zur Befestigung des Objektivrevolvers auf der anderen Seite.

Die Klemmschraube zur Befestigung dieses Bauteils am Reichert Austria Zetopan Mikroskop bricht sehr häufig ab oder geht verloren. Dabei fällt auch das speziell geformte Klemmstück heraus – dann wird ein Mikroskopteil wie das hier präsentierte benötigt.

Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01

Auf den letzten Bildern in der Galerie ist mithilfe eines Pfeils genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle im Mikroskop es sich befindet. Dadurch ist eine eindeutige Identifikation dieses Mikroskopteils möglich.

Beschreibung dieses Mikroskopteils.

Neozet Mikroskope erfüllen diese Schienen lediglich eine dekorative Funktion.

Das Reichert Zetopan Mikroskop wurde jedoch auch in einer Ausführung für Fluoreszenzbeleuchtung angeboten. Aufgrund der großen Abmessungen der verwendeten Beleuchtungseinheit (z. B. Binolux 3), die an der Rückseite des Mikroskops montiert wurde, musste das gesamte Mikroskop erhöht werden. Reichert Austria bot hierfür eine spezielle Erhöhungsbasis an (in der Herstellernomenklatur: "sub-base", Katalognummer 9 18 87 01). Diese Erhöhungsbasis verfügte über Befestigungsklammern, die an der Mikroskopbasis eingehängt wurden – und genau diese Klammern greifen an den hier präsentierten verchromten Seitenschienen.

Die hier präsentierten Schienen wurden von einem Reichert Zetopan Mikroskop demontiert. Nach meinem besten Wissen passen sie ebenfalls zum Modell Reichert Neozet.

Obwohl am Mikroskop zwei identische Schienen montiert sind, biete ich sie hier einzeln an. Sehr häufig bricht nur eine der beiden Schienen ab, sodass lediglich eine ersetzt werden muss. Bitte beachte, dass die Verchromung der hier präsentierten Schienen aufgrund ihres Alters stellenweise nicht mehr vollständig erhalten ist.

Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01

Beschreibung dieses Mikroskopteils.

vorgesehen, eignet sich jedoch auch für die Hellfeld-Beobachtung im Durchlicht.

Nikon TU Plan Fluor Objektive werden häufig für die Makrofotografie sowie Ultra-Makrofotografie verwendet. In Verbindung mit einer Nikon-Tubuslinse (Nikon tube lens) oder dem Objektiv Rodenstock Apo-Gerogon 210 mm liefern sie eine hervorragende Bildqualität beim Anschluss an eine Kamera.

Grundlegende Parameter des Nikon CFI TU Plan Fluor 5x/0,15 Mikroskopobjektivs:
Hersteller: Nikon
Modell im Herstellerkatalog: MUE42050
Beschriftung auf dem Objektiv: TU Plan Fluor 5x/0,15 A ∞/0 EPI D OFN25 WD18 MUE42050
Vergrößerung: 5x
Numerische Apertur N.A.: 0,15
Farbkorrektur: Plan Fluor
Optische Korrektur: Unendlich
Unendlich-System: CFI 60
OFN-Sehfeld: OFN25
Arbeitsabstand WD: 18 mm
Deckglas: nicht erforderlich
Immersion: nein - dies ist ein Trockenobjektiv
Betriebsart im EPI-Auflicht: Hellfeld (BF) oder Dunkelfeld (DF)
Gewinde: M32
Verwendung mit Mikroskopen mit M25-Gewinde-Revolver: ja, über den Adapter Modell MXA23017 oder nach Austausch des Revolvers gegen das Modell L-NBD5 oder LV-NBD5

Dieses Objektiv funktioniert mit Mikroskopen für EPI-Auflicht, die mit einem Revolver mit M32-Gewinde ausgestattet sind, zum Beispiel:
- Nikon Eclipse L
- Nikon Eclipse LV
- Werkzeugmikroskope Nikon MM-400 und MM-800

Dieses Objektiv funktioniert auch mit Mikroskopen, bei denen sich der Revolver mit M25-Gewinde gegen einen Objektivrevolver mit M32-Gewinde austauschen lässt, also gegen den Nikon-Revolver L-NBD5 oder LV-NBD5. Dazu gehören beispielsweise folgende Mikroskope:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
für diese Modelle kann außerdem ein passender EPI-Auflichtbeleuchter montiert werden, um die Möglichkeiten dieses Objektivs vollständig auszunutzen.

Bei anderen Nikon CFI60 Mikroskopmodellen, zum Beispiel:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- inverse Mikroskope der Serien Eclipse TI / TE / TS
kann der Adapter MXA23017 verwendet werden, der den Einsatz von Objektiven mit M32-Gewinde in einem Revolver mit M25-Gewinde ermöglicht - dadurch kann auch das hier angebotene Objektiv verwendet werden.

Beschreibung dieses Mikroskopteils.

Mikroskopen:
- Zeiss Standard WL
- Zeiss Universal
- Zeiss Photomicroscope I
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS

Mechanisch befindet sich diese Zahnstange am Triebblock (am Zahnradblock) unter der Schwalbenschwanzführung. An dieser Führung werden der Mikroskopkreuztisch und der Mikroskopkondensor montiert.

Beschreibung dieses Mikroskopteils.

eine Digitalkamera an ein Zeiss (Opton) OPMI Operationsmikroskop angeschlossen werden.

Der Fotoadapter F=340 passt zu folgenden Operationsmikroskopen:
- Zeiss OPMI 1 / Opton OPMI 1
- Zeiss OPMI 3 / Opton OPMI 3
- Zeiss OPMI 6 / Opton OPMI 6
- Zeiss OPMI Vario / Opton OPMI Vario
- Zeiss OPMI Pico / Opton OPMI Pico

Hersteller: Zeiss
Modell: F=340
Katalognummer: 000000-1022-973
Katalogbezeichnung: Photoadapter f=340 T2
Fotogewinde: T2, also M42x0,75 (Durchmesser 42 mm, Gewindesteigung 0,75 mm)
Durchmesser des Tubus zum Anschluss an das Mikroskop: 34 mm
Eingebaute Optik: ja

Dieser Adapter ist NEU (auch wenn sich in den festen Beschreibungselementen der Website irgendwo die Information befindet, dass er gebraucht ist).

Hinweis zur Herstellerbezeichnung: Die Firma Carl Zeiss West Germany vertrieb ihre OPMI Operationsmikroskope (sowie deren Zubehör) unter den Bezeichnungen:
- Zeiss OPMI
- Opton OPMI
Es handelt sich um dieselben Mikroskope und dieselben Komponenten.
Bei der Bezeichnung "Opton" befindet sich dieser Name auf dem Typenschild, während der darunter stehende Schriftzug "Zeiss" häufig werkseitig abgewaschen, abgerieben oder entfernt wurde. Der Grund für das gezielte Entfernen des Schriftzugs „Zeiss“ sowie für die Verwendung der Bezeichnung „Opton“ war eine Vereinbarung mit der im ehemaligen Ostblock (kommunistischen Block) tätigen Firma Carl Zeiss Jena, auf Exportprodukten auf die Verwendung des Namens "Zeiss" zu verzichten.

Beschreibung dieses Mikroskopteils.

Dunkelfeld vorgesehen, eignet sich jedoch auch für die Hellfeld-Beobachtung im Durchlicht.

Nikon TU Plan Fluor Objektive werden häufig für die Makrofotografie sowie Ultra-Makrofotografie verwendet. In Verbindung mit einer Nikon-Tubuslinse (Nikon tube lens) oder dem Objektiv Rodenstock Apo-Gerogon 210 mm liefern sie eine hervorragende Bildqualität beim Anschluss an eine Kamera.

Grundlegende Parameter des Nikon CFI TU Plan Fluor 20x/0,45 Mikroskopobjektivs:
Hersteller: Nikon
Modell im Herstellerkatalog: MUE42200
Beschriftung auf dem Objektiv: TU Plan Fluor 20x/0,45 A ∞/0 EPI D OFN25 WD4,5 MUE42200
Vergrößerung: 20x
Numerische Apertur N.A.: 0,45
Farbkorrektur: Plan Fluor
Optische Korrektur: Unendlich
Unendlich-System: CFI 60
OFN-Sehfeld: OFN25
Arbeitsabstand WD: 4,5 mm
Deckglas: nicht erforderlich
Immersion: nein - dies ist ein Trockenobjektiv
Betriebsart im EPI-Auflicht: Hellfeld (BF) oder Dunkelfeld (DF)
Gewinde: M32
Verwendung mit Mikroskopen mit M25-Gewinde-Revolver: ja, über den Adapter Modell MXA23017 oder nach Austausch des Revolvers gegen das Modell L-NBD5 oder LV-NBD5

Dieses Objektiv funktioniert mit Mikroskopen für EPI-Auflicht, die mit einem Revolver mit M32-Gewinde ausgestattet sind, zum Beispiel:
- Nikon Eclipse L
- Nikon Eclipse LV
- Werkzeugmikroskope Nikon MM-400 und MM-800

Dieses Objektiv funktioniert auch mit Mikroskopen, bei denen sich der Revolver mit M25-Gewinde gegen einen Objektivrevolver mit M32-Gewinde austauschen lässt, also gegen den Nikon-Revolver L-NBD5 oder LV-NBD5. Dazu gehören beispielsweise folgende Mikroskope:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
für diese Modelle kann außerdem ein passender EPI-Auflichtbeleuchter montiert werden, um die Möglichkeiten dieses Objektivs vollständig auszunutzen.

Bei anderen Nikon CFI60 Mikroskopmodellen, zum Beispiel:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- inverse Mikroskope der Serien Eclipse TI / TE / TS
kann der Adapter MXA23017 verwendet werden, der den Einsatz von Objektiven mit M32-Gewinde in einem Revolver mit M25-Gewinde ermöglicht - dadurch kann auch das hier angebotene Objektiv verwendet werden.

Beschreibung dieses Mikroskopteils.

Vergrößerung, eine bessere Ausnutzung des Kamerasensors sowie die Vermeidung von Vignettierung bei einer Fotokamera (z. B. DSLR) oder Digitalkamera, die über einen Fotoadapter an ein Zeiss (Opton) OPMI Operationsmikroskop angeschlossen ist.

Mechanisch wird dieses Objektiv zwischen dem Fotoadapter und der Kamera montiert. Es verfügt außerdem über eine Aufnahme für einen zusätzlichen Filter mit 30 mm Durchmesser im Strahlengang (z. B. Polarisationsfilter, Graufilter oder Farbfilter).

Grundlegende Parameter dieses Zusatzobjektivs:
Hersteller: Zeiss
Hinweis zur Marke Zeiss: Auf dem Objektiv befindet sich das Logo „Opton“ – unter diesem Namen exportierte Zeiss seine Produkte (siehe Erläuterung am Ende dieser Produktbeschreibung)
Bezeichnung: Opton 1,6x T* (West Germany)
Herstellernummer: höchstwahrscheinlich 30 16 68 (andere Schreibweise: 301668) – Hinweis – keine Bestätigung in der Herstellerdokumentation
Vergrößerung: 1,6x
Antireflexvergütung: ja – mehrschichtige T*-Vergütung (roter Stern), Nachfolgerin der einschichtigen T-Vergütung. Reduziert Reflexionen und verbessert den Kontrast im fotografischen Strahlengang
Montageanschluss: 48-mm-Schwalbenschwanz (eine Seite männlich, die andere weiblich)
Filteraufnahme: ja, für einen runden Filter mit 30 mm Durchmesser

Dieses Objektiv passt zu jedem Fotoadapter, Beam-Splitter oder zusätzlichen Beobachtungstubus der Zeiss OPMI / Opton OPMI Operationsmikroskope mit einem 48-mm-Schwalbenschwanzanschluss.

Wichtig:
- dies ist kein Kameraobjektiv
- dies ist kein Objektiv für das Zeiss OPMI Operationsmikroskop
- dies ist keine Barlowlinse für ein Zeiss OPMI Mikroskopobjektiv
- dies ist kein Vorsatzobjektiv – es wird nicht auf das Hauptobjektiv des Zeiss OPMI Operationsmikroskops montiert

Hinweis zur Herstellerbezeichnung: Die Firma Carl Zeiss West Germany vertrieb ihre OPMI Operationsmikroskope (sowie deren Zubehör) unter den Bezeichnungen:
- Zeiss OPMI
- Opton OPMI
Es handelt sich um dieselben Mikroskope und dieselben Komponenten.
Bei der Bezeichnung „Opton“ befindet sich dieser Name auf dem Typenschild, während der darunter stehende Schriftzug „Zeiss“ häufig werkseitig abgewaschen, abgerieben oder entfernt wurde. Der Grund für das gezielte Entfernen des Schriftzugs „Zeiss“ sowie für die Verwendung der Bezeichnung „Opton“ war eine Vereinbarung mit der im ehemaligen Ostblock (kommunistischen Block) tätigen Firma Carl Zeiss Jena, auf Exportprodukten auf die Verwendung des Namens „Zeiss“ zu verzichten.

Beschreibung dieses Mikroskopteils.

Gemeint ist die Aufnahme des Haupttubus mit dem Ausgang des Fotostrahlengangs auf der einen Seite und der Schwalbenschwanz-Schiene zur Befestigung des Objektivrevolvers auf der anderen Seite.

Auf den letzten Bildern in der Galerie ist mithilfe eines Pfeils genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle im Mikroskop es sich befindet. Dadurch ist eine eindeutige Identifikation dieses Mikroskopteils möglich.

Beschreibung dieses Mikroskopteils.

Systems. Es handelt sich um eine optionale Ausstattung für Mikroskope von Carl Zeiss West Germany (sowie für unter der Marke Opton West Germany vertriebene Mikroskope). Es ermöglicht die Einstellung der Belichtungszeit, des ISO-Werts und ähnlicher Parameter.

Grundlegende Parameter des Zeiss Mikrofotografie-Steuergeräts:
Modell: Zeiss MC 63
Katalogbezeichnung: Steuerpult
Katalognummer: 47 74 25 - 9903 (andere Schreibweise: 477425-9903)
Bezeichnung im englischsprachigen Katalog: Exposure control MA
Gehäusefarbe: grau

Zeiss MC 63 bezeichnet eine ganze Geräteserie, deren Varianten sich hinsichtlich Funktionsumfang, Anzahl der Bedienelemente, Gehäusefarbe und Katalognummer unterscheiden. Mikrofotografie-Systeme mit diesem Steuergerät wurden zusammen mit zahlreichen Zeiss Mikroskopmodellen verkauft. Es gibt keine feste Zuordnung einer bestimmten MC-63-Katalognummer zu einem bestimmten Mikroskopmodell.

Bitte vergleichen Sie dieses Gerät auch mit dem ansonsten identischen Zeiss MC 63 in weissem Gehäuse. Es trägt die Katalognummer 45 60 45 und befindet sich in der Datenbank unter der Nummer 99632.

Beschreibung dieses Mikroskopteils.

Es handelt sich um eine optionale Ausstattung für Mikroskope von Carl Zeiss West Germany (sowie für unter der Marke Opton West Germany vertriebene Mikroskope). Es ermöglicht die Einstellung der Belichtungszeit, des ISO-Werts und ähnlicher Parameter.

Grundlegende Parameter des Zeiss Mikrofotografie-Steuergeräts:
Modell: Zeiss MC 63
Katalogbezeichnung: Steuerpult
Katalognummer: 45 60 45 (andere Schreibweise: 456045)
Bezeichnung im englischsprachigen Katalog: Exposure control MA
Gehäusefarbe: weiss

Zeiss MC 63 bezeichnet eine ganze Geräteserie, deren Varianten sich hinsichtlich Funktionsumfang, Anzahl der Bedienelemente, Gehäusefarbe und Katalognummer unterscheiden. Mikrofotografie-Systeme mit diesem Steuergerät wurden zusammen mit zahlreichen Zeiss Mikroskopmodellen verkauft. Es gibt keine feste Zuordnung einer bestimmten MC-63-Katalognummer zu einem bestimmten Mikroskopmodell.

Bitte vergleichen Sie dieses Gerät auch mit dem ansonsten identischen Zeiss MC 63 in grauem Gehäuse. Es trägt die Katalognummer 47 74 25 - 9903 und befindet sich in der Datenbank unter der Nummer 99631.

Beschreibung dieses Mikroskopteils.

Vergrößerung, eine bessere Ausnutzung des Kamerasensors sowie die Vermeidung von Vignettierung bei einer Fotokamera (z. B. DSLR) oder Digitalkamera, die über einen Fotoadapter an ein Zeiss (Opton) OPMI Operationsmikroskop angeschlossen ist.

Mechanisch wird dieses Objektiv zwischen dem Fotoadapter und der Kamera montiert.

Grundlegende Parameter dieses Zusatzobjektivs:
Hersteller: Zeiss
Bezeichnung: 2x West Germany 30 15 69
Herstellernummer: 30 15 69
Vergrößerung: 2x
Antireflexvergütung: ja
Montageanschluss: 48-mm-Schwalbenschwanz (eine Seite männlich, die andere weiblich)

Dieses Objektiv passt zu jedem Fotoadapter, Beam-Splitter oder zusätzlichen Beobachtungstubus der Zeiss OPMI / Opton OPMI Operationsmikroskope mit einem 48-mm-Schwalbenschwanzanschluss.

Wichtig:
- dies ist kein Kameraobjektiv
- dies ist kein Objektiv für das Zeiss OPMI Operationsmikroskop
- dies ist keine Barlowlinse für ein Zeiss OPMI Mikroskopobjektiv
- dies ist kein Vorsatzobjektiv – es wird nicht auf das Hauptobjektiv des Zeiss OPMI Operationsmikroskops montiert.

Beschreibung dieses Mikroskopteils.

Dunkelfeld vorgesehen, eignet sich jedoch auch für die Hellfeld-Beobachtung im Durchlicht.

Nikon TU Plan Fluor Objektive werden häufig für die Makrofotografie sowie Ultra-Makrofotografie verwendet. In Verbindung mit einer Nikon-Tubuslinse (Nikon tube lens) oder dem Objektiv Rodenstock Apo-Gerogon 210 mm liefern sie eine hervorragende Bildqualität beim Anschluss an eine Kamera.

Grundlegende Parameter des Nikon CFI TU Plan Fluor 50x/0,80 Mikroskopobjektivs:
Hersteller: Nikon
Modell im Herstellerkatalog: MUE42500
Beschriftung auf dem Objektiv: TU Plan Fluor 50x/0,80 A ∞/0 EPI D OFN25 WD1,0 MUE42500
Vergrößerung: 50x
Numerische Apertur N.A.: 0,80
Farbkorrektur: Plan Fluor
Optische Korrektur: Unendlich
Unendlich-System: CFI 60
OFN-Sehfeld: OFN25
Arbeitsabstand WD: 1,0 mm
Deckglas: nicht erforderlich
Immersion: nein - dies ist ein Trockenobjektiv
Betriebsart im EPI-Auflicht: Hellfeld (BF) oder Dunkelfeld (DF)
Gewinde: M32
Verwendung mit Mikroskopen mit M25-Gewinde-Revolver: ja, über den Adapter Modell MXA23017 oder nach Austausch des Revolvers gegen das Modell L-NBD5 oder LV-NBD5

Dieses Objektiv funktioniert mit Mikroskopen für EPI-Auflicht, die mit einem Revolver mit M32-Gewinde ausgestattet sind, zum Beispiel:
- Nikon Eclipse L
- Nikon Eclipse LV
- Werkzeugmikroskope Nikon MM-400 und MM-800

Dieses Objektiv funktioniert auch mit Mikroskopen, bei denen sich der Revolver mit M25-Gewinde gegen einen Objektivrevolver mit M32-Gewinde austauschen lässt, also gegen den Nikon-Revolver L-NBD5 oder LV-NBD5. Dazu gehören beispielsweise folgende Mikroskope:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
für diese Modelle kann außerdem ein passender EPI-Auflichtbeleuchter montiert werden, um die Möglichkeiten dieses Objektivs vollständig auszunutzen.

Bei anderen Nikon CFI60 Mikroskopmodellen, zum Beispiel:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- inverse Mikroskope der Serien Eclipse TI / TE / TS
kann der Adapter MXA23017 verwendet werden, der den Einsatz von Objektiven mit M32-Gewinde in einem Revolver mit M25-Gewinde ermöglicht - dadurch kann auch das hier angebotene Objektiv verwendet werden.

Beschreibung dieses Mikroskopteils.

Netzteils:
Hersteller: Carl Zeiss
Modellbezeichnung: NAG 2...12V 100W
Katalognummer: 39 25 85
Eingang: 100-110-120-127-220-240 V
Ausgang: 12 V
Ausgangsleistung: 100 W
Netzanschluss: separates Netzkabel (Computerkabel)
Potentiometer: ja, stufenlose Regelung

Geeignet für beliebige Mikroskop-Lampenhäuser mit einer Lichtquelle (Lampe) bis maximal 100 W bei einer Betriebsspannung von 12 V. Am häufigsten wird es mit externen HAL-100-Halogen-Lampenhäusern verwendet, beispielsweise für EPI-Auflichtbeleuchtungen.

Dieses Netzteil kann mit Lampenhäusern und Mikroskopen beliebiger Hersteller verwendet werden. Hier einige in der Praxis getestete Beispiele:
- passt zum PZO Biolar DIC Mikroskop mit PZO OH-1 Halogen-Lampenhaus und ersetzt die Netzteile PZO ZM-100 oder PZO ZH-100
- wenn beim Olympus BH-2 BHS Mikroskop das interne Netzteil im Stativfuß ausfällt, kann das originale Halogen-Lampenhaus dieses Mikroskops mit diesem externen Zeiss Netzteil betrieben werden
- dieses Netzteil eignet sich für das große externe Halogen-Lampenhaus zur EPI-Auflichtbeleuchtung der Mikroskope Carl Zeiss Jena Amplival Pol und Vertival
- passt ebenfalls zum Reichert Zetopan Mikroskop mit LUX-US 12 V 100 W Halogen-Lampenhaus

Hinweis – verschiedene Hersteller und verschiedene Lampenhäuser können unterschiedliche Kontaktabstände der 12-V-Stecker besitzen. Möglicherweise muss der Stecker angepasst werden, um ihn an dieses Zeiss Netzteil anschließen zu können.

Beschreibung dieses Mikroskopteils.

Parameter des Netzteils:
Hersteller: Carl Zeiss
Modellbezeichnung: NAG 6V 20W stab.
Katalognummer: 45 84 15 - 9901
Eingang: 100-120-230-240 V
Ausgang: 6 V
Ausgangsleistung: zwei Ausgänge. Es können entweder 2 × 10 W oder 1 × 20 W verwendet werden
Netzanschluss: separates Netzkabel (Computerkabel)
Potentiometer: ja, stufenlose Regelung

Dieses Netzteil mit einer maximalen Ausgangsleistung von 20 W verfügt über zwei Ausgänge. Dadurch können gleichzeitig zwei Lampenhäuser mit jeweils 10 W betrieben werden.

Es handelt sich jedoch um ein universelles Netzteil, das für beliebige Mikroskop-Lampenhäuser mit einer Lichtquelle (Lampe) bis maximal 20 W bei einer Betriebsspannung von 6 V verwendet werden kann. Da in den meisten Zeiss Mikroskopen 6-V-15-W-Lampen eingesetzt werden, eignet sich dieses Netzteil für praktisch jedes Mikroskop mit einer solchen Beleuchtung.

Am häufigsten wird dieses Netzteil mit Mikroskopen verwendet, die eine 6-V-10-W-Halogenlampe einsetzen. In diesem Fall werden gleichzeitig die Durchlichtbeleuchtung und die EPI-Auflichtbeleuchtung an dasselbe Netzteil angeschlossen. Dazu gehören beispielsweise:
- Zeiss D / DR / DRC / SV (Stemi) Stereomikroskope
- Zeiss KF-2 biologisches Mikroskop
- Zeiss ID2 inverses Mikroskop

Für die Zeiss D / DR / DRC Stereomikroskope wurden sogar spezielle Beleuchtungseinheiten hergestellt, die mit diesem Netzteil zusammenarbeiten:
- Durchlichtbasis „Zusatz für Durchlicht“ mit 10-W-Halogenlampe
- zusätzliche Beleuchter „Leuchte 10“ / „Leuchte 10 S“ mit 10-W-Halogenlampe
- Vertikalbeleuchter „Epileuchte“ mit 15-W-Glühlampe

Die Beleuchter „Leuchte 10S“ mit Schwanenhals werden zusammen mit genau diesem Netzteil häufig als seitliche Auflichtbeleuchtung an biologischen Zeiss KF-2 Mikroskopen eingesetzt.

Beispiele weiterer Mikroskope, deren 6-V-15-W-Beleuchtung mit diesem Netzteil betrieben werden kann:
- Zeiss Standard 16 / WL / GFL
- Zeiss Universal / Photomicroscope
- PZO Biolar
- PZO MST-130 / 131
- Carl Zeiss Jena Ergaval / Amplival
- Carl Zeiss Jena SM-xx
- dieses Netzteil kann auch die Halogenbeleuchtung der Carl Zeiss Jena Jenamed Mikroskope extern versorgen, wenn das eingebaute Netzteil ausfällt (Jenamed verwendet eine 6-V-20-W-Halogenlampe)

Hinweis – verschiedene Hersteller und verschiedene Lampenhäuser können unterschiedliche Kontaktabstände der 6-V-Stecker besitzen. Möglicherweise muss der Stecker angepasst werden, um ihn an dieses Zeiss Netzteil anschließen zu können.

Beschreibung dieses Mikroskopteils.

Dunkelfeld vorgesehen, eignet sich jedoch auch für die Hellfeld-Beobachtung im Durchlicht.

Nikon TU Plan Fluor Objektive werden häufig für die Makrofotografie sowie Ultra-Makrofotografie verwendet. In Verbindung mit einer Nikon-Tubuslinse (Nikon tube lens) oder dem Objektiv Rodenstock Apo-Gerogon 210 mm liefern sie eine hervorragende Bildqualität beim Anschluss an eine Kamera.

Grundlegende Parameter des Nikon CFI TU Plan Fluor 100x/0,90 Mikroskopobjektivs:
Hersteller: Nikon
Modell im Herstellerkatalog: MUE42900
Beschriftung auf dem Objektiv: TU Plan Fluor 100x/0,90 A ∞/0 EPI D OFN25 WD1,0 MUE42900
Vergrößerung: 100x
Numerische Apertur N.A.: 0,90
Farbkorrektur: Plan Fluor
Optische Korrektur: Unendlich
Unendlich-System: CFI 60
OFN-Sehfeld: OFN25
Arbeitsabstand WD: 1,0 mm
Deckglas: nicht erforderlich
Immersion: nein - dies ist ein Trockenobjektiv
Betriebsart im EPI-Auflicht: Hellfeld (BF) oder Dunkelfeld (DF)
Gewinde: M32
Verwendung mit Mikroskopen mit M25-Gewinde-Revolver: ja, über den Adapter Modell MXA23017 oder nach Austausch des Revolvers gegen das Modell L-NBD5 oder LV-NBD5

Dieses Objektiv funktioniert mit Mikroskopen für EPI-Auflicht, die mit einem Revolver mit M32-Gewinde ausgestattet sind, zum Beispiel:
- Nikon Eclipse L
- Nikon Eclipse LV
- Werkzeugmikroskope Nikon MM-400 und MM-800

Dieses Objektiv funktioniert auch mit Mikroskopen, bei denen sich der Revolver mit M25-Gewinde gegen einen Objektivrevolver mit M32-Gewinde austauschen lässt, also gegen den Nikon-Revolver L-NBD5 oder LV-NBD5. Dazu gehören beispielsweise folgende Mikroskope:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
für diese Modelle kann außerdem ein passender EPI-Auflichtbeleuchter montiert werden, um die Möglichkeiten dieses Objektivs vollständig auszunutzen.

Bei anderen Nikon CFI60 Mikroskopmodellen, zum Beispiel:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- inverse Mikroskope der Serien Eclipse TI / TE / TS
kann der Adapter MXA23017 verwendet werden, der den Einsatz von Objektiven mit M32-Gewinde in einem Revolver mit M25-Gewinde ermöglicht - dadurch kann auch das hier angebotene Objektiv verwendet werden.

Beschreibung dieses Mikroskopteils.

Einbaudurchmesser
- Phasenobjektiv Ph 10/0,25 160/0,17
- Phasenobjektiv Ph 20/0,40 160/0,17
- Phasenobjektiv Ph 40/0,65 160/0,17
- Öl-Phasenobjektiv Oil Ph 100/1,25 160/0,17
- Zentrierfernrohr (Hilfsmikroskop) für Okulartubus Ø 23,2 mm

Parameter der im Set enthaltenen Objektive:
Korrektion: achromatisch
Tubuslänge TL: 160 mm
Abgleichlänge FL: 45 mm
Gewinde: RMS (20,3 mm)

Dieser Satz wird ursprünglich zusammen mit den AmScope Mikroskopen der Serie „490“ geliefert (Trinokularmikroskop T490 sowie Binokularmikroskop B490). Da der Kondensor jedoch einen standardmäßigen Einbaudurchmesser von 37 mm besitzt und die Objektive über das standardisierte RMS-Gewinde sowie eine Tubuslänge von TL = 160 mm verfügen, kann dieser Satz auch an Dutzenden Mikroskopmodellen anderer Hersteller verwendet werden, sofern diese nach denselben Standards aufgebaut sind.

Beschreibung dieses Mikroskopteils.

Bei den Mikroskopen der Carl Zeiss Standard-Serie (mit Ausnahme des Schulmikroskops Standard Junior) wird der Mikroskopkondensor nicht in einer runden Halterung befestigt. Stattdessen besitzt er einen ringförmigen Schwalbenschwanz, der in die Führung des Kondensorhalters eingeschoben wird.

Dieser Montageanschluss wird unter anderem bei folgenden Mikroskopmodellen verwendet:
- Zeiss Standard 14 / 16 / 18 / GFL
- Zeiss Standard WL / WL 89
- Zeiss Standard 20 / 25 / 25 ICS
- Zeiss Universal
- Zeiss Photomicroscope I / II / III RS
- Zeiss Ultraphot

Der Ring besitzt einen Durchmesser von 41,3 mm und drei Bohrungen zur Befestigung am Kondensor. Außerdem befindet sich im Ring eine konische Ausnehmung, die zum Arretierstift des Kondensorhalters passt und die korrekte Position des Kondensors festlegt.

Ein solcher Ring ermöglicht nach der Montage an einem Kondensor eines anderen Herstellers beispielsweise den Einsatz eines PZO KPI-2 DIC-Kondensors sowie vieler weiterer Kondensoren an Mikroskopen der Zeiss Standard-Klasse.

Hinweis zum Montagedurchmesser: Während der fast 50-jährigen Produktionszeit dieser Mikroskopserie betrug der Durchmesser des Schwalbenschwanzes stets ungefähr 42 mm, war jedoch nie vollkommen identisch. Je nach Baujahr, Material (Kunststoff, Aluminium oder Messing) sowie Bauart des Kondensors (klassischer Abbe-Kondensor oder Phasenkontrast-Kondensor) kann der tatsächliche Durchmesser von etwas über 41 mm bis fast 43 mm reichen. Diese große Toleranz ergibt sich aus der Konstruktion des Kondensorhalters. Dieser besitzt Federn, einen Arretierstift sowie Justier- und Zentrierschrauben. Dadurch lassen sich Kondensoren mit einem Befestigungsring von etwa 41 bis 43 mm Durchmesser in den meisten Fällen sicher und stabil montieren.

Beschreibung dieses Mikroskopteils.

sich im Stativfuss des Mikroskops. Es überträgt den Lichtstrahl vom Beleuchter, homogenisiert ihn (das Bild des Glühfadens wird mithilfe eines Diffusors unscharf gemacht) und bündelt ihn anschließend mithilfe einer Kollimatorlinse. Der so vorbereitete Lichtstrahl trifft danach auf den Umlenkspiegel (dieser ist ein separates Mikroskopelement).

Es handelt sich um einen Bestandteil des optischen Strahlengangs für Durchlicht. Diffusor (Mattscheibe) und Kollimatorlinse sind in einem Metallgehäuse untergebracht, das als Kühlkörper für die Wärme der Halogenlampe dient. Die gesamte Baugruppe bildet das Gehäuse des Beleuchters.

Dieser spezielle Kollektor mit Mattscheibe wurde aus einem Carl Zeiss Photomicroscope ausgebaut (andere Bezeichnungen: Zeiss PM / Zeiss Phomi).
Er passt zu den folgenden Mikroskopen (keine vollständige Liste):
- Zeiss Photomicroscope (Zeiss PM / Phomi)
- Zeiss Photomicroscope II (Zeiss PM2 / Phomi II)
- Zeiss Photomicroscope III RS (Zeiss PM3 RS / Phomi III)
- Zeiss Universal
- Zeiss Ultraphot
- vermutlich auch zu den Zeiss Standard 16 / 18 / WL / WL 89 / GFL Mikroskopen

SEHR WICHTIG: Dies ist ein Mikroskopelement für den 6V-15W-Glühlampen-Beleuchter. Zeiss Mikroskope können entweder mit einer 6V-15W-Glühlampenbeleuchtung (rohrförmiger Beleuchter, der in den Stativfuss eingeschoben wird) oder mit einer Halogenbeleuchtung in Form eines externen Lampenhauses ausgestattet sein, das an der Rückseite des Stativfusses befestigt wird. Die Versionen mit Halogenbeleuchtung besitzen einen anderen Beleuchterhalter als das hier angebotene Mikroskopelement.

Andere gebräuchliche Bezeichnungen für dieses Mikroskopelement:
- Beleuchterfassung mit Mattscheibe
- Beleuchterrohr
- Beleuchterhalter mit Mattscheibe
- gelegentlich wird auch die fremdsprachige Bezeichnung "Lampenhaus" verwendet, obwohl sie für dieses Mikroskopelement nicht präzise ist

Auf den letzten Bildern der Galerie sind Fotos des Stativfusses eines Zeiss Photomicroscope III RS zu sehen. Mithilfe von Pfeilen ist dort genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle im Stativfuss es eingebaut ist. Dadurch lässt sich dieses Mikroskopelement eindeutig identifizieren.

Beschreibung dieses Mikroskopteils.

Phasenkontrast als auch für Dunkelfeld) ermöglichen die individuelle Konfiguration eines Phasenkontrast-Kondensors. Dadurch kann der Kondensor genau die gewünschten Beobachtungstechniken und genau die gewünschten Objektive unterstützen.

Grundlegende Parameter dieser Phasenringblende:
Hersteller: Carl Zeiss (Oberkochen, West Germany)
Kennzeichnung auf dem Kondensor: "2"
Für Objektive: gekennzeichnet mit "Ph2", also Vergrößerungen von 16x bis 40x
Material: Glas in einer Metallfassung mit Befestigungsflansch
Außendurchmesser des Befestigungsrings: 22 mm
Phasenring-Glass Diameter: 16 mm
Höhe des Befestigungsrings: 3,5 mm

Hinweis: Dieses Mikroskopelement (Phasenring / Phasenringblende) gehört nicht zu einem bestimmten Mikroskopmodell. Es dient zur Erweiterung oder Reparatur eines Mikroskop-Phasenkontrast-Kondensors. Es ist kein Mikroskopelement zur Erweiterung oder Reparatur eines bestimmten Kondensormodells. Viele Kondensormodelle von Carl Zeiss besitzen eine passende Aufnahme, in die dieser Phasenring eingesetzt werden kann.

Dieser spezielle Phasenring wurde aus einem Fluoreszenz-Phasenkontrast-Kondensor ausgebaut – einer älteren Version des Zeiss-Kondensors P/N 46 52 78. Bevor Du ihn in Deinen Kondensor einsetzt, vergleiche bitte sorgfältig die Form seines Gehäuses sowie die Abmessungen des Befestigungsrings.

Auf dem letzten Bild der Galerie ist die Revolverscheibe eines Zeiss-Phasenkontrast-Kondensors zu sehen. Mithilfe eines Pfeils ist genau dieser – hier angebotene – bereits eingebaute Phasenring markiert.

Beschreibung dieses Mikroskopteils.

Standard GFL Mikroskop ausgebaut, sie passt jedoch auch zu Kondensorhaltern, die unter anderem in folgenden Mikroskopen verwendet werden:
- Zeiss Standard 14 / 16 / 18
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope (Zeiss PM / Phomi – alle Modelle)
- Zeiss Ultraphot

Bei diesen Mikroskopmodellen besitzt der Kondensor einen Montagering in Form eines Schwalbenschwanzes. Dieser Schwalbenschwanz verfügt über eine Aussparung, in die genau die hier angebotene Federschraube eingreift. Wie ein solcher Montagering aussieht und wie diese Aussparung ausgeführt ist, kannst Du in der Bildergalerie des Artikels Nr. 99625 in dieser Datenbank sehen.

Beschreibung dieses Mikroskopteils.

ausgebaut, sie passt jedoch auch zu Kondensorhaltern, die unter anderem in den folgenden Mikroskopen verwendet werden:
- Zeiss Standard 14
- Zeiss Standard 16
- Zeiss Standard 18
- Zeiss Standard WL / WL 89

Diese Filteraufnahme besitzt eine Aufnahme für Filter mit einem Durchmesser von 32 mm.

Dies ist nicht nur ein Ersatzteil für den Servicefall, wenn die ursprüngliche Filteraufnahme beschädigt wurde (beispielsweise durch den Bruch der Federlasche bzw. der Arretierung). Viele Besitzer von Carl Zeiss Standard Mikroskopen erweitern ihre Mikroskope, indem sie eine weitere (also zusätzliche) Filteraufnahme am Kondensorhalter montieren. Genau für eine solche DIY-Umrüstung wird das hier angebotene Mikroskopelement benötigt.

Diese Filteraufnahme kann auch am Kondensorhalter der folgenden Mikroskope montiert werden:
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
Allerdings wurde bei diesen Mikroskopen werkseitig ein anderes Modell der Filteraufnahme verwendet.

Auf den letzten Bildern der Galerie sind Anwendungsbeispiele zu sehen – diese Filteraufnahme mit eingesetztem Blaufilter sowie mit einer eingesetzten DIY-Scheibe aus dem 3D-Drucker.

Beschreibung dieses Mikroskopteils.

Phasenkontrast-Kondensoren.

Grundlegende Parameter dieses Klarglas-Ringeinsatzes:
Hersteller: Carl Zeiss (Oberkochen, West Germany)
Material: Glas in einer Metallfassung mit Befestigungsflansch
Außendurchmesser des Befestigungsrings: 22 mm
Durchmesser der klaren Glasscheibe: 16 mm
Höhe des Befestigungsrings: 3,5 mm

Nachfolgend einige Beispiele für die Verwendung dieses Klarglas-Rohlings. Darauf können unter anderem aufgedruckt oder aufgeklebt werden:
- ein Phasenring oder eine Dunkelfeld-Ringblende entsprechend der ursprünglich im Kondensor vorhandenen, jedoch beschädigten Ausführung
- ein Ring, der im Kondensor fehlt
- farbige Rheinberg-Ringe
- Ringblenden für Schräglicht mit DIC-ähnlichem Effekt
- ein Hoffmann-Kontrastmuster
- Phasenringe für Objektive anderer Hersteller, z. B. Carl Zeiss Jena PhV
- ein vollständig individuelles DIY-Projekt

Dieser spezielle Klarglas-Ringeinsatz wurde aus einem Fluoreszenz-Phasenkontrast-Kondensor ausgebaut – einer älteren Version des Zeiss-Kondensors P/N 46 52 78. Bevor Du ihn in Deinen Kondensor einsetzt, vergleiche bitte sorgfältig die Form seiner Fassung sowie die Abmessungen des Befestigungsrings.

Auswechselbare Ringblenden – sowohl für Phasenkontrast als auch beispielsweise für Dunkelfeld – ermöglichen die individuelle Konfiguration eines Phasenkontrast-Kondensors. Dadurch kann der Kondensor genau die gewünschten Beobachtungstechniken und genau die gewünschten Objektive unterstützen.

Der hier angebotene Klarglas-Rohling ist kein Mikroskopelement für ein bestimmtes Mikroskopmodell. Er dient zur Erweiterung oder Reparatur eines Mikroskop-Phasenkontrast-Kondensors. Es handelt sich ebenfalls nicht um ein Mikroskopelement für ein bestimmtes Kondensormodell. Viele Kondensormodelle von Carl Zeiss besitzen eine passende Aufnahme, in die dieser Blendenträger eingesetzt und mit einem eigenen Muster versehen werden kann.

Auf dem letzten Bild der Galerie ist die Revolverscheibe eines Zeiss-Phasenkontrast-Kondensors zu sehen. Mithilfe eines Pfeils ist genau der hier angebotene Klarglas-Ringeinsatz bereits eingebaut markiert.

Beschreibung dieses Mikroskopteils.

Präparats bei der Beobachtung mit Objektiven geringer Vergrößerung. Bei den Mikroskopen der Carl Zeiss Standard Serie ist sie in einem schwenkbaren Halter montiert, der sich im Modul des Kondensorhalters befindet.

Dieser spezielle Halter mit Weitfeld-Linse wurde aus einem Zeiss Standard GFL Mikroskop ausgebaut, passt jedoch auch zu Kondensorhaltern, die unter anderem in folgenden Mikroskopen verwendet werden:
- Zeiss Standard 14
- Zeiss Standard 16
- Zeiss Standard 18
- Zeiss Standard WL / WL 89

Die Linse kann aus ihrer Fassung herausgenommen werden (dies ist im beigefügten Video zu sehen) und für andere DIY-Projekte verwendet werden. Genau die Tatsache, dass sie herausnehmbar ist (und manchmal sogar von selbst herausfällt), führt dazu, dass sie bei vielen gebrauchten Mikroskopen fehlt. Zur Behebung dieses Problems dient das hier angebotene Mikroskopelement.

Beschreibung dieses Mikroskopteils.

Lichtquelle (den hinten am Mikroskopfuss angeschlossenen Beleuchter). Diese Lichtquelle wird sowohl für Durchlicht (DIA) als auch für Auflicht (EPI) verwendet. Im Mikroskopfuss befinden sich zwei Lichtstrahl-Umlenkspiegel, die über Drehknöpfe auf der Oberseite des Mikroskopfusses gesteuert werden. Diese Umschalter sind mit "EPI" und "MIX" beschriftet. Der Umschalter "EPI" schwenkt einen Spiegel in den Lichtstrahl ein, der 100 % des Lichts in den Auflicht-Beleuchtungsweg umlenkt (senkrecht nach oben über eine spezielle Linse im Mikroskopfuss). Genau dieses Mikroskopelement – der EPI-Umschalter mit Winkelspiegel und dessen Bewegungsmechanismus – wird hier angeboten.

Informationen aus dem englischsprachigen Herstellerkatalog "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Dieses Mikroskopelement gehört zum Mikroskopstativ. Dieses Stativ trägt die Katalognummer: 9 90 00 01

Dieses Mikroskopelement – oder einzelne seiner Komponenten – wird häufig beschädigt. Der Austausch gegen das hier angebotene Teil behebt unter anderem folgende Probleme:
- wenn sich der Drehknopf "EPI" zur Spiegelsteuerung verbogen hat oder abgebrochen ist
- wenn der Lichtstrahl-Umlenkspiegel gerissen, ausgebrochen oder durch unsachgemäße Reinigung verkratzt ist oder seine reflektierende Oberfläche oxidiert ist
- wenn der Bewegungsmechanismus, das Getriebe, die Feder oder der Führungsstift beschädigt sind

Auf den letzten Bildern der Galerie zeigt ein Pfeil exakt, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch lässt sich dieses Teil eindeutig identifizieren.

Zusätzlich enthält die Videogalerie zwei Filme. Einer zeigt die Funktionsweise und den Bewegungsablauf dieses Winkelspiegels im eingebauten Zustand im Reichert Zetopan Mikroskop. Der zweite Film zeigt dieses Mikroskopelement nach dem Ausbau mit Nahaufnahmen aus verschiedenen Blickwinkeln sowie allen beweglichen Teilen.

Beschreibung dieses Mikroskopteils.

Lichtquelle (ein Beleuchter, der an der Rückseite des Mikroskopfußes angeschlossen wird). Diese Lichtquelle wird sowohl für das Durchlicht (DIA) als auch für das Auflicht (EPI) gemeinsam genutzt. Im Fuß befinden sich zwei lichtreflektierende Spiegel, die über Knöpfe auf der Oberseite des Gehäuses des Mikroskopfußes gesteuert werden. Diese Umschalter sind mit "EPI" und "MIX" beschriftet. Der Umschalter "MIX" bringt einen halbdurchlässigen Plattenfilter in den Strahlengang, der 50% des Lichts auf den Weg der Auflichtbeleuchtung reflektiert (senkrecht nach oben durch eine spezielle, im Fuß eingebaute Linse) und die restlichen 50% für die Durchlichtbeleuchtung weiter durchlässt. Genau dieses Modul - den MIX-Umschalter mit der Strahlteilerplatte und dem Bewegungsmechanismus für diesen Filter - stelle ich hier vor.

Informationen aus dem englischsprachigen Herstellerkatalog "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Es handelt sich um ein Element aus dem Stativfuß des Mikroskops. Dieses Stativ hat die Katalognummer: 9 90 00 01

Dieses Teil - oder seine einzelnen Bestandteile - wird häufig beschädigt. Der Austausch gegen das hier vorgestellte Teil ermöglicht es, unter anderem folgende Probleme zu beheben:
- wenn am Fuß der Knopf "MIX" zur Steuerung des halbdurchlässigen Filters verbogen oder abgebrochen ist
- wenn diese Lichtstrahlteiler-Platte gesprungen oder ausgebrochen ist, durch unsachgemäße Reinigung verkratzt wurde oder die reflektierende Oberfläche oxidiert ist
- wenn der Bewegungsmechanismus beschädigt ist: das Getriebe, die Feder oder der Stift

Auf den letzten Fotos in der Galerie ist mit einem Pfeil genau angezeigt, um welches Element es sich handelt und wo es sich im Mikroskop befindet. Dies ermöglicht eine eindeutige Identifizierung dieses Elements.

Zusätzlich enthält die Video-Galerie zwei Filme. Im einen sind die Funktionsweise und die Bewegungsmechanik dieses Strahlteilers zu sehen, wenn er im Fuß des Reichert Zetopan Mikroskops eingebaut ist. Der zweite Film zeigt dieses Teil bereits ausgebaut, seine Nahaufnahmen aus verschiedenen Richtungen und die beweglichen Teile.

Beschreibung dieses Mikroskopteils.

die im Mikroskopfuss untergebracht sind. Sie besitzt einen Mechanismus, der das Ein- und Ausschwenken dieser Filter in den Lichtstrahl mittels Bedienknöpfen ermöglicht. Da mehrere Filter gleichzeitig in den Lichtstrahl eingebracht werden können, besitzt der Mechanismus zusätzlich einen weiteren (siebten) Knopf, mit dem alle Filter gemeinsam aus dem Lichtstrahl entfernt werden können. Aufgrund dieses siebten Knopfes wird in Beschreibungen gelegentlich fälschlicherweise angegeben, dass sich im Mikroskopfuss sieben Filter befinden.

In dieser Filter-Kassette befinden sich folgende Filter:
- NCB-Filter (blauer Konversionsfilter zur Umwandlung des gelblichen Lampenlichts in natürlich weißes Licht), Zeiss P/N 46 78 50 (gelber Streifen am Druckknopf)
- Grünfilter VG 9, Zeiss P/N 46 78 05 (grüner Streifen am Druckknopf)
- zwei Graufilter 0.5, Zeiss P/N 46 78 40 (hellgraue Streifen am Druckknopf)
- Graufilter 0.12, Zeiss P/N 46 78 41 (grauer Streifen am Druckknopf)
- Graufilter 0.03, Zeiss P/N 46 78 42 (dunkelgrauer Streifen am Druckknopf)

Die Kombinationen der Graufilter ermöglichen abgestufte Transmissionen von 1,5 % bis 100 %.

Jeder dieser Filter kann aus seiner Halterung entnommen werden. Dadurch erhält man einen runden Mikroskopfilter mit dem Standarddurchmesser von 32 mm, der auch in Mikroskopen anderer Hersteller verwendet werden kann. Gleichzeitig können in diese Filter-Kassette beliebige andere Rundfilter mit 32 mm Durchmesser eingesetzt werden, wodurch sich die Filterbestückung des Mikroskops individuell konfigurieren lässt.

Diese Filter-Kassette mit vollständigem Bedienmechanismus passt zu allen Versionen der Carl Zeiss Photomicroscope Mikroskope (auch bekannt als Zeiss PM oder Zeiss Phomi) sowie zu Zeiss Universal Mikroskopen. Auf dem Gebrauchtmarkt existieren jedoch – wenn auch selten – Varianten des Zeiss Universal, die nicht über diesen Filtermechanismus im Mikroskopfuss verfügen. Wichtig: Das Carl Zeiss Ultraphot Mikroskop besitzt dieses Mikroskopelement nicht.

Auf den letzten Bildern der Galerie zeigt ein Pfeil exakt, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch lässt sich dieses Teil eindeutig identifizieren.

Beschreibung dieses Mikroskopteils.

Auswechselbare Blenden (sowohl für Phasenkontrast als auch für Dunkelfeld) für Phasenkontrast-Kondensoren ermöglichen die individuelle Konfiguration des Kondensors. Dadurch kann er genau die Beobachtungstechniken und genau die Mikroskopobjektive unterstützen, die benötigt werden.

Hinweis: Durch den Einbau der hier angebotenen Fluoreszenz-Polarisationsblende kann ein Kondensor, der derzeit über klassische Phasenkontrast-Blenden verfügt, um diese einzigartige Funktion erweitert werden. Nachfolgend befindet sich eine ausführliche Beschreibung der Möglichkeiten, die diese Technik bietet.

Grundlegende Parameter dieser Phasenkontrast-Blende:
Hersteller: Carl Zeiss (Oberkochen, West Germany)
Kennzeichnung am Kondensor: „2“. Beim Zeiss-Kondensor P/N 46 52 78 ist diese Position blau gekennzeichnet.
Für Mikroskopobjektive: Um im Phasenkontrast-Modus arbeiten zu können, müssen Mikroskopobjektive mit der Kennzeichnung „Ph2“ verwendet werden, also Objektive mit Vergrößerungen von 16x bis 40x.
Material des Trägers: Glas in einer Metallfassung mit Kragen
Material des Rings: Polarisationsfolie
Außendurchmesser des Halterings: 22 mm
Durchmesser der Glasscheibe: 16 mm
Höhe des Halterings: 3,5 mm

Hinweis: Dieses Element (Phasenkontrastring / Phasenkontrast-Blende) ist kein Teil für ein bestimmtes Mikroskopmodell. Es handelt sich um ein Element zur Erweiterung oder Reparatur eines Mikroskop-Phasenkontrast-Kondensors. Es ist kein Element zur Erweiterung oder Reparatur eines bestimmten Kondensormodells. Viele Kondensormodelle von Carl Zeiss verfügen über eine passende Aufnahme, in die dieser Phasenkontrastring eingesetzt werden kann.

Beim Carl Zeiss Kondensor P/N 46 52 78 sind die Phasenringe in den Positionen 2 und 3 keine gewöhnlichen Öffnungen in einer geschwärzten Blende, sondern Öffnungen in einer Polarisationsfolie. Die Polarisationsrichtung dieser Ringe verläuft in N-S-Richtung, sodass der direkte Lichtstrahl, der das Phasenkontrastbild erzeugt, linear polarisiert ist. Und da er polarisiert ist, kann seine Intensität mit einem zweiten Polarisator stufenlos geregelt werden – ganz ohne Mechanik, Blenden oder Verschlüsse.

Dieser zweite Polarisator kann aus zwei beliebigen drehbaren Polarisationsfiltern bestehen. Im Original von Zeiss ist dies der Lichtregler Carl Zeiss P/N 47 72 20 mit zwei unabhängig voneinander drehbaren Polarisatoren unter dem Kondensor. Dadurch kann der Phasenkontrast eingeschaltet und gleichzeitig die Beleuchtungsintensität auf ein sicheres Niveau reduziert werden.

- wenn der Polarisator parallel zur N-S-Achse des Rings eingestellt ist – volle Transmission, maximaler Phasenkontrast-Lichtstrahl, Phasenkontrastbild mit voller Intensität;
- wenn der Polarisator gekreuzt (E-W) eingestellt ist – der Ring „erlischt“, die Phasenplatte des Mikroskopobjektivs erhält keinen direkten Lichtstrahl mehr, das Phasenkontrastbild verschwindet;
- wenn der Polarisator auf Zwischenstellungen eingestellt ist – stufenlose Dosierung des Anteils des Phasenkontrastbildes.

Wenn als Lichtquelle eine Fluoreszenzlampe (oder selbstverständlich eine LED-FL-Lichtquelle) verwendet wird, genügt das Drehen des Polarisators unter dem Kondensor (zusammen mit dem Herausnehmen des Anregungsfilters), um vom Fluoreszenzbild zum normalen Phasenkontrastbild zu wechseln. Bei gekreuztem Polarisator und eingesetztem Anregungsfilter ist der Phasenring ausgelöscht und es ist reine Fluoreszenz sichtbar; beim Drehen des Polarisators nimmt der Phasenkontrast allmählich zu und überlagert das Fluoreszenzbild. Der zweite Polarisator in der Einheit P/N 47 72 20 dient zusätzlich zur Dämpfung der gesamten Beleuchtungsintensität (zum Schutz des Präparats oder zur Kontrolle der Belichtung des Präparats mit Fluoreszenzlicht).

Und nun eine interessante Information von der Website Ultraphot-shop (http://www.the-ultraphot-shop.org.uk/bicolor.htm), © Spike Walker 2007:

Da der Ring ein linearer N-S-Polarisator ist, kann damit ein farbiger Phasenkontrast erzeugt werden: Wird ein zweifarbiger Polarisationsfilter (Typ Cokin) zwischen den Polarisator des Mikroskops und den Kondensorring eingesetzt, nimmt das Präparat die Farbe des Beleuchtungsrings vor dem Hintergrund der Farbe des übrigen Scheibenbereichs an – beispielsweise ein orangefarbenes Objekt auf grünem Hintergrund bei Verwendung eines Rot-Grün-Filters.

Dieser spezielle Phasenkontrastring wurde aus einem Phasenkontrast-Kondensor für Fluoreszenz entnommen – einer älteren Version des Zeiss-Kondensors P/N 46 52 78. Bevor Sie sich entscheiden, ihn in Ihren Kondensor einzusetzen, vergleichen Sie bitte sorgfältig die Form seines Gehäuses sowie die Abmessungen des Halterings.

Auf dem letzten Foto der Galerie ist die Scheibe eines Zeiss-Phasenkontrast-Kondensors zu sehen. Mit einem Pfeil ist genau der hier angebotene Phasenkontrastring markiert, bereits eingebaut.

Beschreibung dieses Mikroskopteils.

Auswechselbare Blenden (sowohl für Phasenkontrast als auch für Dunkelfeld) für Phasenkontrast-Kondensoren ermöglichen die individuelle Konfiguration des Kondensors. Dadurch kann er genau die Beobachtungstechniken und genau die Mikroskopobjektive unterstützen, die benötigt werden.

Hinweis: Durch den Einbau der hier angebotenen Fluoreszenz-Polarisationsblende kann ein Kondensor, der derzeit über klassische Phasenkontrast-Blenden verfügt, um diese einzigartige Funktion erweitert werden. Nachfolgend befindet sich eine ausführliche Beschreibung der Möglichkeiten, die diese Technik bietet.

Grundlegende Parameter dieser Phasenkontrast-Blende:
Hersteller: Carl Zeiss (Oberkochen, West Germany)
Kennzeichnung am Kondensor: „3“. Beim Zeiss-Kondensor P/N 46 52 78 ist diese Position blau gekennzeichnet.
Für Mikroskopobjektive: Um im Phasenkontrast-Modus arbeiten zu können, müssen Mikroskopobjektive mit der Kennzeichnung „Ph3“ verwendet werden, also Objektive mit Vergrößerungen von 40x bis 100x.
Material des Trägers: Glas in einer Metallfassung mit Kragen
Material des Rings: Polarisationsfolie
Außendurchmesser des Halterings: 28 mm
Höhe des Halterings: 6 mm

Hinweis: Dieses Element (Phasenkontrastring / Phasenkontrast-Blende) ist kein Teil für ein bestimmtes Mikroskopmodell. Es handelt sich um ein Element zur Erweiterung oder Reparatur eines Mikroskop-Phasenkontrast-Kondensors. Es ist kein Element zur Erweiterung oder Reparatur eines bestimmten Kondensormodells. Viele Kondensormodelle von Carl Zeiss verfügen über eine passende Aufnahme, in die dieser Phasenkontrastring eingesetzt werden kann.

Beim Carl Zeiss Kondensor P/N 46 52 78 sind die Phasenringe in den Positionen 2 und 3 keine gewöhnlichen Öffnungen in einer geschwärzten Blende, sondern Öffnungen in einer Polarisationsfolie. Die Polarisationsrichtung dieser Ringe verläuft in N-S-Richtung, sodass der direkte Lichtstrahl, der das Phasenkontrastbild erzeugt, linear polarisiert ist. Und da er polarisiert ist, kann seine Intensität mit einem zweiten Polarisator stufenlos geregelt werden – ganz ohne Mechanik, Blenden oder Verschlüsse.

Dieser zweite Polarisator kann aus zwei beliebigen drehbaren Polarisationsfiltern bestehen. Im Original von Zeiss ist dies der Lichtregler Carl Zeiss P/N 47 72 20 mit zwei unabhängig voneinander drehbaren Polarisatoren unter dem Kondensor. Dadurch kann der Phasenkontrast eingeschaltet und gleichzeitig die Beleuchtungsintensität auf ein sicheres Niveau reduziert werden.

- wenn der Polarisator parallel zur N-S-Achse des Rings eingestellt ist – volle Transmission, maximaler Phasenkontrast-Lichtstrahl, Phasenkontrastbild mit voller Intensität;
- wenn der Polarisator gekreuzt (E-W) eingestellt ist – der Ring „erlischt“, die Phasenplatte des Mikroskopobjektivs erhält keinen direkten Lichtstrahl mehr, das Phasenkontrastbild verschwindet;
- wenn der Polarisator auf Zwischenstellungen eingestellt ist – stufenlose Dosierung des Anteils des Phasenkontrastbildes.

Wenn als Lichtquelle eine Fluoreszenzlampe (oder selbstverständlich eine LED-FL-Lichtquelle) verwendet wird, genügt das Drehen des Polarisators unter dem Kondensor (zusammen mit dem Herausnehmen des Anregungsfilters), um vom Fluoreszenzbild zum normalen Phasenkontrastbild zu wechseln. Bei gekreuztem Polarisator und eingesetztem Anregungsfilter ist der Phasenring ausgelöscht und es ist reine Fluoreszenz sichtbar; beim Drehen des Polarisators nimmt der Phasenkontrast allmählich zu und überlagert das Fluoreszenzbild. Der zweite Polarisator in der Einheit P/N 47 72 20 dient zusätzlich zur Dämpfung der gesamten Beleuchtungsintensität (zum Schutz des Präparats oder zur Kontrolle der Belichtung des Präparats mit Fluoreszenzlicht).

Und nun eine interessante Information von der Website Ultraphot-shop (http://www.the-ultraphot-shop.org.uk/bicolor.htm), © Spike Walker 2007:

Da der Ring ein linearer N-S-Polarisator ist, kann damit ein farbiger Phasenkontrast erzeugt werden: Wird ein zweifarbiger Polarisationsfilter (Typ Cokin) zwischen den Polarisator des Mikroskops und den Kondensorring eingesetzt, nimmt das Präparat die Farbe des Beleuchtungsrings vor dem Hintergrund der Farbe des übrigen Scheibenbereichs an – beispielsweise ein orangefarbenes Objekt auf grünem Hintergrund bei Verwendung eines Rot-Grün-Filters.

Dieser spezielle Phasenkontrastring wurde aus einem Phasenkontrast-Kondensor für Fluoreszenz entnommen – einer älteren Version des Zeiss-Kondensors P/N 46 52 78. Bevor Sie sich entscheiden, ihn in Ihren Kondensor einzusetzen, vergleichen Sie bitte sorgfältig die Form seines Gehäuses sowie die Abmessungen des Halterings.

Auf dem letzten Foto der Galerie ist die Scheibe eines Zeiss-Phasenkontrast-Kondensors zu sehen. Mit einem Pfeil ist genau der hier angebotene Phasenkontrastring markiert, bereits eingebaut.

Beschreibung dieses Mikroskopteils.

Mikroskop: Okulartubus 23,2 mm
Modell: US500350A
Maximale Auflösung: VGA 640x480 px
Bildsensor: 0,3 MP

Herstellerseite mit Produktbeschreibung: https://amscope.com/products/md35

Beschreibung dieses Mikroskopteils.

das Mikroskop: Okulartubus 23,2 mm
Modell: TP505100A
Maximale Auflösung: 2592x1944 px
Bildsensor: 5 MP

Herstellerseite mit Produktbeschreibung: https://omaxmicroscope.com/products/a3550s-mk2

Beschreibung dieses Mikroskopteils.

AmScope
Modell: SM20
Linsentyp: Barlowlinse
Vergrößerung: 2x
Arbeitsabstand (WD): 30 mm
Gewinde: 48 mm
Gehäuse: Metall

Diese Linse wird auf das Mikroskopobjektiv eines Stereomikroskops aufgeschraubt. Die SM20 Barlowlinse passt zu jedem Stereomikroskop eines beliebigen Herstellers, sofern das Mikroskopobjektiv über ein Gewinde zum Aufschrauben einer 48-mm-Barlowlinse verfügt.

Die 2x-Barlowlinse verringert den Arbeitsabstand, verdoppelt jedoch die Vergrößerung. Sie ist besonders bei Anwendern beliebt, die sich mit den unterschiedlichsten Bereichen der Biologie beschäftigen.

Herstellerseite mit Produktbeschreibung: https://amscope.com/products/sm20

Beschreibung dieses Mikroskopteils.

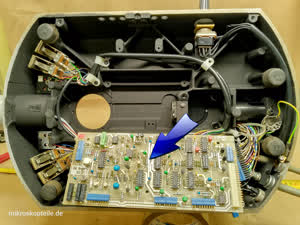

20 03 - 9906 (andere Schreibweise: 472003).

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

befindet sich im Mikroskopfuss. In der Bedienungsanleitung (hier verfügbar: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) ist dieses Mikroskopelement mit der Nummer 27 gekennzeichnet (Abbildung auf Seite 4, Beschreibung auf Seite 5).

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

Katalognummer P/N 25 444 zu sein.

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

sich auf der rechten Seite des Mikroskopfusses. In der Bedienungsanleitung (hier verfügbar: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) sind sie mit den Nummern 18 und 30 gekennzeichnet (Abbildung auf Seite 4).

Der Druckknopf „!“ besitzt laut Bedienungsanleitung „mehrere Funktionen“, während der Druckknopf „A“ als „camera shutter ready for photography“ beschrieben ist.

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

sich vorne links am Mikroskopfuss. In der Bedienungsanleitung (hier verfügbar: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) sind sie mit den Nummern 14 und 15 gekennzeichnet (Abbildung auf Seite 4).

Laut Bedienungsanleitung öffnet der Druckknopf „B“ den Kameraverschluss elektrisch, solange er gedrückt gehalten wird. Beim Loslassen schließt sich der Verschluss wieder.

Der Druckknopf „T“ öffnet den Kameraverschluss und hält ihn geöffnet. Durch erneutes Drücken wird die Verriegelung gelöst und der Verschluss schließt sich.

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

In der Bedienungsanleitung (hier verfügbar: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) ist es mit der Nummer 13 gekennzeichnet (Abbildung auf Seite 4).

Die Anzeige zeigt die Versorgungsspannung der Mikroskopbeleuchtung an. Die Skala ermöglicht Messungen im Bereich von 0–12 V sowie 0–6 V.

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

Mikroskopfusses. In der Bedienungsanleitung (hier verfügbar: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) ist es mit der Nummer 16 gekennzeichnet (Abbildung auf Seite 4).

Laut Bedienungsanleitung handelt es sich um eine Helligkeitsanzeige für die Mikrofotografie.

Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, unter anderem:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Auf den Fotos in der Galerie ist mit einem Pfeil genau markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle es sich im Mikroskop befindet. Dadurch ist eine eindeutige Identifizierung dieses Elements möglich.

Beschreibung dieses Mikroskopteils.

Länge oder kürzer
Durchmesser: nicht für sogenannte "dicke" Objektive vorgesehen
Gewinde im Deckel: nein, im Deckel dieser Objektivdose befindet sich kein Gewinde zum Einschrauben eines RMS-Objektivs

In dieser Objektivdose können sowohl sogenannte "kurze" Objektive (DIN 33 mm), längere (DIN 37 mm) als auch lange (DIN 45 mm) aufbewahrt werden, sofern es sich nicht um sogenannte "dicke" Objektive handelt.

Auf dem Gebrauchtmarkt werden verschiedene Bezeichnungen für eine Objektivdose verwendet, unter anderem:
- Objektivdose
- Objektivbox
- Objektivbehälter
- Objektivcontainer
- Objektiv-Aufbewahrungsbox
- Objektiv-Schutzbox
- Objektiv-Schutzbehälter
- Objektiv-Aufbewahrungsbehälter
- Objektiv-Transportbehälter
- Objektivverpackung
- Staubschutzbox für Objektive
- Schutzdose für Objektive
- Mikroskopobjektiv-Box
- Mikroskopobjektiv-Behälter
- Objektivköcher
- Objektivhülse

Jede Objektivdose trägt auf dem Deckel das Logo der Firma Meopta.

Den größten Wert hat diese Objektivdose zwar für Anwender und Sammler von Objektiven des Herstellers Meopta, selbstverständlich können darin aber Objektive beliebiger Hersteller aufbewahrt werden.

Beschreibung dieses Mikroskopteils.

Mikroskopköpfe mit großem Sehfeld (Grossfeld Binokular) besitzen einen Okulartubus mit Dioptrienausgleich und einen zweiten ohne Dioptrienausgleich. Hier präsentiere ich den Tubus ohne Dioptrienausgleich (gerader Okulartubus).

Grundlegende Parameter:
- Typ: gerader Okulartubus
- Durchmesser der verwendbaren Okulare: 30 mm
- Farbe: weiß

Passend für 30-mm-Mikroskopköpfe, die unter anderem in folgenden Mikroskopen verwendet werden:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Einige Carl Zeiss Jena Jenalab- und Jenamed-Mikroskope (z. B. Jenamed Fluorescence) wurden werkseitig mit Binokularköpfen für Okulare mit 23,2 mm Aufnahme-Durchmesser ausgestattet. In diesem Fall passt diese Endkappe nicht zu diesem Binokularkopf. Mit „dazu“ ist ausdrücklich der Binokularkopf gemeint, da dieses Mikroskopelement zum Binokularkopf und nicht zum Mikroskop gehört.

Interessanterweise werden Grossfeld-Binokularköpfe für Okulare mit 30 mm Durchmesser gelegentlich auch an älteren Mikroskopen der Mikroval-Serie (z. B. Ergaval und Amplival) verwendet. Ist das Mikroskop zusätzlich mit GF-Planachromat- oder GF-Planapochromat-Objektiven (wie sie unter anderem im Docuval verwendet wurden) ausgestattet, ergibt dies eine der bestmöglichen Kombinationen für Carl Zeiss Jena Mikroskope mit 160-mm-Tubus.

Beschreibung dieses Mikroskopteils.

Parameter:
Hersteller: United Scope, Inhaber der Mikroskopmarke OMAX
Kondensortyp: Öl-Dunkelfeld-Kondensor
Numerische Apertur N.A.: 1,25 - 1,36
Aufnahme-Durchmesser: 37 mm
Zentrierschrauben: ja, zwei Stück

Der standardmäßige Aufnahme-Durchmesser von 37 mm ermöglicht die Verwendung dieses Kondensors in Mikroskopen vieler anderer Hersteller, z. B. Lomo Biolam oder Olympus CH-2. Nach einer Vergrößerung des Durchmessers auf 39 mm (z. B. mit einer auf einem 3D-Drucker gefertigten Hülse) passt dieser Kondensor auch zu Zeiss West, PZO, Wild Wetzlar, Hund Wetzlar, Carl Zeiss Jena und vielen anderen Mikroskopen.

Beschreibung dieses Mikroskopteils.

Grundlegende Parameter:
Hersteller: United Scope, Inhaber der Mikroskopmarke AmScope
Kondensortyp: Öl-Dunkelfeld-Kondensor
Numerische Apertur N.A.: 1,25 - 1,36
Aufnahme-Durchmesser: 37 mm
Zentrierschrauben: ja, zwei Stück

Der standardmäßige Aufnahme-Durchmesser von 37 mm ermöglicht die Verwendung dieses Kondensors in Mikroskopen vieler anderer Hersteller, z. B. Lomo Biolam oder Olympus CH-2. Nach einer Vergrößerung des Durchmessers auf 39 mm (z. B. mit einer auf einem 3D-Drucker gefertigten Hülse) passt dieser Kondensor auch zu Zeiss West, PZO, Wild Wetzlar, Hund Wetzlar, Carl Zeiss Jena und vielen anderen Mikroskopen.

Beschreibung dieses Mikroskopteils.

das beim Verstellen des Augenabstands am häufigsten mit den Händen gegriffen wird. Es handelt sich um eine abgerundete Metallabdeckung, unter der sich das Okularprisma befindet.

Auf dem letzten Bild der Galerie ist ein kompletter solcher Binokularkopf zu sehen. Mithilfe eines Pfeils ist markiert, um welches Mikroskopelement es sich handelt und an welcher Stelle im Binokularkopf es montiert ist. Dadurch lässt es sich eindeutig identifizieren.

Die Carl Zeiss Jena Grossfeld-Binokularköpfe (die für Okulare mit 30 mm Durchmesser ausgelegt sind) besitzen zwei solcher Mikroskopelemente (zwei solche Prismaabdeckungen). Sie schützen die Prismen des rechten und linken Okulars. Beide sind identisch und können austauschbar verwendet werden, d. h. es gibt keinen konstruktiven Unterschied zwischen der rechten und der linken Abdeckung.

Es handelt sich um ein Mikroskopteil für einen Mikroskopkopf – nicht für ein bestimmtes Mikroskopmodell.

Dieses Mikroskopteil passt zu Mikroskopköpfen für 30-mm-Okulare, die unter anderem in folgenden Mikroskopen verwendet werden:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Einige Carl Zeiss Jena Jenalab- und Jenamed-Mikroskope (z. B. Jenamed Fluorescence) wurden werkseitig mit Binokularköpfen für Okulare mit 23,2 mm Aufnahme-Durchmesser ausgestattet. In diesem Fall passt diese Endkappe nicht zu diesem Binokularkopf. Mit „dazu“ ist ausdrücklich der Binokularkopf gemeint, da dieses Mikroskopelement zum Binokularkopf und nicht zum Mikroskop gehört.

Interessanterweise werden Grossfeld-Binokularköpfe für Okulare mit 30 mm Durchmesser gelegentlich auch an älteren Mikroskopen der Mikroval-Serie (z. B. Ergaval und Amplival) verwendet. Ist das Mikroskop zusätzlich mit GF-Planachromat- oder GF-Planapochromat-Objektiven (wie sie unter anderem im Docuval verwendet wurden) ausgestattet, ergibt dies eine der bestmöglichen Kombinationen für Carl Zeiss Jena Mikroskope mit 160-mm-Tubus.

Der Carl Zeiss Jena Grossfeld-Binokularkopf für 30-mm-Okulare ist konstruktiv identisch mit dem in astronomischen Teleskopen verwendeten Baader Mark V Binokularansatz. Es handelt sich um denselben Grundaufbau. Beim Baader Mark V wurden lediglich der Montageanschluss geändert, Adapter für astronomische Okulare montiert und teilweise zusätzliche Beschriftungen angebracht. Daher passt das hier angebotene Mikroskopelement auch zu diesem astronomischen Binokularansatz.

Metallische, gegossene oder spritzgegossene Mikroskopteile von Carl Zeiss Jena besitzen eigene Teilenummern. Dieses Mikroskopteil trägt die Nummer 2630 (vollständige Bezeichnung: Si10 2630 / Si10 CZ 2630). Zusätzlich befindet sich neben der Teilenummer die Ziffer „1“ oder „2“, die kennzeichnet, ob es sich um die Abdeckung des rechten oder linken Prismas handelt. Dies ist jedoch der einzige Unterschied, denn mechanisch sind die rechte und die linke Abdeckung identisch.

Beschreibung dieses Mikroskopteils.

Filmtransport („Winder motor-drive“).

Hinweis: Dies ist das sogenannte „erweiterte Verbindungskabel“ für Kameras mit automatischem Filmtransport (sogenannter Winder). Das Standard-Verbindungskabel für Kameras ohne Winder trägt die Zeiss-Nummer 47 17 84 - 0000 (bei neueren Revisionen mit der Endung -9901).

Dieses Kabel verbindet den speziellen elektrischen Systemanschluss im vorderen unteren Bereich des Gehäuses des Zeiss ICM 405 inversen Mikroskops mit dem Steueranschluss der Kamera. Es überträgt das Auslösesignal vom seitlichen Bedienfeld des Mikroskops sowie die Rückmeldesignale der Belichtungsautomatik und des Belichtungsmessers (integriert im ASA/DIN-Schieber P/N 47 17 71). Im Gegensatz zur Standardausführung besitzt diese Kabelversion zusätzliche Signalleitungen. Nach der Aufnahme sendet sie einen Steuerimpuls an den Motor-drive (Winder) der Kamera, damit der Film automatisch zur nächsten Aufnahme transportiert wird, ohne dass der Benutzer des Mikroskops die Kamera berühren muss.

Auf dem letzten Bild der Galerie ist mithilfe eines Pfeils der Anschluss am Carl Zeiss ICM 405 Mikroskop markiert, an den dieses Verbindungskabel angeschlossen wird.

Hinweis: Diese Buchse an der Vorderseite des Zeiss ICM 405 ist kein standardmäßiger PC-Sync-Anschluss (wie er für gewöhnliche Blitzgeräte verwendet wird), sondern ein mehrpoliger Zeiss-Systemanschluss.

Beschreibung dieses Mikroskopteils.

(Oberkochen, West Germany).

Diese Mikroskoptische wurden unter anderem in folgenden Mikroskopen verwendet:
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope (PM / Phomi)
- Zeiss Photomicroscope II (PM II / Phomi II)
- Zeiss Photomicroscope III (PM3 RS / Phomi III)
- Zeiss Ultraphot

Die runden Mikroskoptische von Zeiss für diese Mikroskopbaureihe besitzen den Vor-/Rückwärts-Verschiebungs-Mechanismus im eigentlichen Tischkörper. Die seitliche Bewegung (X-Richtung) erfolgt dagegen über den in den Präparathalter integrierten Seitenverschiebungs-Mechanismus. Genau dieses Mikroskopelement, das Bestandteil des kompletten Mikroskoptisches ist, wird hier angeboten.

Es handelt sich um ein Mikroskopteil für den Mikroskoptisch und nicht für ein bestimmtes Mikroskopmodell. Da dieser Tisch in zahlreichen Carl Zeiss Mikroskopen verwendet werden kann, passt auch dieser Präparathalter zu vielen verschiedenen Carl Zeiss Mikroskopen.

Dieses komplette Modul besteht aus folgenden Mikroskopelementen:
- Drehknopf für die Seitenverschiebung
- innenliegende Schneckenwelle für die seitliche Bewegung
- Präparathalter mit federnder Präparatklemme
- der Präparathalter ist auf einem entlang der Schneckenwelle beweglichen Schlitten montiert

Hinweis: Obwohl dieses Mikroskopelement zu einem runden und drehbaren Mikroskoptisch gehört, handelt es sich nicht um einen Poltisch. Es ist Bestandteil eines normalen Mikroskoptisches für die Hellfeld- bzw. Dunkelfeldmikroskopie im Durchlicht.

Für die Beurteilung der Kompatibilität und der Frage, ob sich dieser Präparathalter auf einem bestimmten Mikroskoptisch montieren lässt, sind folgende Maße entscheidend:
- Abstand der beiden seitlichen Zentrierstifte: 33,5 mm, gemessen von der Außenkante eines Stiftes bis zur Außenkante des zweiten Stiftes
- Durchmesser der beiden Zentrierstifte: jeweils 2,5 mm
- entsprechend beträgt der Mittenabstand der beiden Stifte: 31,5 mm
- Durchmesser der zentralen Befestigungsschraube zur Montage des Moduls auf dem Mikroskoptisch: 3 mm
- Lage dieser Schraube: mittig zwischen den beiden Zentrierstiften

Wenn der Abstand der Befestigungsstifte übereinstimmt, kann dieses Modul auch auf Mikroskoptischen anderer Hersteller montiert werden.

Die einzelnen Mikroskopelemente dieses Moduls werden häufig beschädigt. Der Austausch gegen das hier angebotene Modul kann unter anderem folgende Probleme beheben:
- wenn der Drehknopf der Seitenverschiebung abgebrochen, beschädigt oder verbogen ist; dies kommt häufig vor, da der Drehknopf über den Umriss des Mikroskoptisches hinausragt und auf einer vergleichsweise dünnen Welle sitzt
- wenn die Befestigungsschraube abbricht, mit der das gesamte Modul am Mikroskoptisch befestigt wird; auch dies kommt häufig vor, da das Modul über die ebene Fläche des Mikroskoptisches hinausragt
- wenn die Schneckenwelle verschlissen ist und sich der Präparathalter nicht mehr gleichmäßig oder teilweise überhaupt nicht mehr verschieben lässt
- wenn die Feder der Präparatklemme bricht; dies ist eine bekannte und häufig auftretende Schwachstelle dieser Konstruktion

Auf den Bildern der Galerie sind die genauen Abmessungen dieses Mikroskopelements zu sehen. Zusätzlich zeigen die letzten Fotos den kompletten Mikroskoptisch, aus dem genau dieser Präparathalter ausgebaut wurde. Ein Pfeil markiert das betreffende Mikroskopelement im Mikroskoptisch, wodurch sich die Kompatibilität eindeutig visuell überprüfen lässt. Darüber hinaus zeigt das beigefügte Video die Funktionsweise der federnden Präparatklemme.

Beschreibung dieses Mikroskopteils.

99667 auch den Präparathalter in der langen Ausführung – also in Überlänge.

Solche Mikroskoptische werden am häufigsten in folgenden Mikroskopen verwendet:
- Zeiss Standard GFL
- Zeiss Standard 14 / 16 / 18

Es handelt sich um ein Mikroskopteil für den Mikroskoptisch und nicht für ein bestimmtes Mikroskopmodell. Da dieser Mikroskoptisch mit vielen verschiedenen Mikroskopmodellen verwendet werden kann, passt auch dieser Präparathalter zu zahlreichen Carl Zeiss Mikroskopen der Standard-Serie.

Auf den Bildern der Galerie sind die genauen Abmessungen dieses Mikroskopelements sowie der Befestigungsbohrungen zu sehen. Zusätzlich zeigen die letzten Fotos den kompletten Mikroskoptisch, aus dem genau dieser Präparathalter ausgebaut wurde. Ein Pfeil markiert das betreffende Mikroskopelement im Mikroskoptisch, wodurch sich die Kompatibilität eindeutig visuell überprüfen lässt. Darüber hinaus zeigt das beigefügte Video die Funktionsweise der federnden Präparatklemme.
