Informationen zum Teil: Reichert Zetopan Mikroskop MIX Plattenstrahlteiler | Halbdurchlässiger Spiegel Umschalter für Auflicht und Durchlicht (ID: 99609)
Reichert Zetopan microscope MIX plate beamsplitter | semi-reflective filter switching mechanism for reflected and transmitted light
Hauptbild
Beschreibung

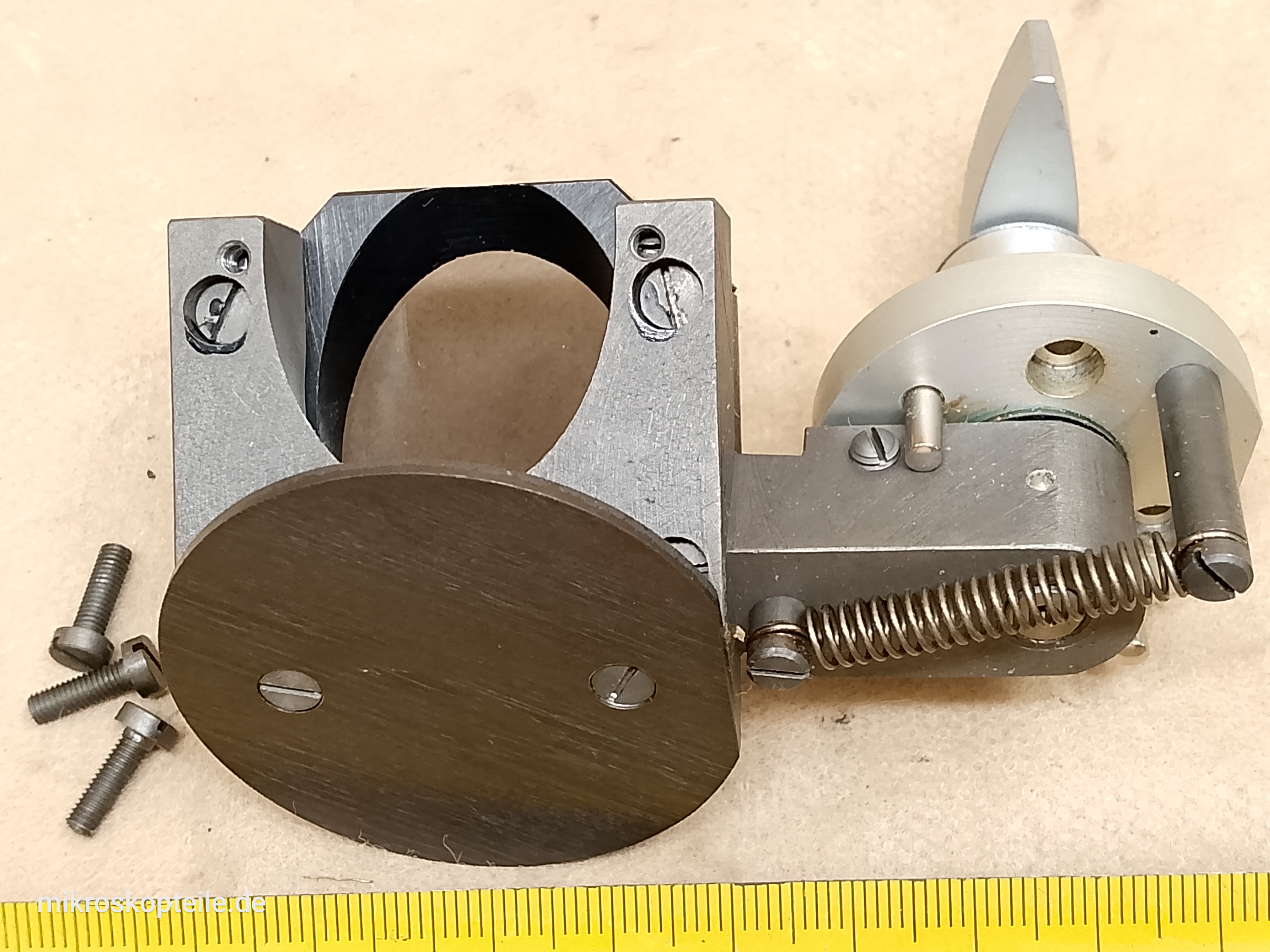

Reichert Zetopan Mikroskop MIX Plattenstrahlteiler | Halbdurchlässiger Spiegel Umschalter für Auflicht und DurchlichtHalbdurchlässiger Spiegel MIX - (strahlteilender Filter) für das Reichert Austria Zetopan Mikroskop.
Das Reichert Zetopan Mikroskop besitzt eine einzige Lichtquelle (ein Beleuchter, der an der Rückseite des Mikroskopfußes angeschlossen wird). Diese Lichtquelle wird sowohl für das Durchlicht (DIA) als auch für das Auflicht (EPI) gemeinsam genutzt. Im Fuß befinden sich zwei lichtreflektierende Spiegel, die über Knöpfe auf der Oberseite des Gehäuses des Mikroskopfußes gesteuert werden. Diese Umschalter sind mit "EPI" und "MIX" beschriftet. Der Umschalter "MIX" bringt einen halbdurchlässigen Plattenfilter in den Strahlengang, der 50% des Lichts auf den Weg der Auflichtbeleuchtung reflektiert (senkrecht nach oben durch eine spezielle, im Fuß eingebaute Linse) und die restlichen 50% für die Durchlichtbeleuchtung weiter durchlässt. Genau dieses Modul - den MIX-Umschalter mit der Strahlteilerplatte und dem Bewegungsmechanismus für diesen Filter - stelle ich hier vor.
Informationen aus dem englischsprachigen Herstellerkatalog "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Es handelt sich um ein Element aus dem Stativfuß des Mikroskops. Dieses Stativ hat die Katalognummer: 9 90 00 01
Dieses Teil - oder seine einzelnen Bestandteile - wird häufig beschädigt. Der Austausch gegen das hier vorgestellte Teil ermöglicht es, unter anderem folgende Probleme zu beheben:
- wenn am Fuß der Knopf "MIX" zur Steuerung des halbdurchlässigen Filters verbogen oder abgebrochen ist
- wenn diese Lichtstrahlteiler-Platte gesprungen oder ausgebrochen ist, durch unsachgemäße Reinigung verkratzt wurde oder die reflektierende Oberfläche oxidiert ist
- wenn der Bewegungsmechanismus beschädigt ist: das Getriebe, die Feder oder der Stift
▼ Mehr über dieses Mikroskopteil
Auf den letzten Fotos in der Galerie ist mit einem Pfeil genau angezeigt, um welches Element es sich handelt und wo es sich im Mikroskop befindet. Dies ermöglicht eine eindeutige Identifizierung dieses Elements.
Zusätzlich enthält die Video-Galerie zwei Filme. Im einen sind die Funktionsweise und die Bewegungsmechanik dieses Strahlteilers zu sehen, wenn er im Fuß des Reichert Zetopan Mikroskops eingebaut ist. Der zweite Film zeigt dieses Teil bereits ausgebaut, seine Nahaufnahmen aus verschiedenen Richtungen und die beweglichen Teile.
Hersteller
Reichert - (Reichert Austria) ➔ Alle Teile
Stammt von
Wofür brauchst du das?
- es ist ein Serviceelement, für die Reparatur in Form eines Austauschs des gesamten Elements, falls im Reichert Austria Zetopan Mikroskop der MIX-Lichtteiler beschädigt wird
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
