Beschreibung dieses Teils:
Tubus für die Montage eines Projektivs im Trino-Ausgang des Nikon SMZ-10 Stereomikroskops.
Das Nikon SMZ-10 Stereomikroskop in der Trino-Ausführung hat einen modular aufgebauten Fotoausgang. Im festen, mit dem Kopfgehäuse verbundenen Teil des Trinokulars sitzt ein Tubus, in den ein Projektiv eingesetzt werden kann. Der Hersteller nennt dieses Element "photographic lens holder".
Da der Innendurchmesser dieses Tubus 23,2 mm beträgt, lassen sich darin die Projektive Nikon CF PL2.5X, Nikon PLI 5 und andere mit diesem Standard-Einsteckdurchmesser verwenden.

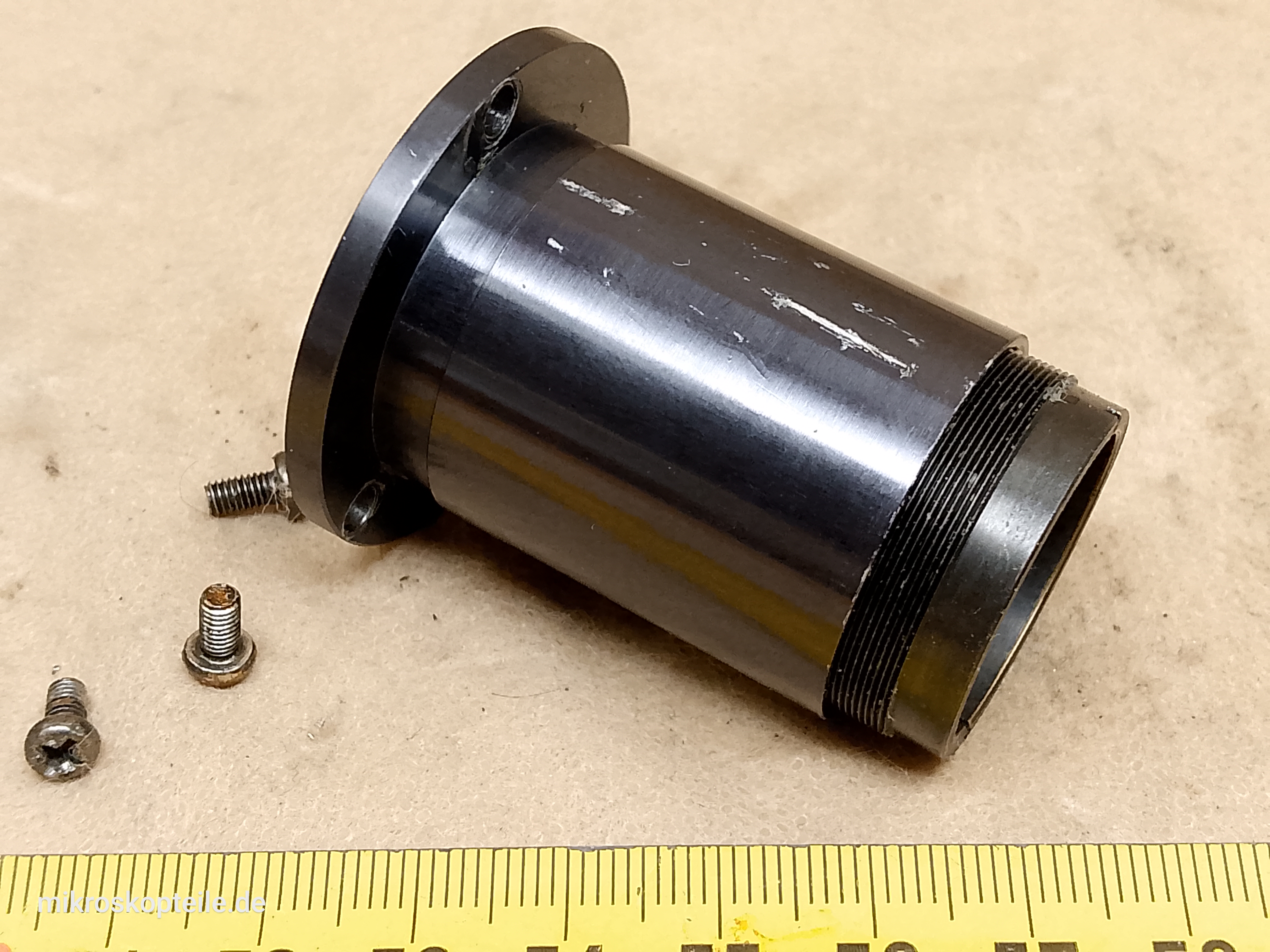

In diesem Tubus sitzt ein Schneckentrieb zur Einstellung der Parfokalität, so dass sich die Schärfe des Bildes auf dem Sensor der Kamera oder des Fotoapparats genau abstimmen lässt.

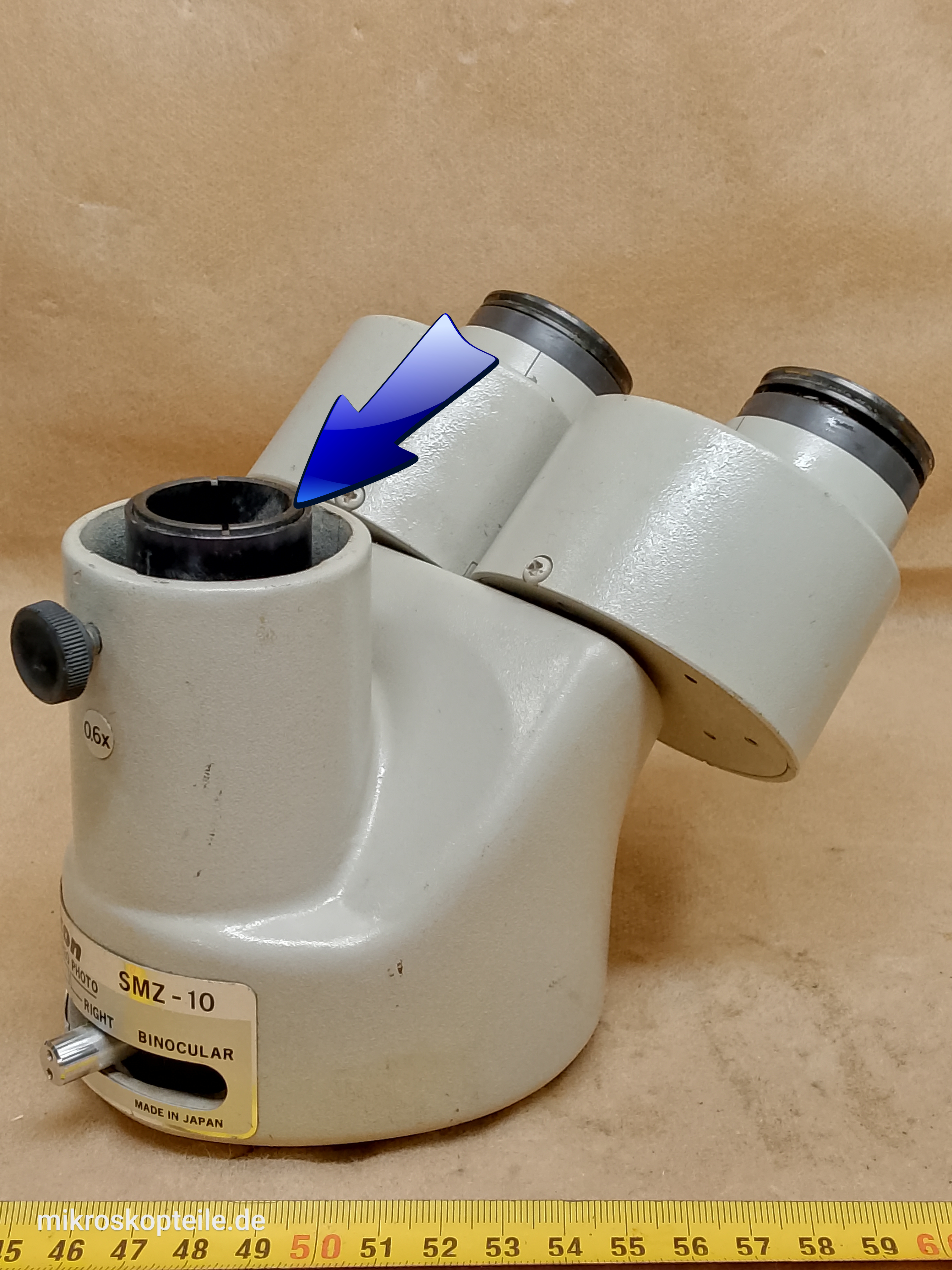

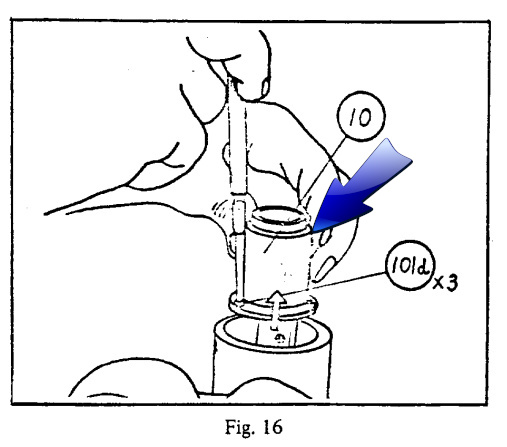

Auf den drei letzten Fotos in der Galerie ist mit einem Pfeil markiert, um welches Element es geht und wo genau es sich im Kopf des Stereomikroskops befindet. Das erlaubt eine eindeutige Identifizierung.
Wofür wird dieses Teil benötigt?
- wenn im Trino-Ausgang Ihres Nikon SMZ-10 Stereomikroskops dieses Element fehlt oder beschädigt ist
- wenn Sie für Ihr eigenes DIY-Projekt einen präzisen Schneckentrieb brauchen
