Informationen zum Teil: Nikon SMZ-10 Stereomikroskop Fotookular-Halter für den Trinokular-Fotoausgang (ID: 99891)
Nikon SMZ-10 microscope photo eyepiece holder for trinocular port
Hauptbild
Beschreibung

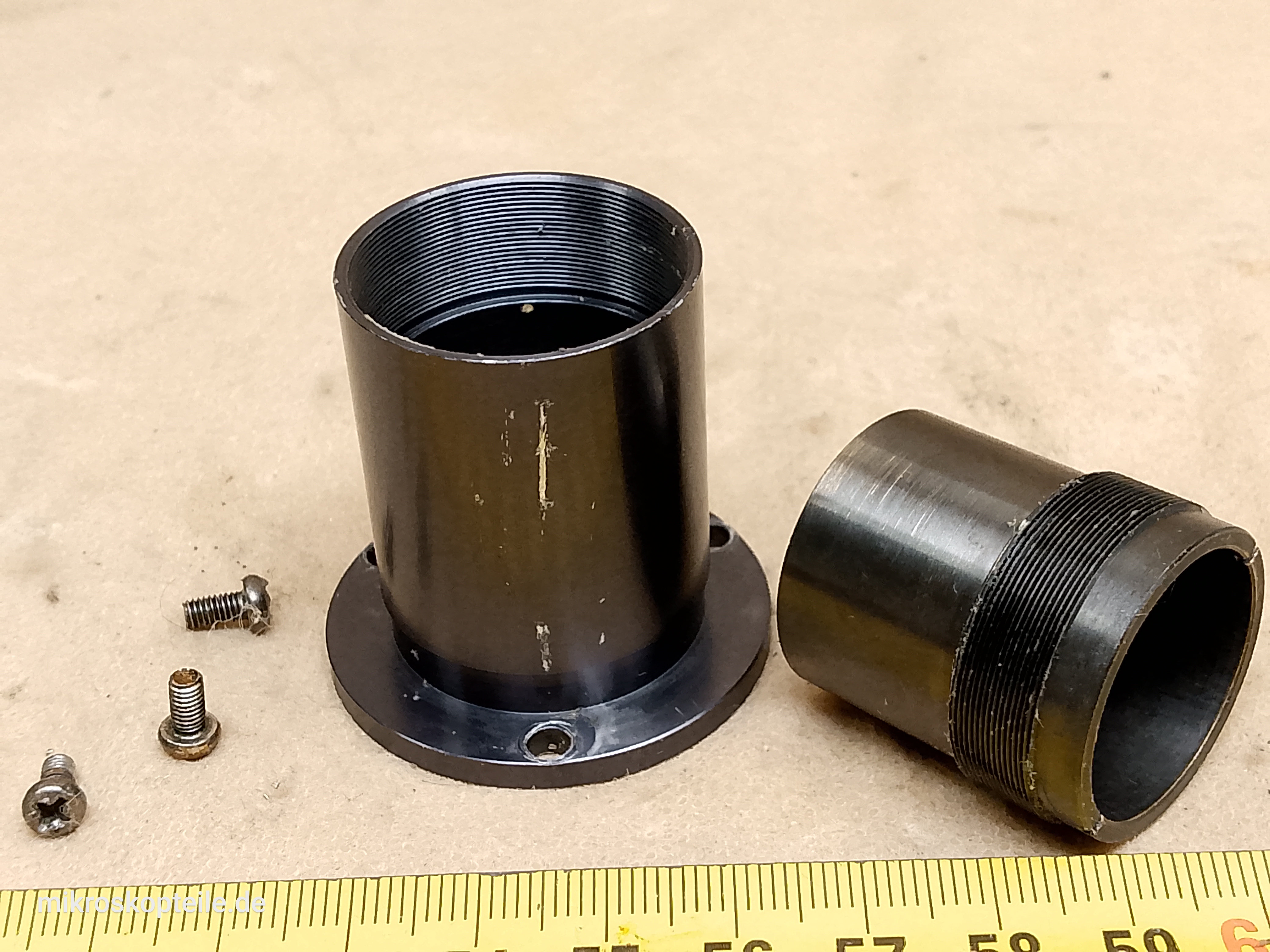

Nikon SMZ-10 Stereomikroskop Fotookular-Halter für den Trinokular-FotoausgangTubus für die Montage eines Projektivs im Trino-Ausgang des Nikon SMZ-10 Stereomikroskops.
Das Nikon SMZ-10 Stereomikroskop in der Trino-Ausführung hat einen modular aufgebauten Fotoausgang. Im festen, mit dem Kopfgehäuse verbundenen Teil des Trinokulars sitzt ein Tubus, in den ein Projektiv eingesetzt werden kann. Der Hersteller nennt dieses Element "photographic lens holder".
Da der Innendurchmesser dieses Tubus 23,2 mm beträgt, lassen sich darin die Projektive Nikon CF PL2.5X, Nikon PLI 5 und andere mit diesem Standard-Einsteckdurchmesser verwenden.
In diesem Tubus sitzt ein Schneckentrieb zur Einstellung der Parfokalität, so dass sich die Schärfe des Bildes auf dem Sensor der Kamera oder des Fotoapparats genau abstimmen lässt.
Auf den drei letzten Fotos in der Galerie ist mit einem Pfeil markiert, um welches Element es geht und wo genau es sich im Kopf des Stereomikroskops befindet. Das erlaubt eine eindeutige Identifizierung.
Hersteller
Nikon - (Nikon Instruments (Nikon Corp.)) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- wenn im Trino-Ausgang Ihres Nikon SMZ-10 Stereomikroskops dieses Element fehlt oder beschädigt ist
- wenn Sie für Ihr eigenes DIY-Projekt einen präzisen Schneckentrieb brauchen
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
