Informationen zum Teil: Reichert Zetopan Mikroskop Zwischentubus (Foto-/Trinotubus) mit Schwalbenschwanz-Aufnahme für Objektivrevolver, Bertrandlinse und POL-Analysator-Schieber-Schlitz (ID: 99561)
Reichert Zetopan microscope intermediate trino photo tube with dovetail objective nosepiece holder, Bertrand lens and POL analyzer slot

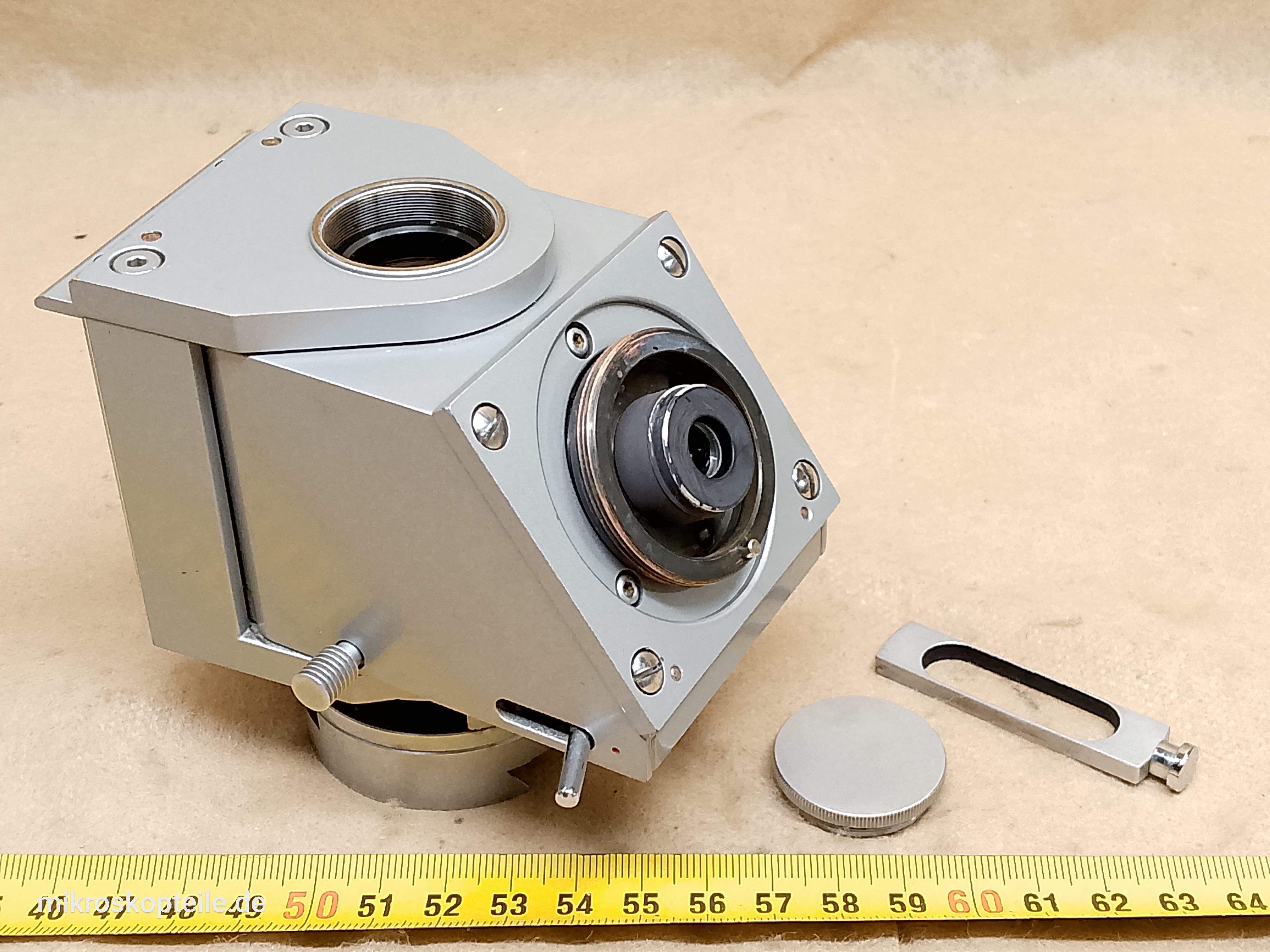

Hauptbild
Beschreibung
Reichert Zetopan Mikroskop Zwischentubus (Foto-/Trinotubus) mit Schwalbenschwanz-Aufnahme für Objektivrevolver, Bertrandlinse und POL-Analysator-Schieber-SchlitzZwischentubus mit Foto-/Trino-Ausgang, Objektivrevolver-Schwalbenschwanz-Aufnahme, Bertrandlinse und POL-Analysator-Schieber-Schlitz für das Reichert Zetopan Mikroskop.
Es handelt sich um einen Zwischentubus, der den zentralen optischen Modul des Mikroskops bildet. Er wird auf das Mikroskopstativ montiert, während auf diesem Zwischentubus anschließend der Binokularkopf befestigt wird. Dieser Zwischentubus besitzt folgende integrierte Baugruppen:
- einen dritten optischen Strahlengang (Fotoausgang), weshalb dieses Modul gelegentlich auch als Trinokular bezeichnet wird
- eine Bertrandlinse (ein Merkmal der neueren Ausführung dieses Zwischentubus) mit Bedienknopf zum Einschwenken der Linse in den optischen Strahlengang
- eine Schwalbenschwanz-Aufnahme für den Objektivrevolver sowie eine Klemmschraube zur Befestigung des Revolvers
- Schlitze für Einschübe, unter anderem für einen Polarisations-Analysator
Zusätzlich lässt sich das gesamte Modul leichtgängig drehen. Aufgrund dieser komplexen Konstruktion gehört dieser Zwischentubus zu den Baugruppen, bei denen einzelne interne Komponenten beschädigt werden können.
Informationen aus dem englischsprachigen Herstellerkatalog „Zetopan Research Microscope. Price List, Effective December 1, 1976“:
- Dieses Element gehört zum Mikroskopstativ. Das Mikroskopstativ hat die Katalognummer: 9 90 00 01
- Englische Bezeichnung dieses Elements: swing-out tube carrier, deviating prism for observation and photomicrography, swing-out Bertrand lens
▼ Mehr über dieses Mikroskopteil
Die Firma Reichert stellte Zetopan Mikroskope im Laufe der Jahre in drei Farbvarianten her: schwarz, silbern und cremefarben. Der hier angebotene Zwischentubus ist silbern. Die einzelnen Ausführungen unterscheiden sich ausschließlich durch ihre Farbe und können zwischen Reichert Zetopan Mikroskopen ausgetauscht werden. Das bedeutet, dass sich dieser silberne Zwischentubus problemlos an einem schwarzen Zetopan Mikroskop montieren lässt – optisch wirkt diese Kombination jedoch nicht besonders harmonisch.
Hersteller
Reichert - (Reichert Austria) ➔ Alle Teile
Stammt von
Wofür brauchst du das?
- als Ersatzteil für ein Reichert Zetopan Mikroskop zum Austausch einer kompletten beschädigten Zwischentubus
- wenn Sie ein Reichert Zetopan Mikroskop besitzen und dieses Modul zwar noch funktioniert, sich aber in einem sehr schlechten Zustand befindet
- wenn eine einzelne Komponente der kompletten Fototubus beschädigt wurde
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
