Informationen zum Teil: Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links (ID: 99888)
Nikon SMZ-10 stereo microscope seat holder for left inclining prism
Hauptbild
Beschreibung

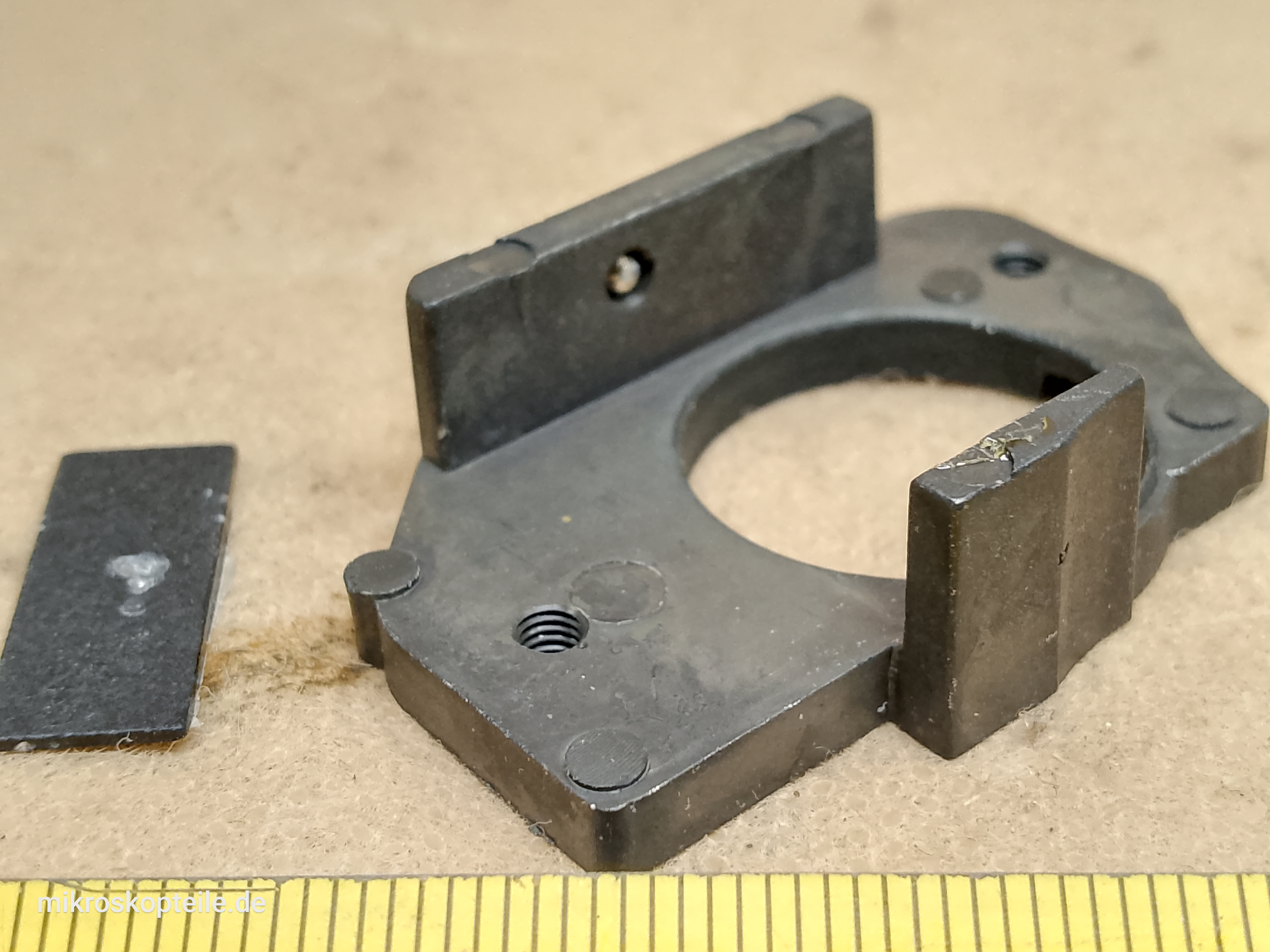

Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter linksHalter für das linke Umlenkprisma aus dem Kopf des Nikon SMZ-10 Stereomikroskops.
Im Nikon SMZ-10 Stereomikroskop besteht jeder der beiden Strahlengänge (einer pro Auge) aus:
- der Zoom-Linsengruppe
- dem Sekundärobjektiv
- dem Umlenkprisma
- dem Bildaufrichtprisma
- dem Okular
Jedes Prisma sitzt in dem dazugehörigen Korb (Halter) aus Metallguss. Der Hersteller nennt diesen Halter "prism seat". Hier biete ich den Halter (Sitz) für das linke Umlenkprisma an (der Hersteller nennt dieses Prisma: "left inclining prism").
Der Austausch dieses Umlenkprismen-Halters im Stereokopf des Nikon SMZ-10 Mikroskops kann helfen, wenn der Metallkorb, in dem das Prisma sitzt, gebrochen ist. Der Korb besteht aus einer relativ spröden Legierung und ein solcher Schaden ist leider nichts Ungewöhnliches.
Ein solcher gebrochener Sitz oder ein ohne Sitz eingebautes Prisma - macht die richtige Kollimation des Bildes unmöglich und kann zur Beschädigung des Prismas führen.
Hersteller
Nikon - (Nikon Instruments (Nikon Corp.)) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- wenn in Ihrem Nikon SMZ-10 Stereomikroskop dieser Prismenhalter beschädigt ist
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
