Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links - Fotogalerie
Die Galerie enthält Fotos aus verschiedenen Perspektiven sowie Detailaufnahmen dieses Mikroskopteils. Durch Klicken auf den "Einzelbildmodus" Button, können weitere Informationen angezeigt werden.
SERMIK_ID: 99888
Das Bild #1 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Das Bild #2 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Das Bild #3 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Das Bild #4 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Das Bild #5 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Das Bild #6 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Das Bild #7 - Nikon SMZ-10 Stereomikroskop Umlenkprismen-Halter links
Beschreibung dieses Teils:

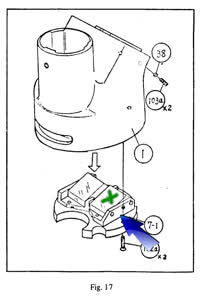

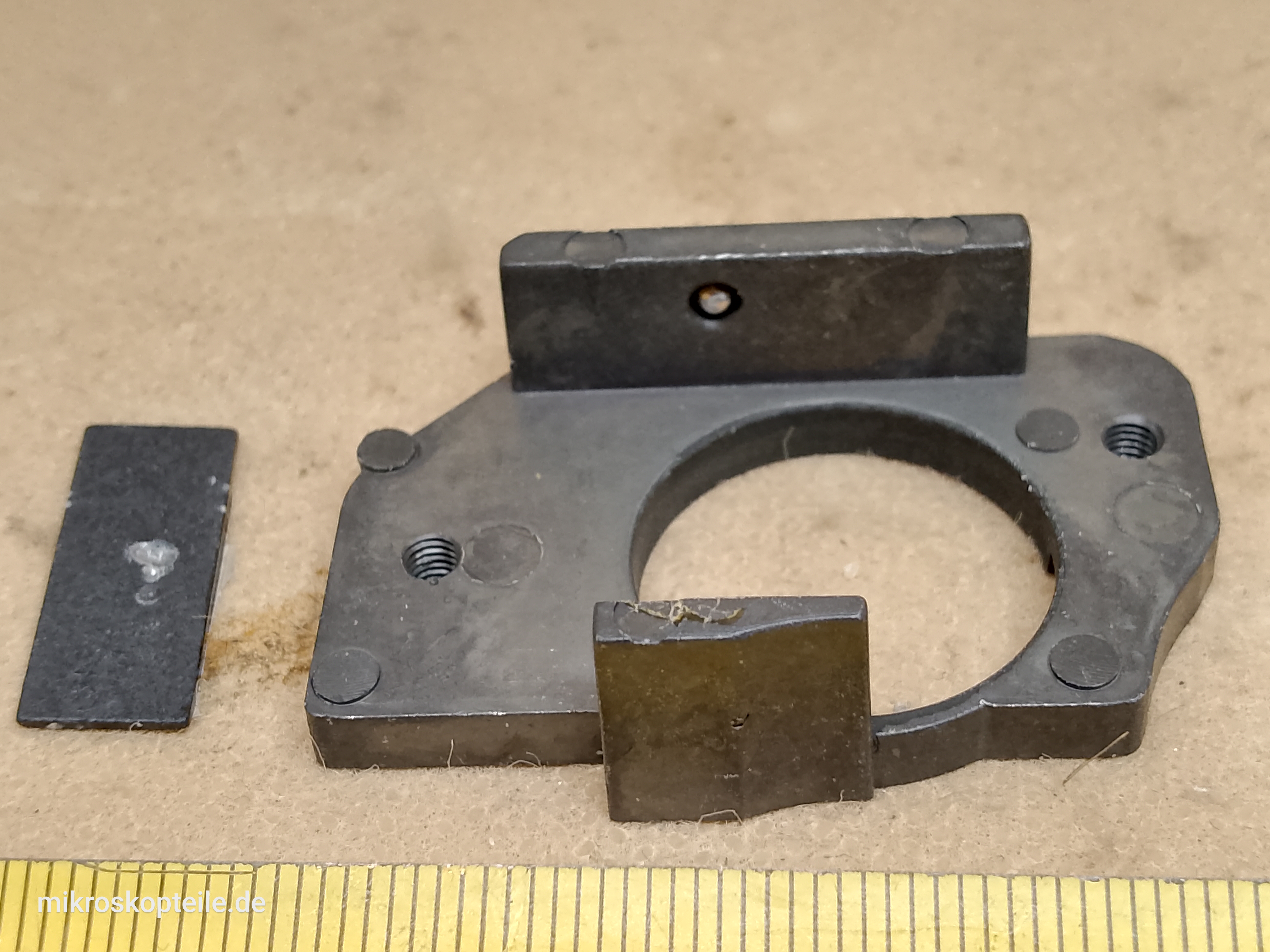

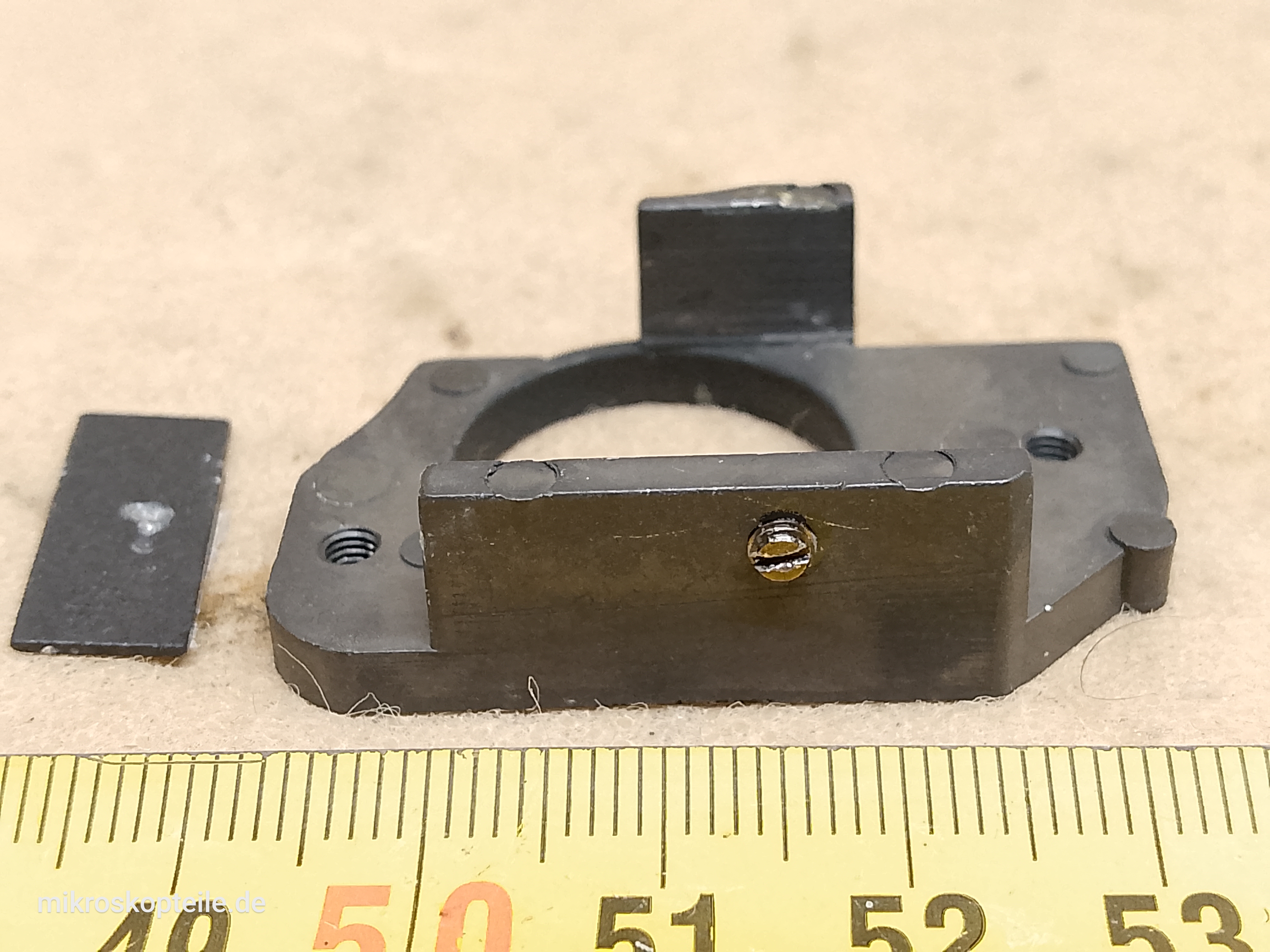

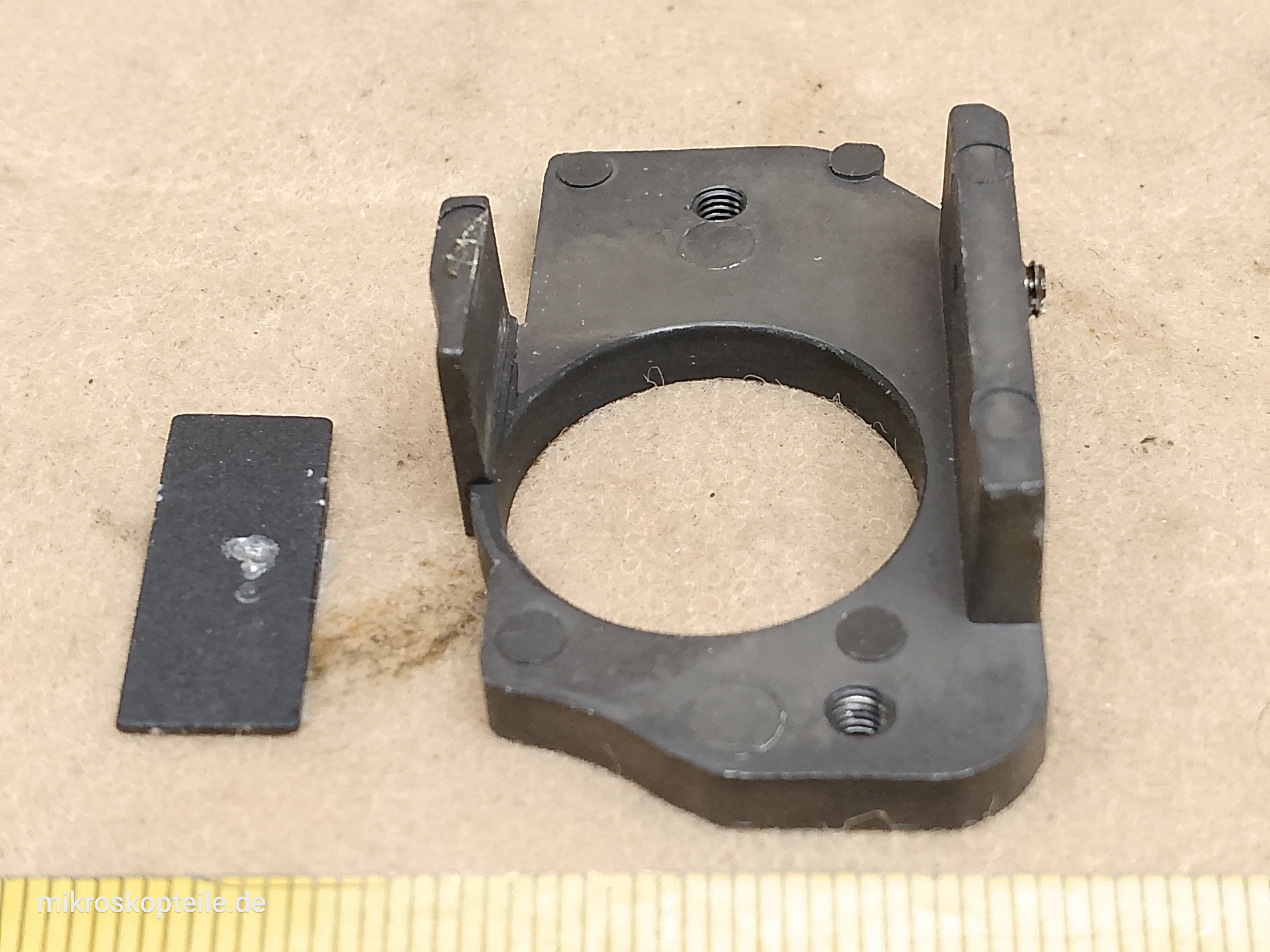

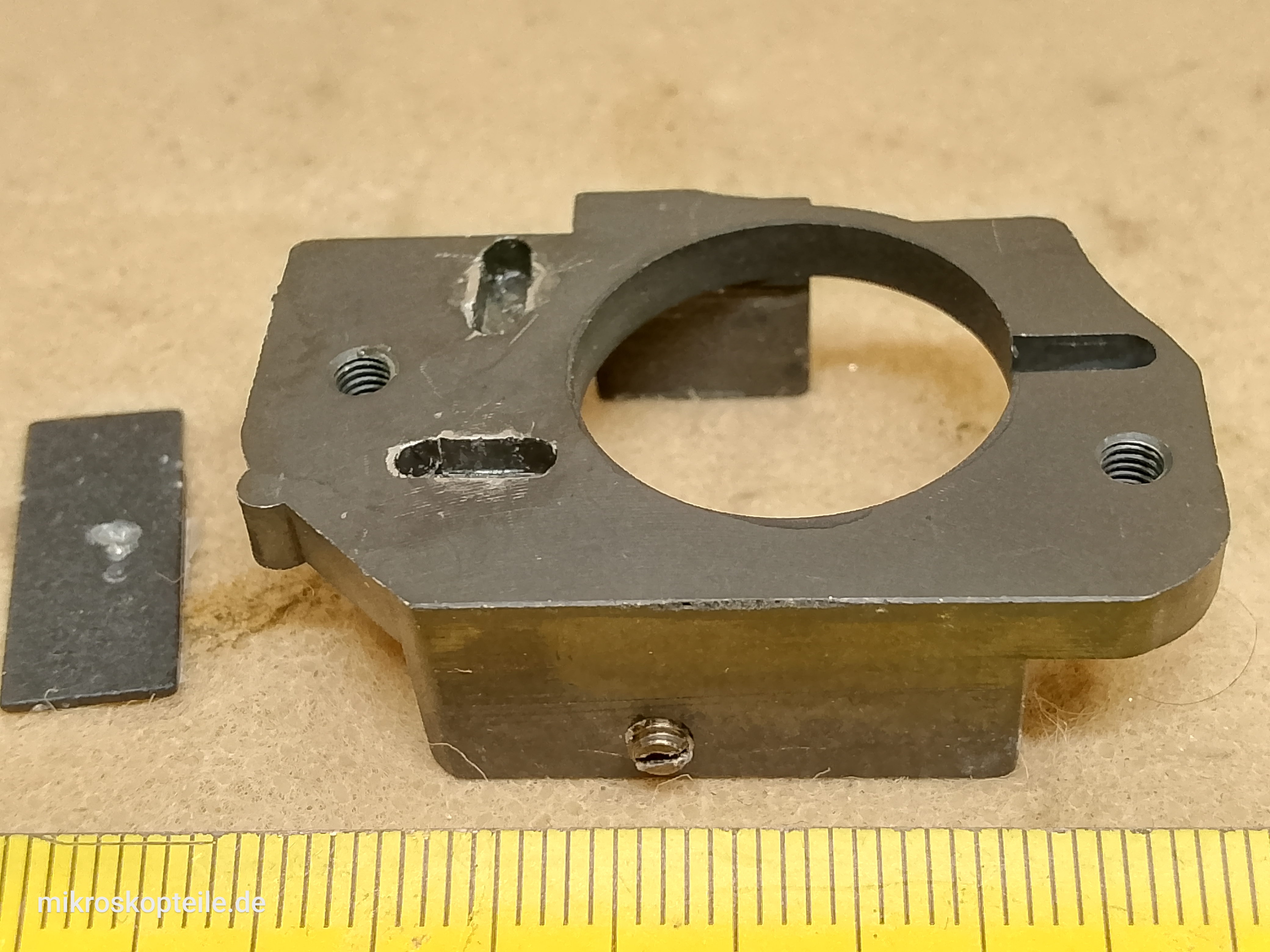

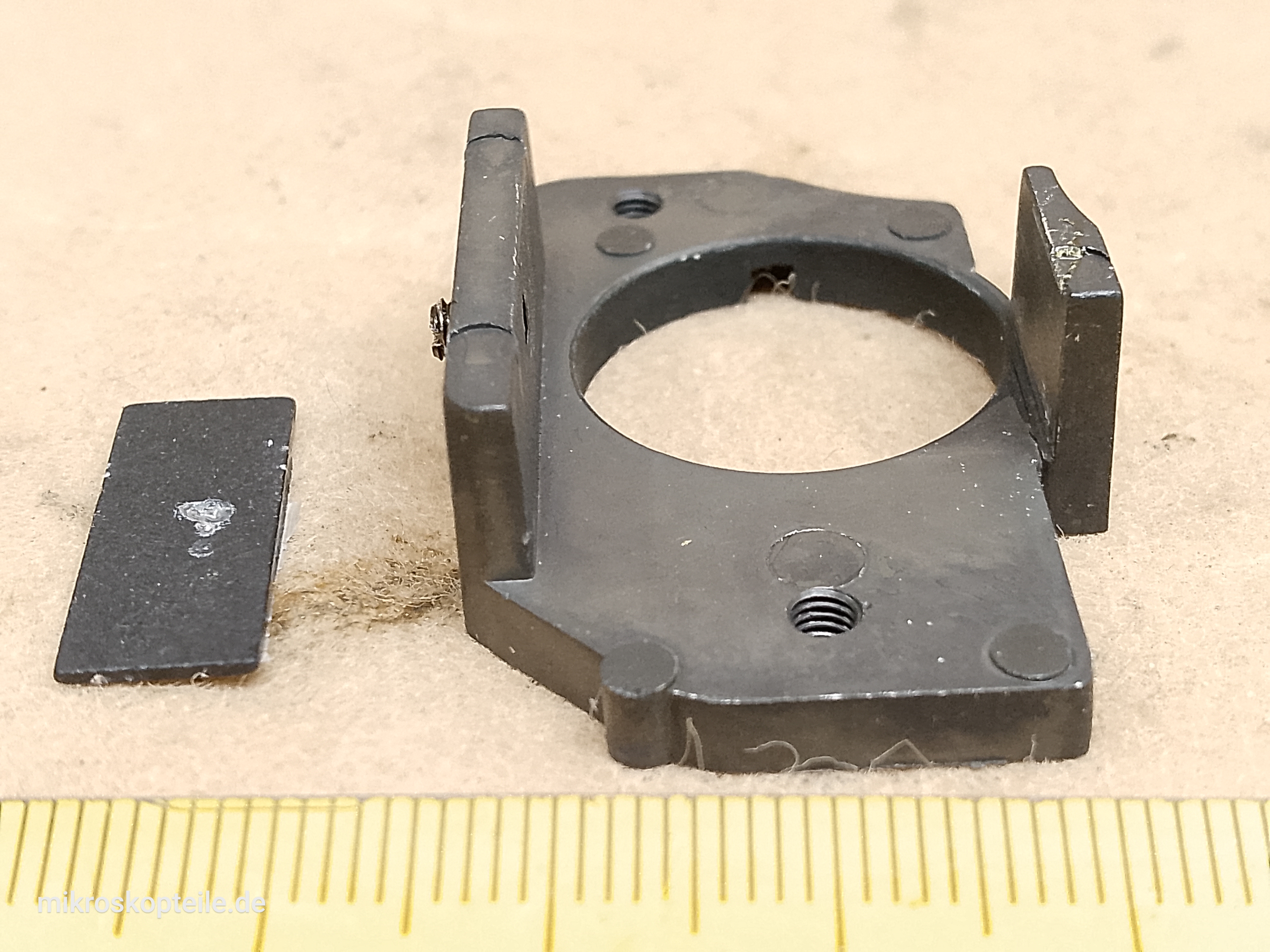

Halter für das linke Umlenkprisma aus dem Kopf des Nikon SMZ-10 Stereomikroskops.
Im Nikon SMZ-10 Stereomikroskop besteht jeder der beiden Strahlengänge (einer pro Auge) aus:
- der Zoom-Linsengruppe
- dem Sekundärobjektiv
- dem Umlenkprisma
- dem Bildaufrichtprisma
- dem Okular
Jedes Prisma sitzt in dem dazugehörigen Korb (Halter) aus Metallguss. Der Hersteller nennt diesen Halter "prism seat". Hier biete ich den Halter (Sitz) für das linke Umlenkprisma an (der Hersteller nennt dieses Prisma: "left inclining prism").
Der Austausch dieses Umlenkprismen-Halters im Stereokopf des Nikon SMZ-10 Mikroskops kann helfen, wenn der Metallkorb, in dem das Prisma sitzt, gebrochen ist. Der Korb besteht aus einer relativ spröden Legierung und ein solcher Schaden ist leider nichts Ungewöhnliches.
Ein solcher gebrochener Sitz oder ein ohne Sitz eingebautes Prisma - macht die richtige Kollimation des Bildes unmöglich und kann zur Beschädigung des Prismas führen.
