Informationen zum Teil: Zeiss Photomicroscope III RS Mikroskop Anschlusskabel für die Belichtungsautomatik mit Stecker 22-polig, 2x10 + 2 Flachkontakte, aus dem Stativfuß (ID: 99871)
Zeiss Photomicroscope III RS cable supplying exposure automation with 22 pin plug, 2x10 + 2 flat contacts, from microscope base
Hauptbild
Beschreibung
Zeiss Photomicroscope III RS Mikroskop Anschlusskabel für die Belichtungsautomatik mit Stecker 22-polig, 2x10 + 2 Flachkontakte, aus dem StativfußAnschlusskabel für die Belichtungsautomatik, zum Netzgerät, mit Stecker 22-polig, 2x10 + 2 Flachkontakte, aus dem Stativfuß des Mikroskops Carl Zeiss Photomicroscope III
Dies ist eines von zwei Kabeln, die aus dem Stativfuß des Mikroskops Zeiss Photomicroscope III herausgeführt sind. Aus dem Stativfuß kommen:
- ein Kabel mit 12-poligem Stecker (2x6)
- ein Kabel mit 22-poligem Stecker (2x10 + 2)

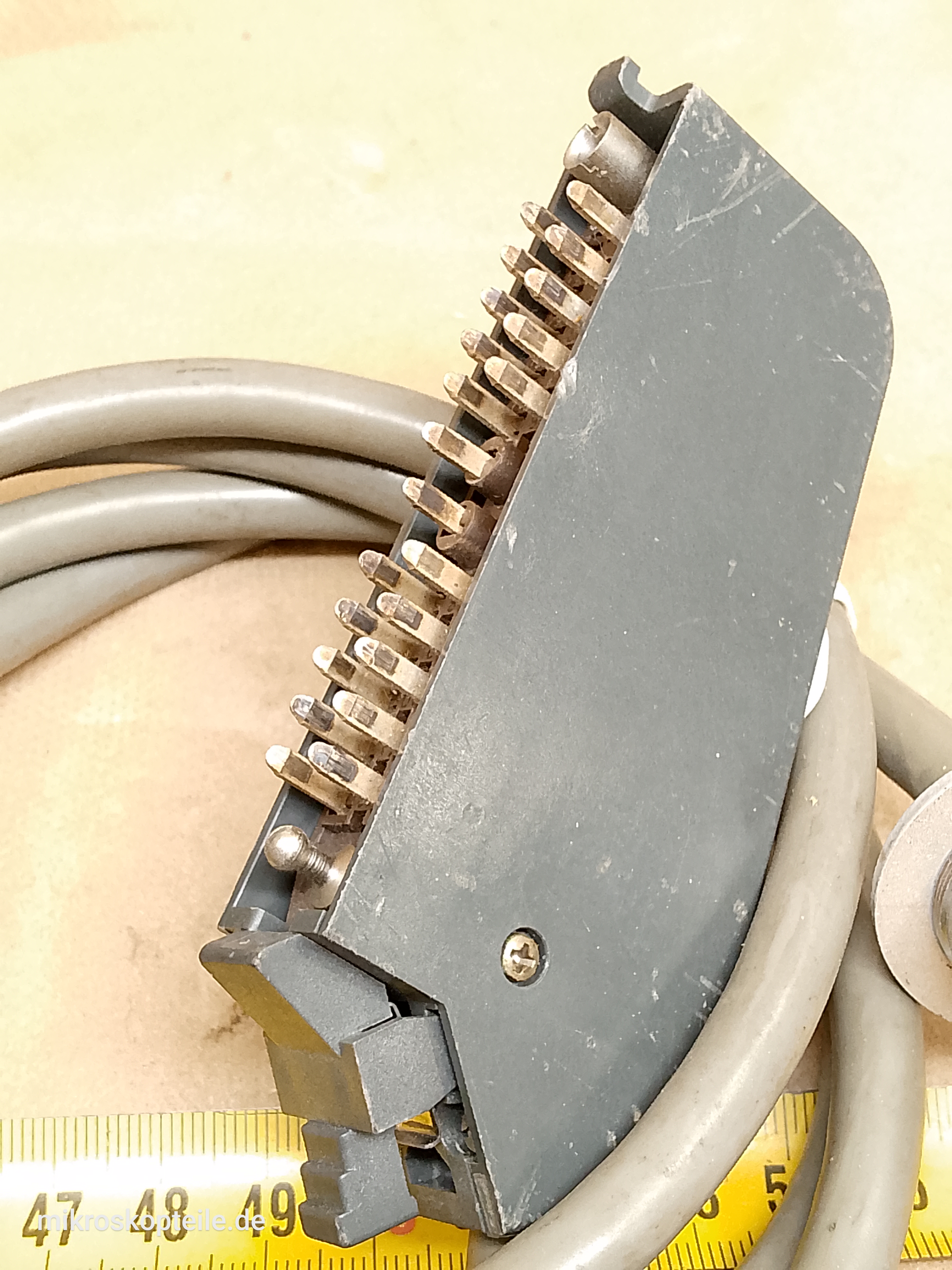

Das hier angebotene Kabel endet mit einem 22-poligen Stecker, also zehn Reihen zu je zwei Flachkontakten sowie zwei einzelnen Kontakten in der Mitte. In der Anleitung von Zeiss ist die dazugehörige Buchse am Netzgerät als 22-polige Buchse für die Versorgungsspannungen der Belichtungsautomatik beschrieben. Auf dem Stecker befindet sich keine Normbezeichnung - sichtbar sind lediglich die Aufschrift "Siemens" und der Buchstabe "R".
Das Kabel wurde vor dem Ausbau aus einem funktionsfähigen Mikroskop geprüft. Der Stecker ist voll funktionsfähig, sein Kunststoffgehäuse ist weder gebrochen noch angebröckelt, und alle Kontakte sind gerade. Um die Befestigung / Verlötung auf der Seite des Stativfußes muss man sich selbst kümmern.
Für dieses Mikroskopmodell werden mehrere Bezeichnungen verwendet, u.a.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS
Der Austausch dieses Kabels kann unter anderem folgende Probleme lösen:
- wenn das Mikroskop ein abgeschnittenes Kabel hat, was häufig vorkommt, wenn es aus einer Institution stammt, die Elektrogeräte auf diese Weise verschrottet
- wenn im Mikroskop ein Kabel mit einem Stecker steckt, dessen Gehäuse gebrochen, gerissen oder abgeplatzt ist
- wenn im Mikroskop ein Kabel mit einem Stecker steckt, an dem Flachkontakte abgebrochen sind
- wenn im Mikroskop ein Kabel steckt, bei dem die Verriegelung des Steckers beschädigt ist
▼ Mehr über dieses Mikroskopteil
Einen neuen 22-poligen Stecker habe ich in den aktuellen Katalogen der Hersteller dieser Messerleisten nicht gefunden - diese Polzahl fällt aus der heute produzierten Reihe heraus. Es bleibt der Gebrauchtmarkt. Ein originales, funktionsfähiges Kabel mit einem Stecker "aus der Epoche" erspart diese Suche.
Hersteller
Zeiss - (Carl Zeiss West Germany) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- wenn Sie ein Mikroskop ohne dieses Kabel oder mit beschädigtem Kabel bzw. Stecker besitzen
- eine Liste einiger Fälle, in denen ein Austausch des Kabels nötig sein kann, finden Sie im Text der Beschreibung
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
