Informationen zum Teil: Zeiss IM 35 / ICM 405 Gummidichtung für die Fokussierachse des Objektivrevolvers am inversen Mikroskop (ID: 99956)

Beschreibung

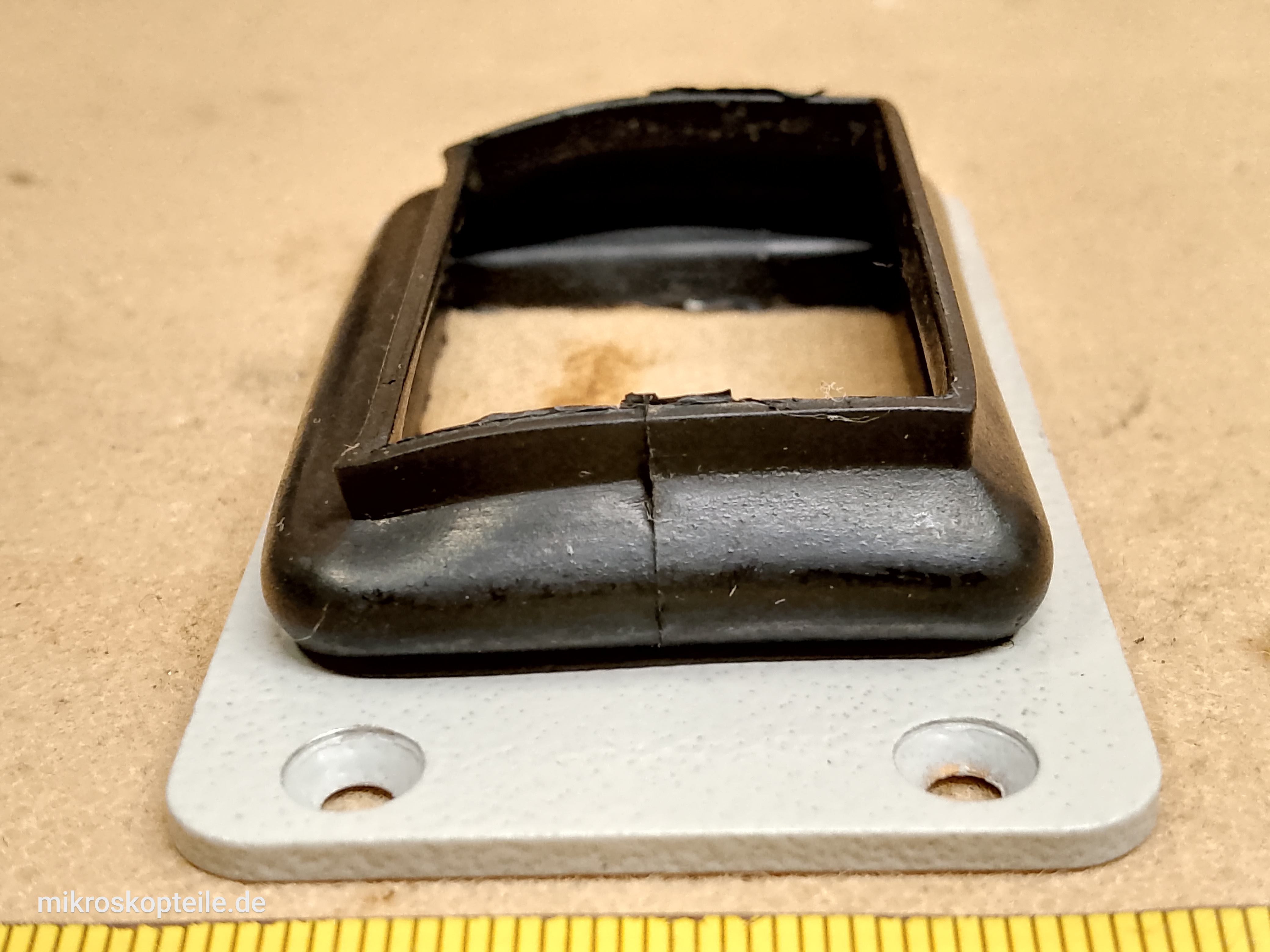

Gummidichtung auf der Montageplatte, die die Hubachse des Objektivrevolvers der inversen Mikroskope Carl Zeiss ICM 405 / IM 35 schützt.

Bei den inversen Mikroskopen Zeiss IM 35 und Zeiss ICM 405 erfolgt die Fokussierung durch Heben und Senken des Objektivrevolvers. Damit das möglich ist - sitzt der Revolver auf einer Achse, die durch eine Öffnung im Gehäuse aus dem Inneren des Mikroskops heraus- und wieder hineinfährt. Damit auf demselben Weg kein Schmutz in den Mechanismus gelangt - ist diese Öffnung mit einer Gummidichtung geschützt.

Genau diese Dichtung, auf der Montageplatte sitzend, biete ich hier an.

Derselbe Mechanismus der Revolverbewegung und dieselbe Art des Staubschutzes mit einer Gummidichtung werden auch bei den inversen Mikroskopen Zeiss Axiovert 10 / 35 / 405 M verwendet - ob die Dichtung aus den Modellen IM 35 / ICM 405 dort jedoch passt, konnte ich nicht bestätigen. Es ist gut möglich - aber bevor Sie sich entscheiden, diese Dichtung an einem Mikroskop der Axiovert-Reihe einzusetzen - vergleichen Sie bitte genau ihre Form und ihre Maße (auf den Fotos ist eine Millimeterskala zu sehen).

Im Laufe der Jahre wird diese Gummidichtung häufig beschädigt, und dann kann man entweder etwas Passendes anfertigen - oder gegen ein Original tauschen, das wie in diesem Fall - nur noch auf dem Gebrauchtmarkt zu bekommen ist.

Das letzte Foto in der Galerie zeigt das Gehäuse des Mikroskops Zeiss IM 35, und ein Pfeil weist darauf hin, wo sich diese Gummidichtung im Mikroskop befindet. Das ermöglicht eine eindeutige Identifizierung des hier beschriebenen Teils.
