Informationen zum Teil: Zeiss Axiolab kurze Zahnstange für die Längsbewegung des 453510 mechanischen XY Mikroskoptisches (ID: 99975)
Englische Bezeichnung: Zeiss Axiolab short rack for longitudinal movement of 453510 microscope mechanical XY stage
Hauptbild
Beschreibung
Zeiss Axiolab kurze Zahnstange für die Längsbewegung des 453510 mechanischen XY MikroskoptischesKurze Zahnstange für die Längsbewegung, also ein Reparaturteil für den Mikroskoptisch Carl Zeiss 45 35 10, der in den Zeiss Axiolab Mikroskopen und ähnlichen Modellen eingesetzt wird.
Das ist die Zahnstange, die mit dem äußeren (größeren) Ritzel des Tischmanipulators ([[ LINK ]]) zusammenarbeitet und für das Verschieben der Tischfläche in der Achse vorn-hinten zuständig ist.
Die wichtigsten Daten dieser Zahnstange:
- Länge der Zahnstange
- 55 mm
- Anzahl der Zähne
- 35
- Material
- Kunststoff
- Befestigung
- mit 2 Innensechskantschrauben, die mitgeliefert werden
- Ausgebaut aus
- dem mechanischen XY-Tisch Zeiss 45 35 10
- Mit welchem Mikroskop dieser Tisch gearbeitet hat
- mit dem Mikroskop Zeiss Axiolab re 45 09 05
Wichtig: im Mikroskoptisch Zeiss 453510 gibt es zwei Zahnstangen unterschiedlicher Länge. Hier biete ich die kürzere an, die für die Längsbewegung zuständig ist, also für das Verschieben der Tischfläche vorn-hinten. Diese Zahnstange ist nicht für die seitliche Bewegung des Objekthalters zuständig.
Der Objekttisch, aus dem diese Zahnstange stammt, war im Mikroskop Zeiss Axiolab re, P/N 45 09 05 (andere Schreibweise: 450905), montiert. Dasselbe Tischmodell wird jedoch auch an folgenden Varianten montiert:
- Zeiss Axiolab drb KT, trägt ebenfalls die Nummer 45 09 05 (450905)
- Zeiss Axiolab E re, 45 09 07 (450907)
- Zeiss Axiolab A, 45 09 09 (450909)
- Zeiss Axiolab Pol, 45 09 10 (450910)
Dieses Teil ist kein Ersatzteil für die Reparatur des Mikroskops. Es ist ein Bauteil des Objekttisches - und der Tisch lässt sich mit jedem kompatiblen Zeiss Mikroskop und sogar mit anderen verwenden, auf deren Tischträger sich ein solcher Tisch aufsetzen oder anschrauben lässt.

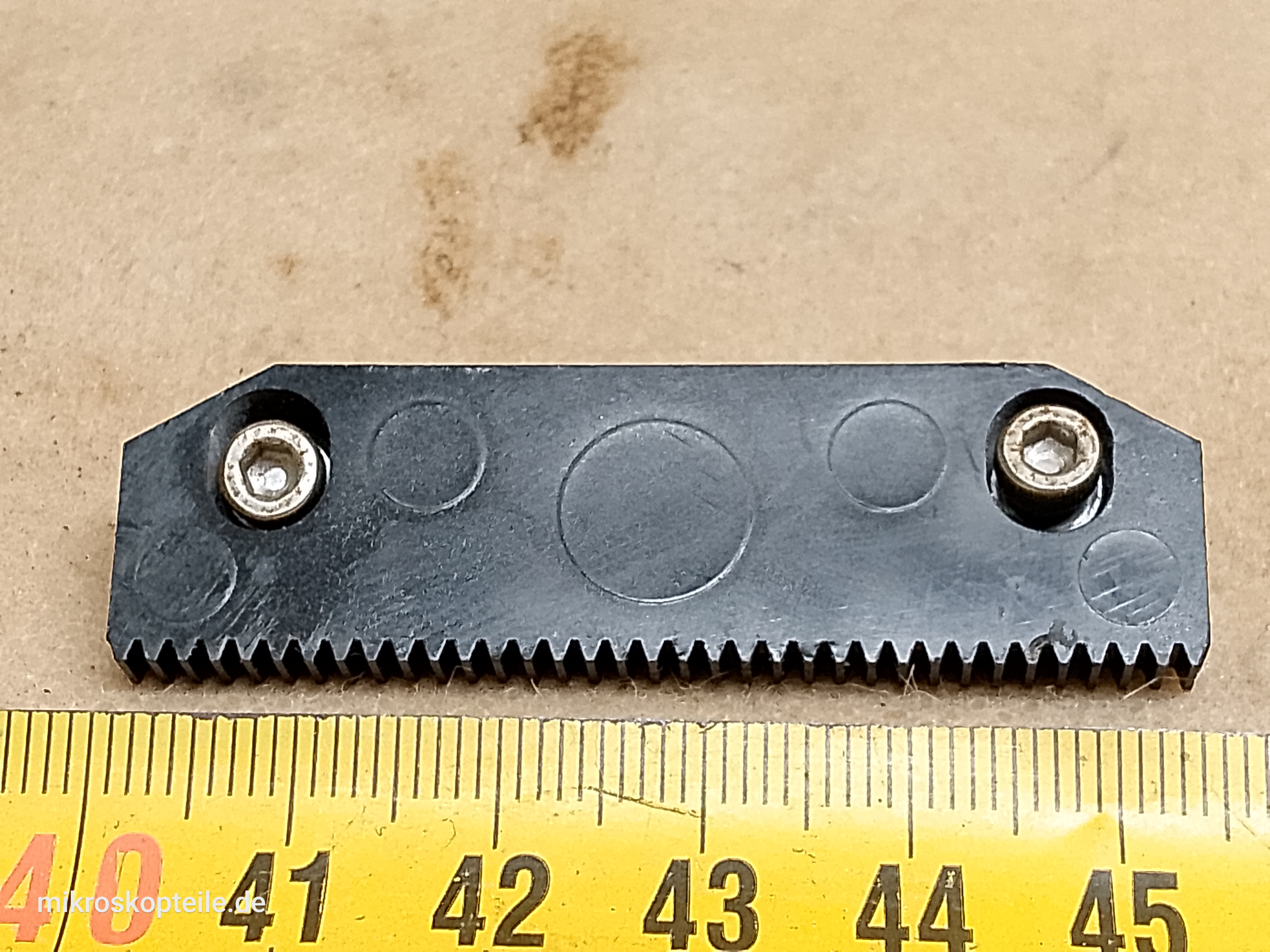

In der Galerie sind genaue Fotos dieser Zahnstange zu sehen. Auf jedem Foto ist ein Maßstab mit Millimeterteilung zu sehen. Auf dem letzten Foto ist der ganze Mikroskoptisch Zeiss 453510 zu sehen, und ein Pfeil zeigt, um welches Bauteil es geht und wo es sich im Tisch befindet, damit sich dieses Teil eindeutig identifizieren lässt.
Hersteller
Zeiss - (Carl Zeiss West Germany) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- als Reparaturteil, wenn du das ganze beschädigte Bauteil austauschen willst
- wenn du einen Mikroskoptisch hast, in dem dieses Bauteil zwar funktioniert, aber in sehr schlechtem Zustand ist
- wenn diese Zahnstange beim Reinigen oder Reparieren des Tisches verloren gegangen ist oder wenn zum Beispiel ihre Kunststoffzähne ausgebrochen sind
Kompatibilität
Dieses Mikroskopteil ist unter anderem mit folgenden Mikroskopmodellen kompatibel:
- Zeiss 45 35 10 XY microscope stage
- Zeiss Axiolab
