Informationen zum Teil: Olympus BH-2 Mikroskop Okularstutzen mit Dioptrienring für den BH2-TR30 Trinokular- und den BH2-BI30 Binokularkopf (ID: 99904)
Olympus BH-2 microscope eyepiece tube with diopter adjustment ring for BH2-TR30 trinocular and BH2-BI30 binocular head
Hauptbild
Beschreibung

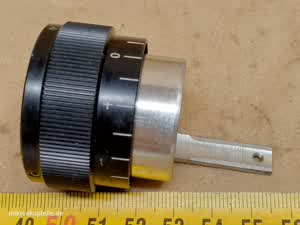

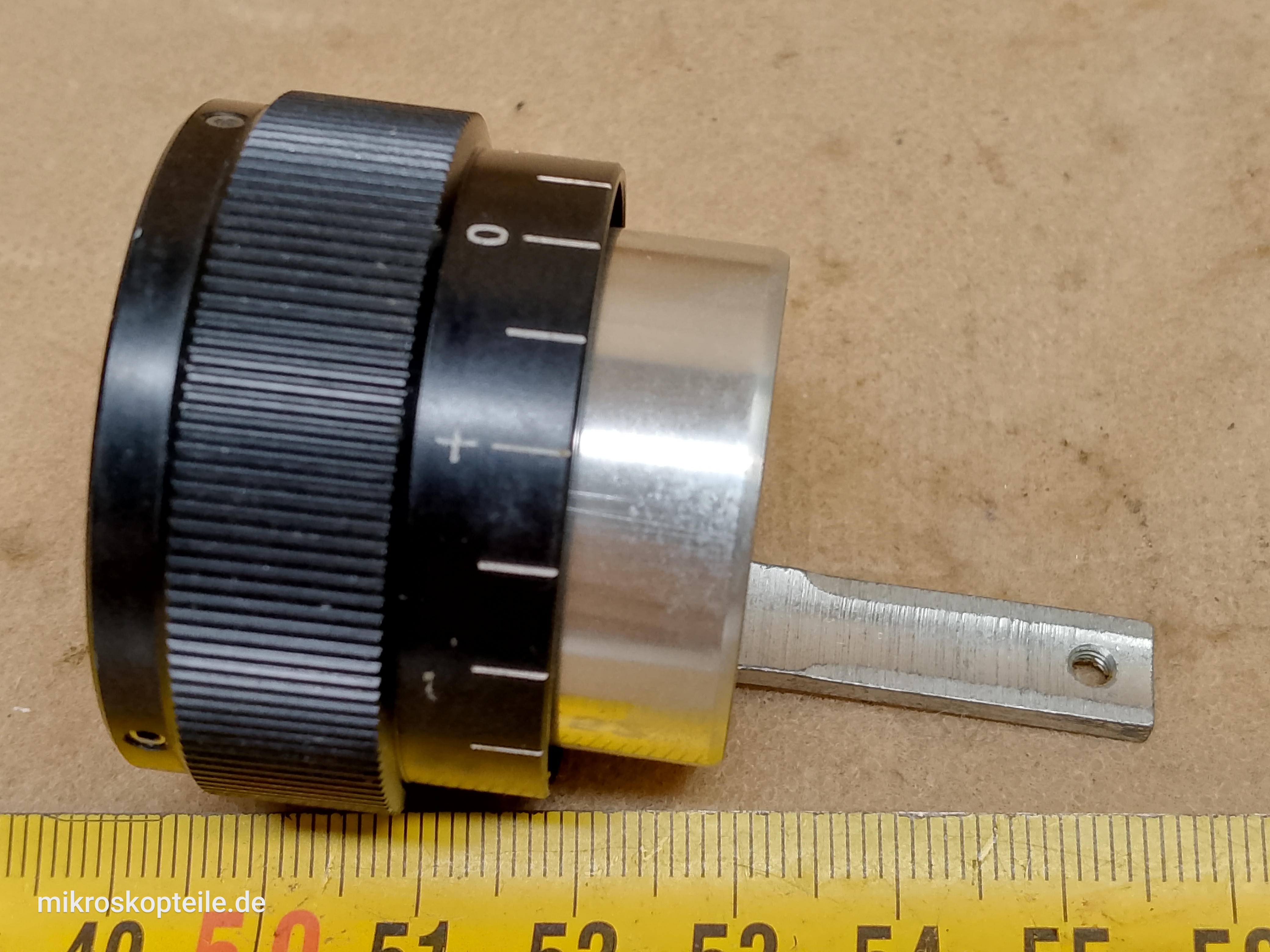

Olympus BH-2 Mikroskop Okularstutzen mit Dioptrienring für den BH2-TR30 Trinokular- und den BH2-BI30 BinokularkopfOkularstutzen mit 23,2 mm Steckdurchmesser und Dioptrienring für die Mikroskopköpfe, die in Olympus BH-2 / IMT-2 Mikroskopen verwendet werden
Das ist ein Stutzen mit montiertem Dioptrienring, mit dem sich die Fehlsichtigkeit eines Auges ausgleichen und das Bild korrekt scharfstellen lässt. Er wird im Mikroskopkopf auf der linken Seite montiert und lässt sich ohne gewisse DIY-Umbauten nicht auf die rechte Seite umsetzen.
Dieser konkrete Stutzen wurde aus einem Olympus BH2-BI30 Binokularkopf ausgebaut, er sollte aber unter anderem auch in die folgenden Mikroskopköpfe mit Stutzen für Okulare mit 23,2 mm Durchmesser passen:
- Olympus BH2-BI30
- Olympus BH2-TR30
- Olympus BH2-TBI
- Olympus BH2-TTR
- Olympus BH2-TET
Bevor Sie sich entscheiden, ihn für die Reparatur eines anderen Kopfes als desjenigen zu verwenden, aus dem er ausgebaut wurde, empfehle ich, das zuerst mit Spezialisten in Foren oder Gruppen rund um Olympus Mikroskope abzuklären.
Dieser Stutzen mit Dioptrienverstellung ist kein Ersatzteil für das Mikroskop selbst. Es ist ein Reparaturteil für einen Olympus Mikroskopkopf - und dieser Kopf kann auf verschiedenen Mikroskopen sitzen, auch auf Geräten anderer Hersteller als Olympus. Die wichtigsten Mikroskope, auf denen dieser Kopf am häufigsten verwendet wird, sind im Abschnitt "Kompatibilität" aufgeführt, das ist aber keineswegs eine vollständige Liste.
Der unersetzliche Carl Hunsinger hat eine ausgezeichnete Serviceanleitung für den Mikroskopkopf BH2-BI30 ([[ LINK ]]) sowie für den BH2-TR30 ([[ LINK ]]) erstellt.
▼ Mehr über dieses Mikroskopteil
Ich nenne hier die Mikroskopmodelle, in denen die Mikroskopköpfe, zu denen dieser Stutzen passt, am häufigsten verwendet werden:
- Olympus BH-2 BHS
- Olympus BH-2 BHT
- Olympus BH-2 BHTU
- Olympus IMT-2
Hinweis zum Durchmesser des Okularstutzens: Der Steckdurchmesser für die Okulare beträgt zwar 23,2 mm, in manchen Quellen findet man jedoch die Angabe, dass er 23 mm oder 23,5 mm betrage - das ist aber eine gerundete Messung, und es geht weiterhin um ein und denselben Stutzen.
Hersteller
Olympus - (Olympus Corporation Tokyo Japan) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- sehr häufig ist dieser Tubus eingedrückt und ein Okular kann nicht eingesetzt werden
- sehr häufig wird der Dioptrieneinstellring beschädigt und funktioniert nicht
- wenn Sie einen Tubus mit präziser Schneckenverstellung für eigene DIY-Zwecke benötigen
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
- Olympus BH-2
- Olympus BH-2 BHS
- Olympus BH-2 BHTU
- Olympus IMT-2
