Informationen zum Teil: Olympus BH-2 Mikroskop Okularprisma rechts für den BH2-TR30 Trinokular- und den BH2-BI30 Binokularkopf | AB0304 (ID: 99906)
Olympus BH-2 microscope right eyepiece prism for BH2-TR30 trinocular and BH2-BI30 binocular head | AB0304
Hauptbild
Beschreibung
Olympus BH-2 Mikroskop Okularprisma rechts für den BH2-TR30 Trinokular- und den BH2-BI30 Binokularkopf | AB0304Rechtes Okularprisma für Mikroskopköpfe, die in Olympus BH-2 / IMT-2 Mikroskopen eingesetzt werden.
Das ist das Prisma, das im Inneren des Kopfes am rechten Okulartubus befestigt ist. Das Metallgussteil, also der Teil mit dem Okulartubus, an dem die Prismenfassung befestigt ist, trägt die Nummer AB0304.
Dieses konkrete Prisma wurde aus einem Olympus BH2-BI30 Binokularkopf ausgebaut, es sollte aber unter anderem auch in die folgenden Mikroskopköpfe mit Okulartuben für Okulare mit 23,2 mm Durchmesser passen:
- Olympus BH2-BI30
- Olympus BH2-TR30
- Olympus BH2-TBI
- Olympus BH2-TTR
- Olympus BH2-TET
Bevor Sie sich entscheiden, es für die Reparatur eines anderen Kopfes als desjenigen zu verwenden, aus dem es ausgebaut wurde, empfehle ich, das zuerst mit Spezialisten in Foren oder Gruppen rund um Olympus Mikroskope abzuklären.

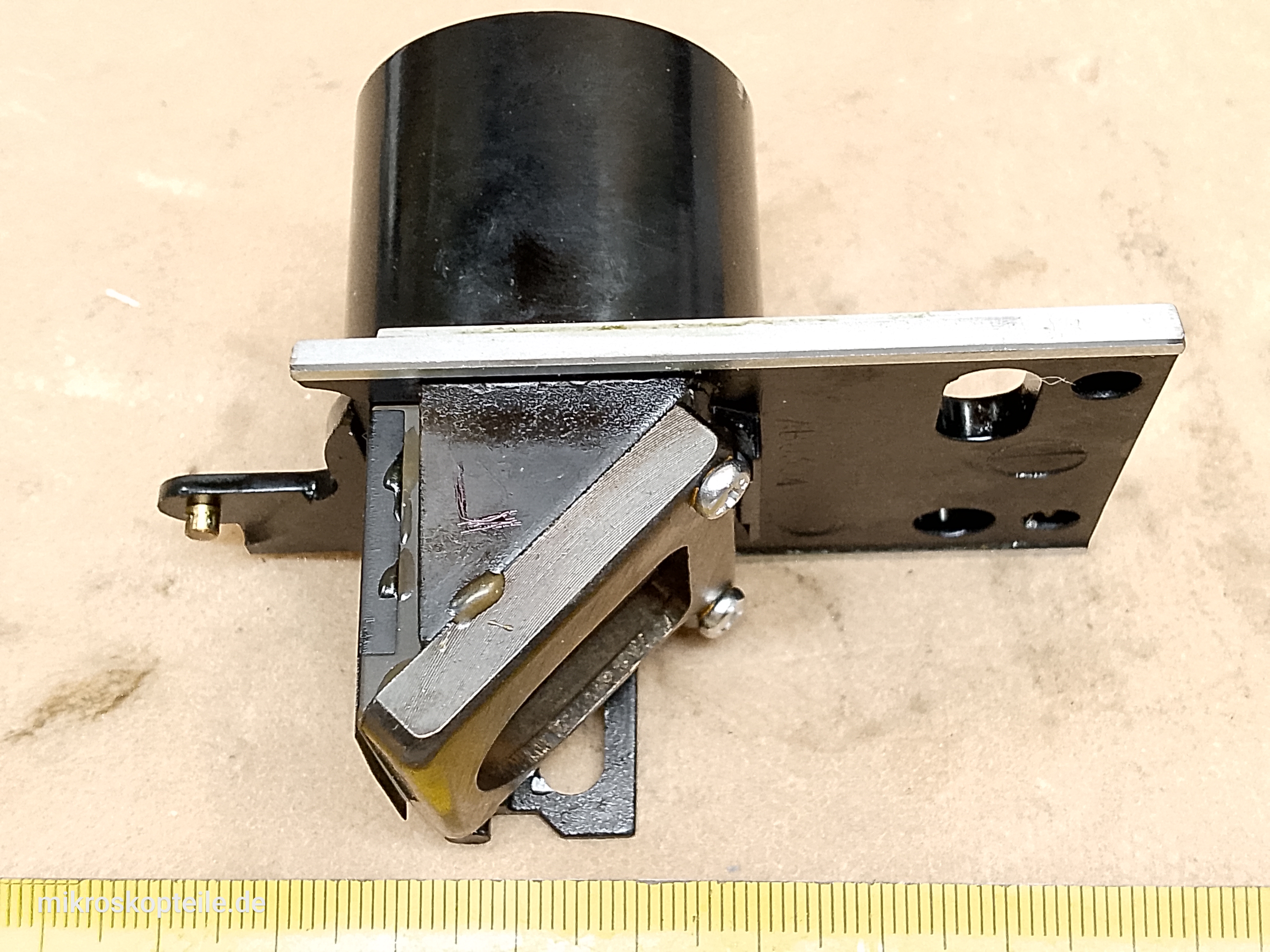

Das hier gezeigte Prisma sitzt in seiner originalen Fassung, und das Ganze ist am rechten Okulartubus (Gussteil AB0304) befestigt - und genau das biete ich hier als Ganzes an.
Dieses Prisma ist kein Ersatzteil für das Mikroskop selbst. Es ist ein Reparaturteil für einen Olympus Mikroskopkopf - und dieser Kopf kann auf verschiedenen Mikroskopen sitzen, auch auf Geräten anderer Hersteller als Olympus. Die wichtigsten Mikroskope, auf denen dieser Kopf am häufigsten verwendet wird, sind im Abschnitt "Kompatibilität" aufgeführt, das ist aber keineswegs eine vollständige Liste.
Der unersetzliche Carl Hunsinger hat eine ausgezeichnete Serviceanleitung für den Mikroskopkopf BH2-BI30 ([[ LINK ]]) sowie für den BH2-TR30 ([[ LINK ]]) erstellt.
▼ Mehr über dieses Mikroskopteil
Ich nenne hier die Mikroskopmodelle, in denen die Mikroskopköpfe, zu denen dieses Prisma passt, am häufigsten verwendet werden:
- Olympus BH-2 BHS
- Olympus BH-2 BHT
- Olympus BH-2 BHTU
- Olympus IMT-2
Hinweis zum Durchmesser des Okulartubus: Der Steckdurchmesser für die Okulare beträgt zwar 23,2 mm, in manchen Quellen findet man jedoch die Angabe, dass er 23 mm oder 23,5 mm betrage - das ist aber eine gerundete Messung, und es geht weiterhin um ein und denselben Tubus.
Hersteller
Olympus - (Olympus Corporation Tokyo Japan) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- dieses Prisma dient als Ersatzteil, wenn das Prisma in Ihrem Olympus Mikroskopkopf beschädigt oder von sehr schlechter Qualität ist
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
- Olympus BH-2
- Olympus BH-2 BHS
- Olympus BH-2 BHTU
- Olympus IMT-2
