Informationen zum Teil: Nikon SMZ-10 Mikroskop 60 mm Ringschwalbe (ID: 99890)
Nikon SMZ-10 microscope round dovetail mount
Hauptbild
Beschreibung

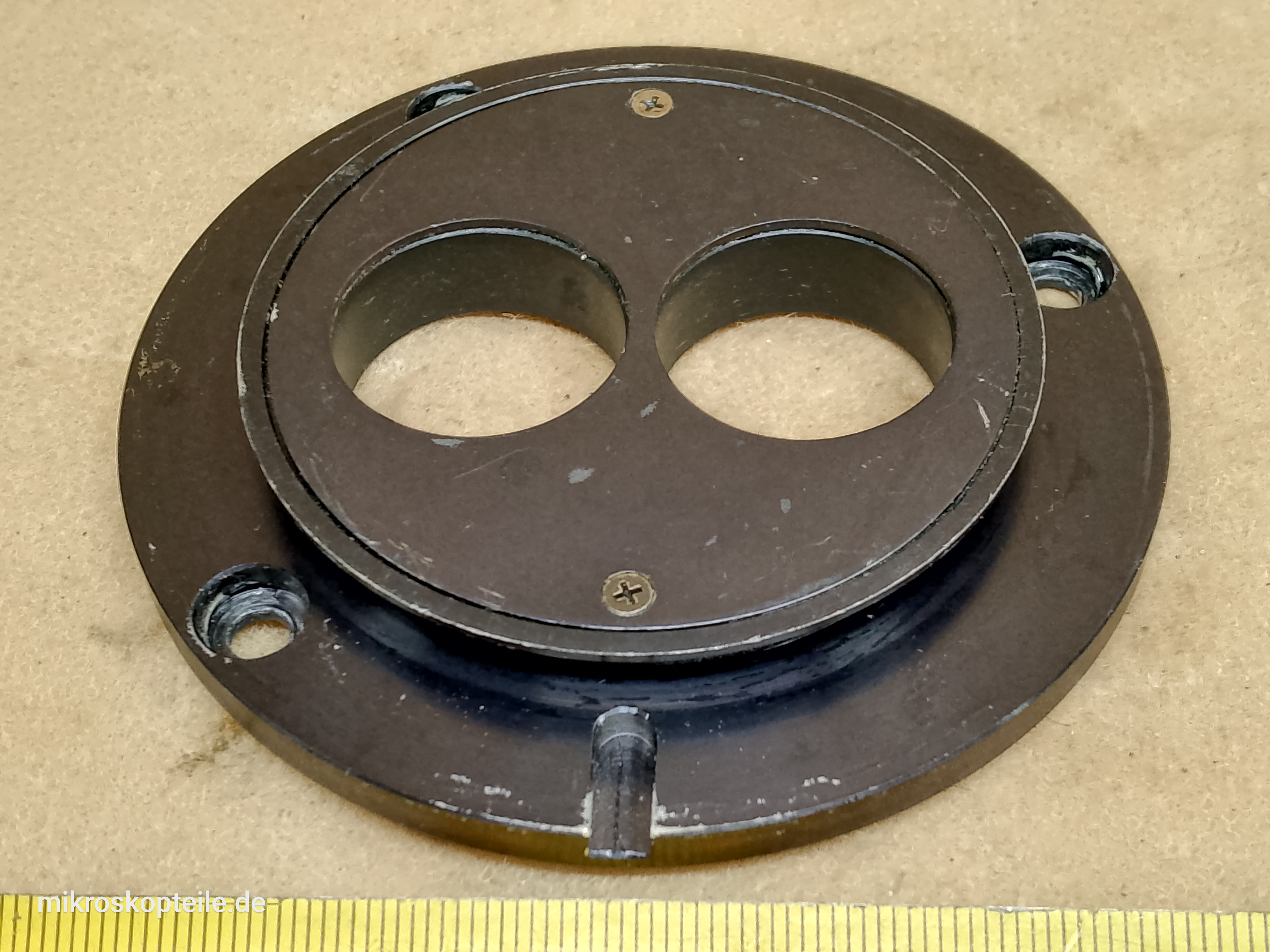

Nikon SMZ-10 Mikroskop 60 mm RingschwalbeRunde Schwalbenschwanz-Aufnahme (Ringschwalbe) des Kopfes vom Nikon SMZ-10 Stereomikroskop.
Das ist der Teil des Kopfes, der sich an dessen Unterseite befindet und mit dem der Kopf am Mikroskopkörper montiert wird.
Diese Ringschwalbe hat einen Durchmesser von 60 mm.
Die Aufnahme hat zwei Öffnungen - je eine pro Strahlengang. In den Öffnungen befindet sich keine Optik - es sind einfach "leere Löcher" und das ist ihr Werkszustand. Zwar sitzen in manchen Köpfen von Stereomikroskopen die Sekundärobjektive (engl.: "secondary objective") bereits in der Ringschwalbe (zum Beispiel im Mikroskop PZO MST-130) - aber in den Nikon SMZ-10 Mikroskopen sitzen sie auf einem separaten Element, das tiefer im Kopf liegt.
Auf dem letzten Foto in der Galerie ist mit einem Pfeil markiert, um welches Element es geht und wo es sich im Kopf des Stereomikroskops befindet. Das erlaubt eine eindeutige Identifizierung.
Diese Aufnahme lässt sich gut für eigene DIY-Projekte verwenden, um sie in einen anderen Kopf einzubauen und diesen an den Nikon 60 mm Standard anzupassen.
Hersteller
Nikon - (Nikon Instruments (Nikon Corp.)) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- wenn im Kopf Ihres Nikon SMZ-10 Stereomikroskops die Montageaufnahme fehlt oder z. B. ausgebrochen ist
- wenn Sie eine originale Nikon Ringschwalbe mit 60 mm Durchmesser für Ihr eigenes DIY-Projekt verwenden möchten
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
