Informationen zum Teil: Motic BA310 / BA210 EF-N Plan 40x/0.65 oo/0.17 CCIS Mikroskop-Objektiv (ID: 99842)
Motic BA310 / BA210 EF-N Plan 40x/0.65 oo/0.17 microscope objective CCIS
Hauptbild
Beschreibung

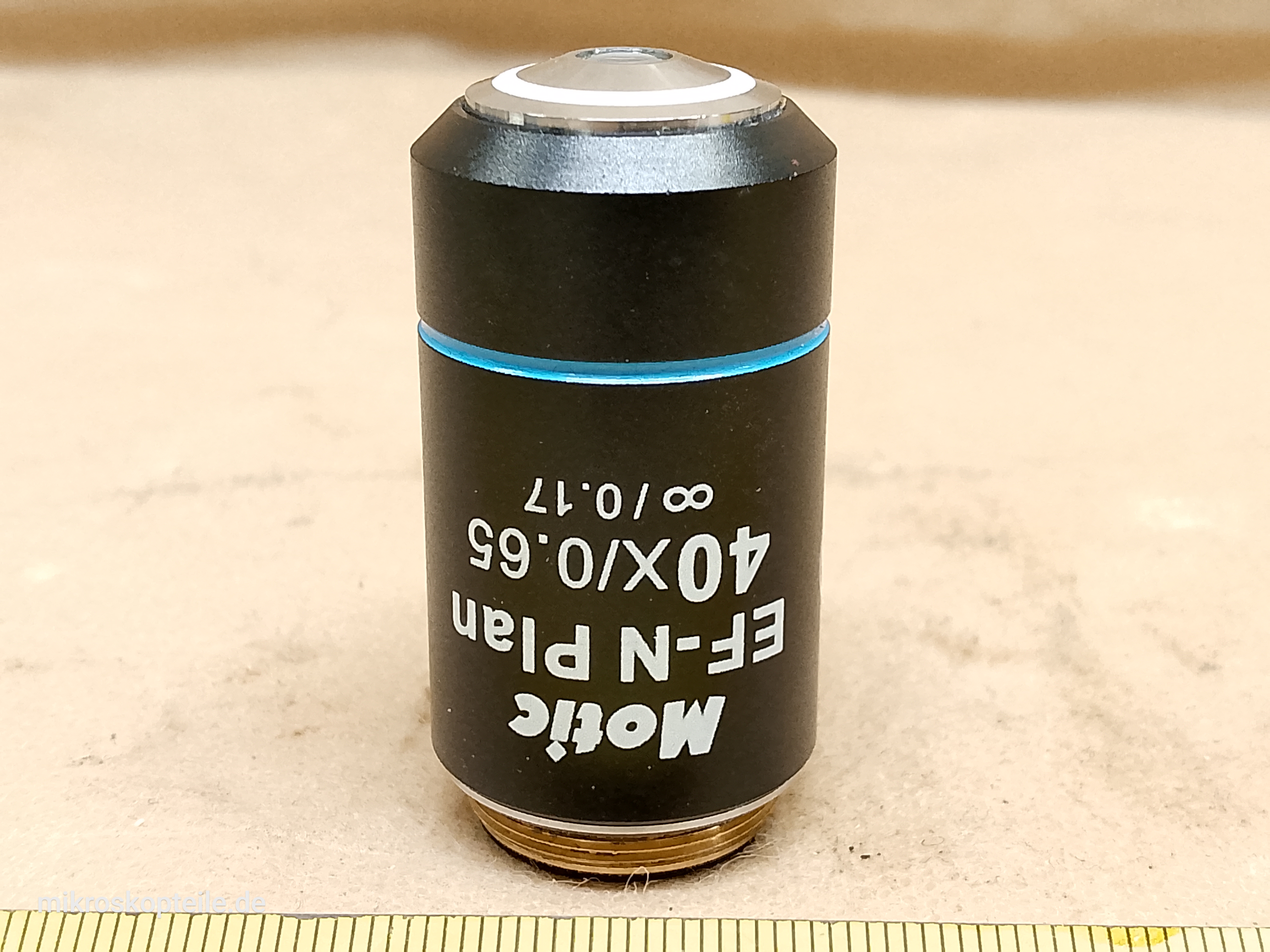

Motic BA310 / BA210 EF-N Plan 40x/0.65 oo/0.17 CCIS Mikroskop-ObjektivPlanachromatisches Mikroskop-Objektiv mit 40-facher Vergrößerung für die Motic BA210 und BA310 Mikroskope.
- Hersteller
- Motic
- Beschriftung auf dem Objektiv
- Motic EF-N Plan 40x/0.65 ∞/0.17
- Vergrößerung
- 40x
- Korrektion
- PLAN-achromatisch
- Optisches System
- CCIS (Color Corrected Infinity System - einen Teil der Bildkorrektion übernimmt die Tubuslinse des Motic Stativs, deshalb ist das Objektiv für Stative dieser Marke bestimmt)
- Numerische Apertur N.A.
- 0,65
- Arbeitsabstand W.D.
- ca. 0,4-0,5 mm
- Tubuslänge
- unendlich
- Parfokale Länge
- 45 mm
- Sehfeldzahl F.N.
- 20
- Deckglas
- ja, mit einer Dicke von 0,17 mm
- Immersion
- nein (es handelt sich um ein Trockenobjektiv)
- Gewinde
- RMS
- Gefederte Fassung
- ja - die Frontfassung weicht beim Andrücken an das Präparat zurück, was bei einem Arbeitsabstand von etwa einem halben Millimeter sowohl das Objektiv als auch das Deckglas rettet
- Bleifreies Glas
- ja - auf der Fassung befindet sich das Zeichen des durchgestrichenen Pb
- Farbring
- blau, entsprechend dem Farbcode für die 40-fache Vergrößerung
Die Objektive der Serie EF-N Plan gehörten zur Werksausstattung der älteren Generation der Motic BA210 und BA310 Mikroskope, während die neueren Modelle dieser Serien, als Elite bezeichnet (BA210E, BA310E), mit Objektiven der nächsten Generation EC Plan ausgestattet werden - dieses Objektiv ist somit das passende Ersatzteil für die älteren Stative und nicht für die Elite-Versionen.
Mechanisch lässt sich dieses Objektiv in den Revolver vieler anderer Mikroskope einschrauben, da das RMS-Gewinde und die parfokale Länge von 45 mm Standard sind - ein korrektes Bild lässt sich damit jedoch nicht erzielen.
- in älteren, auf 160 mm korrigierten Stativen funktioniert es nicht, weil es ein auf unendlich korrigiertes Objektiv ist und eine Tubuslinse benötigt
- in Stativen anderer Hersteller, auch in den auf unendlich korrigierten, bleibt eine Restaberration, da einen Teil der Korrektion die Tubuslinse des CCIS-Systems übernimmt, die im Stativ des Motic Mikroskops eingebaut und vom Hersteller genau auf diese Optik abgestimmt ist
- in den übrigen Motic Mikroskopen mit CCIS-System liefert das Objektiv zwar ein Bild, ist dafür aber nicht werkseitig vorgesehen - in Stativen mit der Sehfeldzahl 22 fehlt ihm das Sehfeld und in inversen Stativen der Arbeitsabstand
Hersteller
Motic - (Xiamen Motic Group Co., Ltd.) ➔ Alle Teile
Stammt von
Dieses Teil wurde aus folgendem Mikroskop ausgebaut:
Wofür brauchen Sie das?
Dieses Mikroskopteil wird typischerweise für folgende Zwecke eingesetzt:
- wenn Sie das Motic BA210 / Motic BA310 Mikroskop besitzen und Ihnen dieses Objektiv fehlt
- wenn Sie ein solches Objektiv bereits im Mikroskop haben, es aber in sehr schlechtem Zustand oder beschädigt ist
- wenn Sie ein solches Objektiv als Reserve haben möchten
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
