Informationen zum Teil: Carl Zeiss Jena Pictoval Mikroskop monokulares Kopf mit 23,2mm Steckmaß | Projektionstubus (ID: 99700)
Carl Zeiss Jena Pictoval microscope monocular head for eyepiece with 23,2mm diameter | projection tube
Hauptbild
Beschreibung

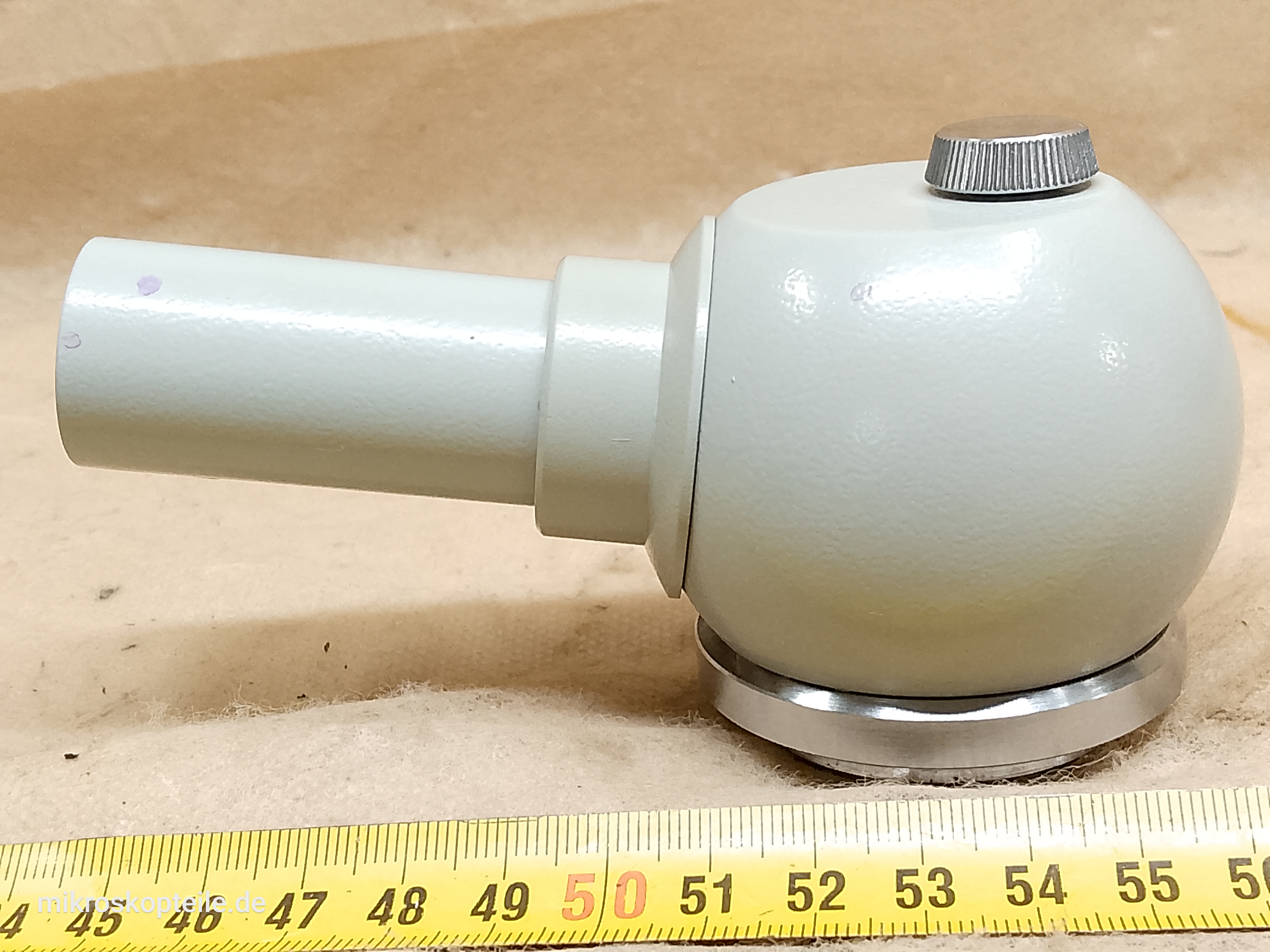

Carl Zeiss Jena Pictoval Mikroskop monokulares Kopf mit 23,2mm Steckmaß | ProjektionstubusMonokularer Mikroskopkopf mit verstellbarem Neigungswinkel des Tubus für Okulare mit einem Steckmaß von 23,2 mm.
Dieses Modell eines Mikroskopkopfes wurde als Projektionskopf in den Projektionsmikroskopen (Mikroprojektoren) Carl Zeiss Jena Pictoval verwendet. Der verstellbare Neigungswinkel des Okulartubus, in dem ein Projektionsokular (meist f=100) montiert war, ermöglichte eine Veränderung der Position des projizierten Bildes auf der Projektionsfläche.
Grundlegende Parameter:
- Hersteller
- Carl Zeiss Jena
- Steckmaß für Okulare
- 23,2 mm
- Befestigung am Mikroskoparm
- Ringschwalbe mit einem Durchmesser von 41 mm
Da dieser Mikroskopkopf eine Befestigung für Mikroskope im Carl Zeiss Jena Standard besitzt (eine Ringschwalbe mit einem Durchmesser von 41 mm), kann er an den meisten Mikroskopen dieses Herstellers montiert werden (z. B. Carl Zeiss Jena Eduval, Laboval, Ergaval, Amplival usw.), aber auch an Mikroskopen von Lomo (z. B. Lomo Biolam), IOR und Meopta.
Es erscheint sinnvoll, einige Punkte zu erwähnen:
- niemals mit dem menschlichen Auge durch diesen Mikroskopkopf schauen, wenn sich darin ein Projektionsokular befindet und der Kopf in einem Carl Zeiss Jena Pictoval Mikroprojektor montiert ist. Dies kann aufgrund der sehr hohen Lichtleistung dieses Mikroskops zum Verlust des Sehvermögens führen
- bei der Montage dieses Mikroskopkopfes an einem anderen Mikroskop als einem Carl Zeiss Jena Pictoval kann möglicherweise ein anderer Abbildungsmaßstab als bei den Originalköpfen des jeweiligen Mikroskopmodells erzielt werden
- die Projektion eines mikroskopischen Bildes erfordert sehr viel Licht, also eine starke Beleuchtung. Dies sollte berücksichtigt werden, wenn dieser Kopf zur Projektion eines Bildes von biologischen Mikroskopen mit einer herkömmlichen Glühlampenbeleuchtung verwendet werden soll (z. B. 15 W 6 V), die dafür bei weitem nicht ausreicht
- die visuelle Beobachtung mit diesem Mikroskopkopf kann unbequem sein, da er einen anderen (kleineren) Neigungswinkel als standardmäßige monokulare oder binokulare Mikroskopköpfe besitzt
Hersteller
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Alle Teile
Stammt von
Wofür brauchst du das?
- wenn Sie ein Carl Zeiss Jena Pictoval Mikroskop ohne den originalen Projektionskopf besitzen
- wenn Sie einen solchen Mikroskopkopf an einem anderen Mikroskop von Carl Zeiss Jena oder an einem Mikroskop eines anderen Herstellers verwenden möchten
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
- Carl Zeiss Jena Pictoval
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Eduval-4
- Carl Zeiss Jena Laboval
- Carl Zeiss Jena Laboval-2
- Carl Zeiss Jena Laboval-3
- Carl Zeiss Jena Laboval-4
- Carl Zeiss Jena Laboval Pol
- Carl Zeiss Jena Laboval Fluorescence
- Carl Zeiss Jena Fluoval-2
- Carl Zeiss Jena Amplival
- Carl Zeiss Jena Ergaval
- Carl Zeiss Jena Docuval
- Carl Zeiss Jena Vertival
- Carl Zeiss Jena Epival
- Carl Zeiss Jena Metaval
- Carl Zeiss Jena Fluoval
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lr
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Nf
- Carl Zeiss Jena NfPk
- Carl Zeiss Jena Ng
- Carl Zeiss Jena NU
- Carl Zeiss Jena NU-2
