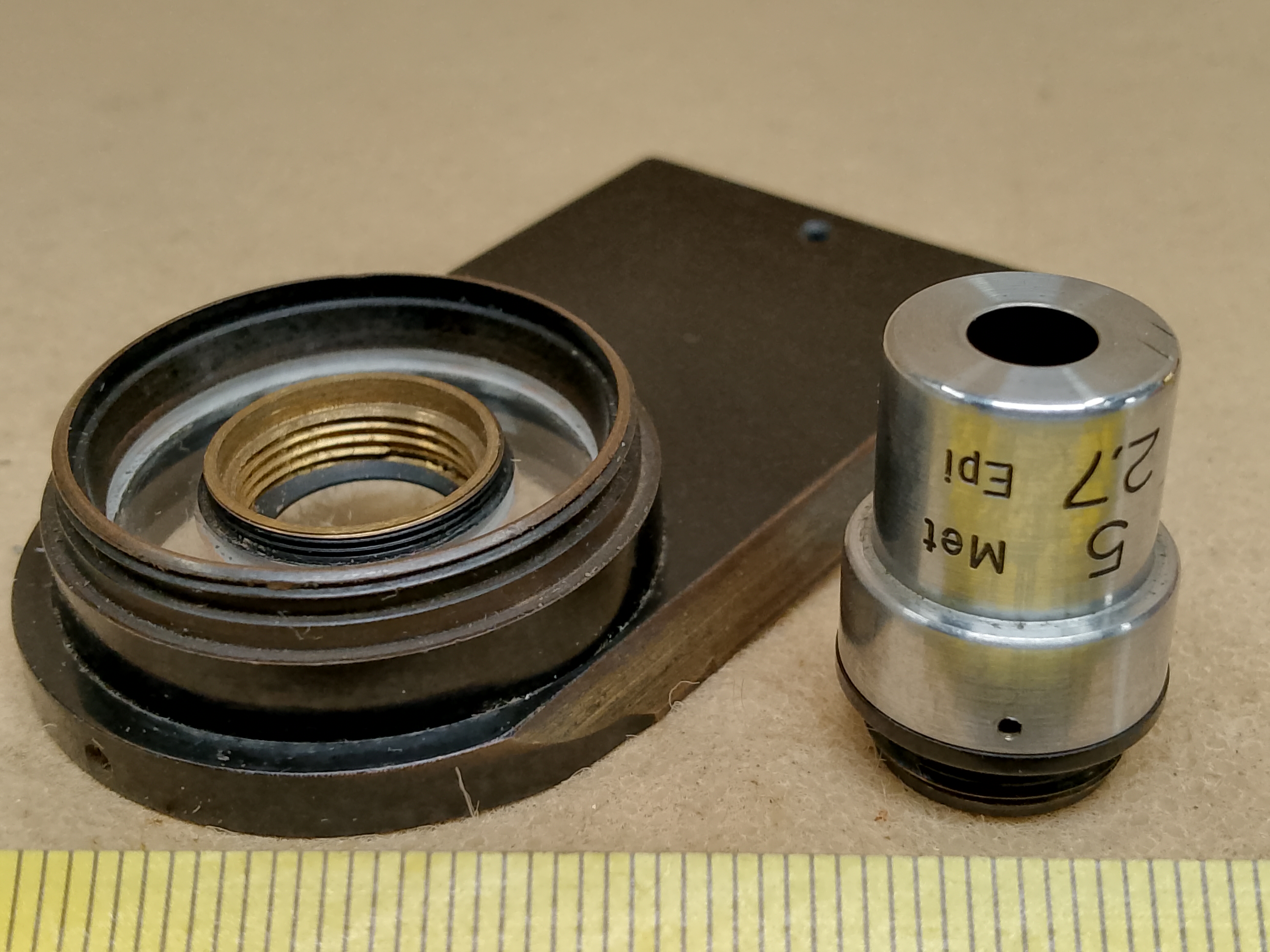

Informationen zum Teil: Carl Zeiss Jena Metalliput - 5 Met / 2,7 Epi Metallmikroskop- Spezialgewinde- Epi-/Met-Objektiv mit Objektivschlitten (5x/0,09) (ID: 99154)

Beschreibung

SEHR (!) selten auf dem Gebrauchtmarkt anzutreffendes spezielles Epi / Met Mikroskopobjektiv der Firma Carl Zeiss Jena.

Kompatibilität:
- Carl Zeiss Jena EPI-Auflichtkondensor W
- Carl Zeiss Jena EPI-Auflichtkondensor WK
- Carl Zeiss Jena Metalliput Metallmikroskop
- Carl Zeiss Jena Met Mi IX Metallmikroskop

Dieses ungewöhnliche Objektiv besitzt ein schmales Spezialgewinde, kann jedoch mit einem Zwischenring mit Korrektionslinse auch an einem normalen Mikroskopstativ verwendet werden (z.B. Carl Zeiss Jena Lg).

Wenn dieses Objektiv mit dem auf unendlich korrigierten Tubus des Carl Zeiss Jena Metalliput Metallmikroskops verwendet wird (real beträgt dort die Tubuslänge 250 mm), ergibt sich die volle Vergrößerung von 5x.
Bei Verwendung dieses Objektivs zusammen mit einem Auflichtkondensor (mit zusätzlicher Zwischenlinse im Tubus, also bei Tubuslänge 160 mm) reichen die Hohlspiegel teilweise unter das Objektiv, wodurch der freie Arbeitsabstand nicht vollständig genutzt werden kann. In diesem Fall beträgt die reale Vergrößerung etwa halb so viel, also etwa 2,7x.

Die Epi / Met Objektive aus den Jahren 1937-1939 besitzen zwei auf dem Gehäuse eingravierte Zahlen: 5 Met / 2,7 Epi.
a) der kleinere Wert gilt für den Einsatz mit EPI-Kondensor (Brennweite der Korrektionslinse = 160 mm)
b) der größere Wert gilt für die Vergrößerung bei Verwendung mit dem Metallmikroskop (Brennweite der Korrektionslinse = 250 mm).
Im Jahr 1940 wurde die Art der Beschriftung der Vergrößerungen auf dem Objektiv geändert und es wurden nur noch die "Lupenvergrößerung" sowie der Wert der numerischen Apertur angegeben.

Information: Quelle dieser Informationen ist die Website des Zeiss-Archivs. Diese Angaben werden hier zur Verbreitung von Wissen über seltene Mikroskopelemente gemacht.
