Informationen zum Teil: Carl Zeiss Jena Jenamed Histology Mikroskopkondensor Apertur-Irisblende (ID: 99469)
Carl Zeiss Jena Jenamed Histology microscope condenser aperture iris diaphragm
Hauptbild
Beschreibung

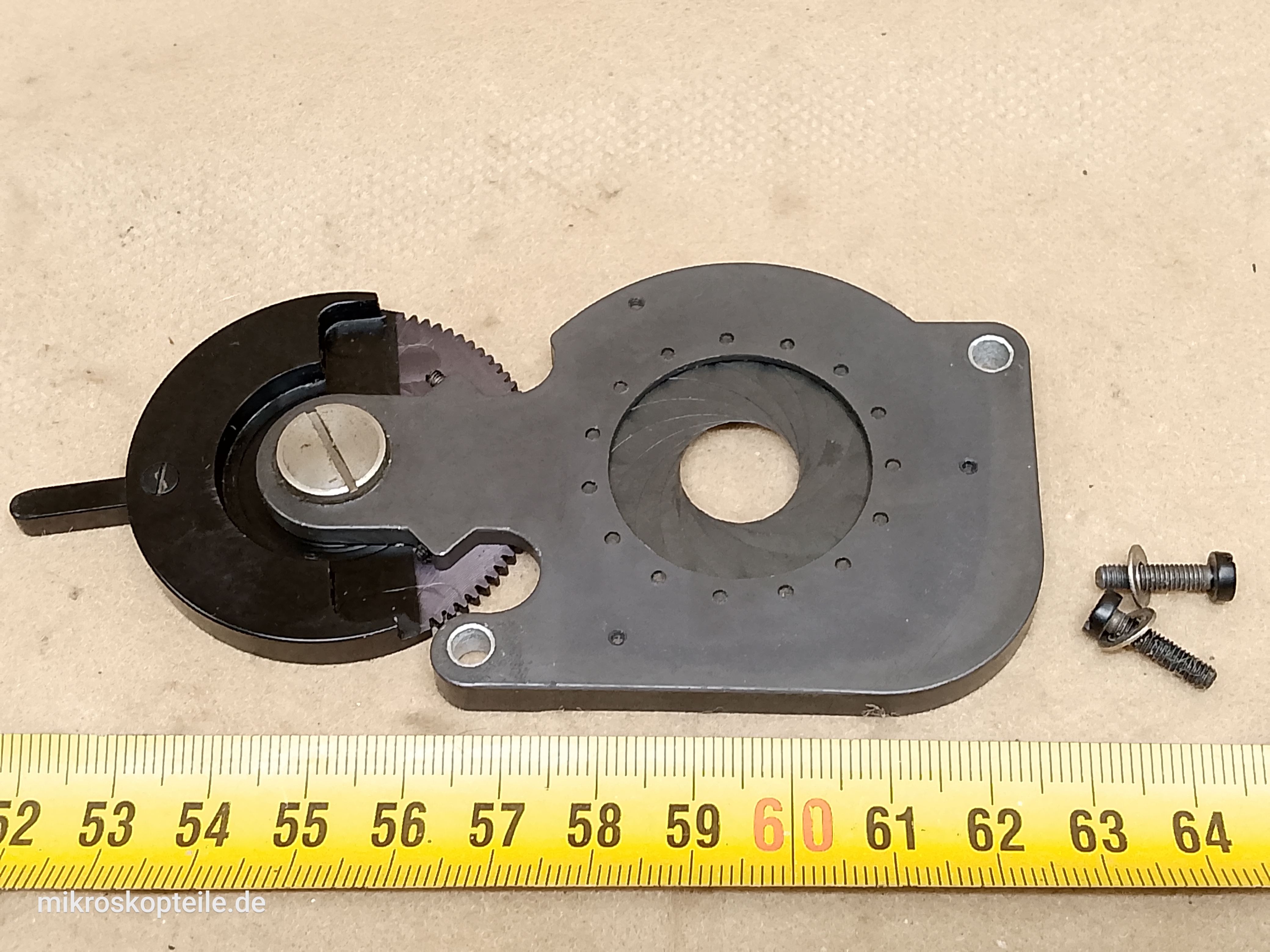

Carl Zeiss Jena Jenamed Histology Mikroskopkondensor Apertur-IrisblendeIrisblende (Iris-Diaphragma) für den Mikroskopkondensor von Carl Zeiss Jena Jenamed Histology Mikroskopen. Es handelt sich um eine Aperturblende.
Diese Blende PASST NICHT für Carl Zeiss Jena Mikroskope:
- Jenamed 2
- Jenamed Variant
- Jenamed Cytology
- Jenamed Hematology
- Jenamed Fluorescence
Mechanisch wird diese Blende unter dem Kondensor montiert. Das komplette Blendenmodul wird mit zwei Schrauben am Mikroskopstativ befestigt. Es ist mechanisch nicht mit dem Kondensor verbunden - es handelt sich um separate Elemente. Der Hebel (Stift) zum Öffnen und Schließen der Blende ragt durch eine spezielle Öffnung an der Vorderseite des Mikroskops heraus, wodurch die Blendenöffnung eingestellt werden kann. Diese Öffnung befindet sich in der Abdeckung des Filterrades - hier werden weitere Zusammenhänge zwischen den einzelnen Elementen des Lichtstrahls sichtbar.
In Carl Zeiss Jena Jenamed Mikroskopen gibt es keine Feldblende.
Der Austausch des Aperturblenden-Moduls in einem Carl Zeiss Jena Jenamed Histology Mikroskop kann erforderlich sein:
- wenn einzelne Lamellen der Irisblende beschädigt (verbogen oder gebrochen) werden
- wenn der Hebel zum Öffnen und Schließen der Blende abbricht
- wenn die Zähne des im Modul eingebauten Zahnrades beschädigt werden
Metallische, gegossene oder spritzgegossene Mikroskopteile von Carl Zeiss Jena besitzen eigene Teilenummern. Dieses Teil trägt die Nummer 2714 (vollständige Kennzeichnung: Si10 CZ 2714). Das Irisblenden-Modul der übrigen Carl Zeiss Jena Jenamed Mikroskopmodelle trägt die Nummer Si10 CZ 2713.
Hersteller
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Alle Teile
Stammt von
Wofür brauchst du das?
- als Reparaturteil in Form des Austauschs des kompletten Teils, wenn dieses oder eines seiner Elemente beschädigt oder von sehr schlechter Qualität ist
- einige Anwendungsbeispiele sind in der Beschreibung angegeben
- wenn Sie ein solches Modul mit Irisblende für eigene DIY-Projekte verwenden möchten.
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
- Carl Zeiss Jena Jenamed Histology
- Carl Zeiss Jena Jenamed
