Informationen zum Teil: Carl Zeiss Jena Ergaval / Amplival Mikroskop Grob- und Feintriebs-Welle | Service Ersatzteil (ID: 99431)
Carl Zeiss Jena Ergaval / Amplival microscope coarse and fine focus shaft | repair spare part
Hauptbild
Beschreibung
Carl Zeiss Jena Ergaval / Amplival Mikroskop Grob- und Feintriebs-Welle | Service ErsatzteilService-Mikroskopteil (Reparaturelement) für Carl Zeiss Jena Ergaval / Amplival Mikroskope und verwandte Modelle.

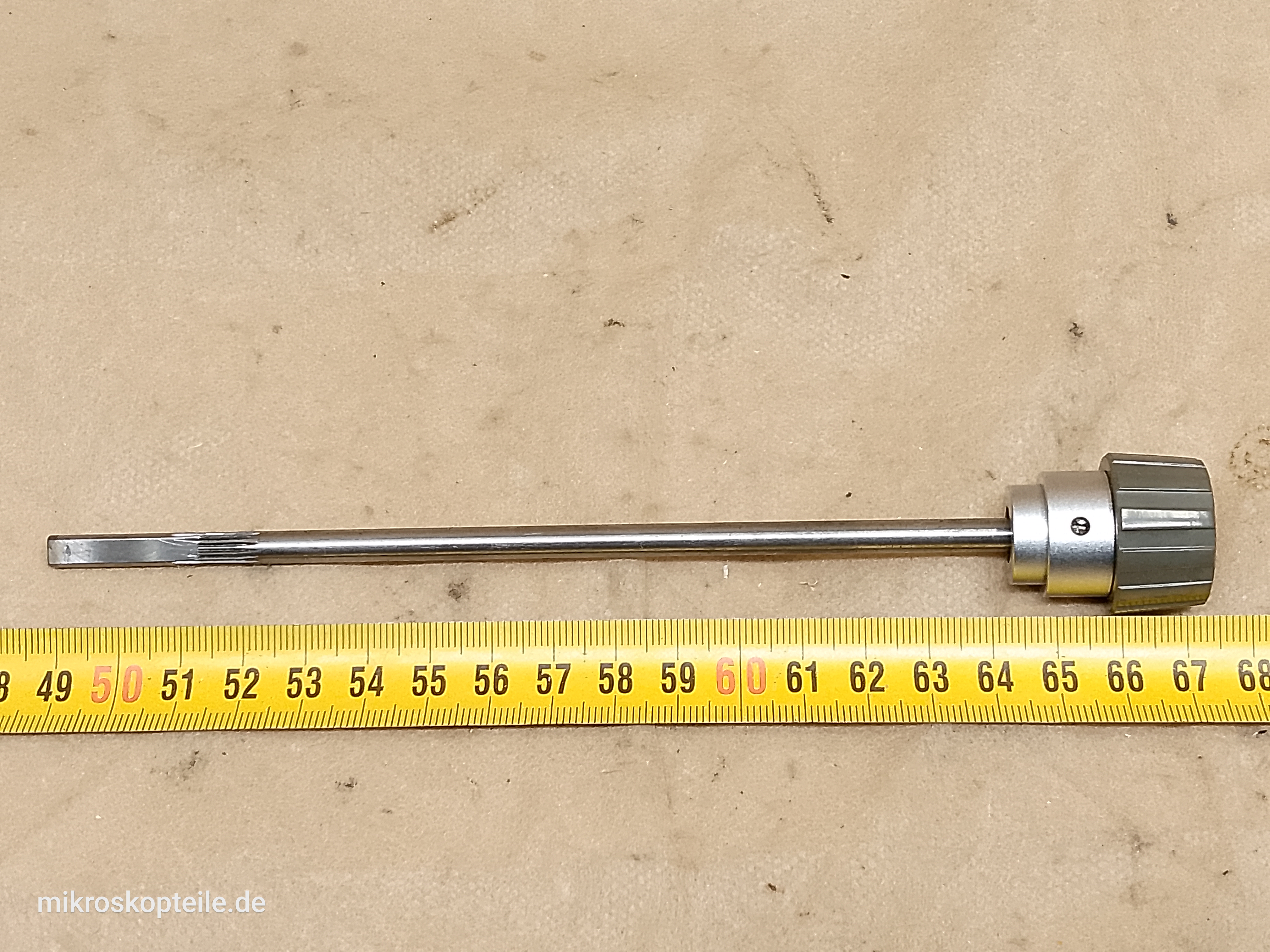

Es handelt sich um die Welle für Grob- und Feintrieb, also diejenige Welle, an deren beiden Enden sich die Einstellknöpfe an den Seiten des Mikroskops befinden. Auf einem Teil dieser Welle befindet sich eine Zahnstange bzw. genauer gesagt handelt es sich um eine Zahnwelle. Beim hier gezeigten und angebotenen Element ist am linken Ende der Welle der Feintriebknopf (Mikrotrieb) montiert. Beachte bitte, dass die linken und rechten Knöpfe zwar identisch sind - zu ihrer Befestigung werden jedoch Schrauben unterschiedlicher Länge verwendet: der linke Knopf wird mit einer 12 mm langen Schraube befestigt, der rechte Knopf dagegen mit einer 16 mm langen Schraube. Genaue Informationen zu den Schrauben für die Befestigung der Grob- und Feintriebknöpfe findest du hier: [[ LINK ]]
Solche Triebwellen werden in folgenden Mikroskopen verwendet:
- Carl Zeiss Jena Ergaval
- Carl Zeiss Jena Amplival (und dessen Varianten: Fluoval, Epival, Vertival, Interphako)
- Carl Zeiss Jena Metaval
- Carl Zeiss Jena Docuval
Diese Grob- und Feintriebwelle kann helfen, wenn bei Carl Zeiss Jena Ergaval / Amplival Mikroskopen und verwandten Modellen folgende Probleme auftreten:
- wenn sich die Welle verbogen hat, wodurch man beim Drehen ein Überspringen spürt (sehr häufiger Defekt)
- wenn die Schraube zur Befestigung des Feintriebknopfes abgebrochen oder abgerissen ist, wodurch ein Teil der Schraube in der Welle stecken geblieben ist
- wenn auf der Welle der linke Feintriebknopf fehlt oder beschädigt ist
- wenn am rechten oder linken Ende der Welle das Gewinde beschädigt ist, auf welches die Feintriebknöpfe geschraubt werden
- wenn die Zahnstange auf der Welle (denn eine solche Welle ist eine Zahnwelle) beschädigt wurde
Hersteller
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Alle Teile
Stammt von
Wofür brauchst du das?
- als Serviceelement in Form des Austauschs der gesamten Einheit, wenn im reparierten Mikroskop genau dieses Element oder dessen Bestandteil beschädigt ist
Kompatibilität
Dieses Mikroskopteil ist kompatibel mit folgenden Mikroskopmodellen:
