Zeiss Axiolab Handgriff für den 453510 mechanischen XY Mikroskoptisch - Fotogalerie

Beschreibung dieses Teils:

Kompletter Manipulator des mechanischen XY-Tisches für die Carl Zeiss Axiolab Mikroskope und ähnliche Modelle.

Es ist eine komplette Bedieneinheit für den mechanischen Mikroskoptisch, die ein genaues Verschieben des Präparates in beiden Achsen X und Y der Tischfläche ermöglicht. Der Manipulator besteht aus zwei koaxialen Drehknöpfen und zwei koaxialen Antriebswellen - einer äußeren und einer inneren, die mit getrennten Ritzeln unterschiedlichen Durchmessers enden.

Dieser Manipulator wurde aus dem Mikroskoptisch Zeiss 453510 (andere Schreibweise der Nummer: 45 35 10) ausgebaut. Auf dem letzten Foto in der Galerie ist der ganze Tisch zu sehen, aus dem er stammt.

Auf dem Gebrauchtmarkt sowie in der Service-Dokumentation findet man zahlreiche Bezeichnungen für diese Baugruppe. Zu den am häufigsten verwendeten Begriffen gehören unter anderem:
- Kreuztisch-Manipulator
- XY-Tisch-Manipulator
- Manipulator des mechanischen Tisches
- Tischtrieb
- Objektführer
- Tischantrieb
- Koaxialtrieb des Kreuztisches
- Bedieneinheit des Mikroskoptisches
- manueller XY-Tischantrieb
- Steuermechanismus des Kreuztisches

Solche Manipulatoren werden beim Transport des Mikroskops sehr oft mechanisch beschädigt. Da sie über die Kontur des Stativs hinausragen, nehmen gerade sie beim Sturz oder bei unsachgemäßer Verpackung des Gerätes als Erste die Energie des Aufpralls auf.

In vielen Fällen wird nicht der ganze Manipulator beschädigt, sondern nur eines seiner Bauteile. Am häufigsten sind es die Drehknöpfe, die Antriebswellen, die koaxialen Hülsen oder die Befestigungsteile. Deshalb befinden sich in dieser Datenbank auch alle wichtigsten Bauteile dieses (und anderer) Manipulatoren, die einzeln als Serviceteile angeboten werden.

Eine Beschädigung des Manipulators macht die weitere Arbeit mit dem Mikroskop nicht unmöglich. Das Präparat lässt sich von Hand verschieben oder man montiert einen einfachen Objekthalter ohne XY-Verschiebung. Eine solche Lösung bewährt sich bei kleinen Vergrößerungen, bei der Arbeit mit Objektiven über 40x (zum Beispiel 60x, 63x, 80x oder 100x) wird das genaue Verschieben des Präparates von Hand jedoch sehr schwierig. Bei Gesamtvergrößerungen über etwa 400x führt schon eine kleine Bewegung der Hand dazu, dass sich das Bild um eine beträchtliche Strecke im Sehfeld verschiebt. Der mechanische Manipulator ermöglicht ein sehr weiches, kontrolliertes und wiederholbares Verschieben des Präparates in beiden Achsen, was besonders bei der Beobachtung mit Ölimmersion und beim Anfertigen fotografischer Dokumentation wichtig ist.

Der Objekttisch, aus dem dieser Manipulator stammt, war im Mikroskop Zeiss Axiolab re, P/N 45 09 05 (andere Schreibweise: 450905), montiert. Dasselbe Tischmodell wird jedoch auch an folgenden Varianten montiert:
- Zeiss Axiolab drb KT, trägt ebenfalls die Nummer 45 09 05 (450905)
- Zeiss Axiolab E re, 45 09 07 (450907)
- Zeiss Axiolab A, 45 09 09 (450909)
- Zeiss Axiolab Pol, 45 09 10 (450910)

Dieses Teil ist kein Ersatzteil für die Reparatur des Mikroskops. Es ist ein Bauteil des Objekttisches - und der Tisch lässt sich mit jedem kompatiblen Zeiss Mikroskop und sogar mit anderen verwenden, auf deren Tischträger sich ein solcher Tisch aufsetzen oder anschrauben lässt.

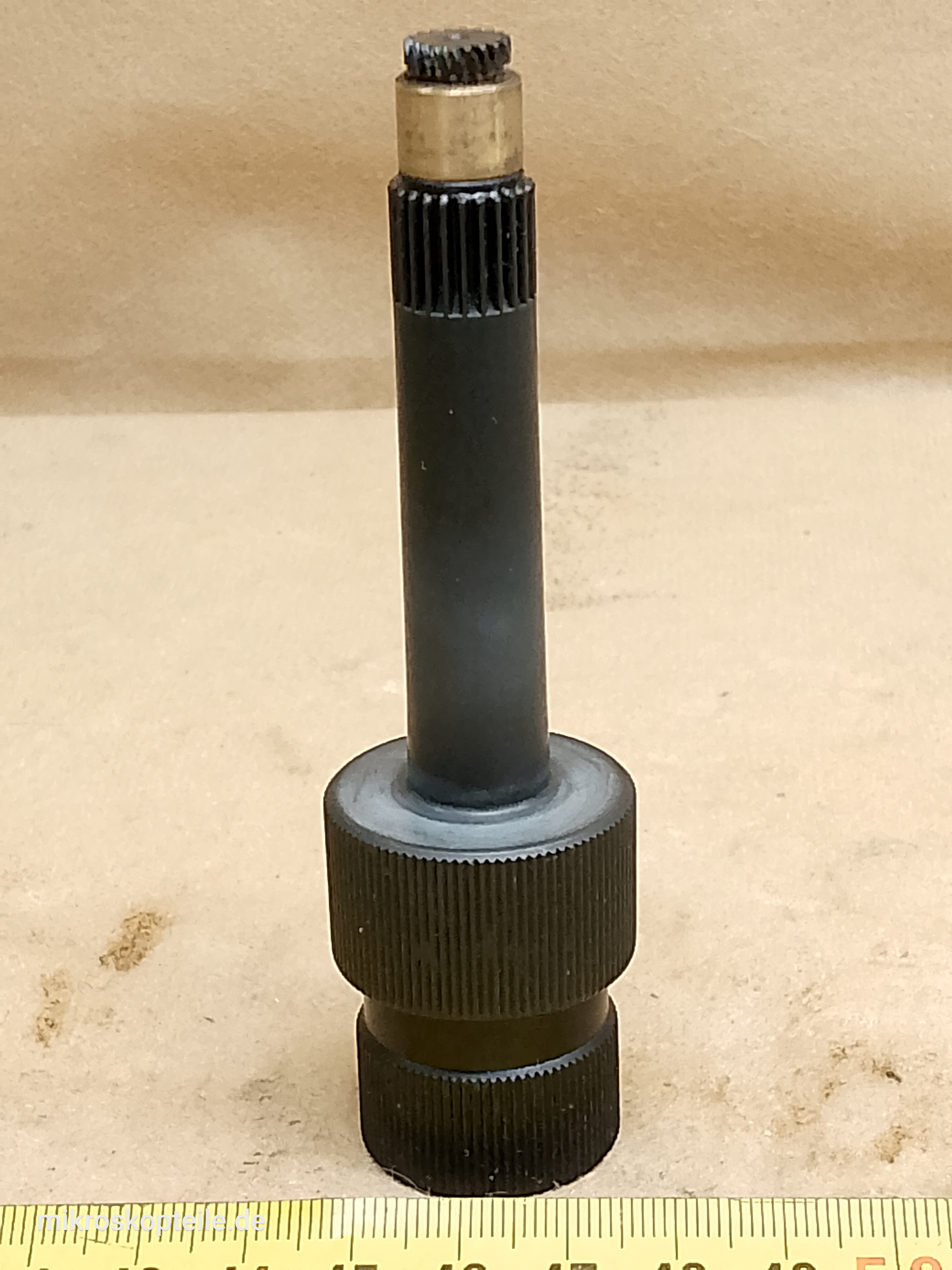

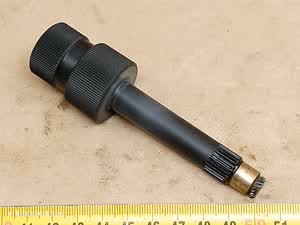

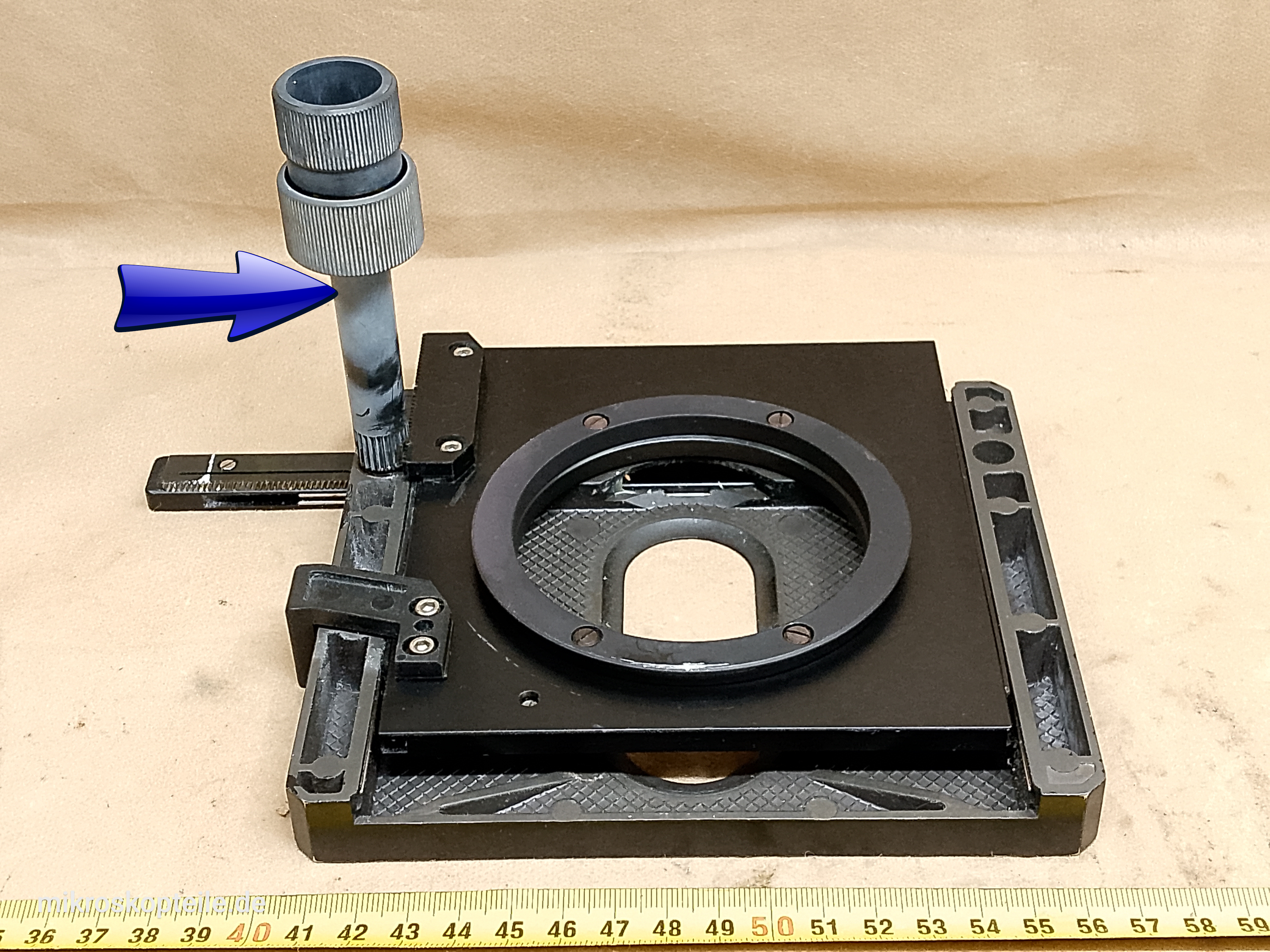

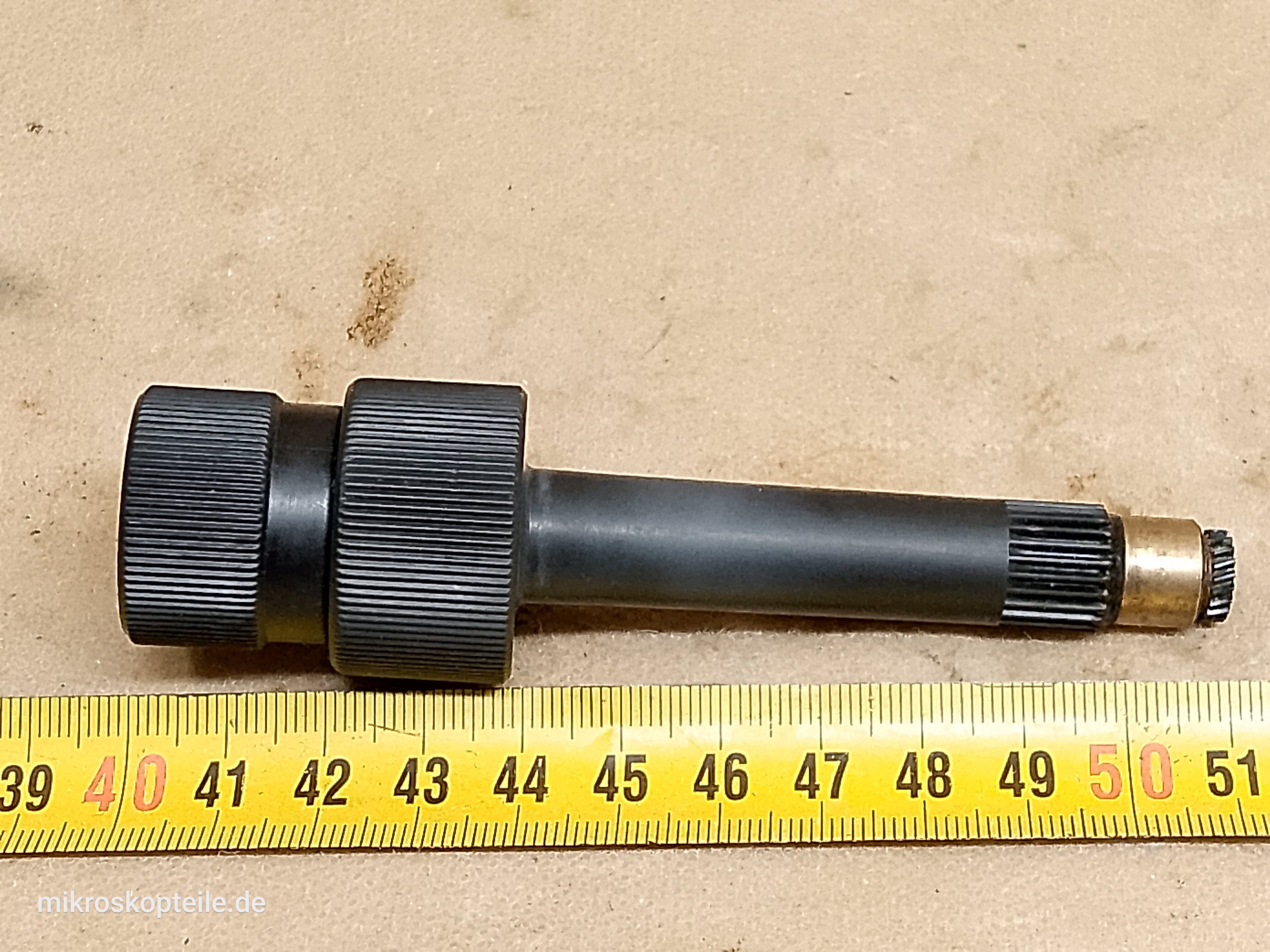

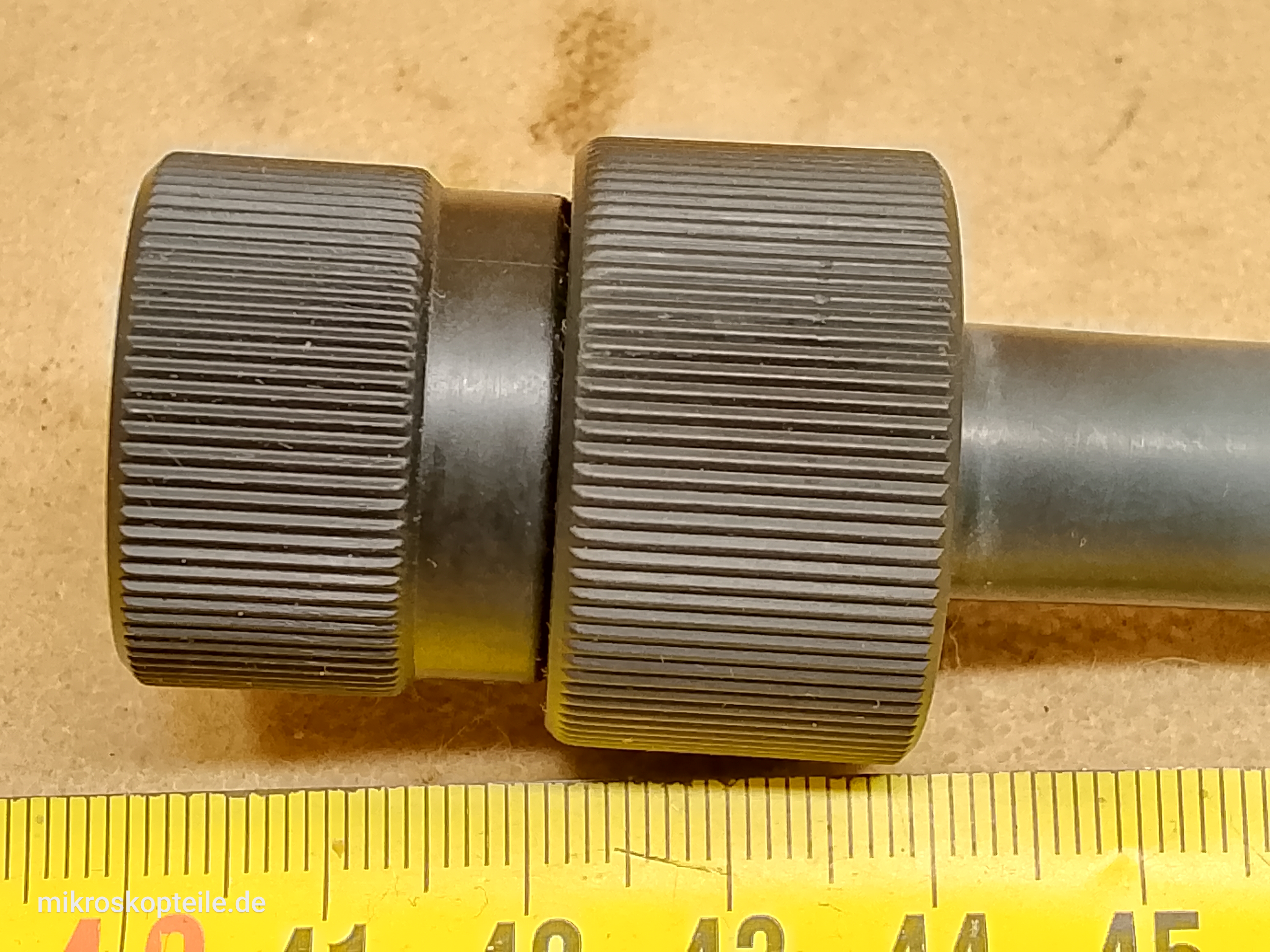

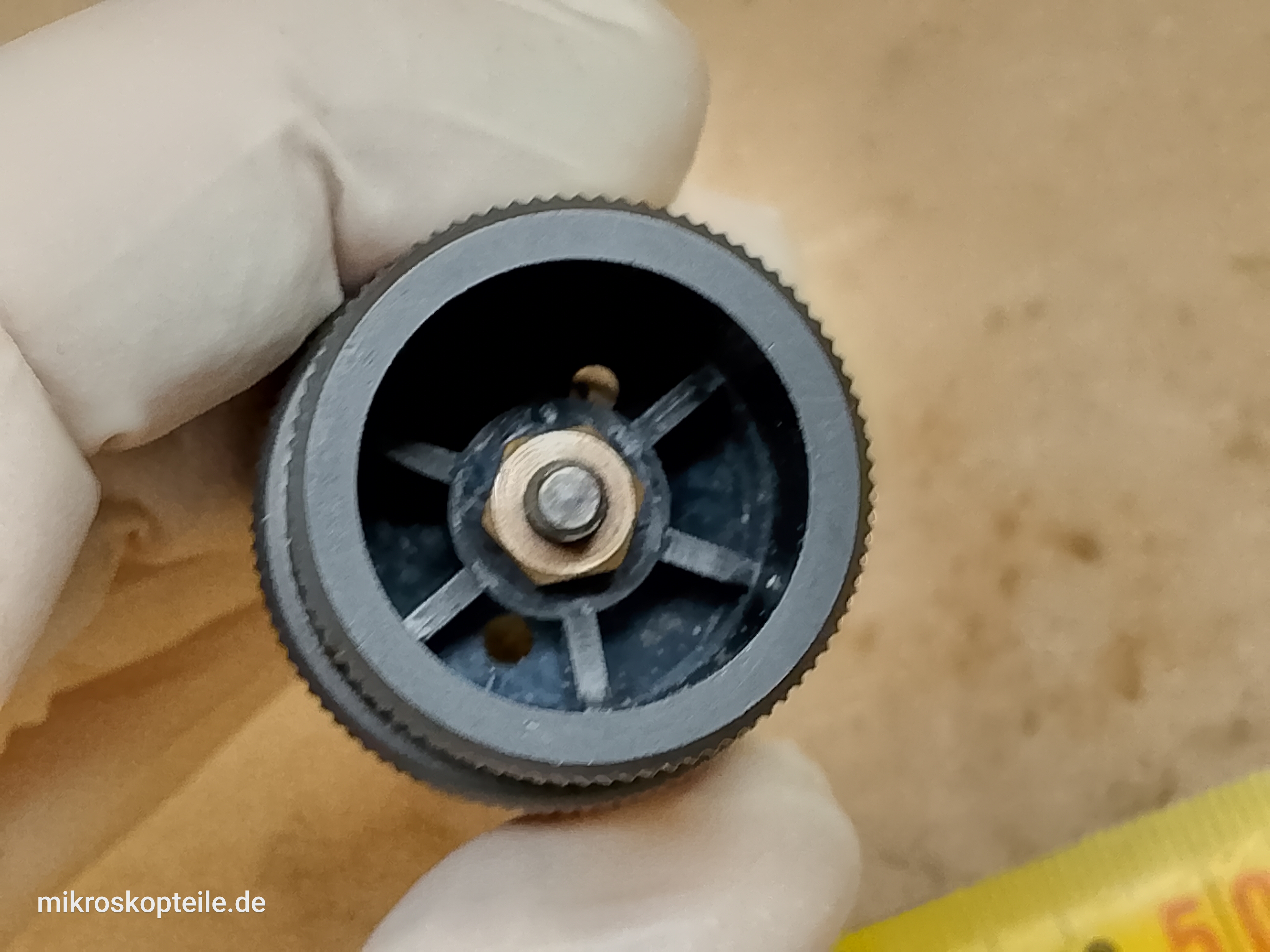

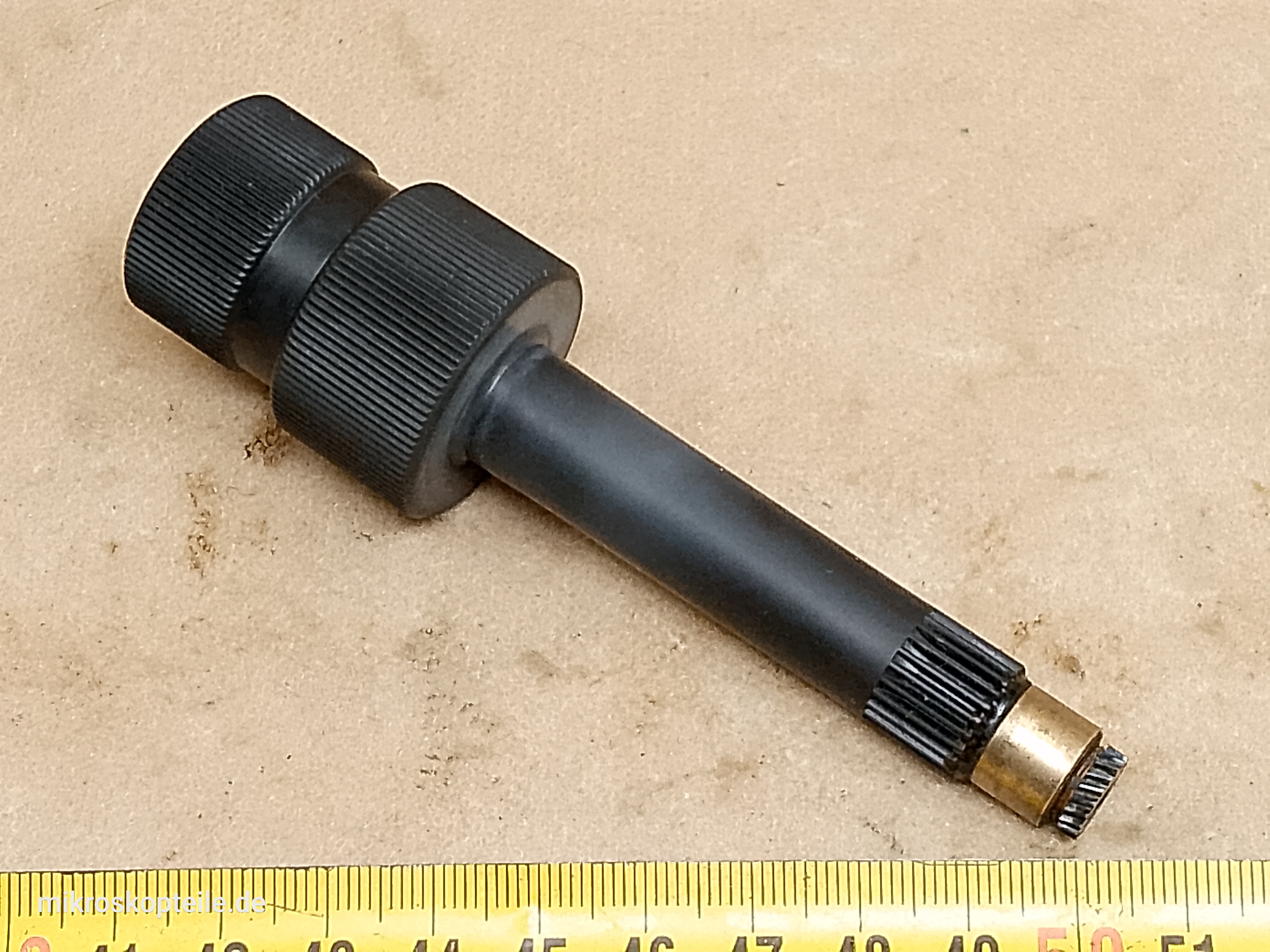

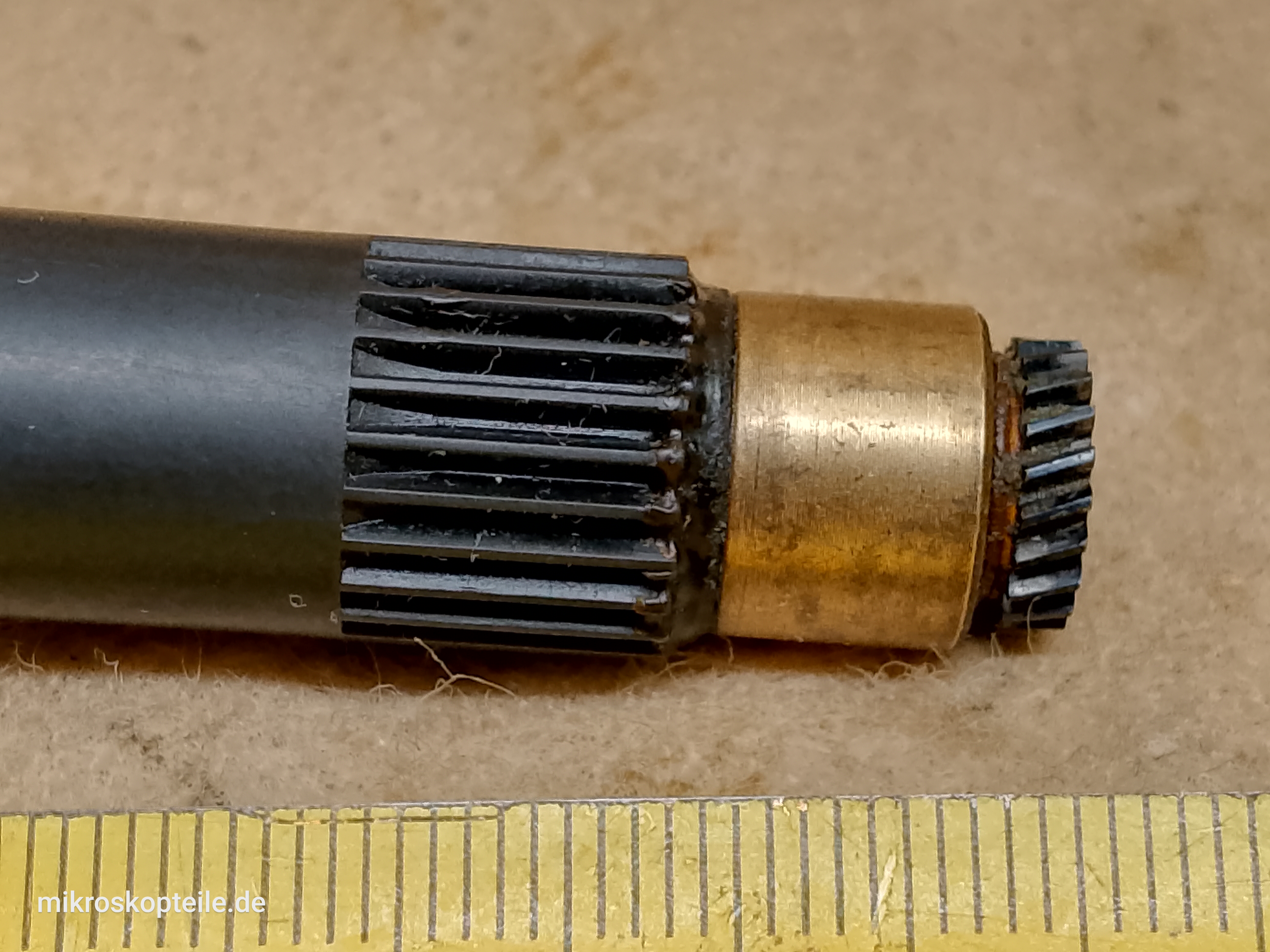

In der Galerie sind genaue Fotos dieses Manipulators zu sehen. Auf jedem Foto ist ein Maßstab mit Millimeterteilung zu sehen. Auf dem letzten Foto ist der ganze Mikroskoptisch Zeiss 453510 zu sehen, und ein Pfeil zeigt, um welches Bauteil es geht und wo es sich im Tisch befindet, damit sich dieses Teil eindeutig identifizieren lässt.

Wofür wird dieses Teil benötigt?

• wenn du einen unvollständigen Tisch hast, an dem dieser Manipulator fehlt (zum Beispiel hat jemand die Reparatur nicht zu Ende geführt)
• wenn du einen Tisch hast, an dem der Manipulator nicht funktioniert oder in sehr schlechtem Zustand ist (er dreht sich schwer oder ungleichmäßig)
• wenn du einen genauen koaxialen Trieb für ein eigenes DIY-Projekt brauchst, zum Beispiel im Bereich Makrofotografie oder zum Drehen eines Objektes für 3D-Filme

Zu welcher Kategorie gehört dieses Teil?
