Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult - Fotogalerie
Die Galerie enthält Fotos aus verschiedenen Perspektiven sowie Detailaufnahmen dieses Mikroskopteils. Durch Klicken auf den "Einzelbildmodus" Button, können weitere Informationen angezeigt werden.
SERMIK_ID: 99952
Das Bild #1 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #2 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #3 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #4 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #5 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #6 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #7 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #8 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Das Bild #9 - Zeiss 451749 - Corcom 6VM4S Netzeingang mit Spannungswahl und Sicherungen für das Axiovert Bedienpult
Beschreibung dieses Teils:
Corcom 6VM4S - Netzeingang mit Spannungswahl und Sicherungen für das Zeiss Axiovert Bedienpult 45 17 49.

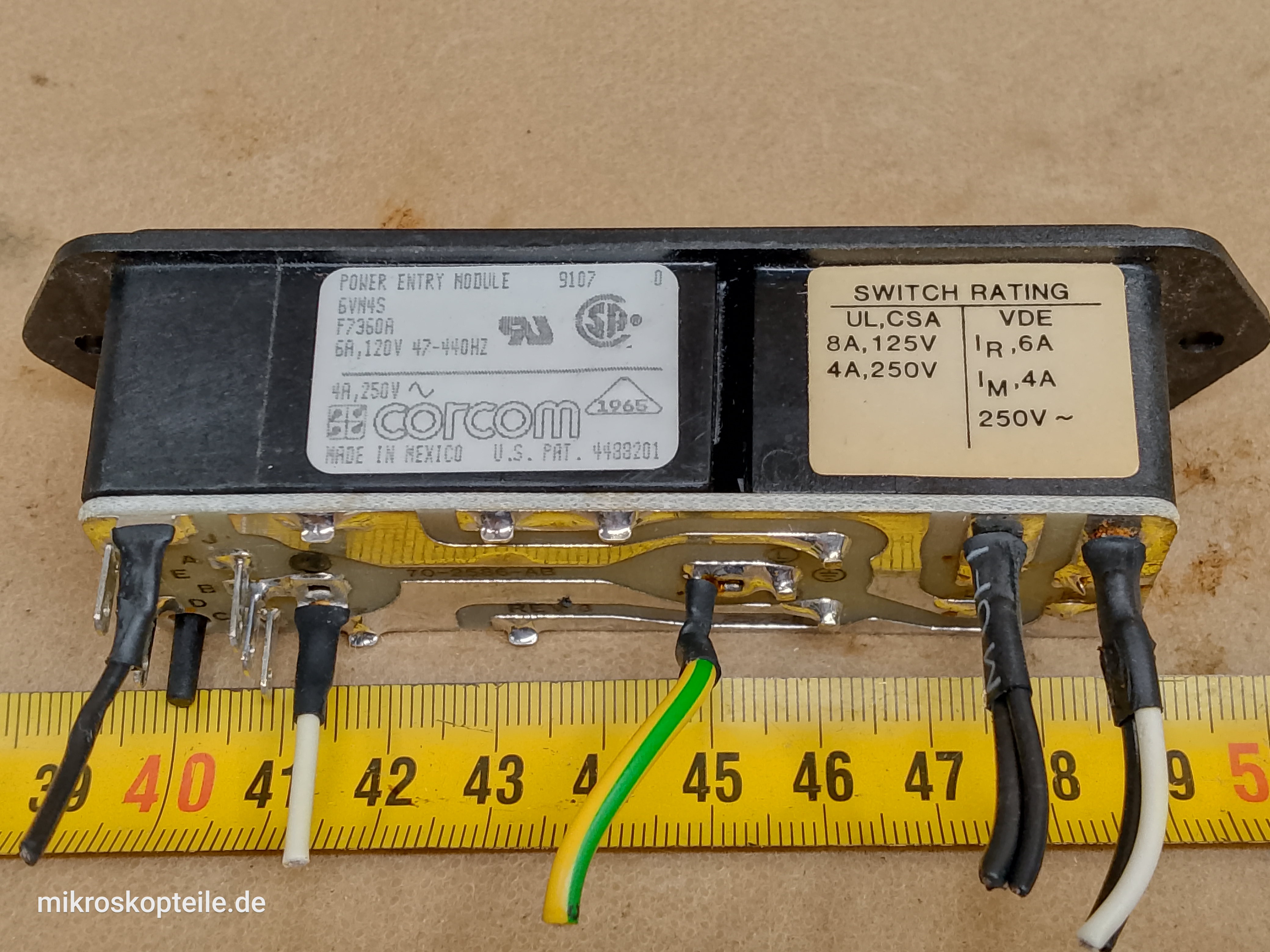

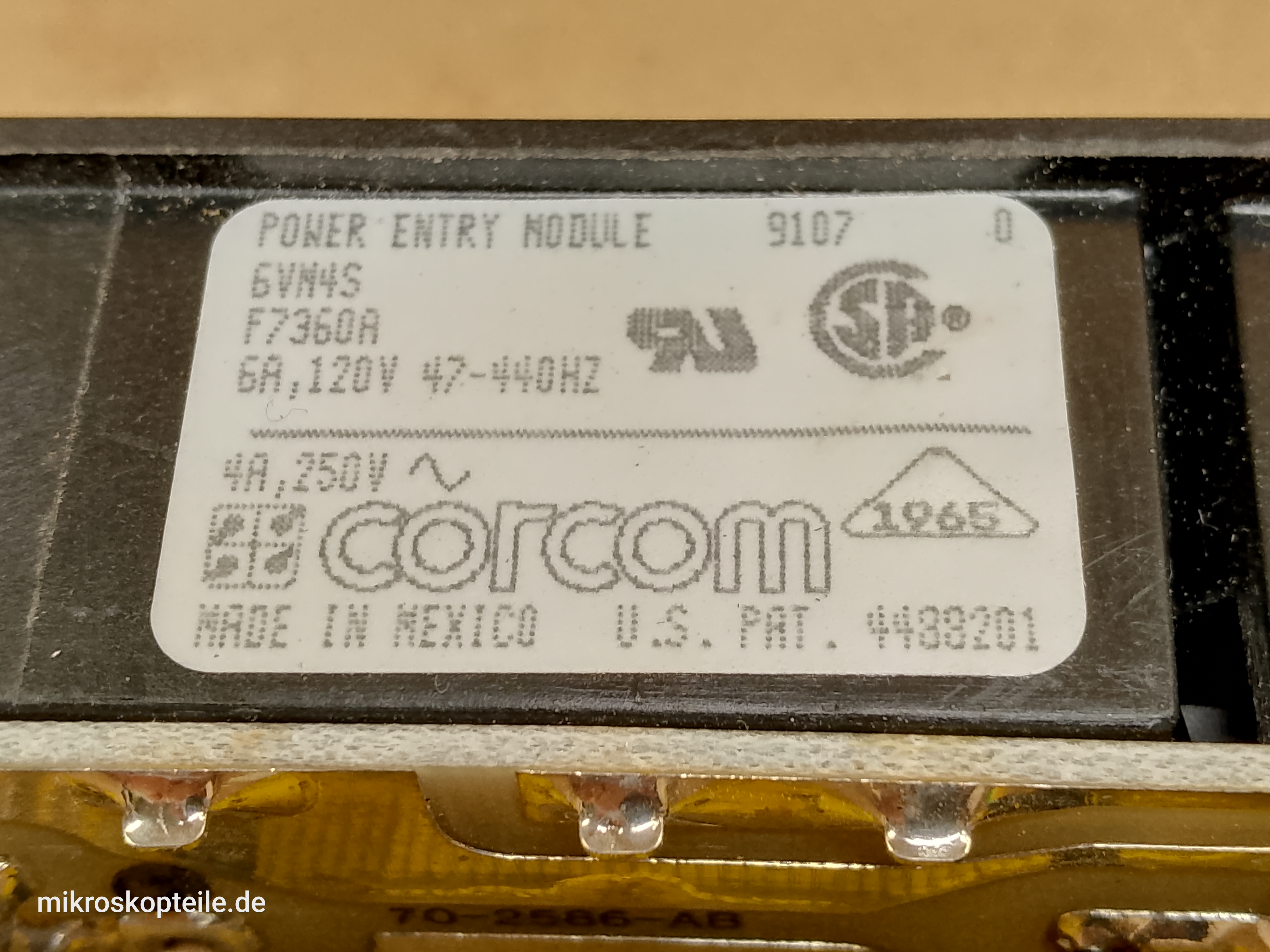

Aufschrift auf dem Aufkleber dieses Moduls:
POWER ENTRY MODULE 9107
6VM4S
F7360A
6A,120V 47-440HZ
4A,250V
MADE IN MEXICO U.S. PAT. 4488201

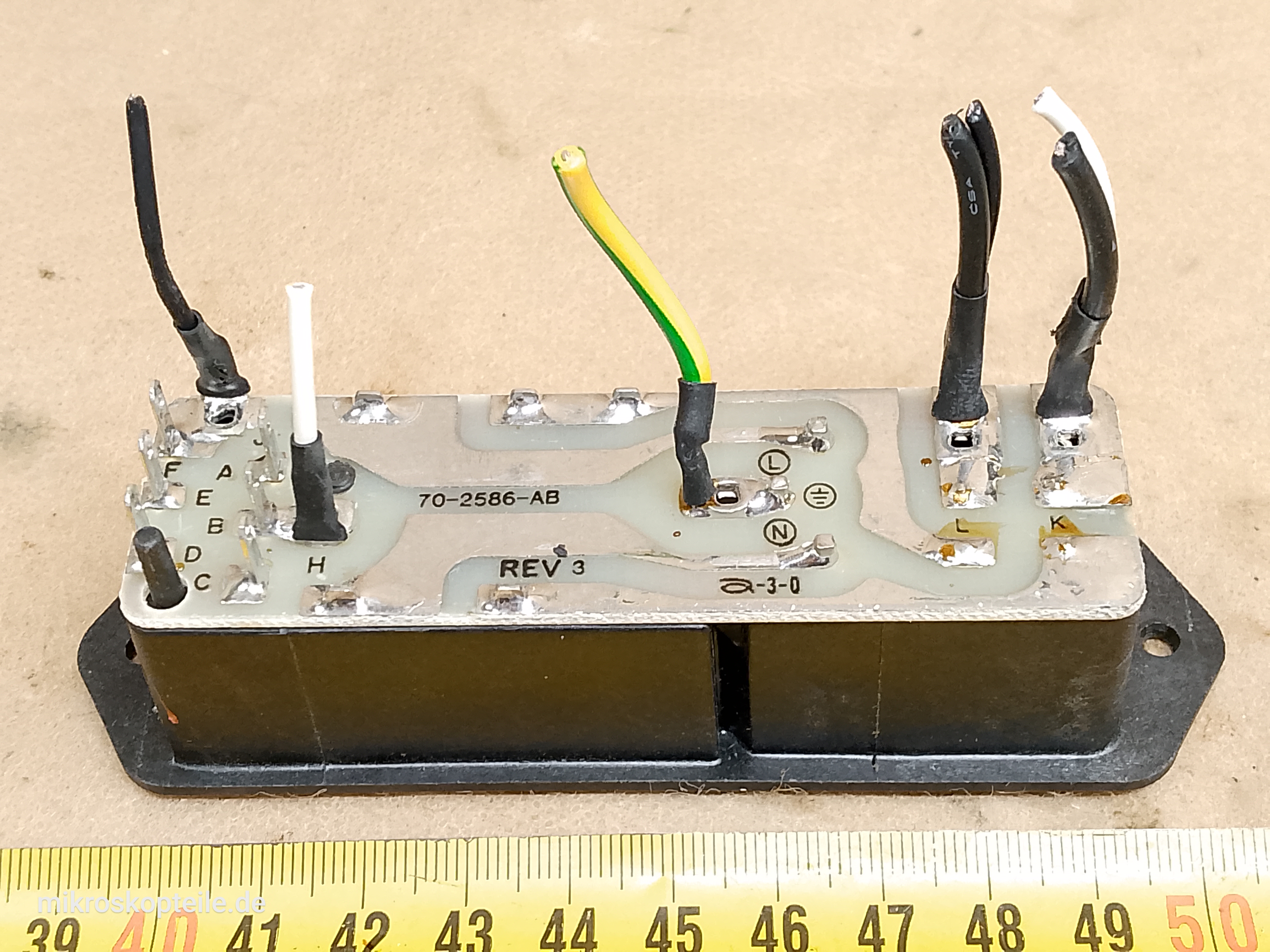

sowie auf der geätzten Leiterplatte:
70-2586-AB
REV 3

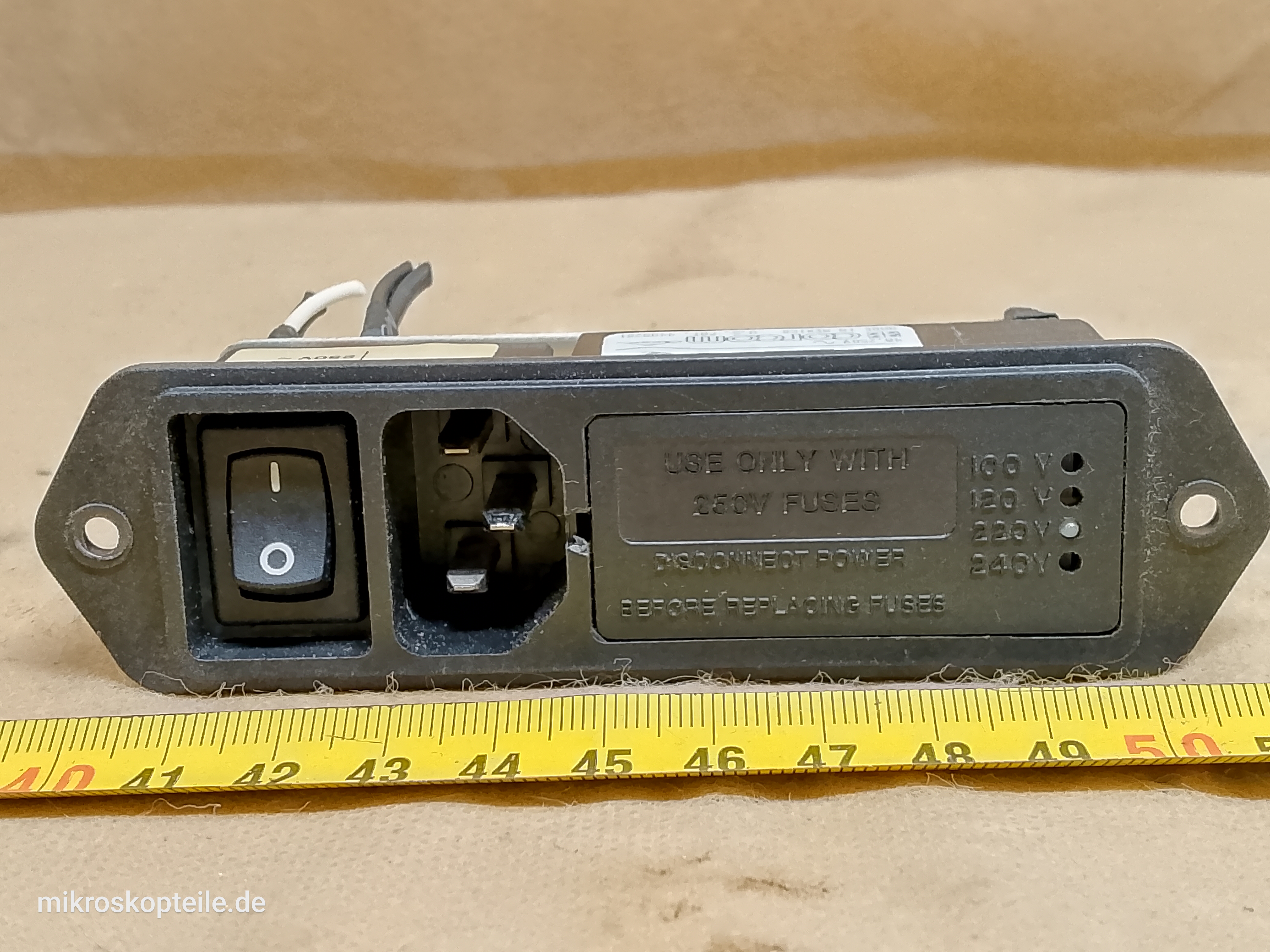

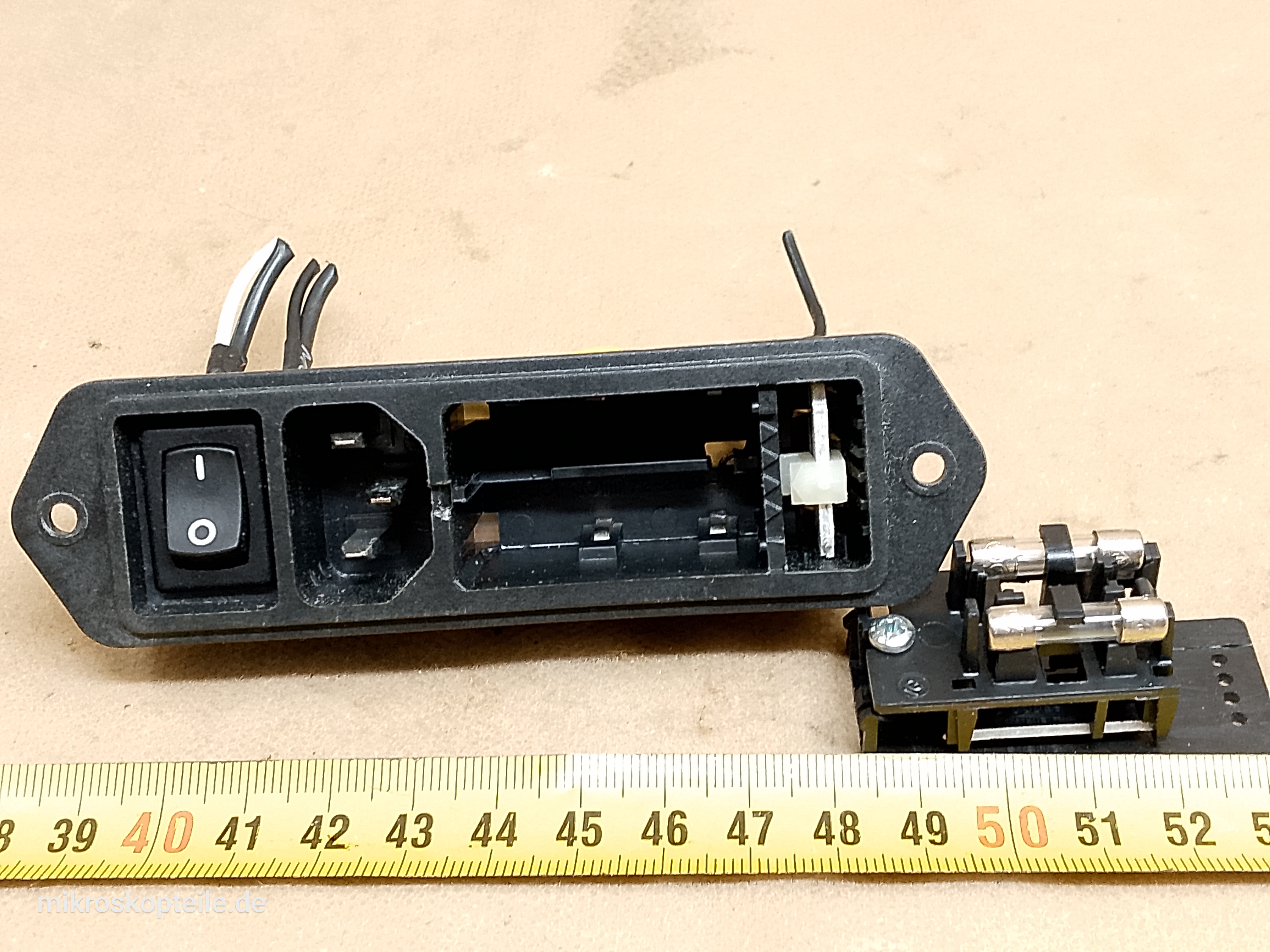

Das Zeiss Axiovert Bedienpult 45 17 49 (andere Schreibweise der Nummer: 451749) hat keine klassische Buchse, an die man das Netzkabel anschließt. Stattdessen sitzt dort genau dieses Modul Corcom 6VM4S, das vier Funktionen in einem Gehäuse vereint: Netzbuchse IEC C14, Wippschalter 0-1 (on / off), Halter für zwei Sicherungen 5x20 mm und eine herausnehmbare Spannungswahlkarte.
Hinweis: dieses Exemplar ist zur Zeit auf 220V eingestellt - achten Sie darauf und stellen Sie gegebenenfalls die richtige Eingangsspannung ein, bevor Sie es in Ihrem Axiovert Bedienpult in Betrieb nehmen.
Die letzten Bilder in der Galerie zeigen, woher dieses Modul ausgebaut wurde. Dort sehen Sie:

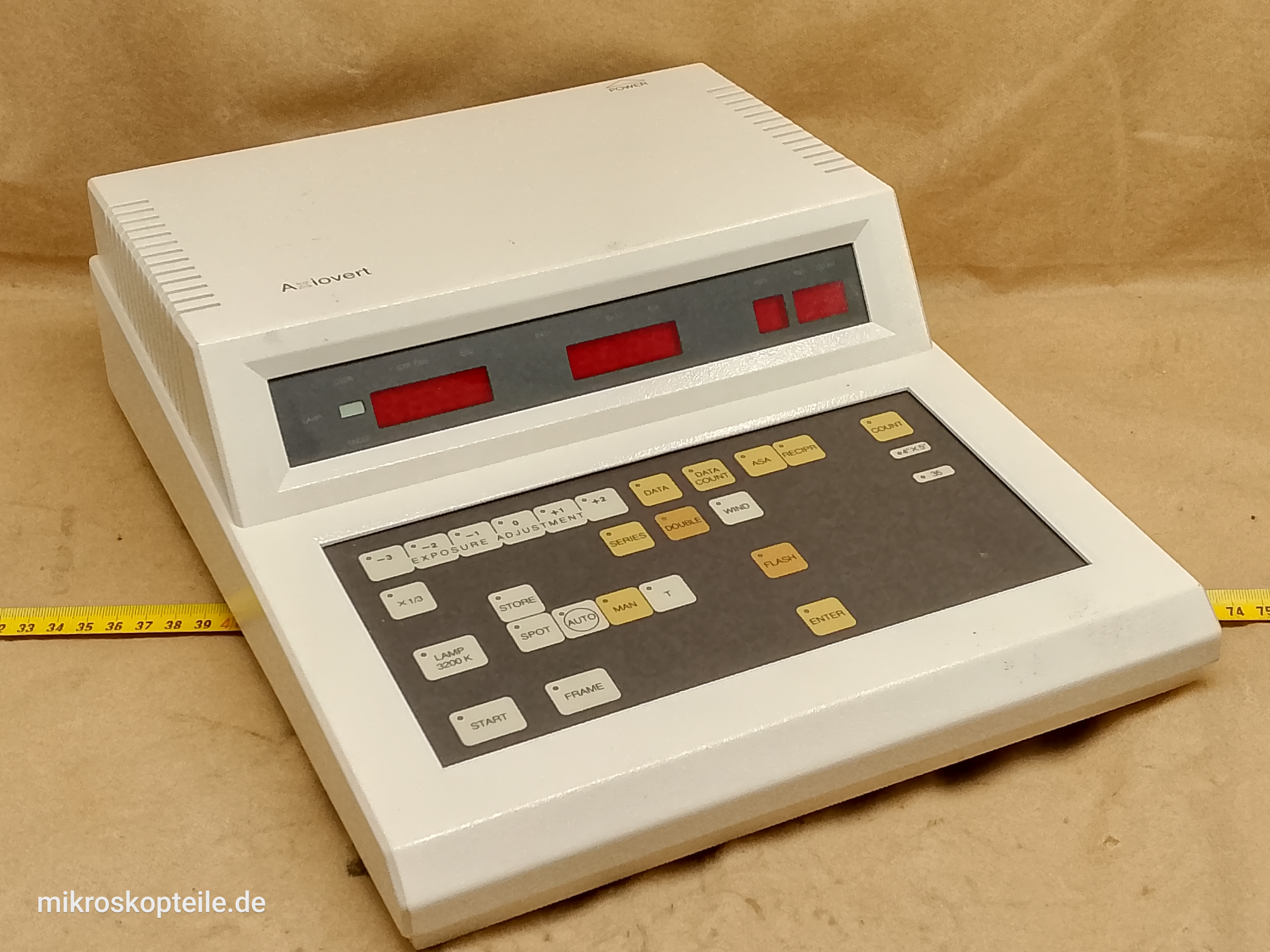

- das komplette Gerät Zeiss Axiovert Bedienpult 45 17 49

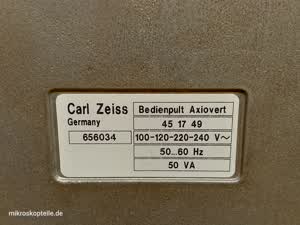

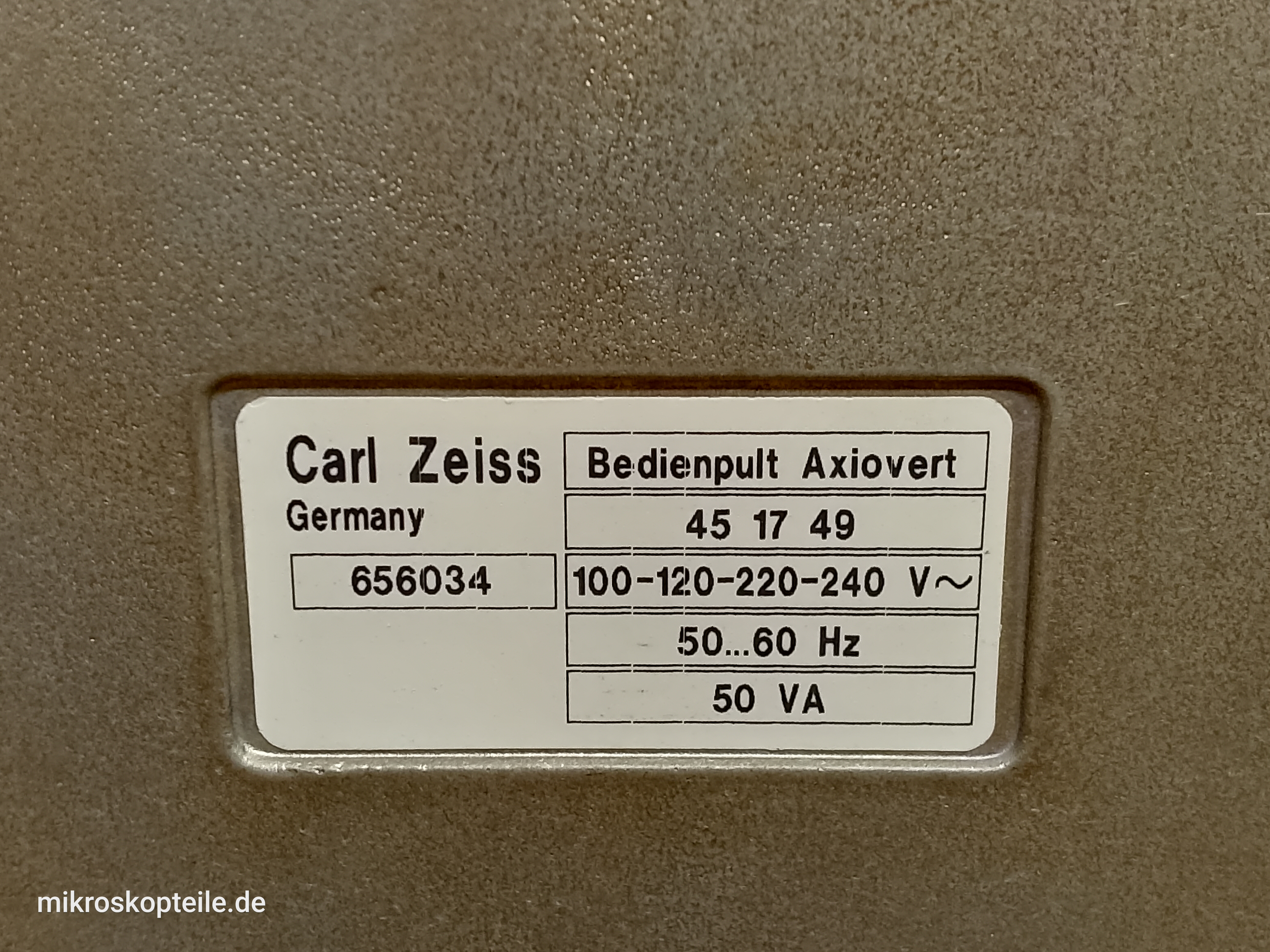

- sein Typenschild

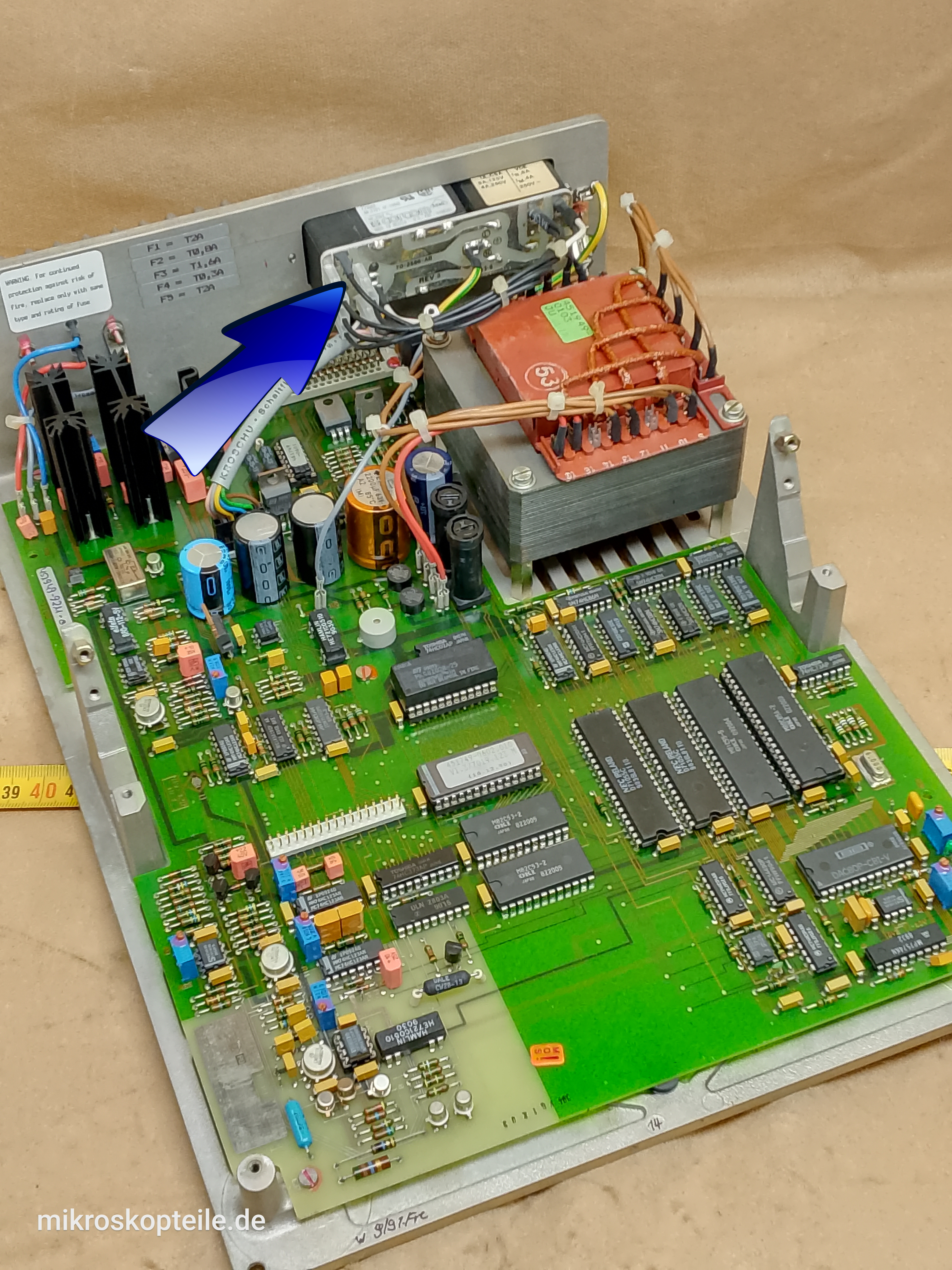

- ein Foto dieses Gerätes mit abgenommenem Gehäuse, auf dem ein Pfeil die Einbaustelle dieses Moduls zeigt
Wofür wird dieses Teil benötigt?
- als Serviceteil für die Reparatur des Zeiss 451749 Axiovert Bedienpults, z.B. wenn die Netzbuchse oder der Schalter defekt ist
