Leitz Wetzlar 512821/20 Mikroskop linke Kunststoff-Frontblende mit Augenabstand-Skala für den Binokularkopf - Fotogalerie

Beschreibung dieses Teils:

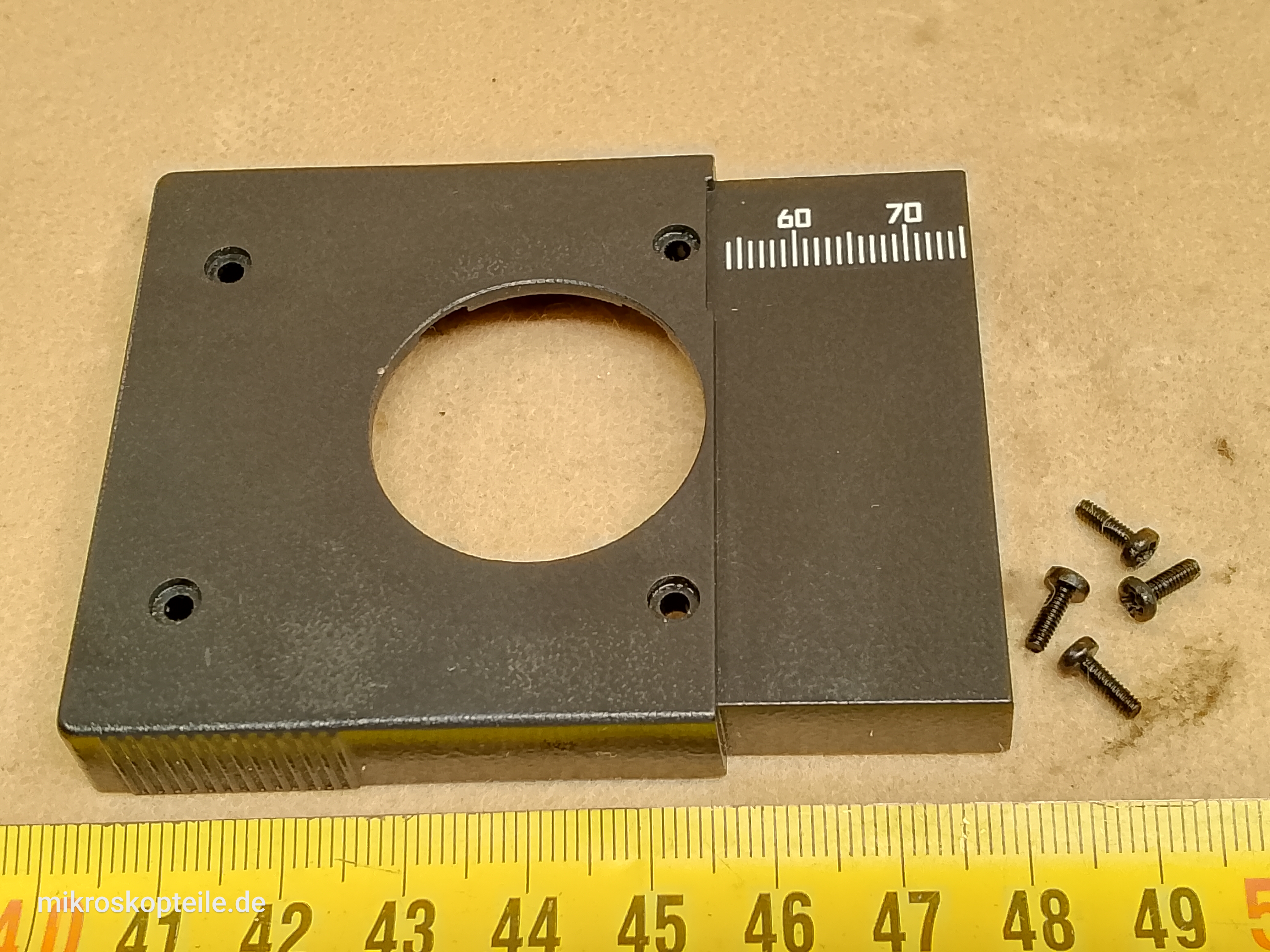

Linke Kunststoff-Frontblende mit Augenabstand-Skala für den Mikroskop-Binokularkopf Leitz Wetzlar 512821/20 und ähnliche Köpfe.

Das ist die linke von zwei Blenden, die den innenliegenden Mechanismus zur Einstellung des Augenabstands von vorne abdecken (https://www.mikroskopteile.de/part/99929). Die zweite, rechte Blende ist anders geformt und eine eigene Position (https://www.mikroskopteile.de/part/99931).

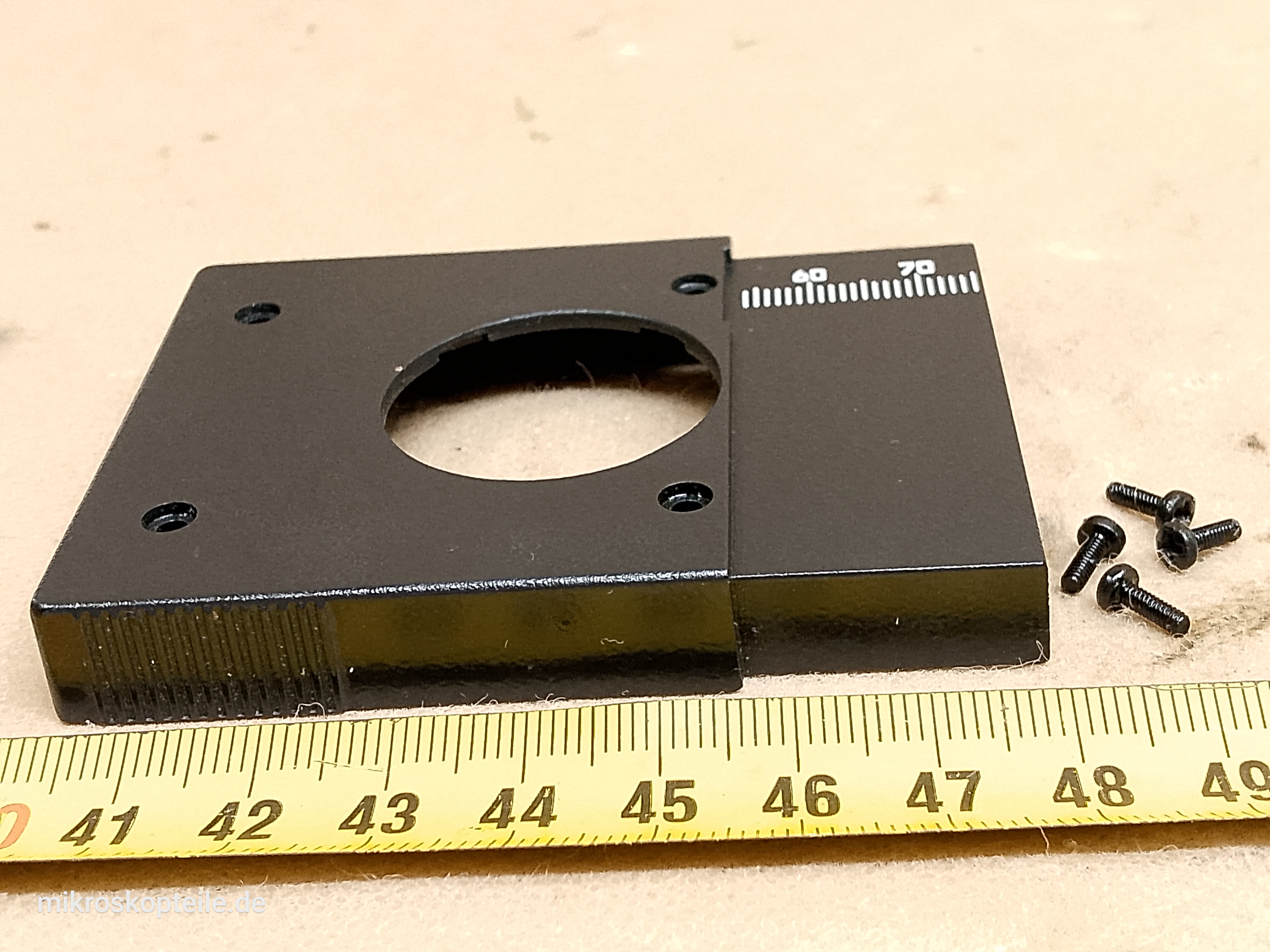

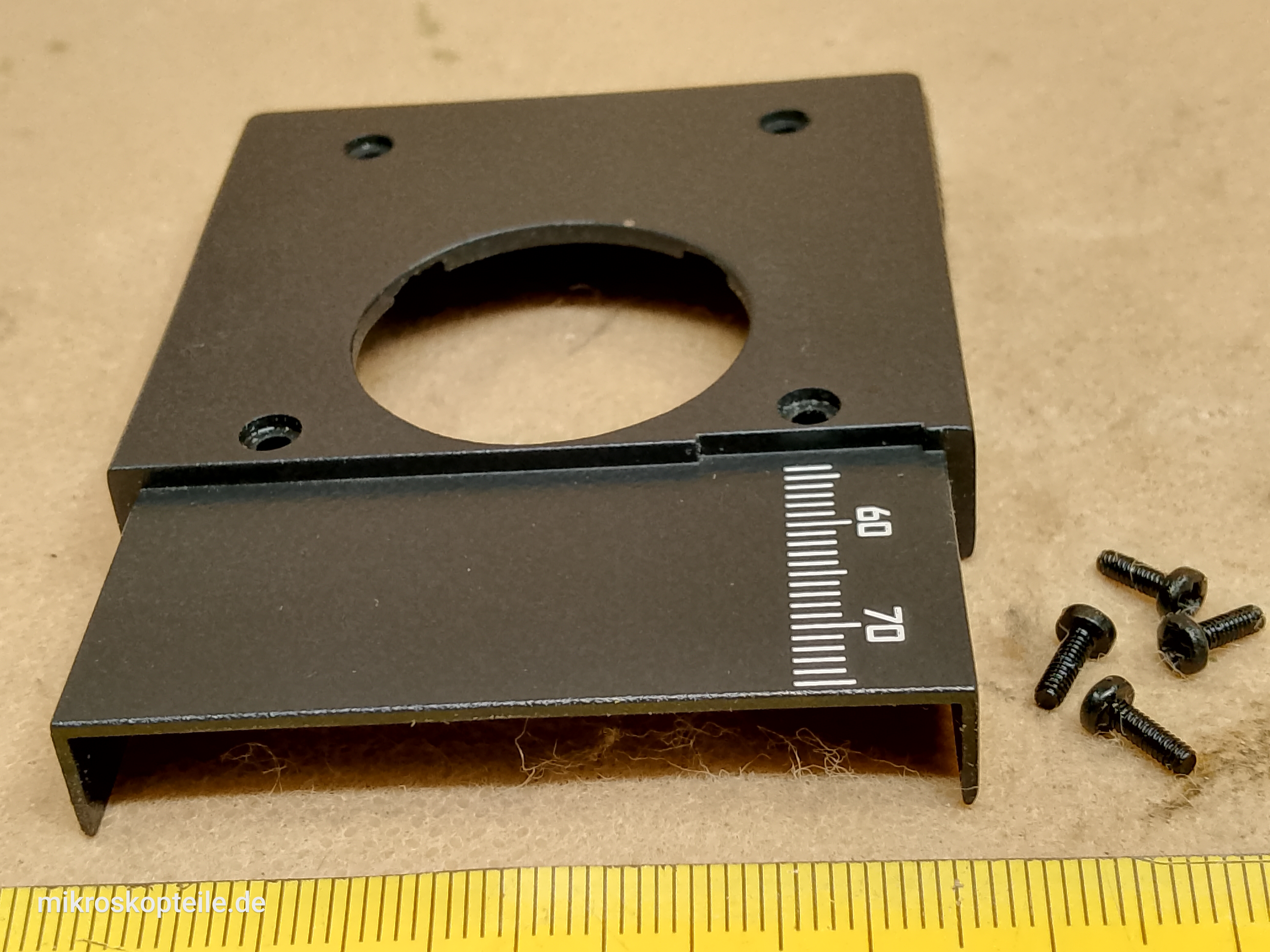

Auf der linken Blende ist die Skala des Augenabstands aufgedruckt - auf der rechten Blende befindet sich kein Aufdruck. Beim Verändern des Augenabstands verdeckt beziehungsweise gibt die rechte Blende einen Teil der linken Blende frei und damit auch einen Teil der dort angebrachten Skala - und auf diese Weise liest man den Wert des Augenabstands ab.

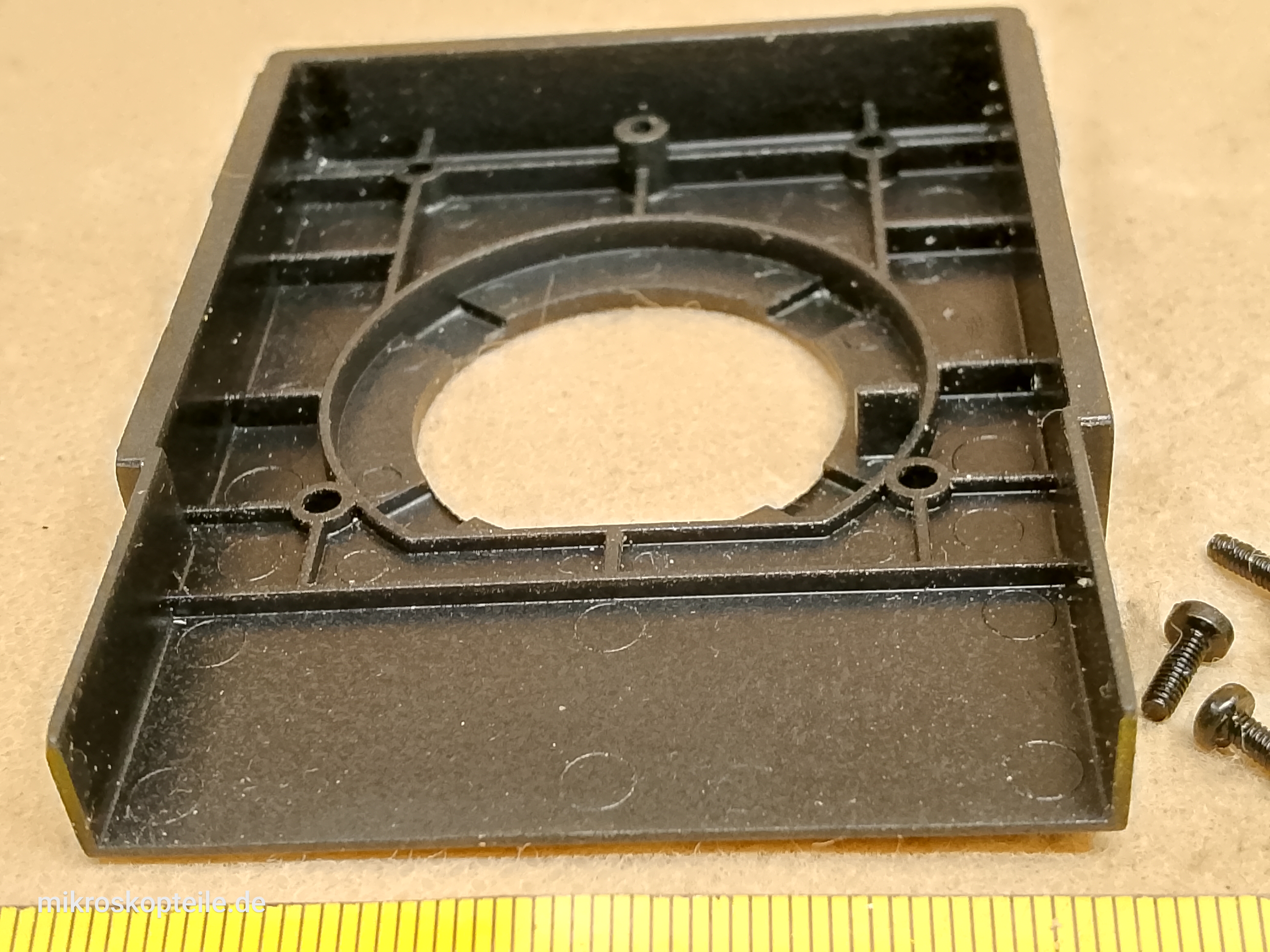

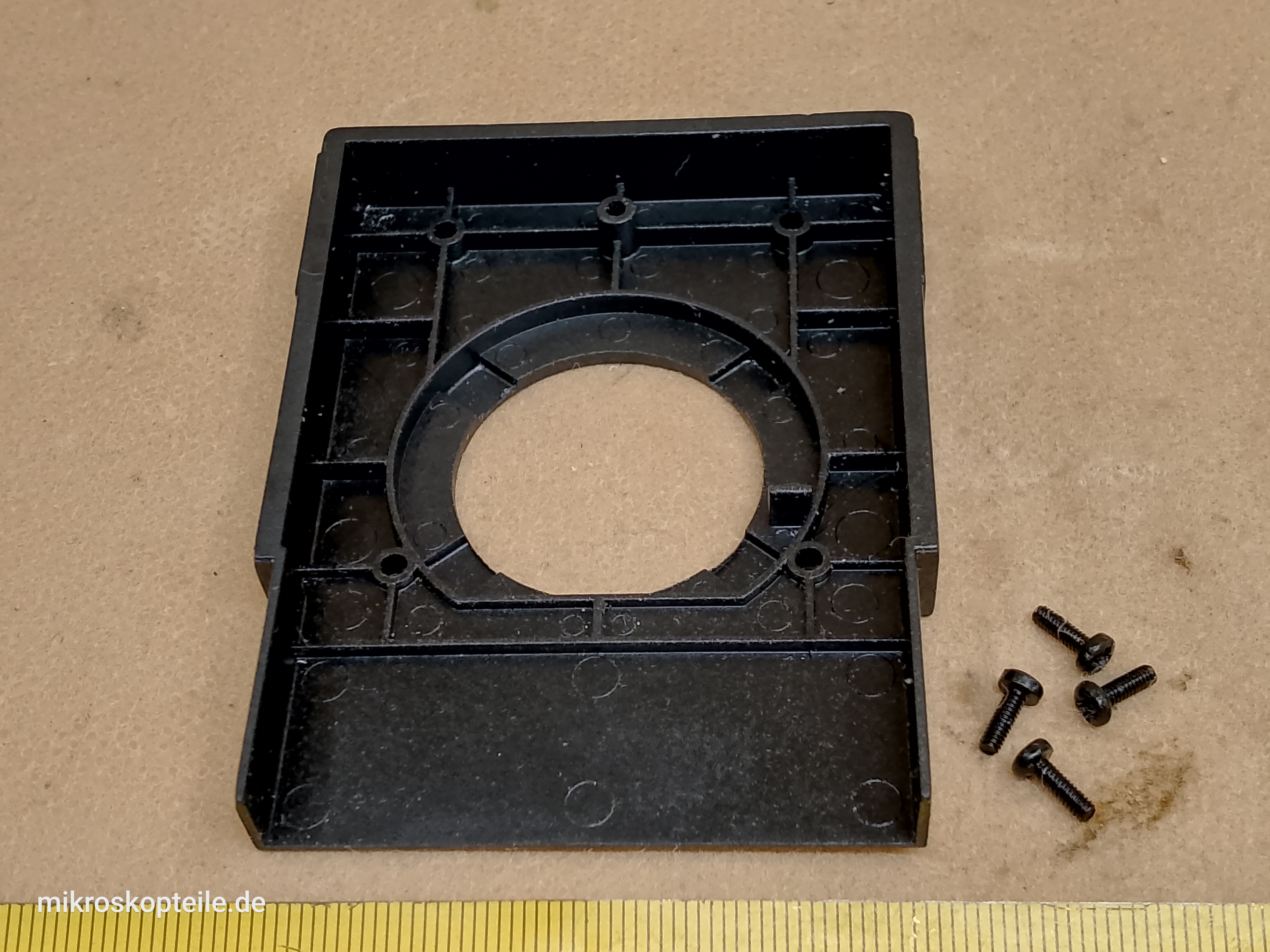

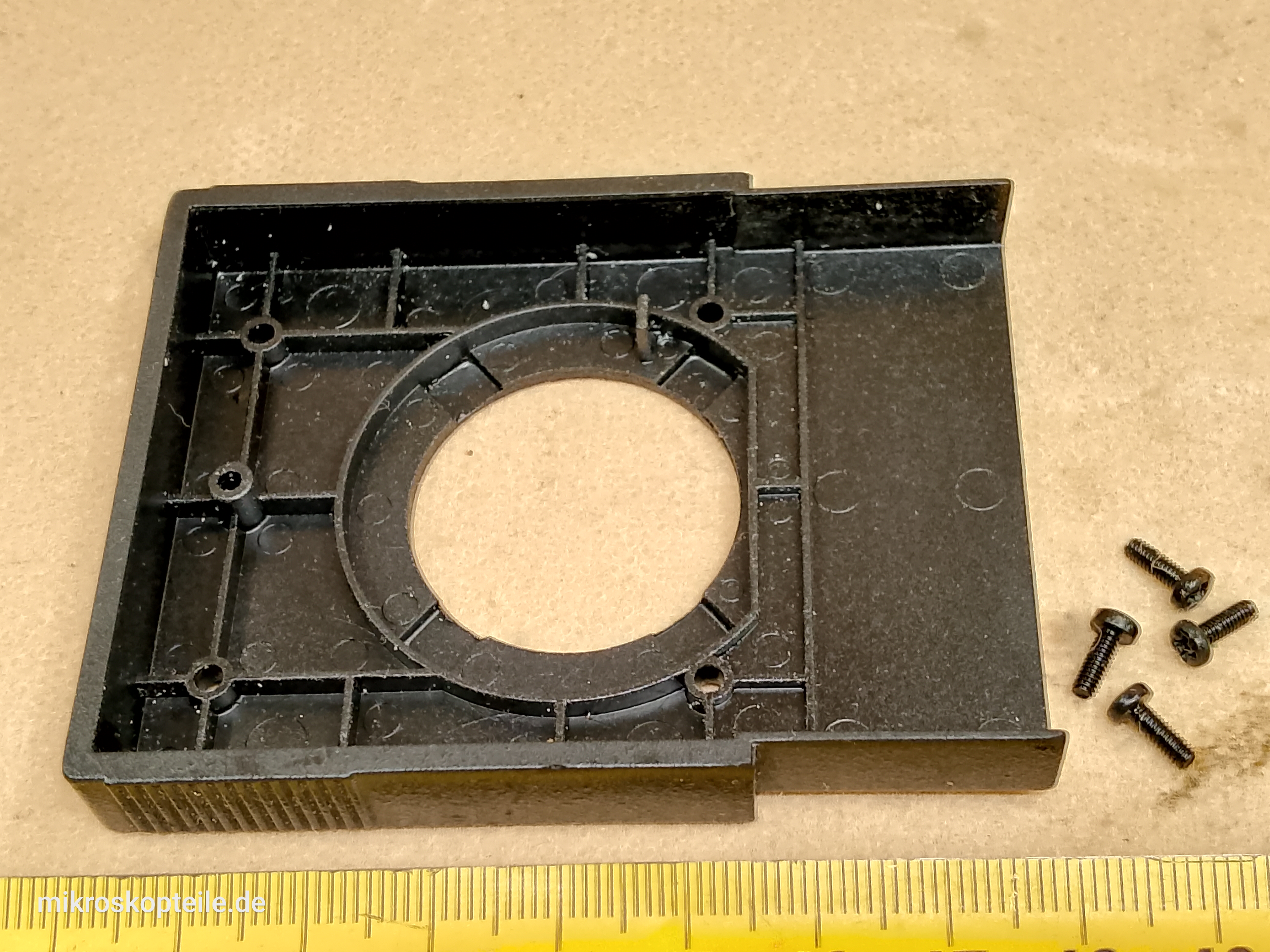

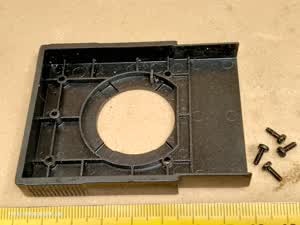

Die Blende besteht aus Kunststoff und wird mit vier Schrauben direkt an die Messing-Trägerplatte geschraubt, an der auch der Okularstutzen (https://www.mikroskopteile.de/part/99928) befestigt ist.

Diese Blende wurde aus dem Binokularkopf Leitz Wetzlar P/N 512821/20 (andere Schreibweise: 512 821) ausgebaut - genau die gleiche wird aber auch in anderen Modellen von Binokular- und Trinokularköpfen verwendet.

Den gleichen Aufbau der Frontblende haben unter anderem die Trinokularköpfe Leitz 512 923/20 und Leitz 512 815 - dort wird diese Blende aller Wahrscheinlichkeit nach ebenfalls passen.

Wenn Sie diese Blende in einem anderen Leitz Wetzlar Kopf als dem Modell 512 821/20 einsetzen wollen, vergleichen Sie zuerst die genauen Maße (auf den Fotos ist ein Millimetermaßstab zu sehen), und fragen Sie bei Zweifeln in Gruppen und Foren im Internet nach.

Das ist ein Serviceteil für den Mikroskopkopf - nicht für ein bestimmtes Mikroskopmodell. Einen solchen Kopf kann man an viele Modelle der Leitz Wetzlar Mikroskope anbauen (sogar an Mikroskope anderer Hersteller), deshalb lässt sich keine Liste der Mikroskope angeben, zu denen diese Blende passt - sie passt zum Kopf, und den Kopf baut der Anwender dort an, wo er will.

Im Abschnitt "Kompatibilität" nenne ich einige Beispielmodelle der Leitz Wetzlar Mikroskope, die auf dem Gebrauchtmarkt komplett mit dem Kopf vorkommen, aus dem diese Blende stammt - das ist aber ausdrücklich keine vollständige Liste. Dazu gehören unter anderem:
- Leitz Wetzlar Dialux 20 / Dialux 22 EB
- Leitz Wetzlar Laborlux K / Laborlux S
- Leitz Wetzlar Diaplan

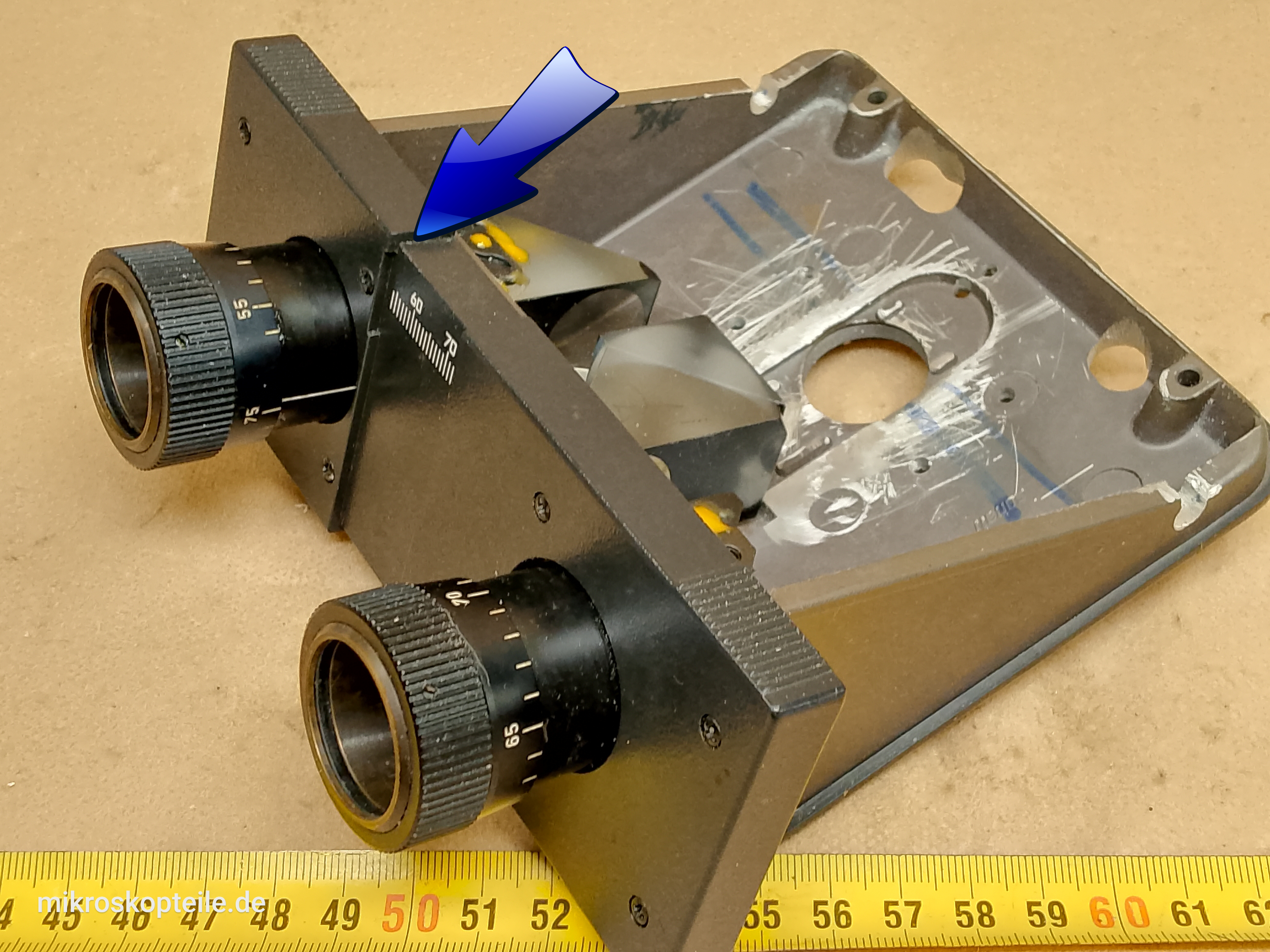

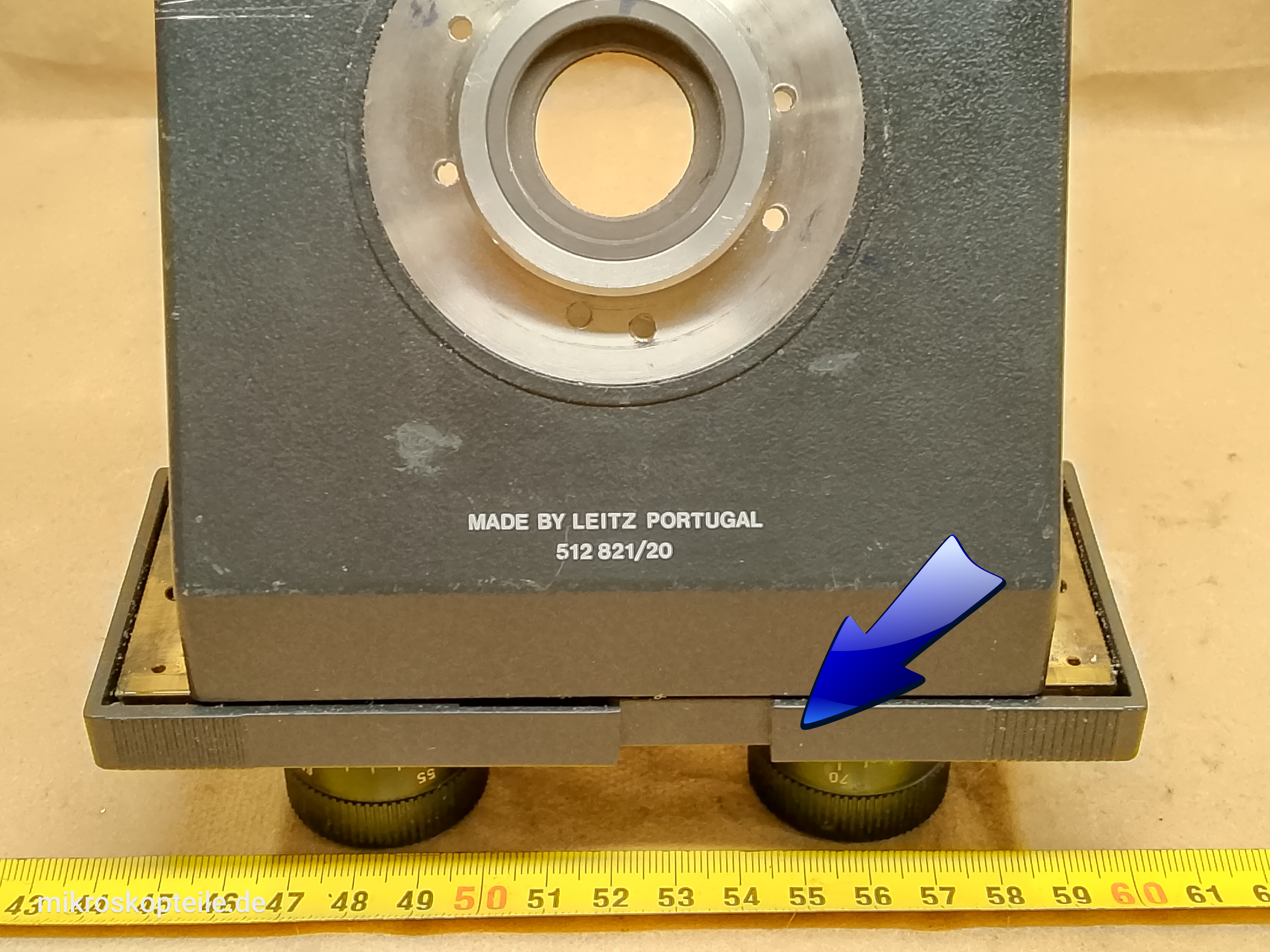

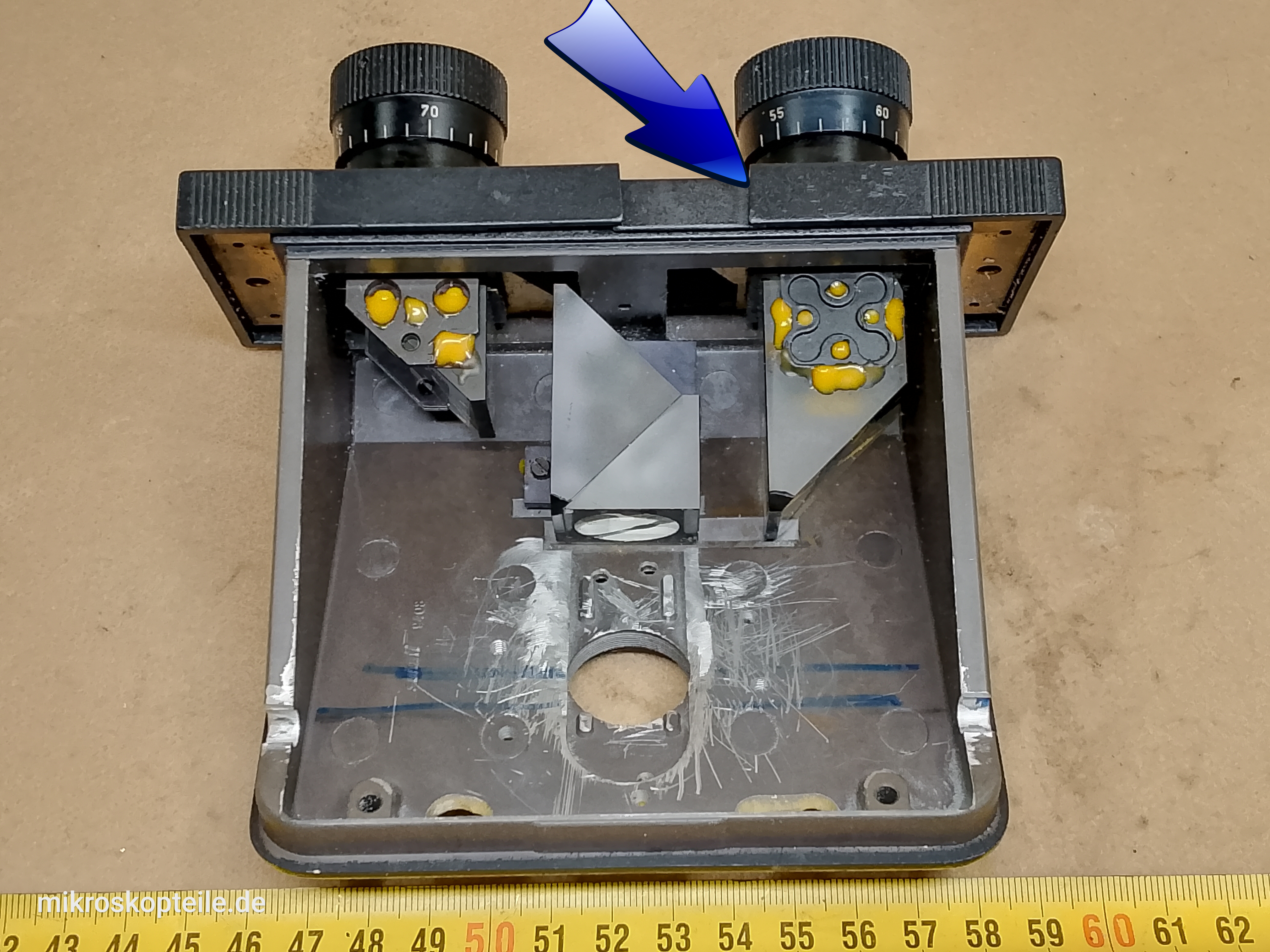

Auf den letzten Fotos der Galerie ist der Binokularkopf Leitz Wetzlar 512821/20 zu sehen, und mit Pfeilen versuche ich zu zeigen, um welches Teil es geht und wo es im Kopf sitzt.

Wofür wird dieses Teil benötigt?

• als Serviceteil, wenn Sie einen Kopf haben, bei dem dieses Kunststoffteil in sehr schlechtem Zustand ist: zerkratzt, gerissen oder ausgebrochen

Zu welcher Kategorie gehört dieses Teil?

Serviceteile (Ersatzteile) [ link ] [Weitere Serviceteile (Ersatzteile)]

Wer stellt dieses Teil her?

• Leitz - Leitz Wetzlar [ link ] [Weitere Leitz]
• Leitz Wetzlar, West Germany
• E. Leitz Wetzlar GmbH
• Ernst Leitz Wetzlar

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop Leitz Dialux 20 [ link ] [Weitere von Dialux 20]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• Leitz Wetzlar 512821/20 binocular
• Leitz Dialux 20
• Leitz Laborlux S
• Leitz Diaplan
• Leitz Wetzlar Laborlux
• Leitz Wetzlar HM-Lux
• Dialux 22 EB
• Leitz Wetzlar Laborlux K
