Carl Zeiss Jena U204g Mikroskop UV-Erregerfilter 32mm für Fluoreszenz - Fotogalerie

Beschreibung dieses Teils:

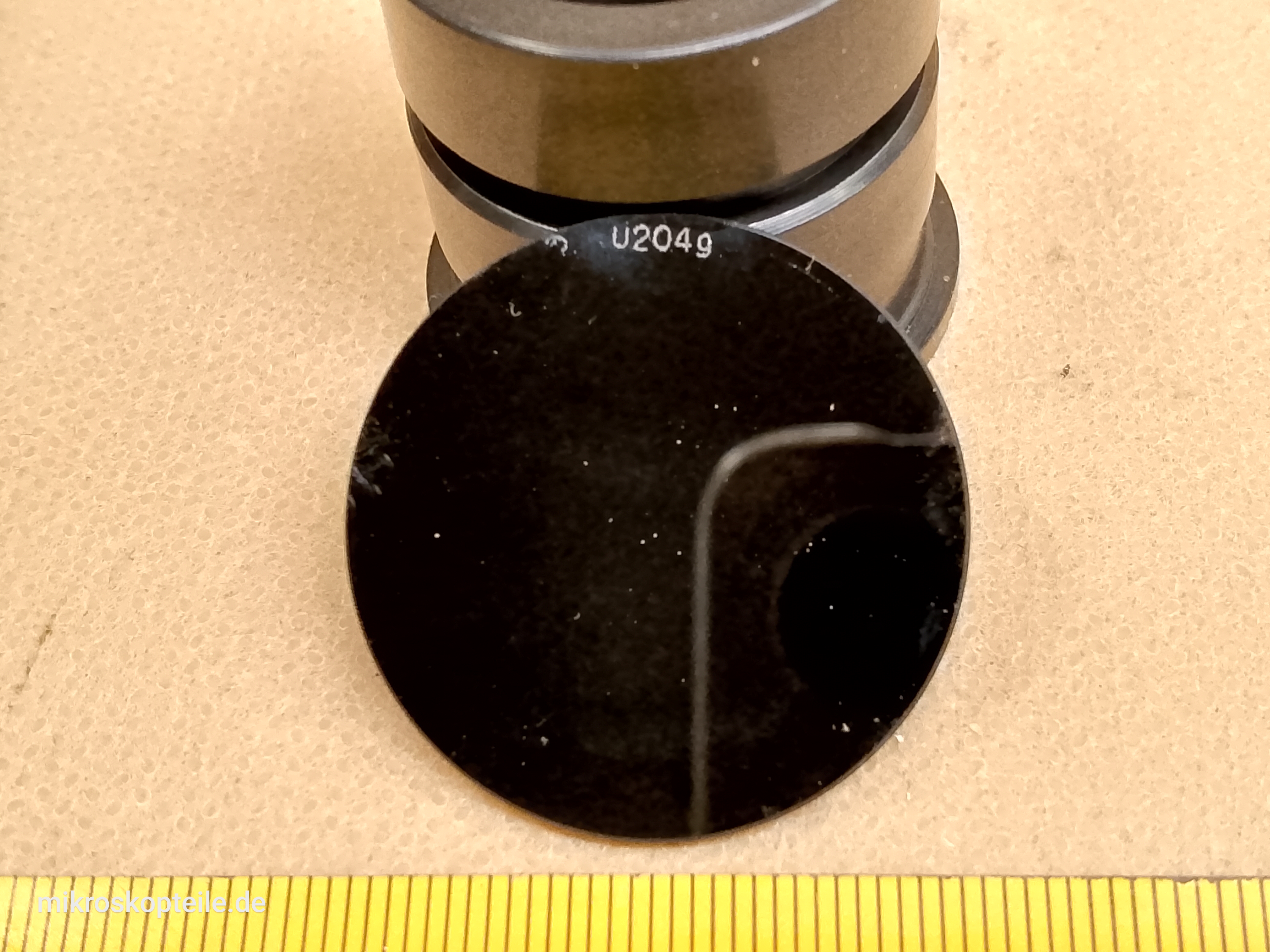

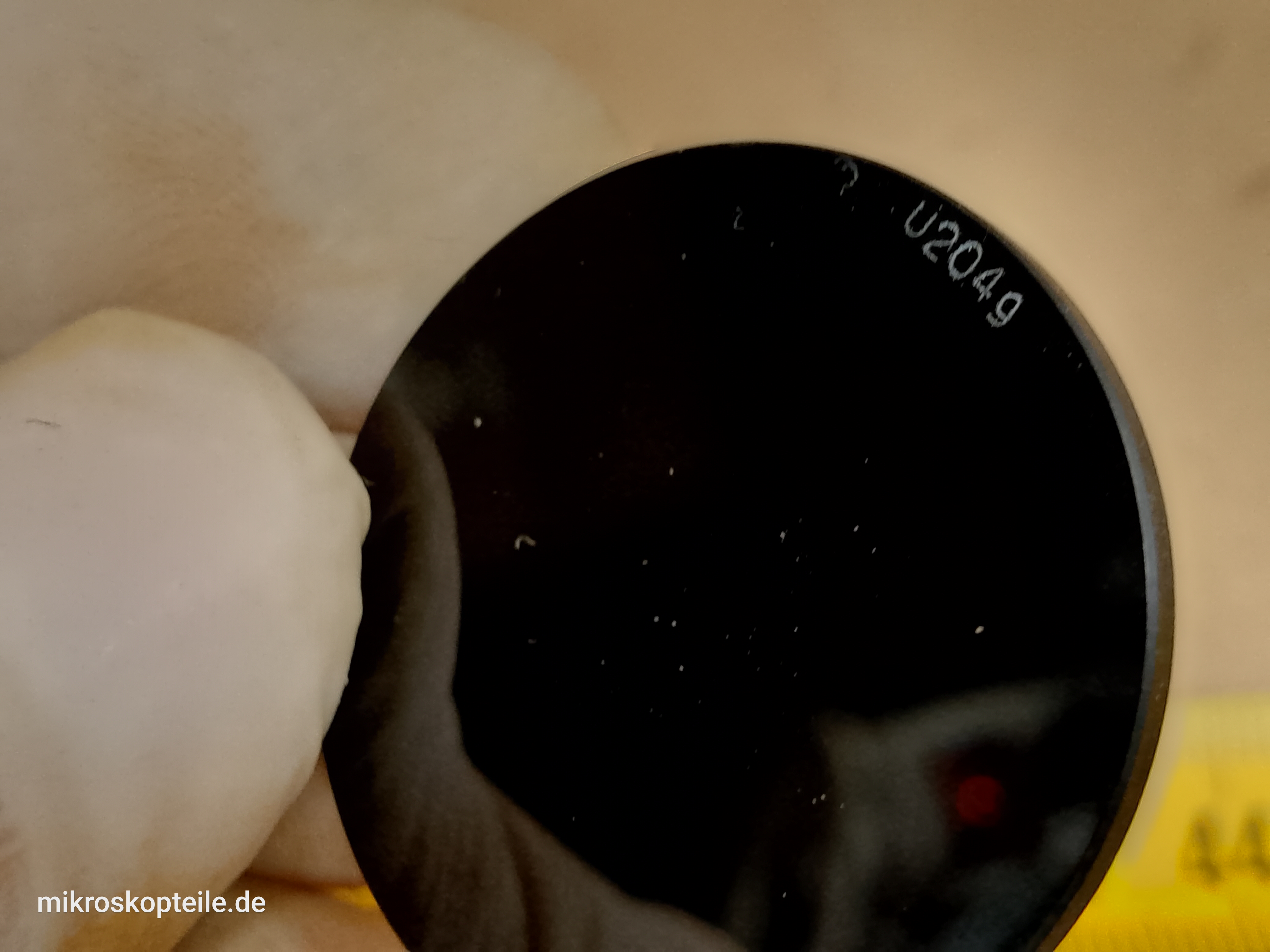

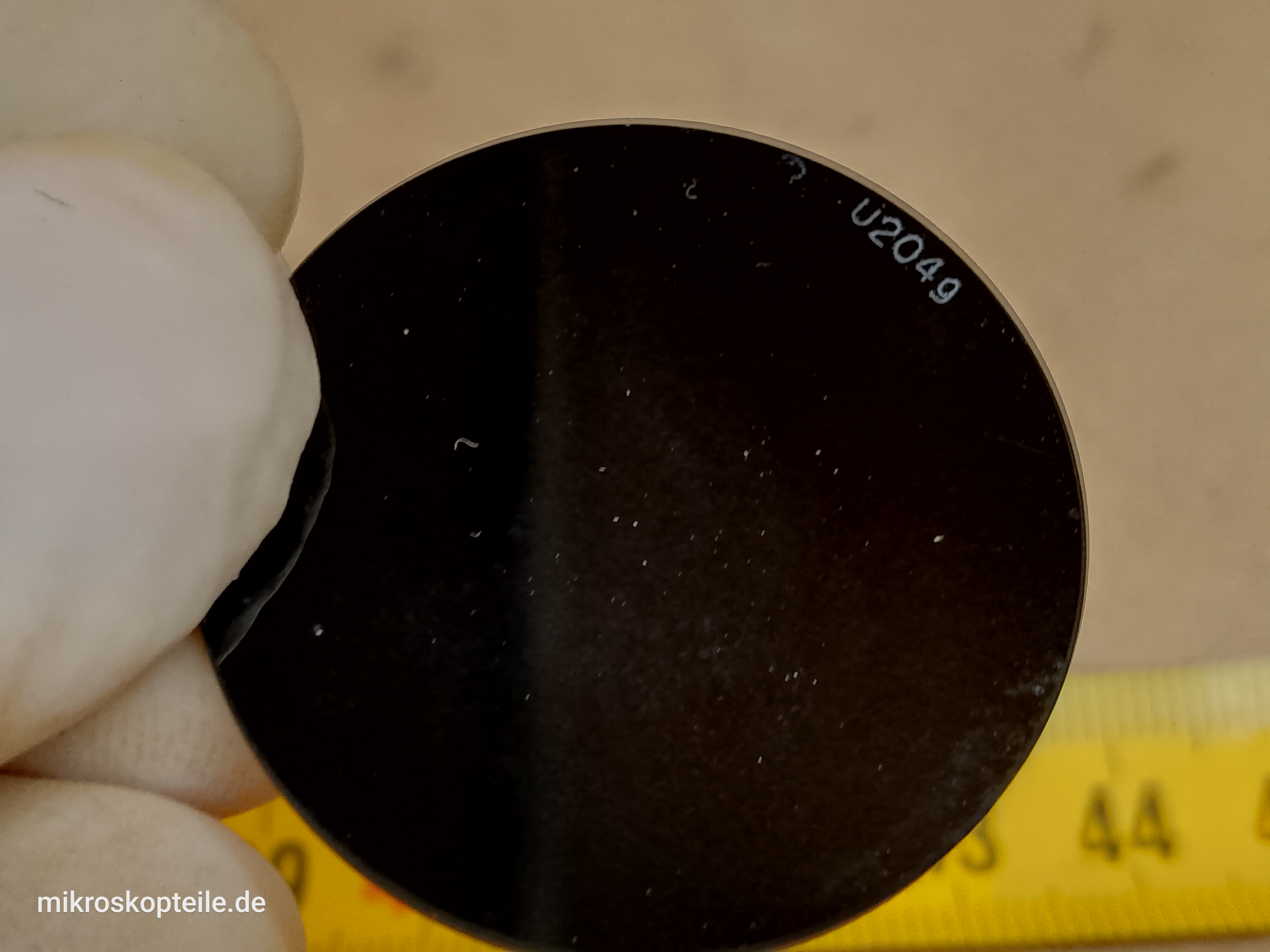

Professioneller Farbglasfilter Carl Zeiss Jena U204g mit 32 mm Durchmesser, bestimmt für die Fluoreszenzanregung mit ultravioletter Strahlung.

Grundparameter dieses Filters:
Hersteller: Carl Zeiss Jena
Modell: U204g
Filtertyp: Erregerfilter aus Farbglas für UV-Fluoreszenz
Glastyp: UG 1
Durchmesser: 32 mm
Dicke: 2 mm
Farbe: schwarzviolett, lässt sehr wenig sichtbares Licht durch
Gehärtete Ausführung: ja

Das g am Ende der Bezeichnung steht für gehärtet. Der Hersteller vergab es Filtern, die dicht an Lampen hoher Leistung arbeiten sollten, vor allem an HBO-Quecksilberbrennern, wo normales Glas der hohen Temperatur nicht standhält. Beim Erregerfilter für UV hat das besondere Bedeutung, denn er steht an der heißesten Stelle des ganzen Strahlengangs und schluckt den größten Teil der Brennerenergie.

Filter mit 32 mm Durchmesser lassen sich in den meisten Mikroskopen vieler Hersteller einsetzen. Bei Mikroskopen von Carl Zeiss Jena sind es unter anderem folgende Fluoreszenzmikroskope:
- Carl Zeiss Jena Jenamed Fluorescence (Fluoreszenz)
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Fluoval / Fluoval-2
- Carl Zeiss Jena Laboval Fluorescence

Der Katalog des Herstellers gibt für dieses Glas mit 2 mm Dicke folgende Transmissionswerte an:
- 0.015 bei 302 nm
- 0.093 bei 312 nm
- 0.435 bei 334 nm
- 0.644 bei 366 nm

Im gesamten sichtbaren Bereich, von 405 bis 644 nm, liegt die Transmission bei null. Das bedeutet, dass der Filter praktisch ausschließlich auf der Quecksilberlinie 366 nm arbeitet, also genau dort, wo der HBO-Brenner im Ultravioletten am stärksten strahlt.

Eine Eigenschaft dieses Glases sollte man kennen: oberhalb von 700 nm lässt es wieder durch, und bei 750 nm erreicht die Transmission 0.210. Dieser Durchlass im Infraroten ist für das Auge unsichtbar, heizt aber das Präparat auf und verdirbt den Kontrast in der Aufnahme.

Im Anregungsstrahlengang wird U204 auch mit einem rotabsorbierenden Filter kombiniert. In den Unterlagen des Herstellers tritt ein solches Paar mit dem Filter B226 auf, das das Anregungsband zusätzlich säubert.

Dasselbe Glas UG 1 wurde in zwei Dicken geliefert, jede mit eigener Bezeichnung:
- Der Filter Carl Zeiss Jena U204 ist UG 1 mit 2 mm Dicke
- Der Filter Carl Zeiss Jena U205 ist UG 1 mit 4 mm Dicke

Der dickere U205 schneidet schärfer ab, lässt aber auf der Linie 366 nm rund ein Drittel weniger Energie durch, das Bild wird also deutlich dunkler.

Hinweis zur Sicherheit: dieser Filter lässt Ultraviolett durch, das unsichtbar und für die Augen schädlich ist. Schauen Sie bei der Arbeit damit niemals in den Beleuchtungsstrahlengang, wenn kein Sperrfilter eingesetzt ist.

Wofür wird dieses Teil benötigt?

• wenn Sie die Spezifikation des Filters U204g kennen und genau das brauchen (zum Beispiel für einen Satz zur UV-Anregung)
• wenn in Ihrem Mikroskop ein Filter Carl Zeiss Jena U204g sitzt, dieser aber gesprungen, zerkratzt oder in sehr schlechtem Zustand ist
• wenn Sie bereits U205 haben und die dünnere Variante ergänzen möchten, um auf der Linie 366 nm ein deutlich helleres Bild zu bekommen
• wenn Sie diesen Filter für ein eigenes DIY-Projekt oder für ein Mikroskop eines anderen Herstellers verwenden möchten (zum Beispiel Leica, Nikon, Leitz Wetzlar oder Zeiss West Germany)

Zu welcher Kategorie gehört dieses Teil?

Filter [ link ] [Weitere Filter]

Wer stellt dieses Teil her?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Weitere Carl Zeiss Jena]
• ausJena
• aus Jena

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop Carl Zeiss Jena Jenalumar [ link ] [Weitere von Jenalumar]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• Carl Zeiss Jena Jenamed
• Carl Zeiss Jena Jenalumar
• Carl Zeiss Jena Laboval Fluorescence
• Carl Zeiss Jena Fluoval-2
• Carl Zeiss Jena Fluoval
