Beschreibung dieses Teils:
Fototubus zur Montage eines Projektionsokulars am Trinokularkopf von Leitz Wetzlar Mikroskopen.
Foto- bzw. Trinokularköpfe für Leitz Wetzlar Mikroskope haben einen genormten Anschluss mit 38 mm Durchmesser, in den sich verschiedene Tuben einsetzen lassen. Einen von genau diesen Tuben stelle ich hier vor.
Grundlegende Parameter des hier gezeigten Tubus:

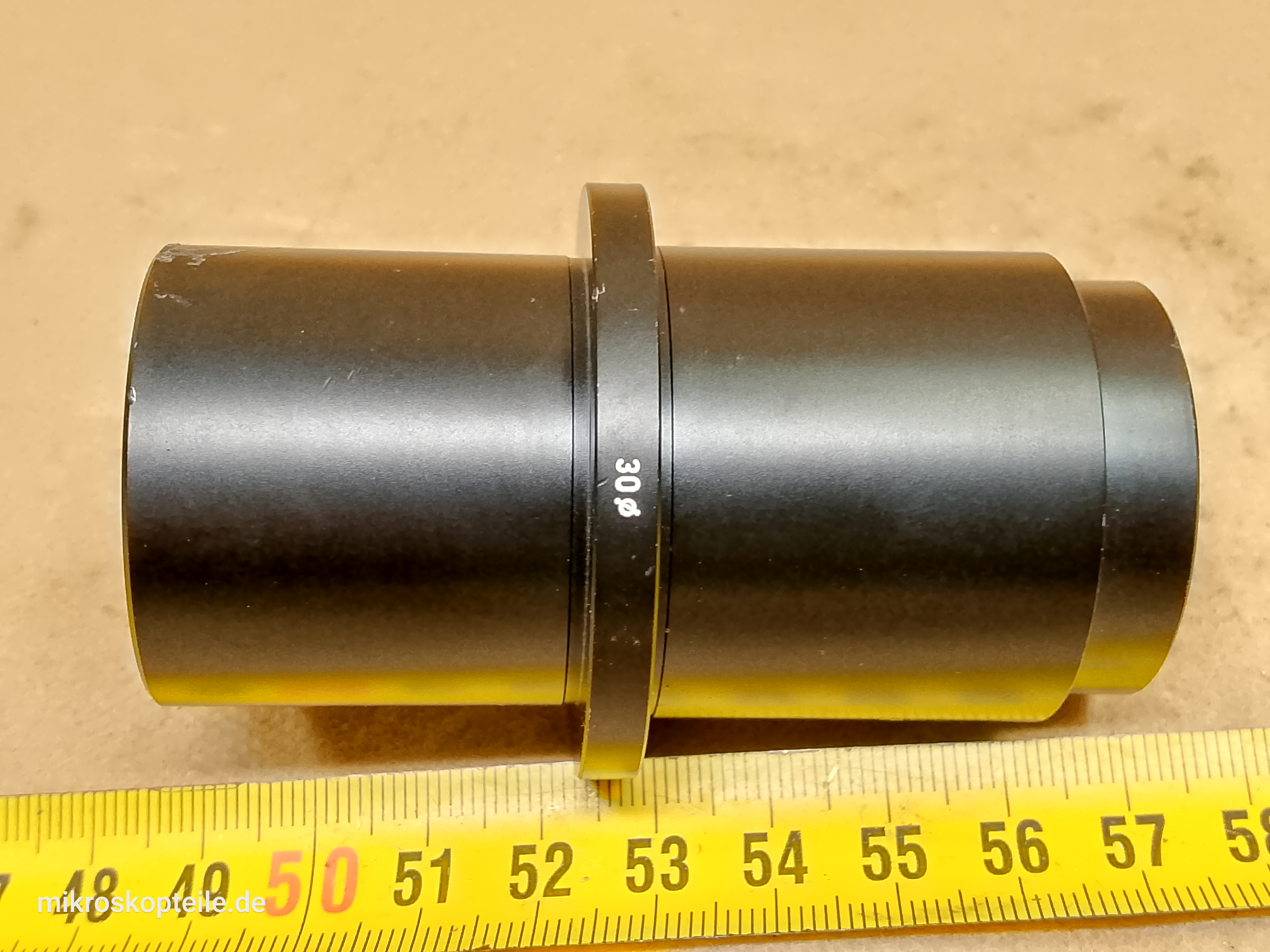

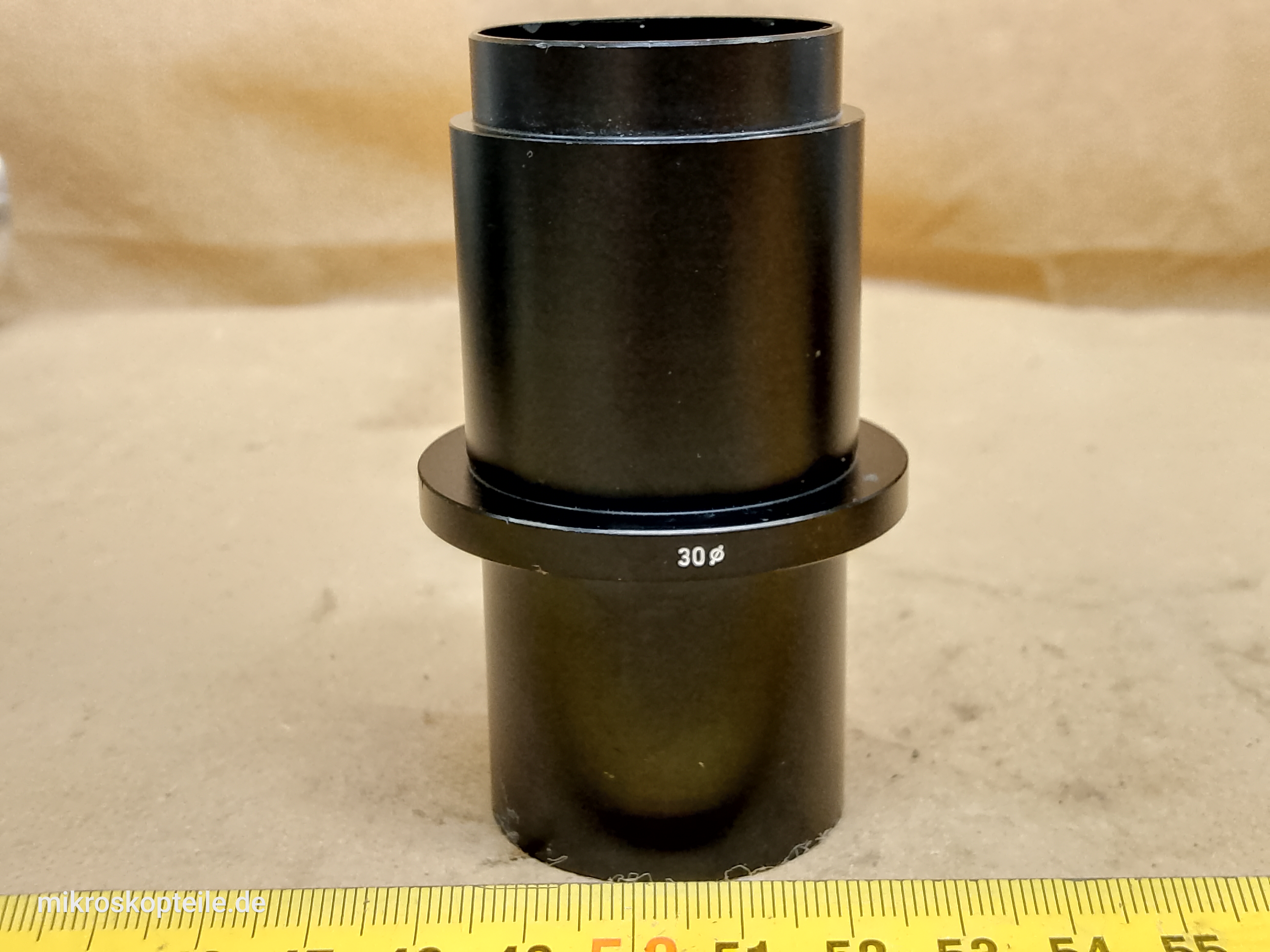

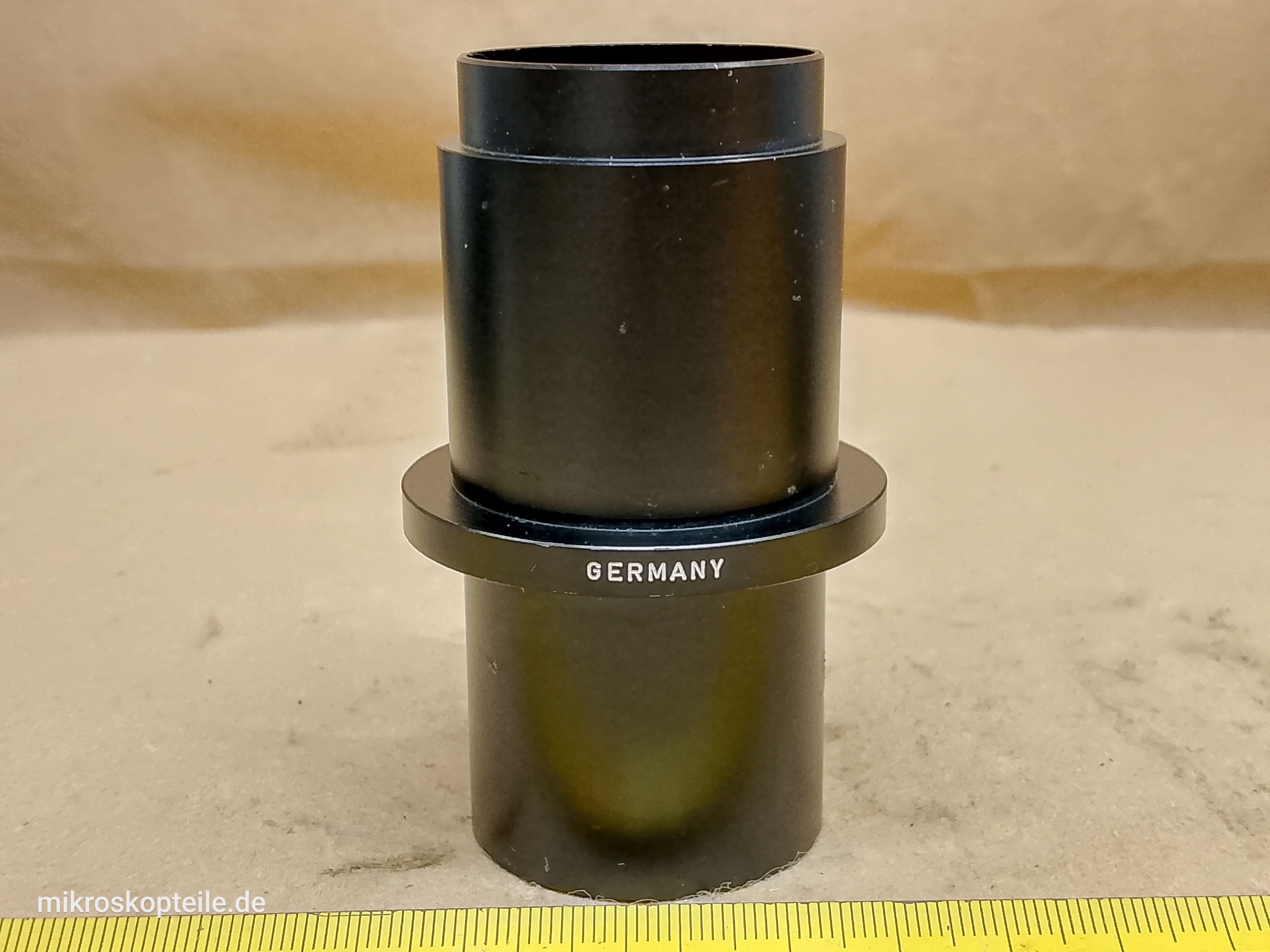

Beschriftung am Gehäuse: auf der einen Seite "Germany", auf der anderen Seite "30ø"
Montageanschluss: glattes Rohr (Zylinder). Es ist kein Tubus mit Gewinde oder Schwalbenschwanz

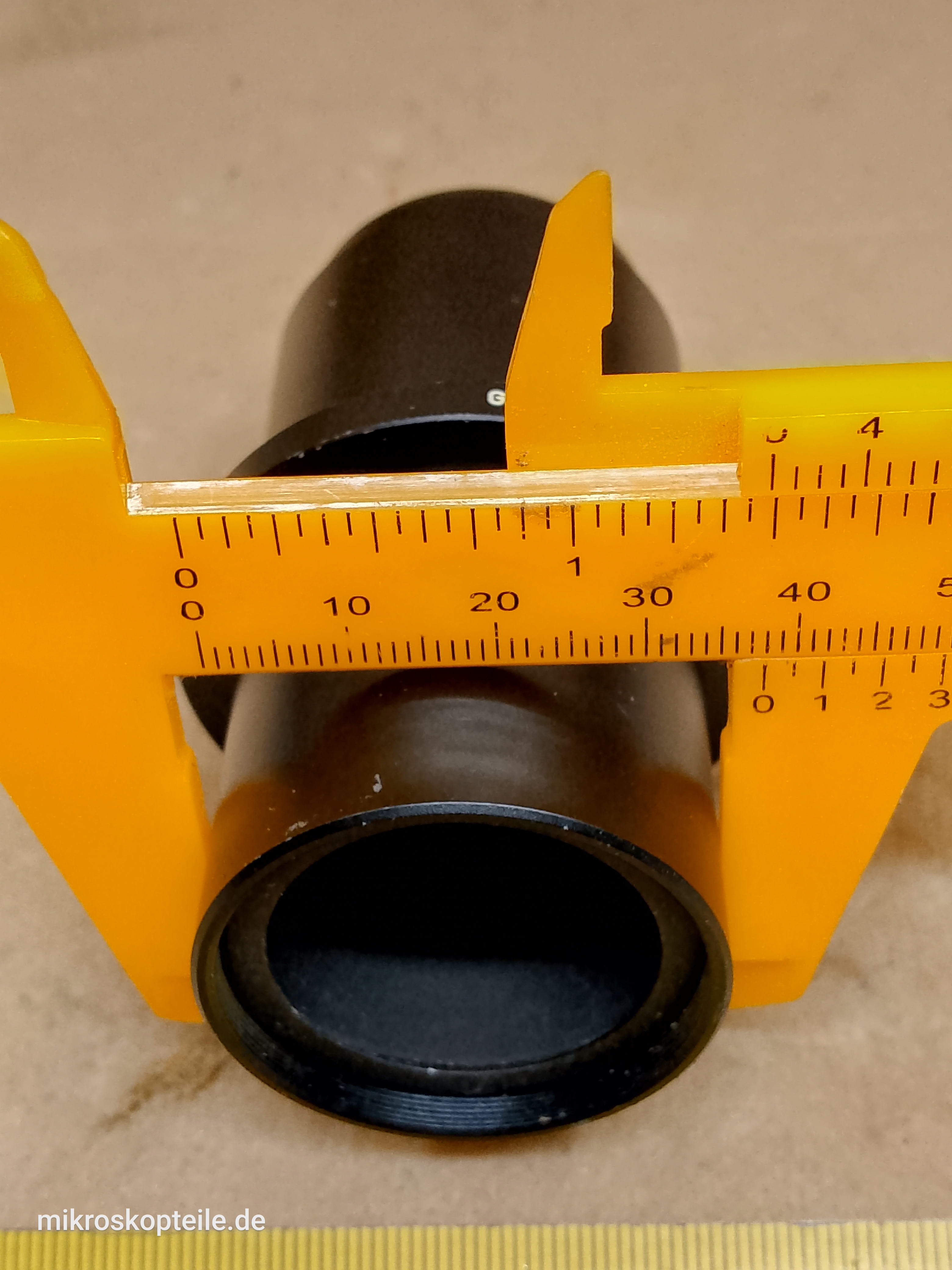

Montagedurchmesser: 38 mm, also der Standard-Montagedurchmesser der Trinokularköpfe von Leitz Wetzlar
Innenoptik: keine - dieser Tubus hat keinerlei Optik im Inneren

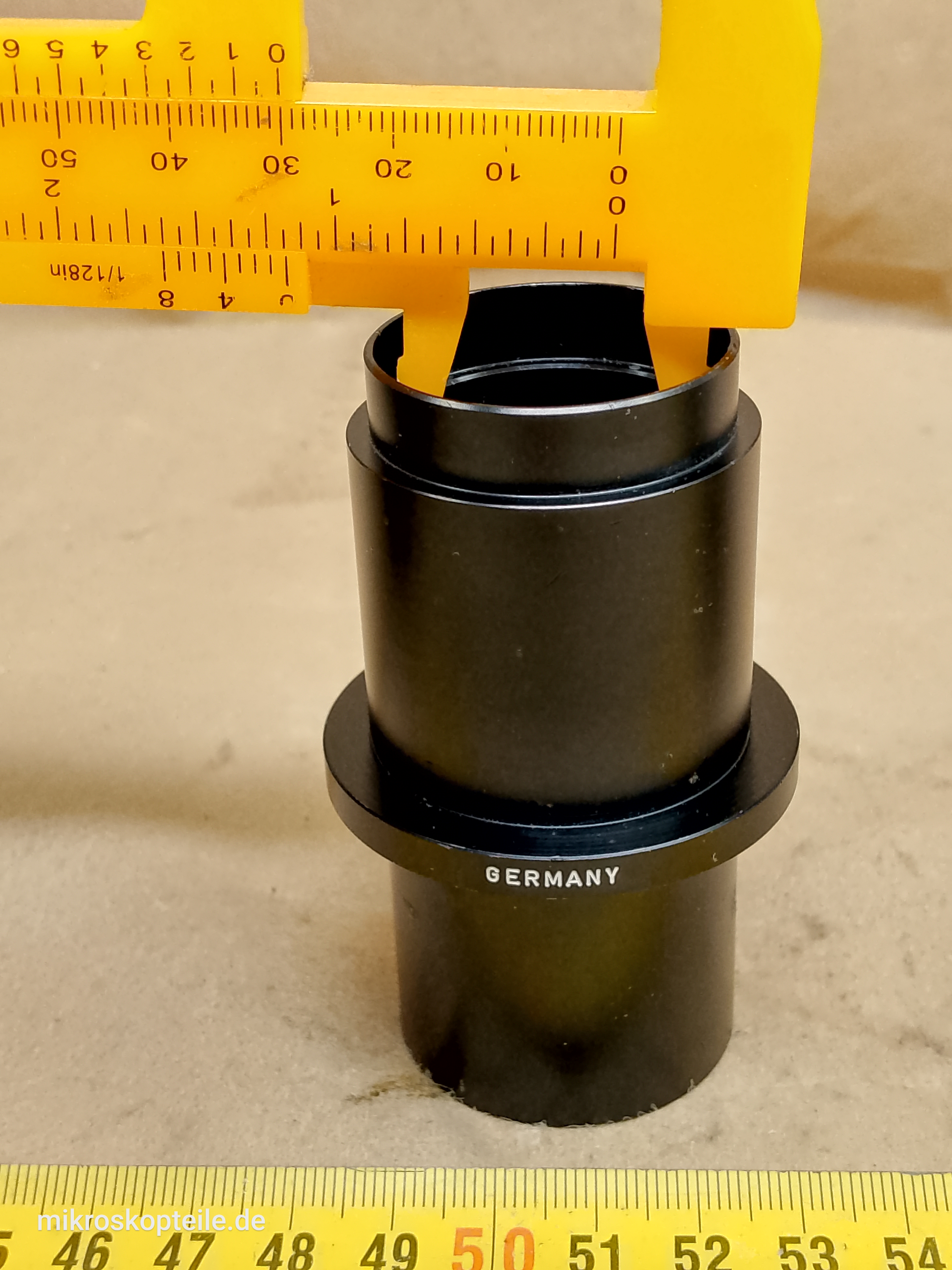

Innendurchmesser: der Tubus hat einen Innendurchmesser von 30 mm, damit ein Projektionsokular mit genau diesem Durchmesser eingesetzt werden kann
Trinokularköpfe, zu denen dieser Tubus passt, werden unter anderem in folgenden Mikroskopen eingesetzt:
- Leitz Wetzlar Orthoplan
- Leitz Wetzlar Diaplan
- Leitz Wetzlar Ergolux
- Leitz Wetzlar Dialux
- Leitz Wetzlar Laborlux
- Leitz Wetzlar SM-LUX
- Leitz Wetzlar Ortholux II
- Leitz Wetzlar Aristoplan
- Leitz Wetzlar HM-LUX
Das ist kein Tubus für ein bestimmtes Mikroskopmodell. Ein Trinokularkopf lässt sich nicht nur an dem Mikroskop montieren, mit dem er verkauft wurde - richtig ist also die Annahme, dass es sich um einen Standardtubus für die Trinokularköpfe von Leitz Wetzlar handelt, und diese lassen sich an den meisten Mikroskopmodellen dieser Firma verwenden.

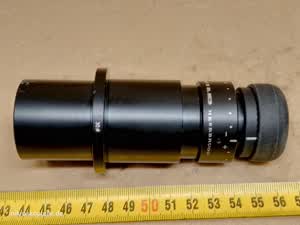

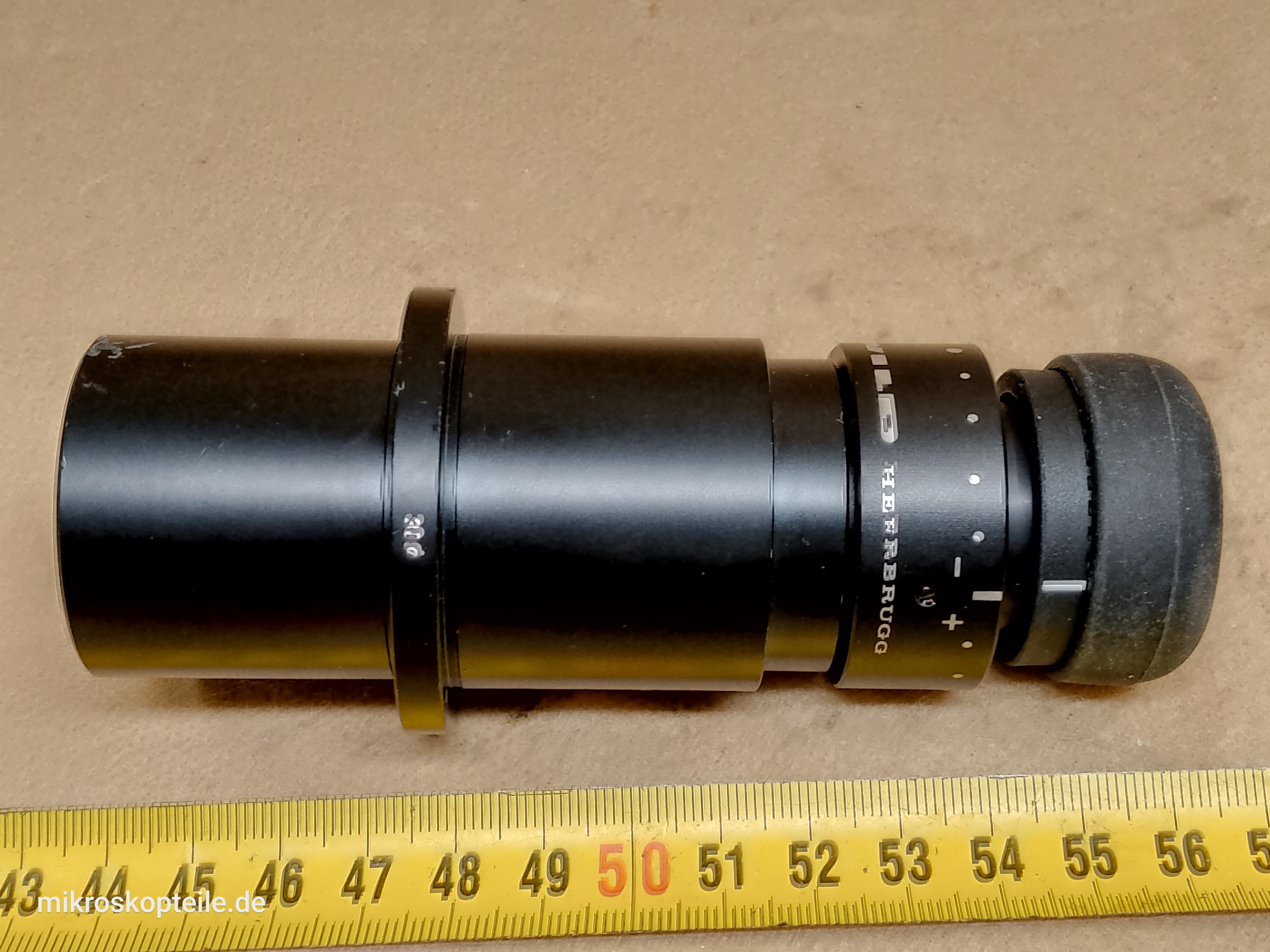

Auf dem letzten Foto in der Galerie zeige ich, wie dieser Tubus mit einem eingesetzten Okular mit 30 mm Durchmesser aussieht.
Im Abschnitt "Kompatibilität" ist eine beispielhafte Liste von Mikroskopen angegeben, zu denen dieser Tubus passt, auch wenn das keine vollständige Liste ist.
Wofür wird dieses Teil benötigt?
- wenn Sie einen Tubus benötigen, um eine Kamera oder einen Fotoapparat an einen Trinokularkopf anzuschließen
- Zu welcher Kategorie gehört dieses Teil?
- Adapter [ link ] [Weitere Adapter]
- Wer stellt dieses Teil her?
-
- Leitz - Leitz Wetzlar [ link ] [Weitere Leitz]
- Leitz Wetzlar, West Germany
- E. Leitz Wetzlar GmbH
- Ernst Leitz Wetzlar
- Aus welchem Mikroskop stammt dieses Teil?
- Mikroskop Leitz Orthoplan [ link ] [Weitere von Orthoplan]
- Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?
-
- Leitz Orthoplan
- Leitz Dialux
- Leitz HM-LUX 3
- Leitz Laborlux S
- Leitz Dialux 20
- Omax M837
- Leitz SM-Pol
- Leitz Laborlux 11 Pol S
- Leitz SM-LUX
- Leitz Ortholux II
- Leitz Diaplan
