PZO MB 30S Polarisations-Phasenblende 20x für den PZO KS Mikroskopkondensor | K3PhZ und K3Ph1 kompatibel, - Fotogalerie

Beschreibung dieses Teils:

Polarisierende Phasenblende für ein Objektiv mit 20-facher Vergrößerung, für den stereoskopischen Phasenkontrastkondensor PZO KS, passend auch zu den PZO Kondensoren K3Ph, K3PhZ und anderen.

Grundlegende Parameter dieser Phasenblende:
Platz im Kondensor: Phasenblende zum Einsetzen in die Position "20x" im Revolverkondensor, zum Paaren mit dem Phasenring im 20x Phasenobjektiv
Aufbau: Scheibe mit Phasenblende in einer Fassung
Material: Glas, farblose Polarisationsfolie und aufgedruckte schwarze Kreise
Durchmesser der Glasscheibe mit aufgedruckter Blende: 14 mm
Fassung der Scheibe: aus Metall, mit einer Aussparung für den federbelasteten Ausstoßstift
Federung: ja - in der Fassung, unter dem Glas mit der Phasenblende, befindet sich eine Federung
Andere Bezeichnungen: Phasenscheibe, Phasenglas, Phasenring
Vorgesehen für: Kondensor PZO KS
Kompatibilität: Phasenkontrastkondensoren PZO K3Ph, K3Ph1, K4Ph und K3PhZ

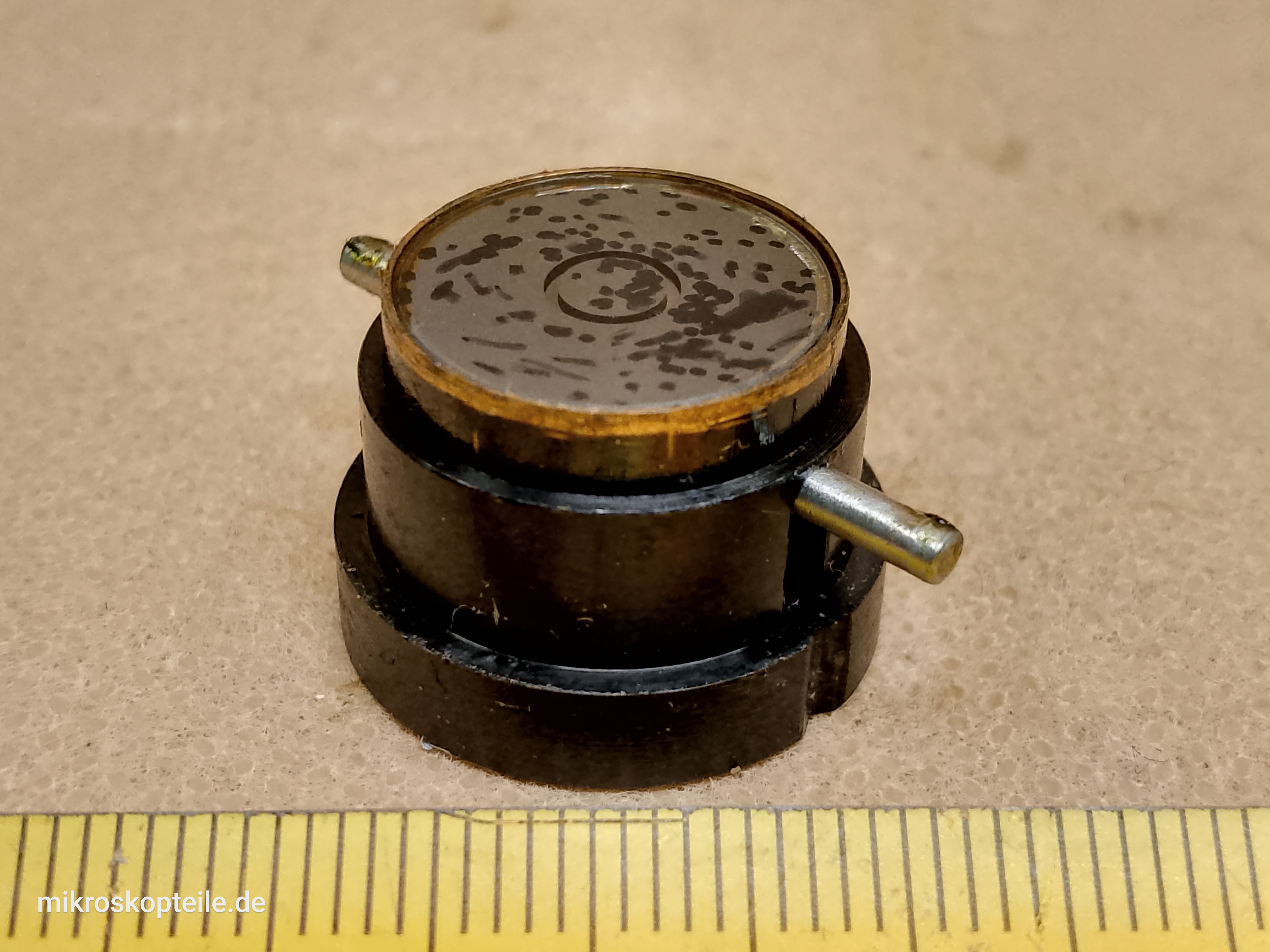

Wichtiger Hinweis zum Aussehen: die auf dem Foto sichtbaren schwarzen Punkte und Striche sind kein Oberflächenfehler - so sehen die Phasenringe von PZO normalerweise aus
Hinweis zur Polarisationsfolie: auf die Blende sind zwei Stücke Polarisationsfolie geklebt. Der senkrechte Strich durch die Mitte der Blende ist die Klebestelle dieser beiden Folien - es ist weder ein Fehler noch ein Riss, auch wenn es so aussieht

Im Laufe der Jahre hat sich die auf diesen Phasenblenden verwendete Polarisationsfolie sehr oft gelöst (Delamination), was häufig - aber nicht immer - zum Verlust ihrer Eigenschaften führte und die Nutzung des Stereokontrasts völlig unmöglich machte. In einem solchen Fall kann man entweder:
- die alte Folie ablösen, die Oberfläche der Glasscheibe reinigen und eine neue Folie unter Beibehaltung des Polarisationswinkels aufkleben
- oder die ganze Scheibe gegen eine solche austauschen, wie ich sie hier anbiete.

Die Besonderheit des PZO KS besteht darin, dass der Ring jeder Scheibe durch zwei zueinander senkrecht stehende Polarisatoren in zwei gleiche Hälften geteilt ist. Durch Drehen des Analysators löscht man die eine Hälfte des Rings aus und hellt die andere auf - stufenlos, ohne im Strahlengang irgendetwas zu verstellen. Das Präparat wird dann einseitig beleuchtet.

Und genau darin unterscheidet sich die Scheibe aus dem Kondensor KS von den Scheiben aus den Kondensoren PZO K3Ph, K3Ph1, K4Ph und K3PhZ. Mechanisch ist es derselbe Einsatz mit 14 mm Durchmesser und er passt in jene Kondensoren. Der Unterschied liegt ausschließlich in der oben beschriebenen Polarisation des Rings selbst. Deshalb liefert eine KS-Scheibe in einem gewöhnlichen Phasenkondensor nach wie vor einen korrekten Phasenkontrast ohne Qualitätsverlust, kann aber nach dem Einsetzen eines Analysators in den Strahlengang (z. B. unter den Kopf) interessante, unerwartete Effekte ergeben.

Für DIY-Freunde, die in der Mikroskopie nach neuen, ungewöhnlichen visuellen Effekten suchen, ist der Einbau dieser polarisierenden Phasenblende in einen anderen Phasenkontrastkondensor eine interessante Option. Man kann dann nach dem ungewöhnlichen Verhalten verschiedener Objektive bei teilweise polarisiertem Licht suchen.
Hier sieht man ein solches Beispiel: ein Phasenkontrastobjektiv vom Zernike-Typ (PZO Ph mit grünem Streifen) ergibt zusammen mit der Phasenblende aus dem Kondensor PZO KS eine ungewöhnliche, bläuliche Hintergrundfarbe (https://www.facebook.com/photo?fbid=1262188377207557&set=a.462747092529893). Hier wiederum kann man PZO Mikroskopobjektive für sechs Arten des Phasenkontrasts sehen: https://www.facebook.com/MikroskopyPZO/photos/por%C3%B3wnanie-obiektyw%C3%B3w-pzo-20x-do-kontrastu-fazowego-pier%C5%9Bcienie-zielony-ph-kf-do/1259433520816376/.

Der Kondensor PZO KS wurde an die Mikroskope PZO MB-30S montiert und war ein unentbehrlicher Bestandteil einer speziellen Phasenkontrastmethode namens "Stereoskopischer Kontrast" (KS). Dieser Kondensor zeichnet sich dadurch aus, dass er überhaupt keine Beschriftungen trägt - und genau daran erkennt man ihn.

Schnellste Methode, den Kondensor PZO KS zu erkennen:
Kondensor PZO KS: keine Seriennummer, kein Herstellername und kein Logo, keine Modellbezeichnung
Andere PZO Phasenkontrastkondensoren: mindestens eine aufgedruckte Modellbezeichnung (z. B. KFF, KFL, K3Ph, K3Ph1, K4Ph, K3PhZ oder KPI 2 beim DIC-Kondensor)

Wofür wird dieses Teil benötigt?

• als Ersatzteil für die Reparatur des stereoskopischen Phasenkontrastkondensors PZO KS, wenn Sie einen solchen Kondensor mit beschädigter Phasenblende 20x besitzen
• für DIY-Freunde, die nach neuen visuellen Effekten in der Lichtmikroskopie suchen

Zu welcher Kategorie gehört dieses Teil?

Kondensore [ link ] [Weitere Kondensore]

Wer stellt dieses Teil her?

• PZO - Polskie Zaklady Optyczne [ link ] [Weitere PZO]
• PZO Warszawa
• PZO Poland
• PZO Warszawa Poland

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop PZO MB 30S [ link ] [Weitere von MB 30S]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• PZO PZO K3Ph Phase Contrast Microscope Condenser (K4Ph, K3Ph1)
• PZO Biolar
• PZO MB-30
• PZO MB 30S
• PZO KS condenser
• PZO K3PhZ condenser
