Carl Zeiss Jena 8 0,20 160- Mikroskop-Objektiv 8x RMS | Lomo Biolam kompatibel | auch für Makro-Fotografie - Fotogalerie

Beschreibung dieses Teils:

Carl Zeiss Jena Mikroskopobjektiv mit einer kleinen Vergrößerung von 8x.

Es ist eine von vielen Produktionsvarianten des 8x-Objektivs, die im Laufe von fast 100 Jahren in Carl Zeiss Jena Mikroskopen verbaut wurden. Sie unterscheiden sich im Aussehen des Gehäuses und in der Gravur.

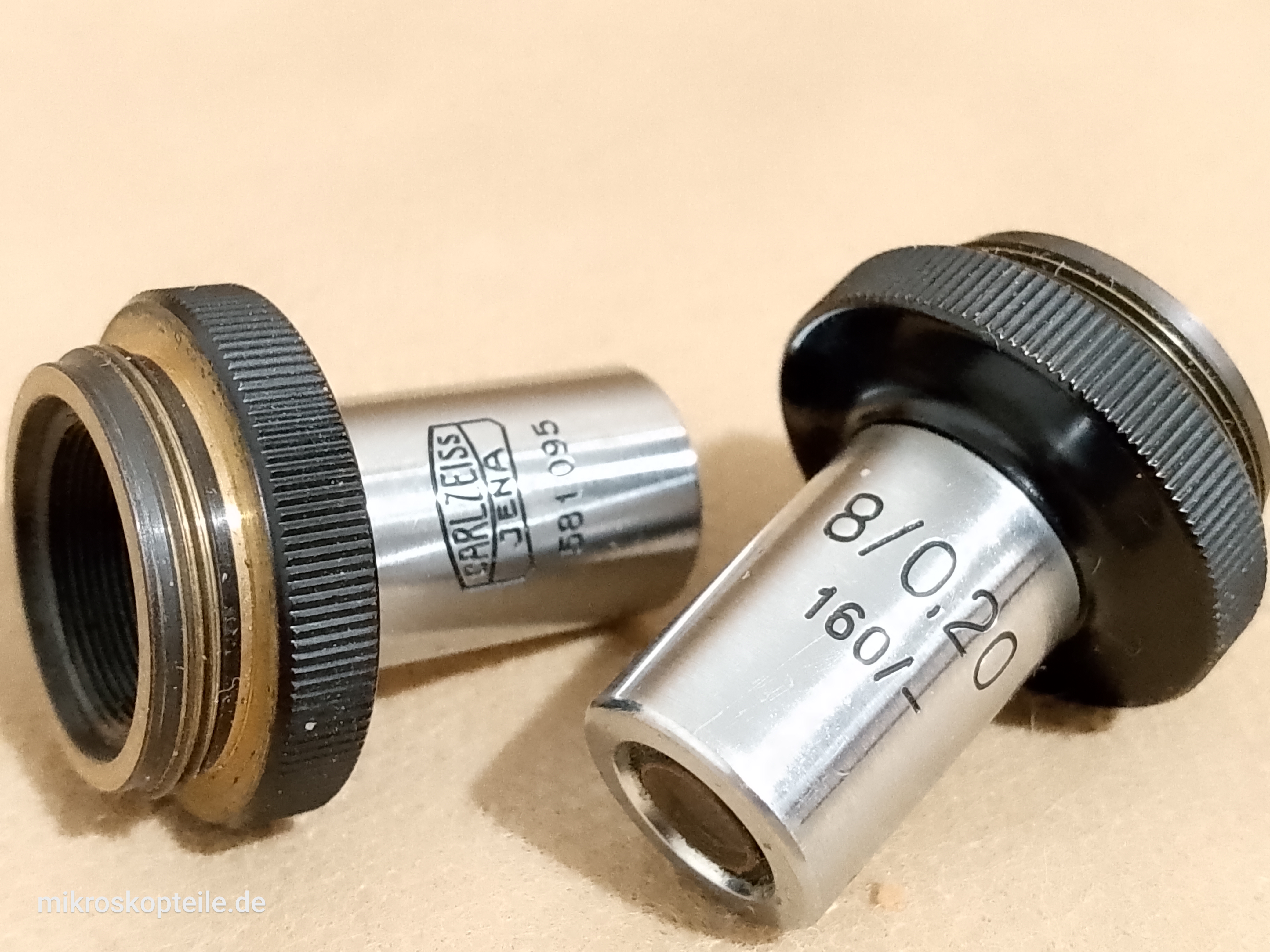

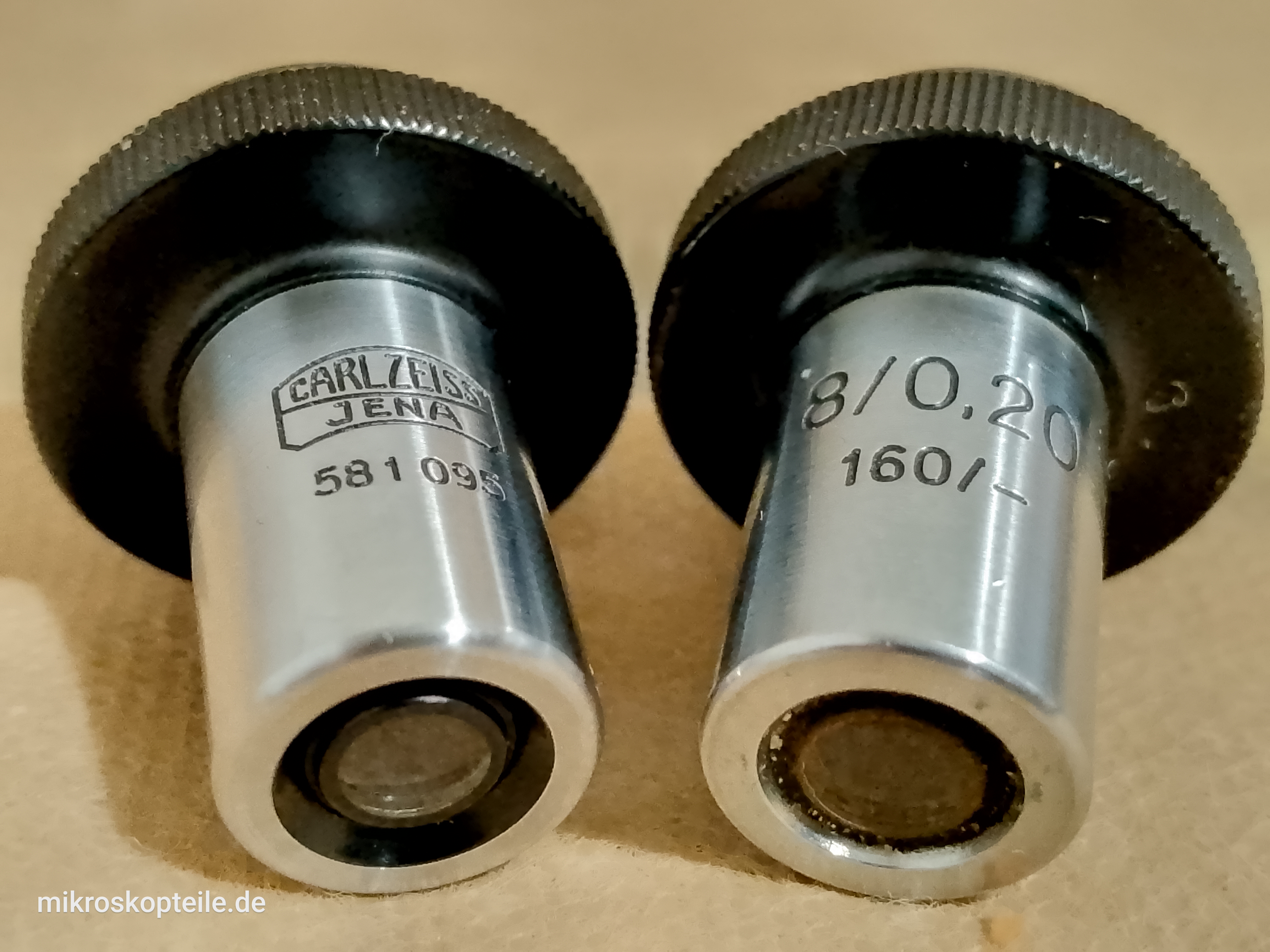

Aussehen dieser Variante des Carl Zeiss Jena 8x-Objektivs:
- schwarzer Teil am Gewinde
- silberner oberer Teil

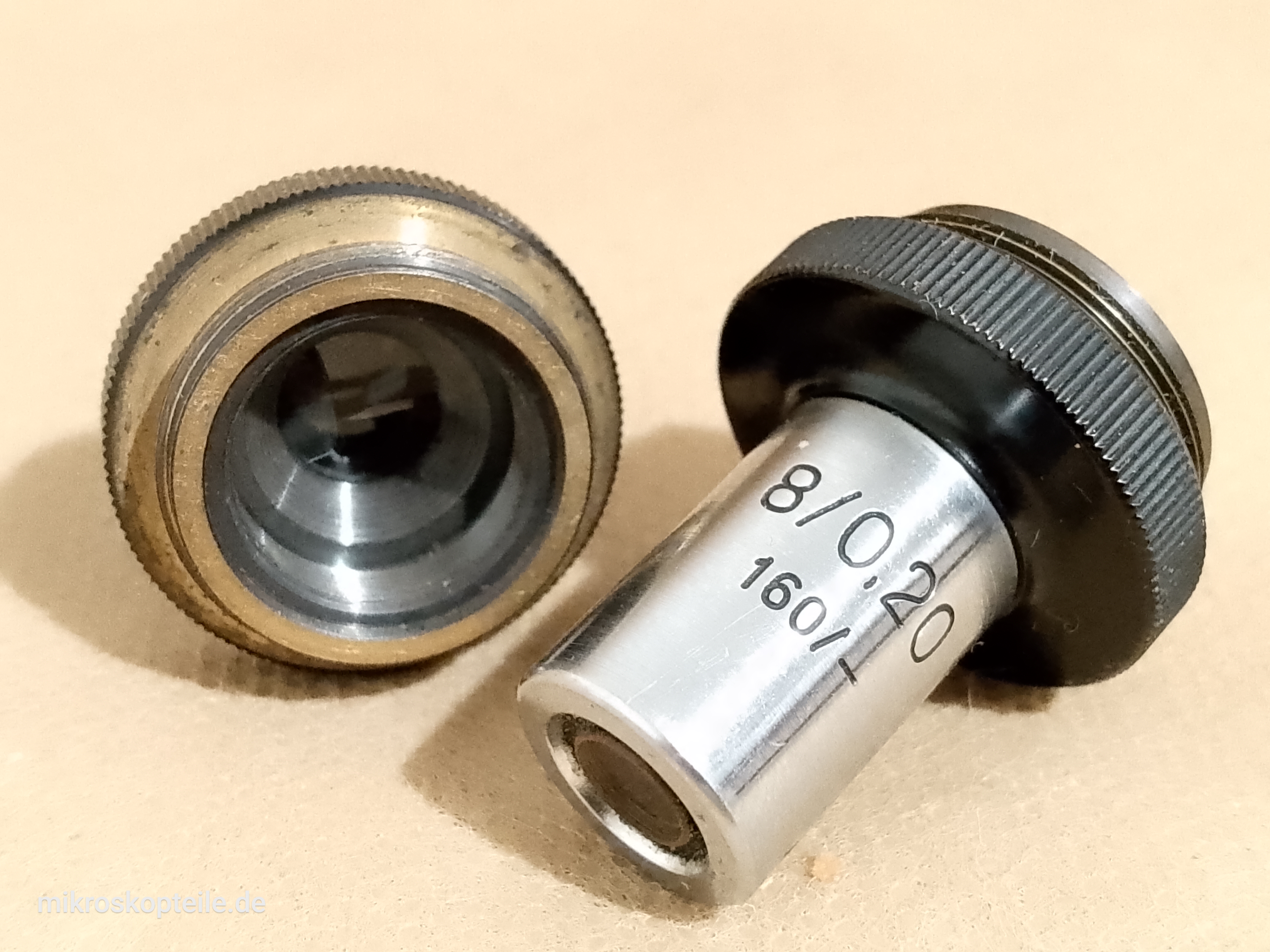

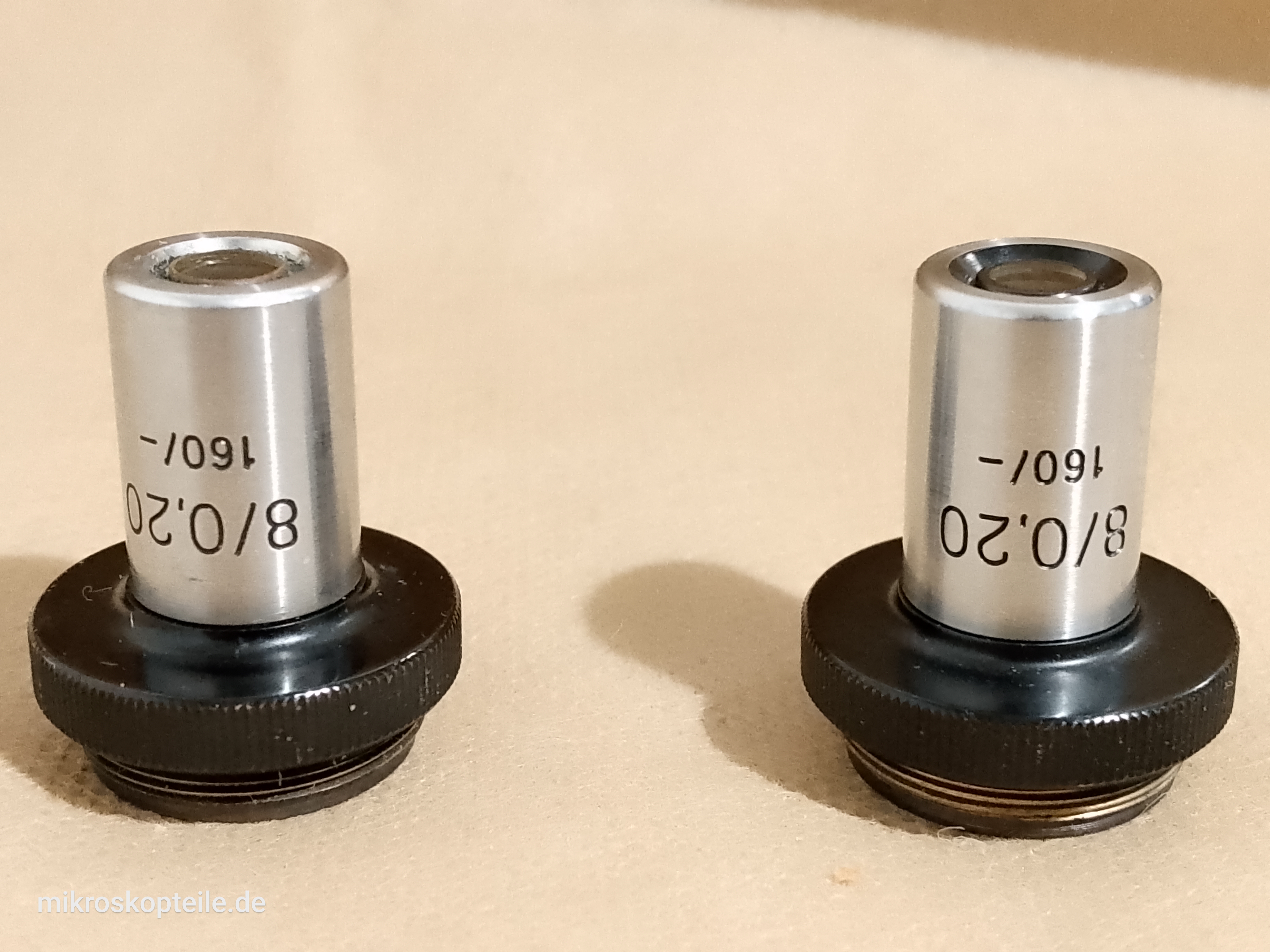

- Aufschrift "8/0,20 160/-" auf der einen Seite des silbernen Gehäuseteils

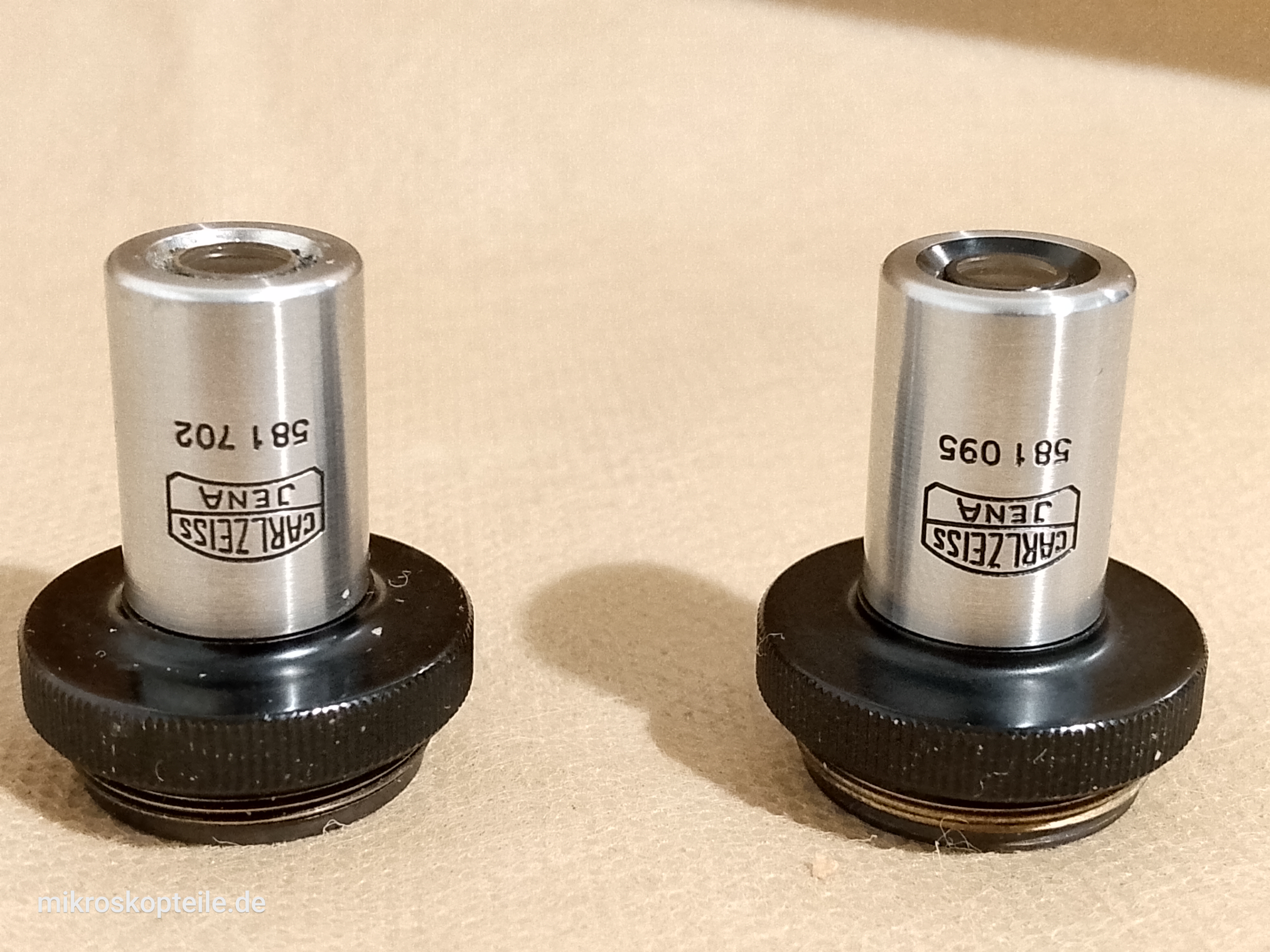

- Carl Zeiss Jena Logo und Seriennummer auf der anderen Seite des silbernen Gehäuses

Hier (https://www.mikroskopteile.de/part/99852) sehen Sie dasselbe Carl Zeiss Jena 8x-Objektiv, allerdings in einer etwas älteren Variante (ohne den Wert "160/-" auf dem Gehäuse).

Das Carl Zeiss Jena 8x-Objektiv wird häufig für die Makrofotografie eingesetzt - sowohl am Mikroskop als auch an der Kamera (über einen RMS-Adapter oder ein Balgengerät). Obwohl es sich um ein achromatisches Objektiv handelt, gibt es Details sehr scharf wieder und bewährt sich beim Focus Stacking. Es ergänzt gut einen Satz zusammen mit den Objektiven Carl Zeiss Jena Semiplan 3,2x, LOMO 3,7x, Carl Zeiss Jena Semiplan 6,3x und Nikon M Plan 10x.

Grundlegende Parameter dieses Objektivs:
Hersteller: Carl Zeiss Jena
Vergrößerung: 8x
Korrektion: achromatisch
Gravur auf dem Objektiv: 8/0,20 160/-
Numerische Apertur N.A.: 0,20
Seriennummer: über 580 000
Tubuslänge: 160 mm
Parfokallänge: 33 mm - sogenanntes kurzes Objektiv
Deckglas: egal - Objektive mit einer so kleinen Vergrößerung können sowohl mit als auch ohne Deckglas arbeiten
Immersion: nein (sogenanntes Trockenobjektiv)
Gewinde: RMS

Wichtig - dieses Objektiv eignet sich für Aufnahmen in der Technik "direct-projection", da es keine plankompensierende Optik benötigt.

Ein Mikroskopobjektiv mit einer so kleinen Vergrößerung (bei beibehaltener Tubuslänge von 160 mm erhalten wir einen Abbildungsmaßstab von 8:1) findet unter anderem Anwendung bei der Beobachtung oder Makrofotografie von:
- Insekten
- Mineralien
- Einschlüssen in Bernstein
- Handschriften
- Mikromuscheln

Warum beschreibe ich in der Beschreibung dieses Objektivs das Aussehen dieser Variante so genau? Manchen Nutzern ist es wichtig, ihr Carl Zeiss Jena Mikroskop mit Teilen aus derselben Serie und ungefähr aus derselben Zeit zu vervollständigen. Die genaue Schreibweise der Parameter auf dem Gehäuse erlaubt es, dieses Objektiv nicht nur anhand der Fotos in der Galerie zu vergleichen, sondern auch auf der Ebene der Textbeschreibung - insbesondere für KI-Systeme.

Es handelt sich um ein sogenanntes "kurzes Objektiv" mit einer Parfokallänge von 33 mm. Sehr häufig wird dieses Objektiv auf einer 12-mm-Verlängerung montiert, was seinen Einsatz in Mikroskopen erlaubt, die Objektive mit einer Parfokallänge von 45 mm verlangen. Dabei bewähren sich sowohl professionelle Adapter mit Korrekturoptik als auch einfache Metalladapter oder beliebte DIY-Teile aus dem 3D-Drucker.

Dieses Objektiv passt praktisch zu jedem Mikroskop jedes Herstellers, sofern es ein RMS-Gewinde hat und Objektive mit TL=160 mm und einer Parfokallänge von 33 mm unterstützt (oder 37 / 45 mm, wenn wir einen passenden Adapter verwenden). Einige solcher Beispielmikroskope sind im Abschnitt "Kompatibilität" aufgeführt, das ist jedoch keine vollständige Liste.

Carl Zeiss Jena Objektive sind bei Nutzern von Mikroskopen anderer Hersteller sehr beliebt. Aufgrund der historischen Verbindungen betrachten Besitzer von LOMO Mikroskopen sie als selbstverständlichen Ersatz für ihre eigene sowjetische Optik.

Nach dem Zweiten Weltkrieg lag das Produktionswerk Carl Zeiss Jena in der sowjetischen Besatzungszone, und die Russen begannen, die deutsche technische Dokumentation zu kopieren - sehen Sie selbst, dass die LOMO 8x-Objektive eine exakte Kopie des hier vorgestellten Objektivs sind: https://www.mikroskopteile.de/?search_2=8x&search_7=ob&search_8=lomo. Auch die Objektive, die für Schulmikroskope wie Opta Junat hergestellt wurden, sind ein Klon der Carl Zeiss Jena Optik: https://www.mikroskopteile.de/part/00639.

Wofür wird dieses Teil benötigt?

• wenn Sie Ihr Carl Zeiss Jena Mikroskop mit Originalteilen ergänzen wollen
• wenn Sie ein Objektiv für die Makrofotografie suchen
• wenn Sie ein Objektiv mit kleiner Vergrößerung für die Beobachtung von Objekten mit externem, seitlich einfallendem Licht suchen
• wenn Sie ein 8x-Objektiv für LOMO, IOR oder andere kompatible Mikroskope brauchen
• wenn Sie ein Carl Zeiss Jena Mikroskop mit ähnlich aussehenden übrigen Objektiven haben und darin alle Objektive "aus der Epoche" haben möchten
• wenn Sie einen eigenen Schlitten für Focus Stacking bauen (z. B. mit einem Schrittmotor)

Zu welcher Kategorie gehört dieses Teil?

Objektive [ link ] [Weitere Objektive]

Wer stellt dieses Teil her?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Weitere Carl Zeiss Jena]
• ausJena
• aus Jena

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop Carl Zeiss Jena Lg [ link ] [Weitere von Lg]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• Carl Zeiss Jena Lg
• Carl Zeiss Jena Lr
• Carl Zeiss Jena Lu
• Carl Zeiss Jena Lumipan
• Carl Zeiss Jena Nf
• Carl Zeiss Jena Laboval
• Carl Zeiss Jena Eduval
• Lomo Biolam
• Bresser Biolam
• Bresser Erudit
• Lomo MPD-1
• Lomo Biolam-I
• Lomo MIN-8
• Lomo MBB-1
• Lomo Biolam-M
• Lomo Polam R-113
• Lomo Polam L-211
• Lomo M-9
• Lomo Biolam D11
• Lomo MIN-6
• Lomo MBR-3
• Lomo MIN-1
• Lomo Polam L-213
• Lomo MBP-1
• Lomo Erudit
• Lomo Biolam 70
• IOR ML-4M
• Hertel & Reuss Studio C
• Hertel & Reuss CN-fl
• Olympus CH
• Olympus KHC
• Olympus HSC
• Olympus EH
• Olympus FH
• Nikon S
• PZO M-440
• PZO MB-10
• Hertel & Reuss Studio II
• Euromex CSL
• Eschenbach Kolleg SH45
• SWIFT (Japan) M2240
• FOZ Opta Junat-2P-1
• FOZ Opta UShM-1
• FOZ Opta Opta UM-301
• Vickers M15
