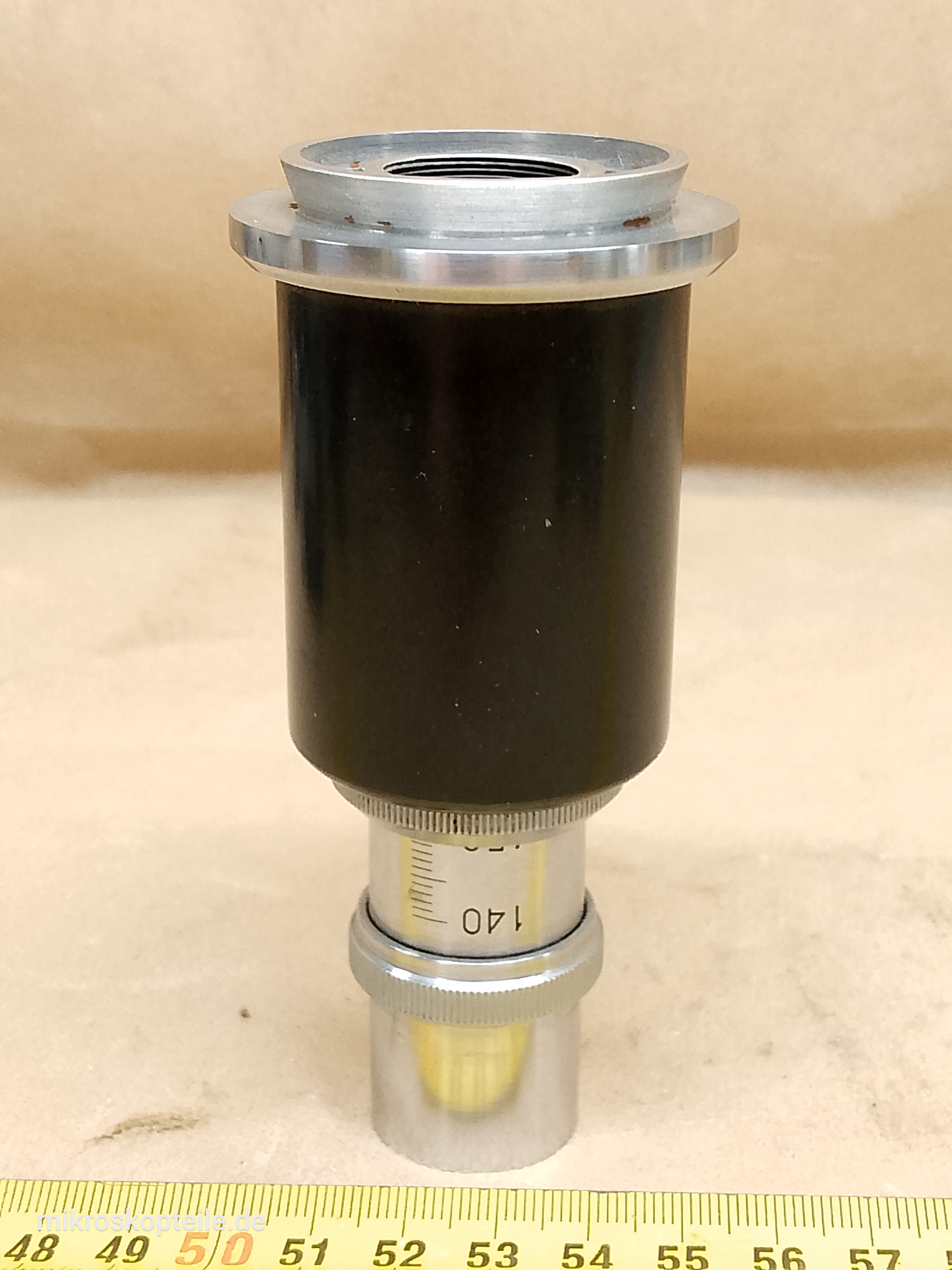

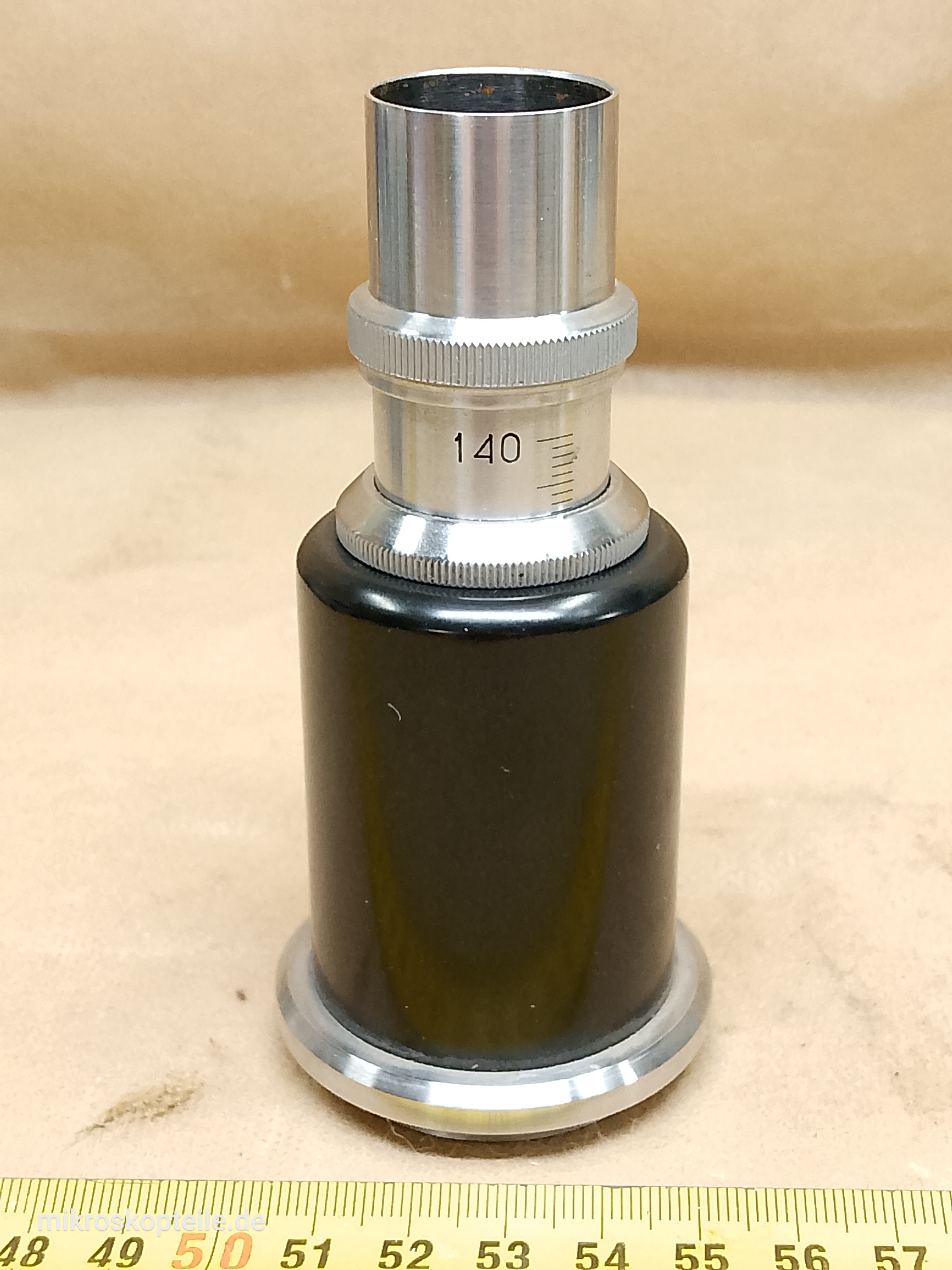

LOMO 140-200mm Mikroskop-Fototubus 23,2mm | Projektions-Okular und Kamera-Adapter Carl Zeiss Jena kompatibel - Fotogalerie

Beschreibung dieses Teils:

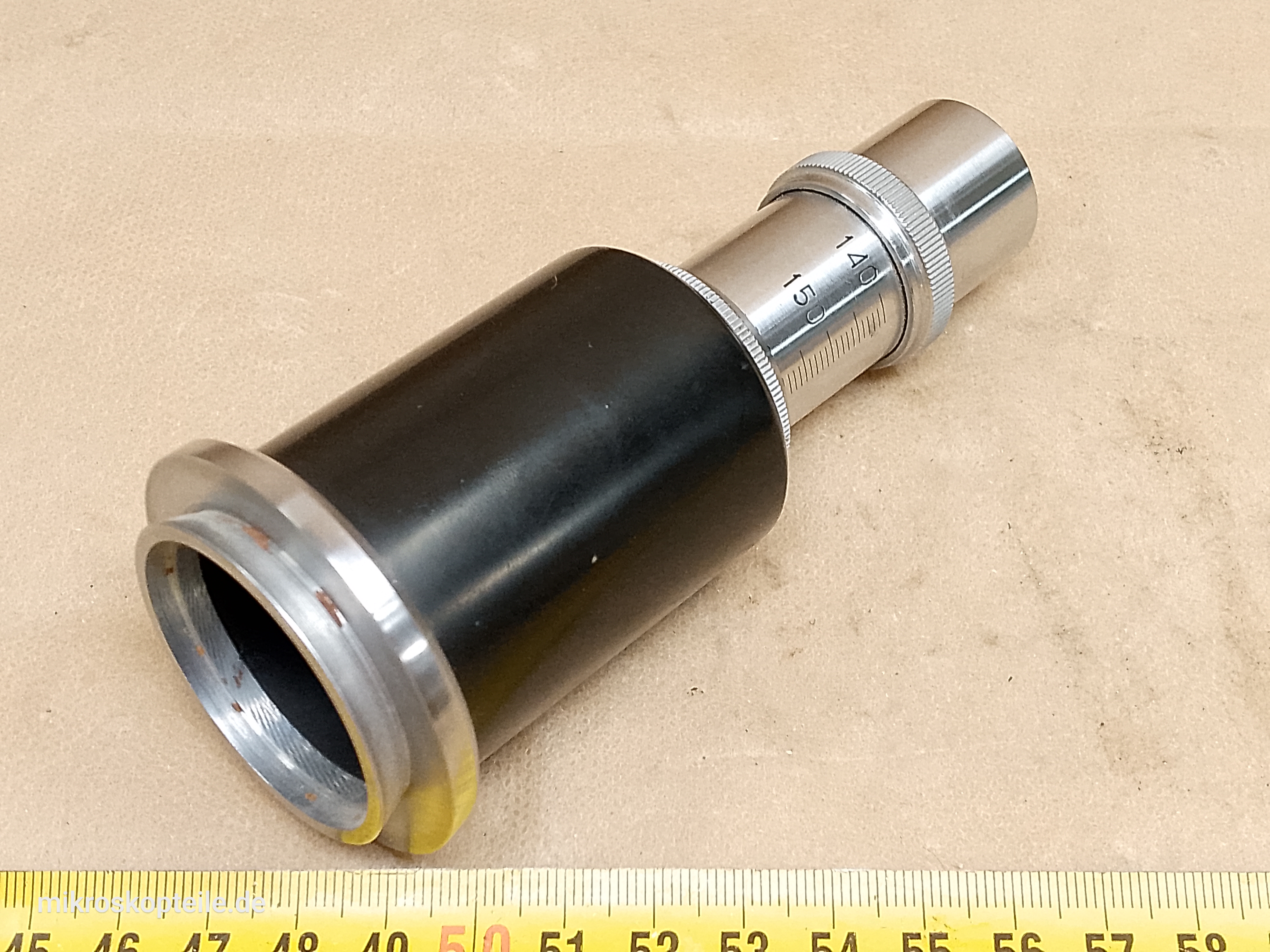

LOMO 140 - 200 mm Fototubus / Kameraadapter mit verstellbarer Länge - passend aber auch zu vielen anderen Mikroskopen der Firmen Carl Zeiss Jena, Meopta, Olympus, IOR und weiteren.

Der Tubus ermöglicht den Anschluss einer Kamera oder eines Fotoapparats an einen Trinokularkopf oder direkt an den Mikroskopkörper, auch wenn kein Trinokularkopf vorhanden ist.

Grundlegende technische Daten dieses Tubus:
Hersteller: LOMO (ЛОМО)
Farbe: schwarz, Ringe und Rohr verchromt
Neigungswinkel: keiner, es handelt sich um einen geraden Tubus
Innenliegende Optik: keine - nicht einmal ein Umlenkprisma
Befestigung am Trinokularkopf oder am Mikroskopkörper: Ringschwalbe (Einsteckteil)

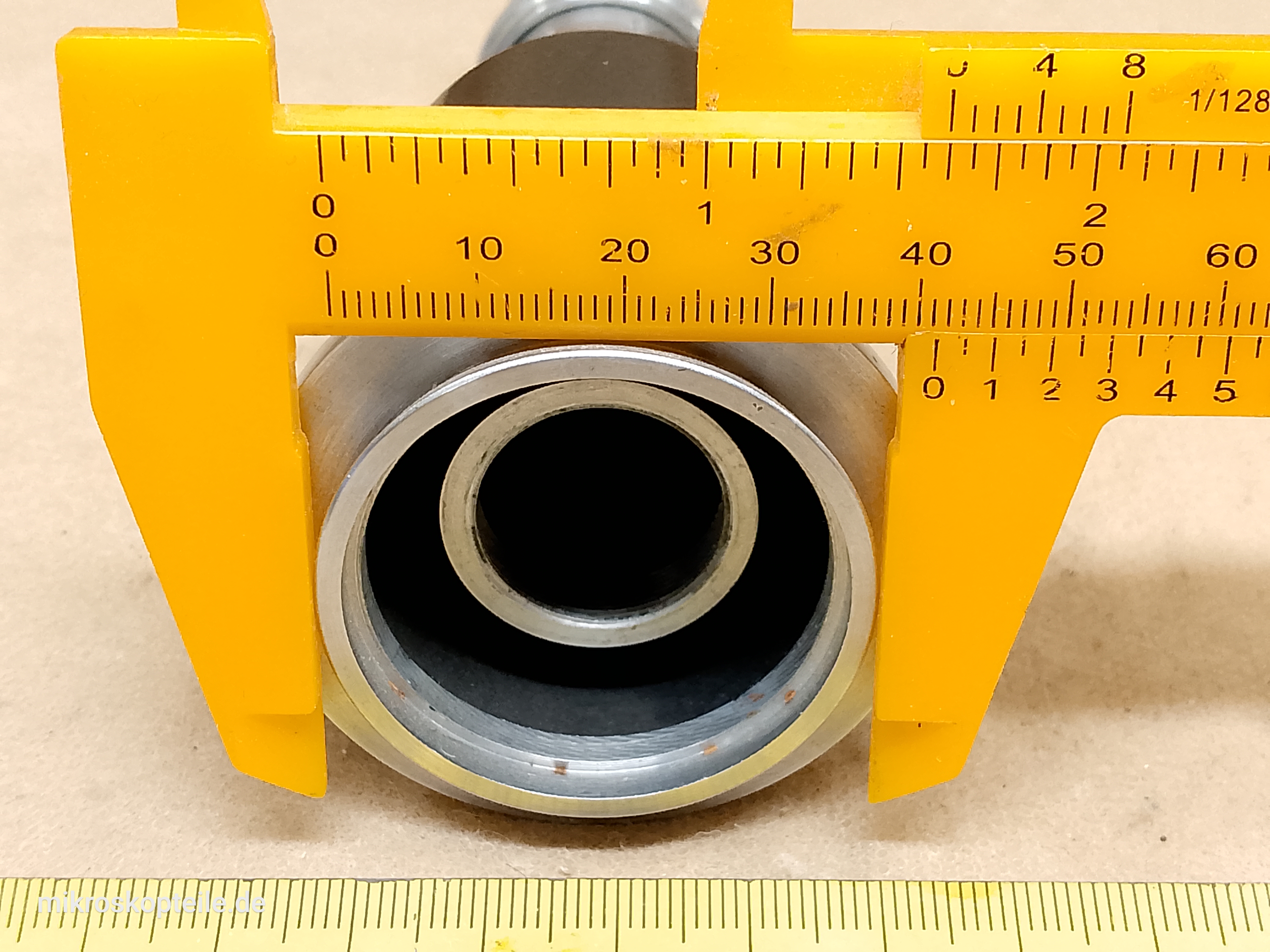

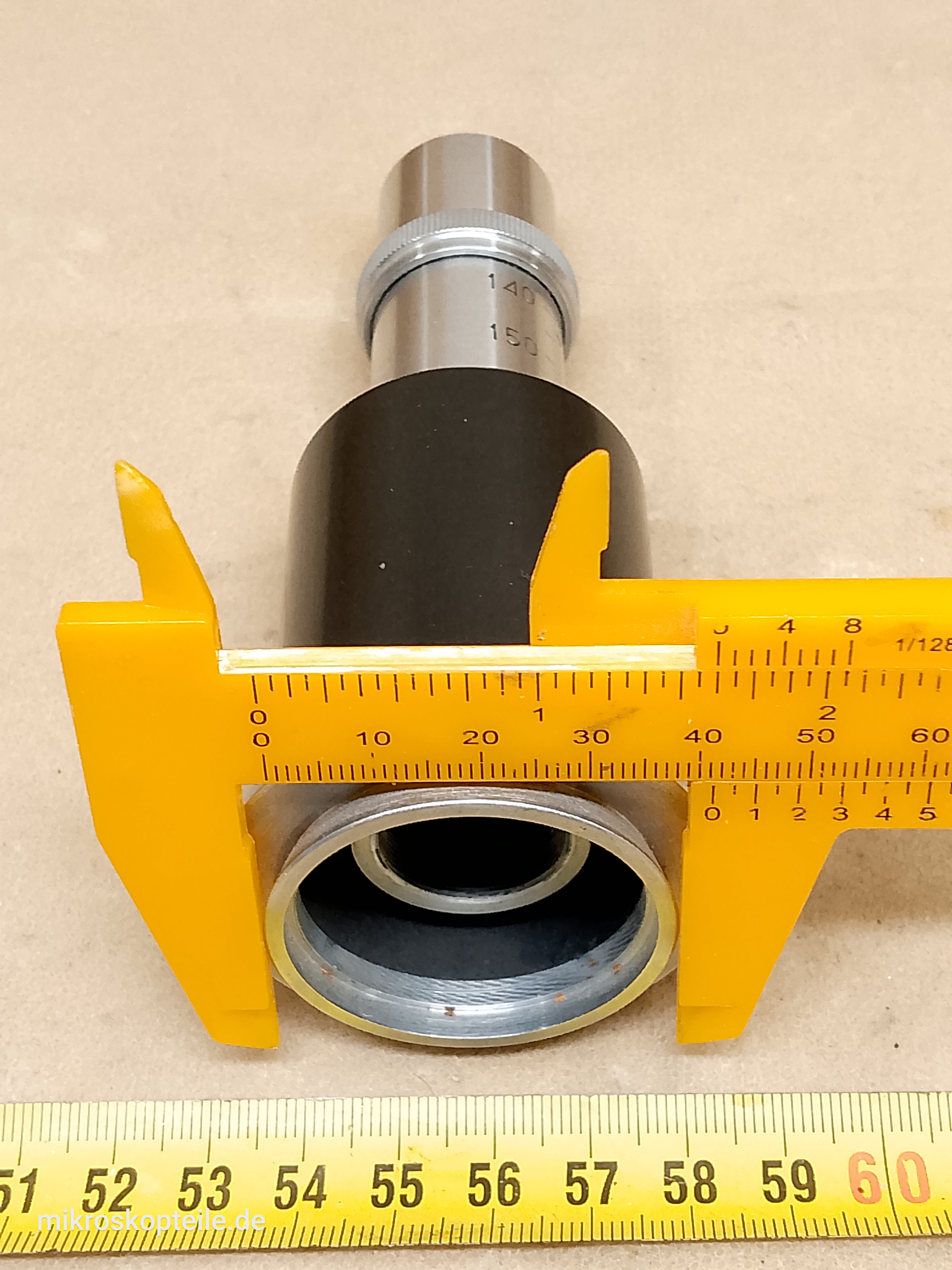

Durchmesser der Ringschwalbe: 41 mm
Art des Anschlusses am Ausgang: leeres Rohr

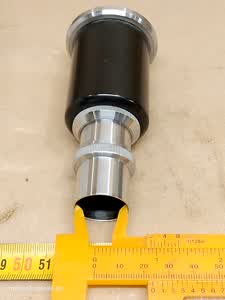

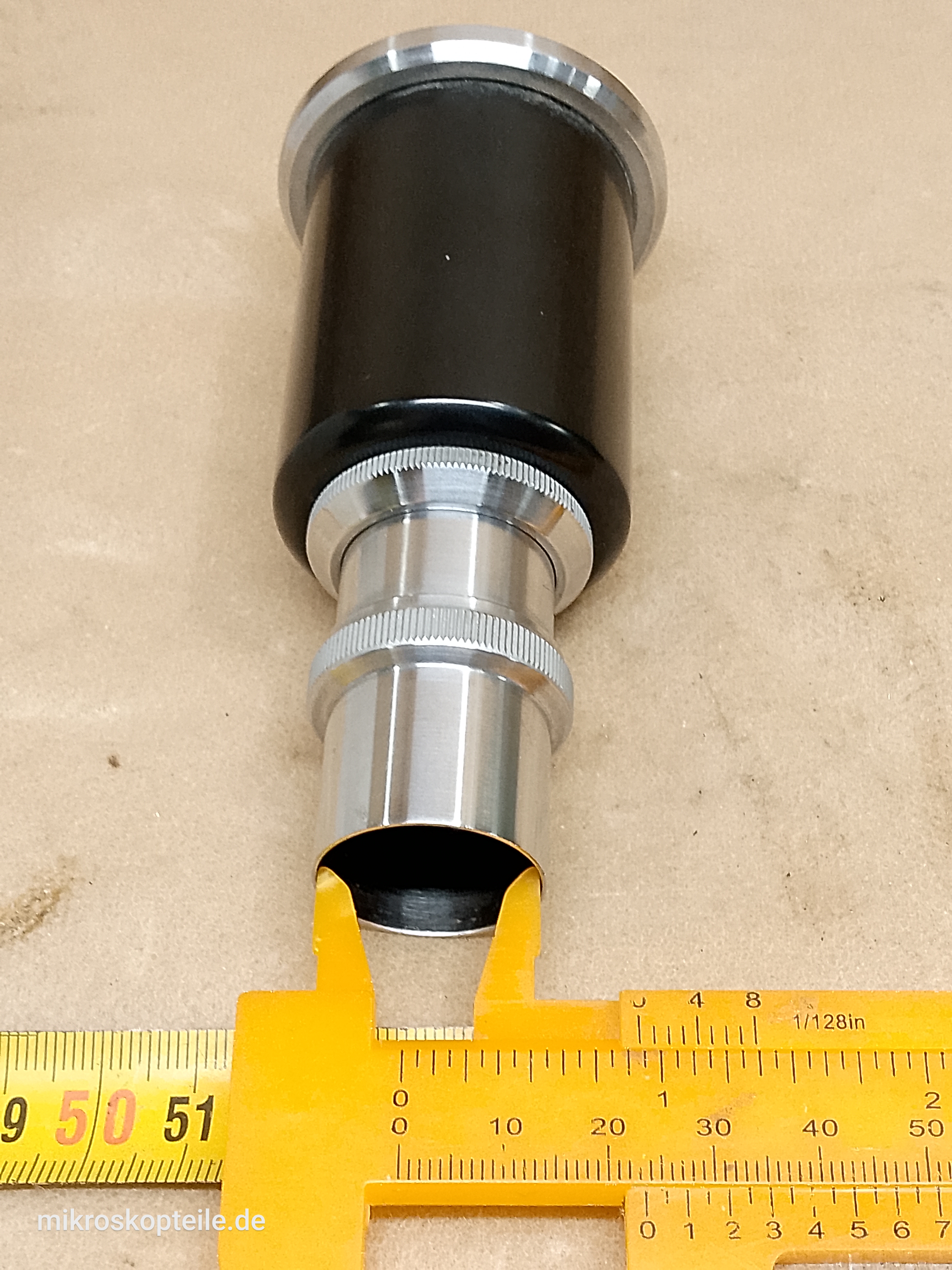

Durchmesser des Tubus am Ausgang: Innendurchmesser 23,2 mm
Länge des Rohres / Tubus: veränderlich

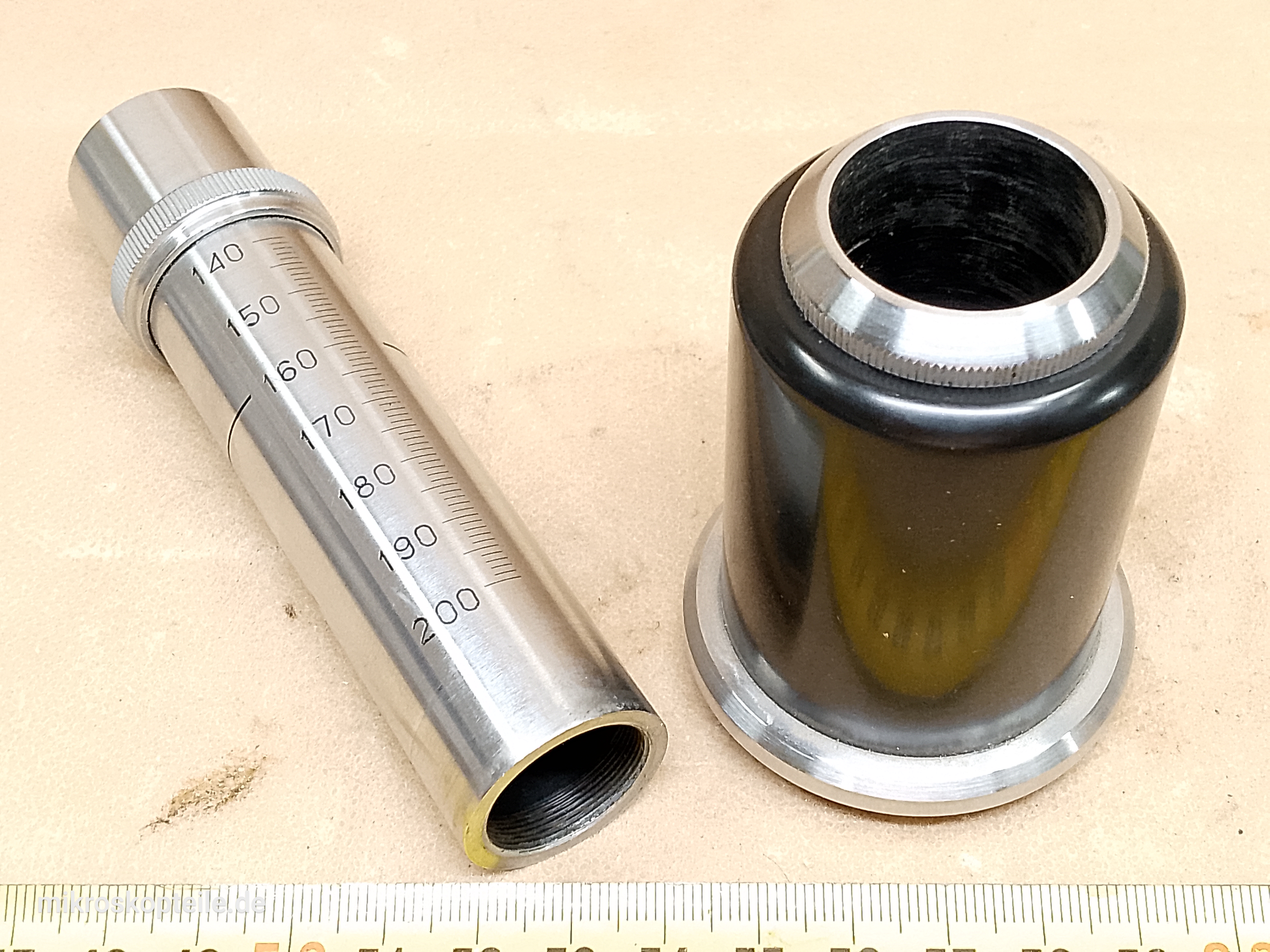

Möglichkeit der Längenänderung: ja - das Rohr ist ausziehbar, mit einer Skala von 140 bis 200 mm und Klemmung über einen Rändelring

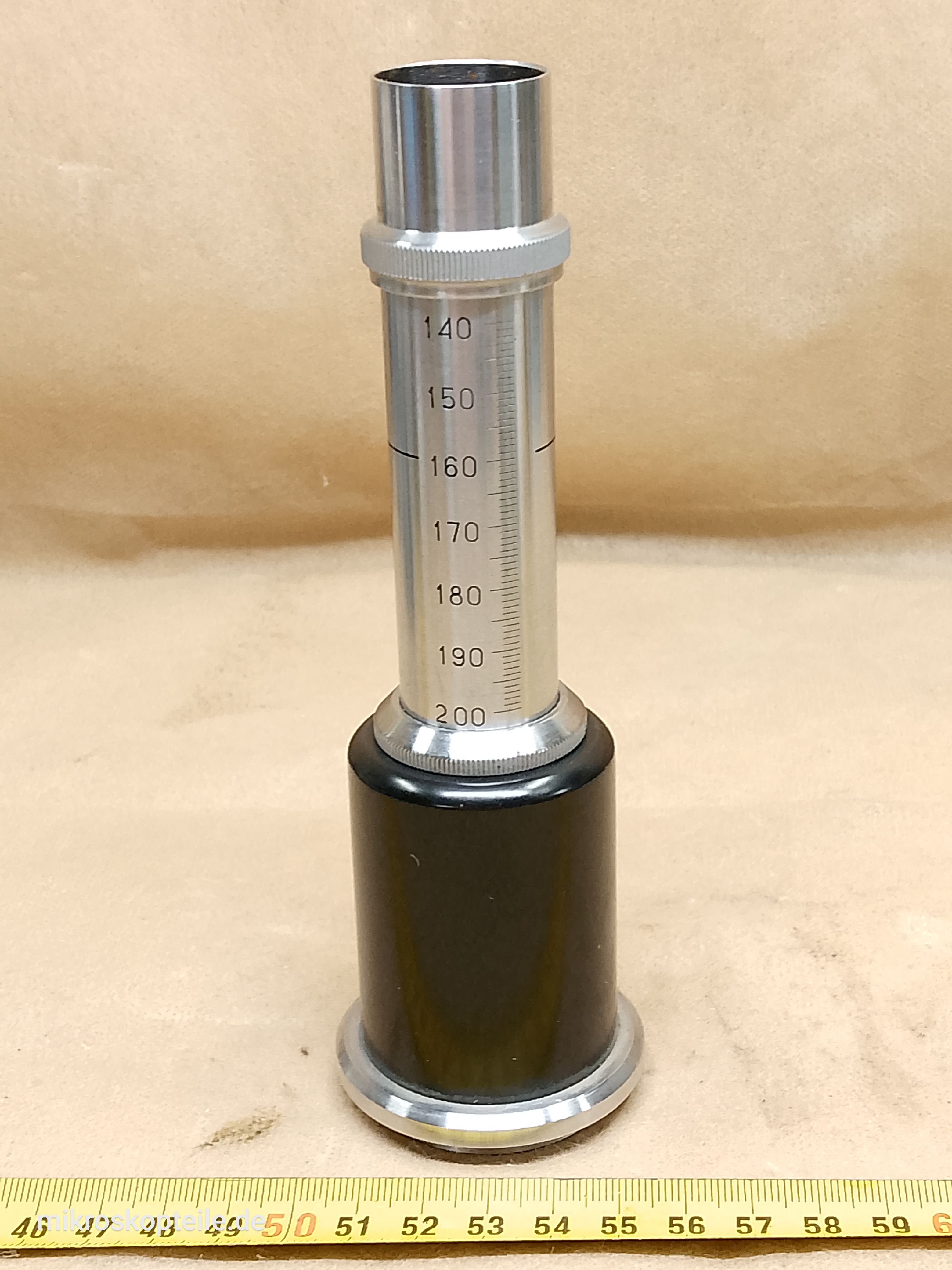

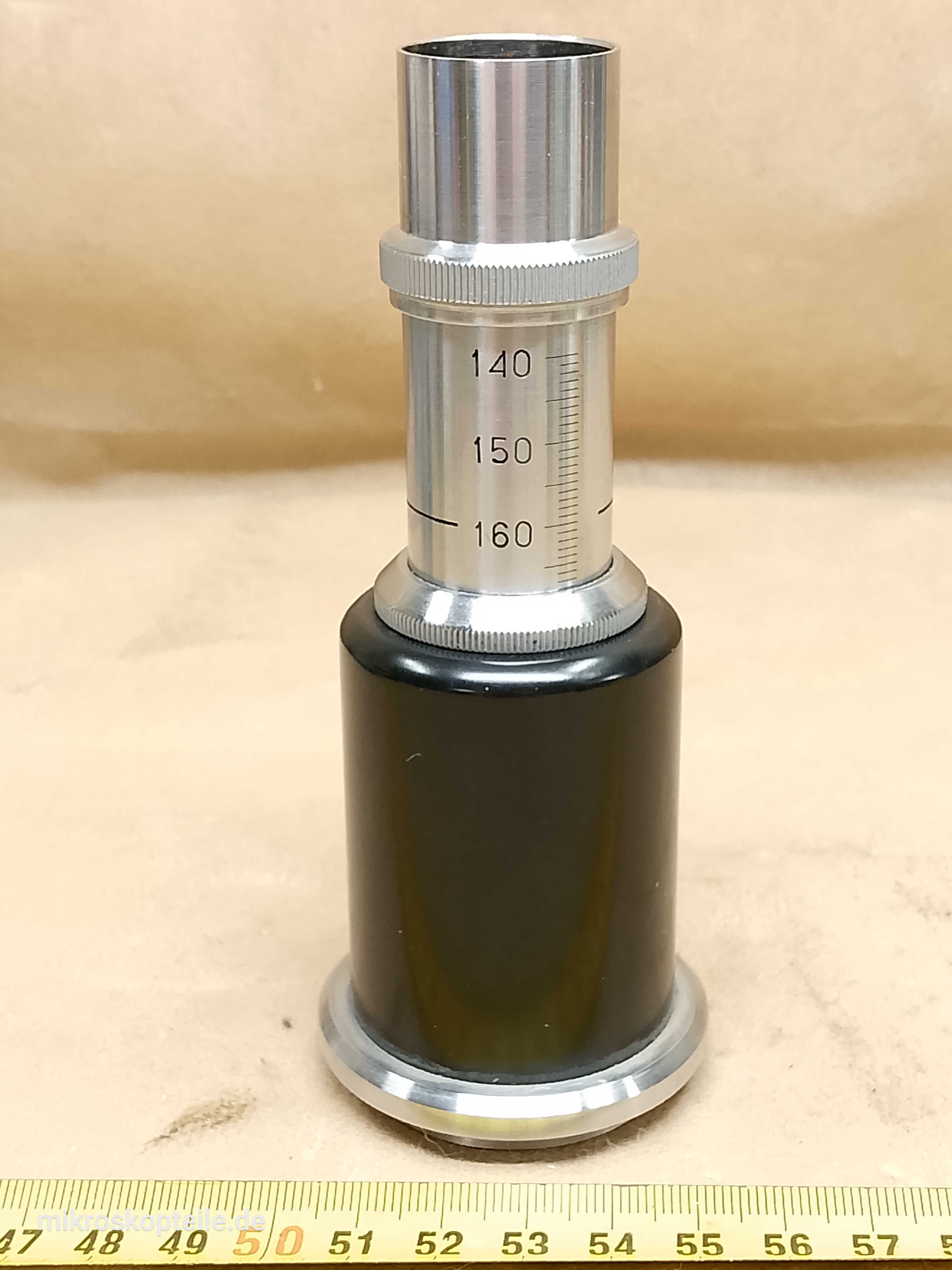

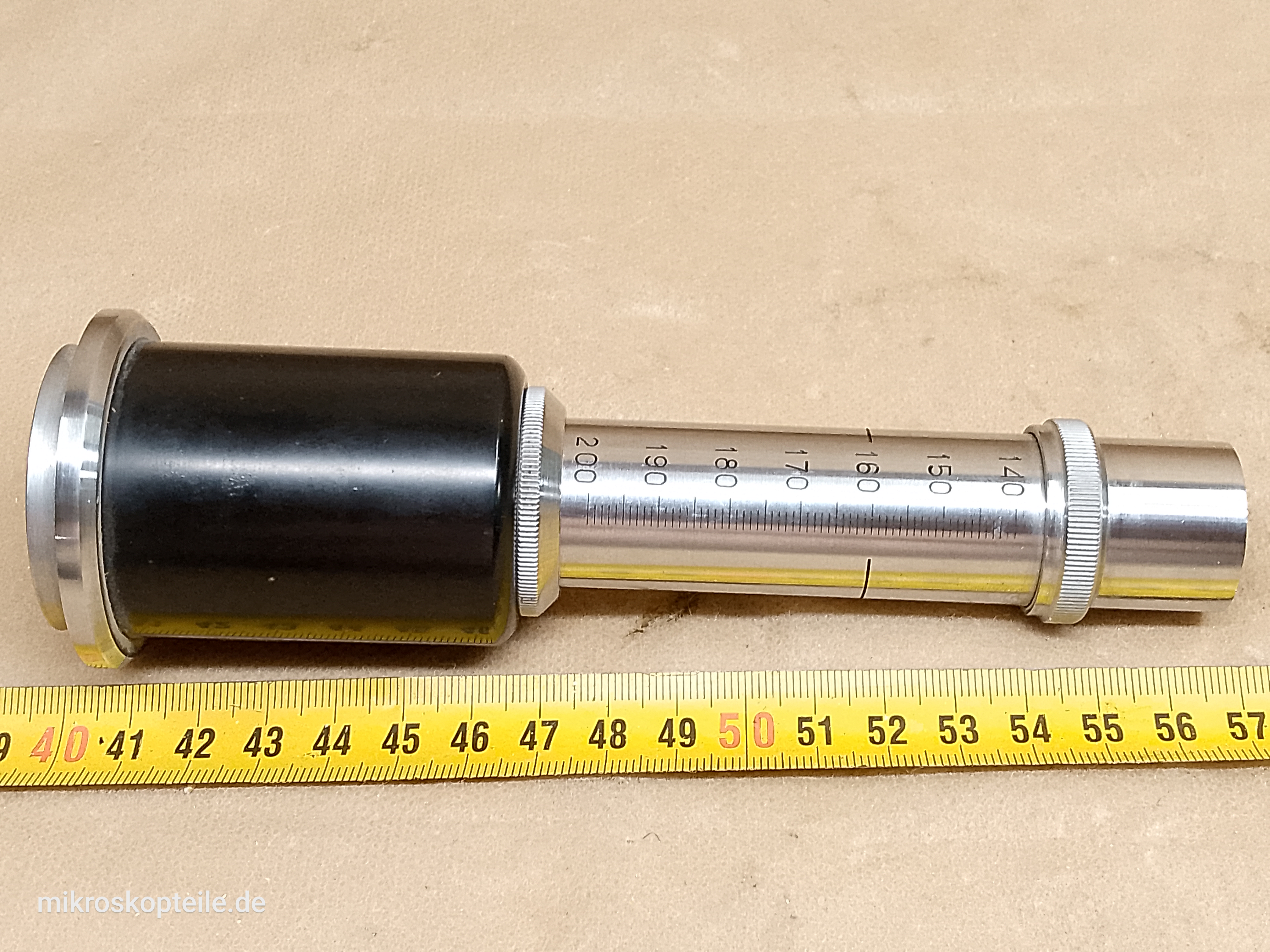

Dies ist die Ausführung mit verstellbarer Tubuslänge. Auf dem ausziehbaren Rohr ist eine Skala von 140 bis 200 mm eingraviert, mit Bezugsstrich und Zwischenteilungen, und die Einstellung wird über einen Rändelring geklemmt. Das bringt zwei Dinge auf einmal. Erstens eine stufenlose Änderung des Abbildungsmaßstabs - je länger der Tubus, desto größer die Abbildung, die auf den Sensor oder den Film fällt, der Bildausschnitt lässt sich also ohne Objektivwechsel anpassen. Zweitens, und das ist wichtiger, die Möglichkeit, mit Objektiven zu arbeiten, die für unterschiedliche optische Tubuslängen gerechnet sind: 160, 170, 180, 190 und 200 mm. Objektive von Carl Zeiss Jena und LOMO sind für 160 mm gerechnet, die von Leitz Wetzlar für 170 mm, ein Teil der Objektive von Metallmikroskopen und Messmikroskopen für 190 oder 200 mm - hier stellt man das Rohr einfach auf den richtigen Wert ein und das Objektiv arbeitet unter seinen konstruktiven Bedingungen, statt ein Bild mit Restaberration zu liefern.

Da der Adapter ausgangsseitig ein leeres Rohr mit einem Innendurchmesser von 23,2 mm hat, lässt sich darin ein Projektiv dieses Durchmessers oder ein sogenanntes "USB-Okular", also eine digitale Mikroskopkamera, unterbringen. Zusätzlich sind Adapter zwischen dem 23,2-mm-Rohr und dem M42-Gewinde weit verbreitet, und vom M42-Gewinde aus kommt man bereits auf jeden beliebigen anderen Anschluss: Nikon, Canon, Sony und weitere.

Ein solcher Tubus lässt sich anstelle des Kopfes direkt am Mikroskopkörper montieren. Eine Aufnahme für die Ringschwalbe mit einem Durchmesser von 41,0 - 41,5 mm haben unter anderem die Mikroskope:
- LOMO
- Carl Zeiss Jena
- Meopta
- IOR
- Reichert Biopan
- Olympus CH

Er wird häufig auch in Mikroskopen mit einer etwas größeren Aufnahme eingesetzt, u. a. Zeiss West Germany, Leitz Wetzlar, PZO, Will Wetzlar, Hund Wetzlar.

Im Abschnitt "Kompatibilität" ist eine beispielhafte Liste der Mikroskope angegeben, zu denen dieser Tubus passt, sie ist jedoch nicht vollständig.

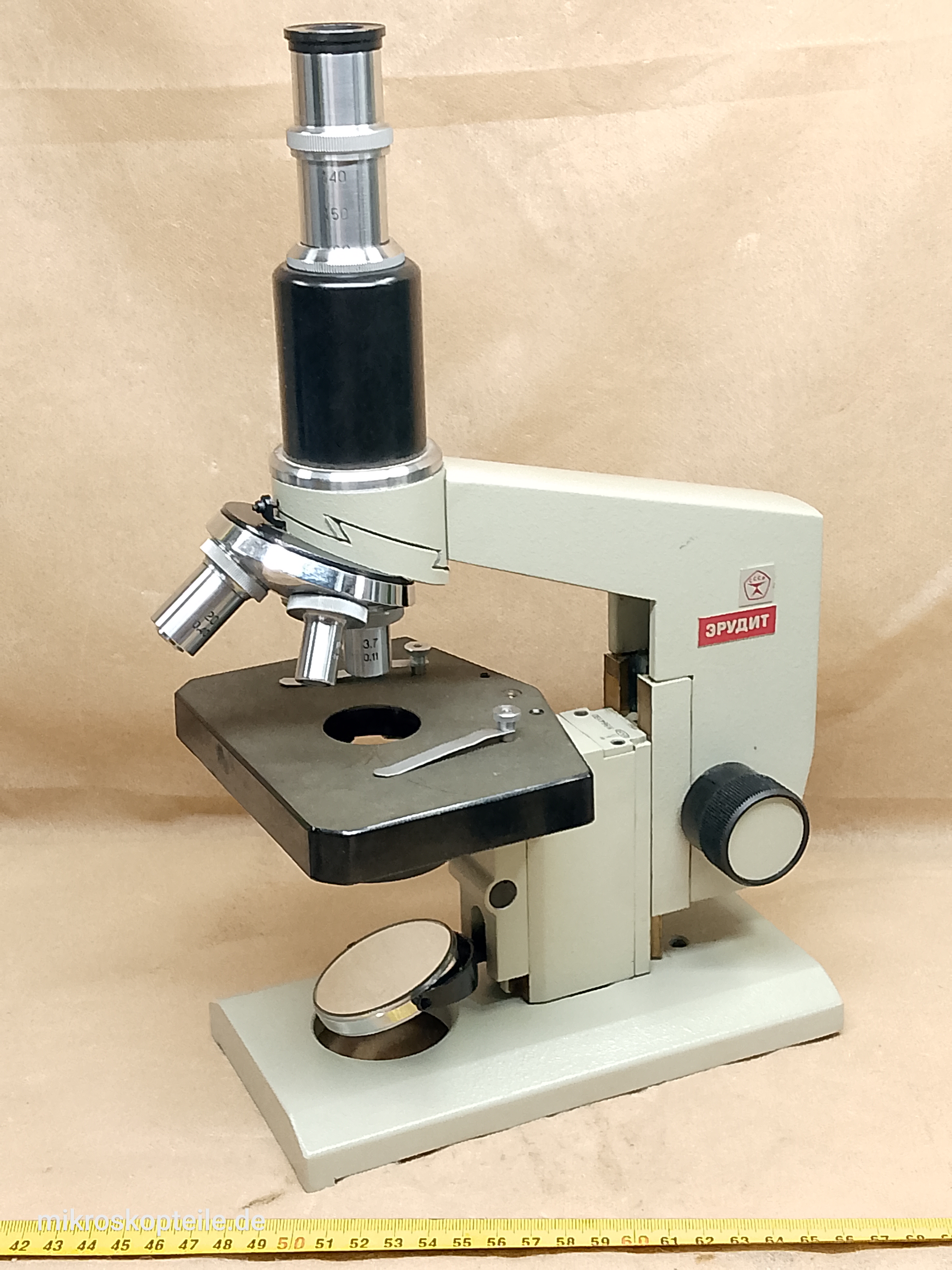

Auf dem letzten Foto ist ein Mikroskop LOMO Erudit mit diesem montierten Fototubus und einem Projektiv zu sehen. Es ist ein Anwendungsbeispiel.

Wofür wird dieses Teil benötigt?

• wenn Sie einen Tubus brauchen, der den Anschluss einer Kamera oder eines Fotoapparats an einen Trinokularkopf ermöglicht
• wenn Sie eine Kamera oder einen Fotoapparat direkt am Mikroskopkörper anschließen müssen, weil Sie keinen Trinokularkopf haben oder ohne Lichtteilung fotografieren wollen
• wenn Sie Objektive haben, die für eine andere Tubuslänge gerechnet sind als Ihr Mikroskop - 170 mm von Leitz, 190 oder 200 mm aus einem Metallmikroskop - und diese endlich unter ihren eigenen Bedingungen einsetzen wollen
• wenn Sie den Bildausschnitt und den Abbildungsmaßstab ändern wollen, ohne das Objektiv zu wechseln und ohne das Projektiv auszutauschen
• wenn Sie die Vergrößerung so wählen wollen, dass das Bild den Sensor der Kamera ausfüllt und die dunklen Ecken verschwinden
• wenn Ihr alter Fototubus verloren gegangen ist, separat verkauft wurde oder einen beschädigten Anschluss hat

Zu welcher Kategorie gehört dieses Teil?

Adapter [ link ] [Weitere Adapter]

Wer stellt dieses Teil her?

• Lomo - Leningrad Optical Mechanical Association [ link ] [Weitere Lomo]
• LZOS
• TOMP
• WTOMP
• WOOMP
• GOMZ
• LOOMP
• Progres
• Progress

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop Lomo MIN-8 [ link ] [Weitere von MIN-8]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• Lomo MIN-8
• Lomo MBB-1
• Lomo M-9
• Lomo MBI-1
• Lomo MIN-5
• Lomo MIN-4
• Carl Zeiss Jena Lg
• Carl Zeiss Jena Lr
• Carl Zeiss Jena Lu
• Carl Zeiss Jena Lumipan
• Carl Zeiss Jena Nf
• Carl Zeiss Jena NfPk
• Carl Zeiss Jena Ng
• Carl Zeiss Jena NU
• Carl Zeiss Jena NU-2
• Carl Zeiss Jena Eduval
• Carl Zeiss Jena Eduval-4
• Carl Zeiss Jena Laboval
• Carl Zeiss Jena Laboval-2
• Carl Zeiss Jena Laboval-4
• Lomo TRN-1
• Lomo TRH-1
• Lomo HU-POL
• Carl Zeiss Jena Neophot 21
• Lomo MMU-3
• Carl Zeiss Jena Jenamed
• Carl Zeiss Jena Jenalab
• Carl Zeiss Jena Jenaval
• Carl Zeiss Jena Jenalumar
• Carl Zeiss Jena BK 70x50
• Carl Zeiss Jena Amplival
• Carl Zeiss Jena Ergaval
• Carl Zeiss Jena Docuval
• Carl Zeiss Jena Vertival
• Carl Zeiss Jena Epival
• Carl Zeiss Jena Metaval
• Carl Zeiss Jena Fluoval
• Carl Zeiss Jena Epityp-2
• Carl Zeiss Jena Epignost
• Carl Zeiss Jena Jenatech
• Carl Zeiss Jena Pictoval
• Carl Zeiss Jena Telaval
• Carl Zeiss Jena Jenavert
• Carl Zeiss Jena Jenapol
• Carl Zeiss Jena Trinocular Head for Microval- microscopes
• Olympus CK2
• Olympus BHA
• Olympus CH
• Olympus CH-2 CHT
• Olympus CH-2 CHS
• Lomo Biolam
• Lomo Biolam-I
• Lomo MBI-15
• Lomo MICMED-2
• Lomo MBI-11
• Lomo Biolam-M
• Lomo Metam
• Lomo Biolam
• Lomo Polam R-113
• Lomo Polam L-211
• Lomo Polam LMPR
• Lomo Polam R-311
• Lomo Biolam D11
• Lomo Polam L-213
• Lomo Erudit
• Lomo Biolam 70
• Lomo ML-2
• Meopta DD 37 BN
• Reichert Biopan
