Beschreibung dieses Teils:

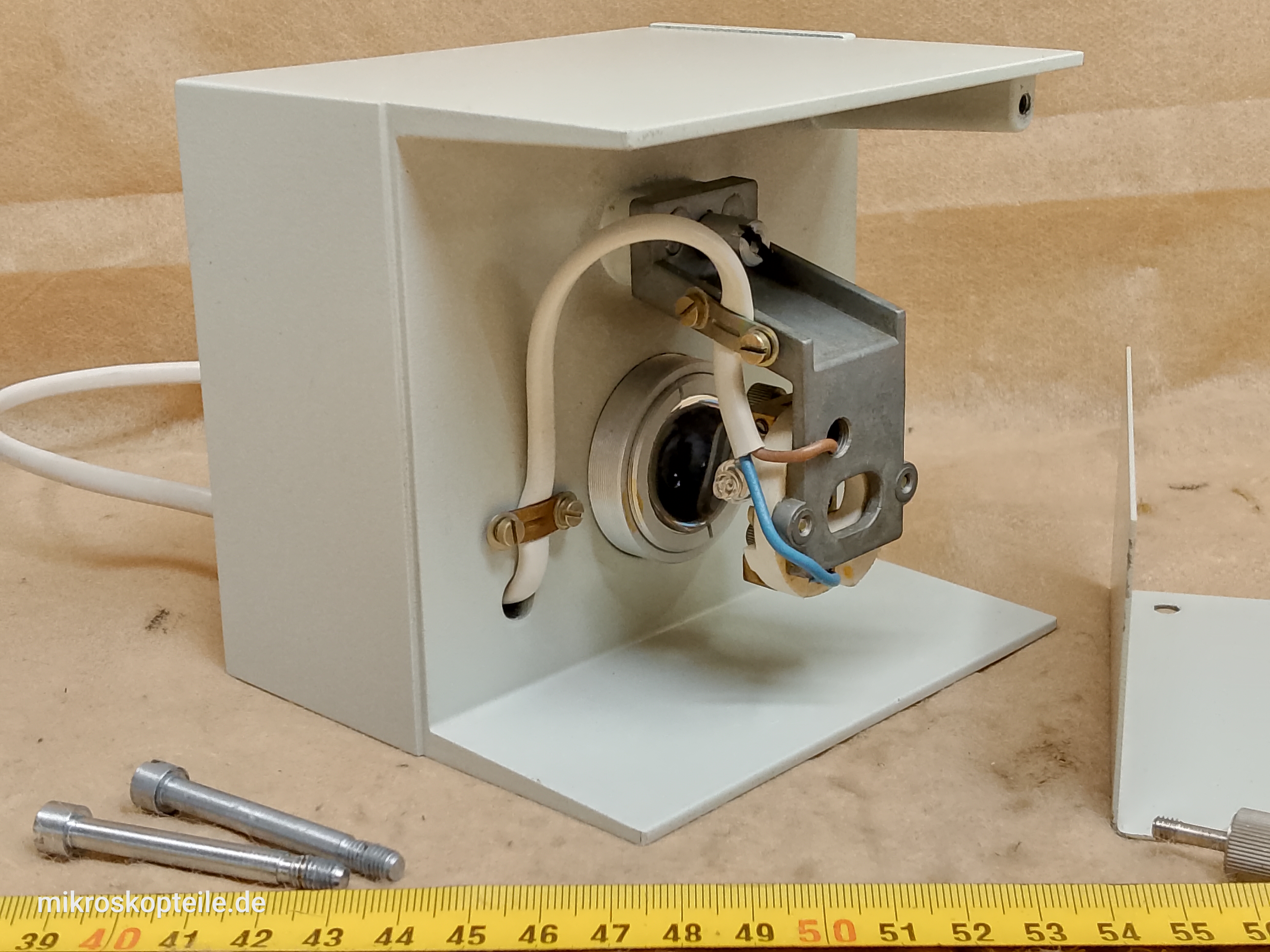

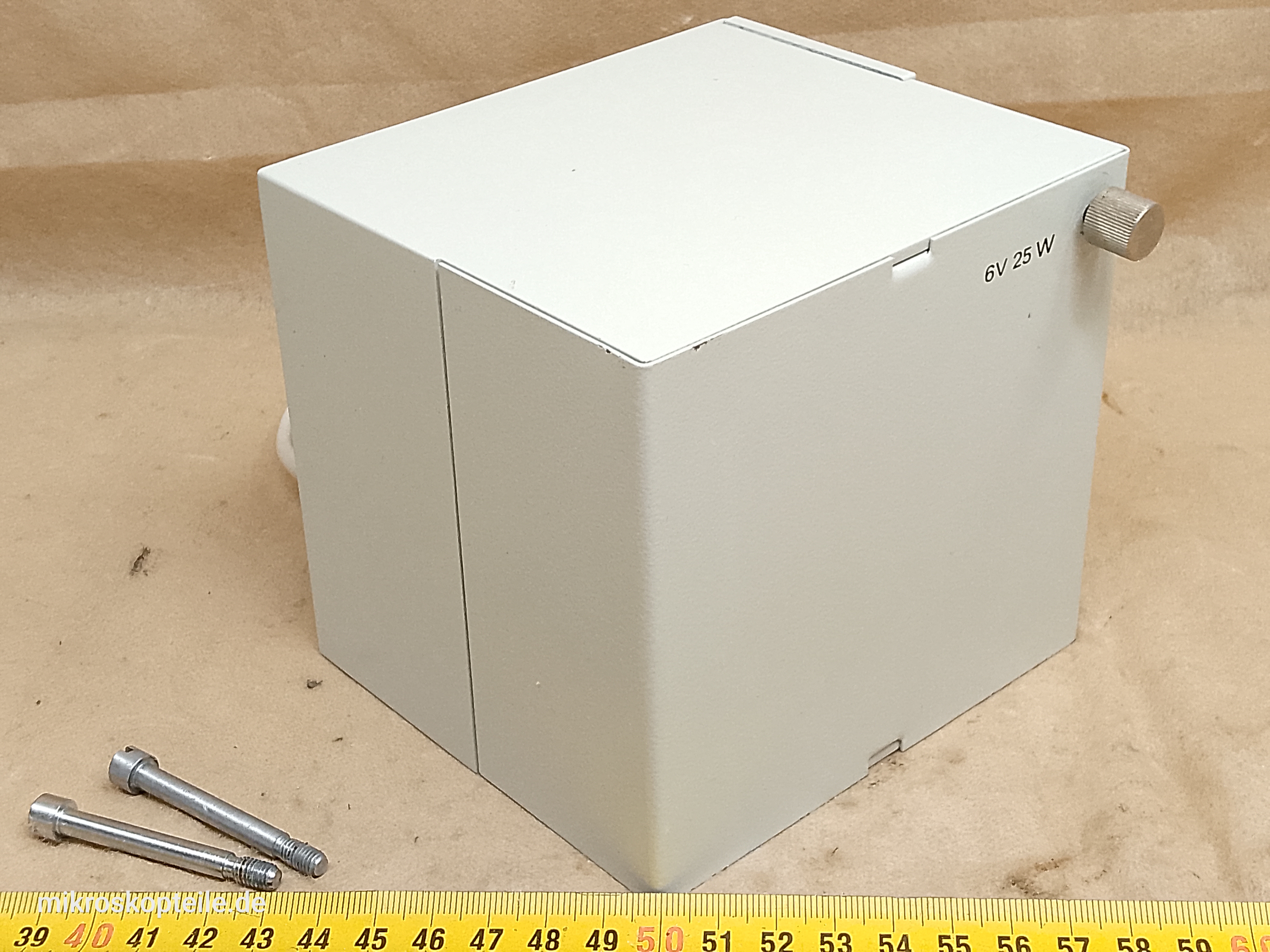

6V-25W-Halogen-Lampenhaus mit Farbfilterrad für Carl Zeiss Jena Jenaval und ähnliche Mikroskope.
Passend für folgende Mikroskope von Carl Zeiss Jena:
1. Carl Zeiss Jena Jenaval
2. Carl Zeiss Jena Jenalumar
3. Carl Zeiss Jena Jenapol
4. Carl Zeiss Jena Jenavert
1. Beim Carl Zeiss Jena Jenaval wird dieses Lampenhaus als Durchlicht-Beleuchter verwendet.
2a. Beim Carl Zeiss Jena Jenalumar 50 (mit dem kleinen HBO-50-Fluoreszenz-Lampenhaus, wie es auch beim Carl Zeiss Jena Jenamed Fluorescence verwendet wird) dient dieses Lampenhaus als Lichtquelle für Durchlicht.
2b. Das Carl Zeiss Jena Jenalumar 250 besitzt ein großes, integriertes Lampenhaus. Das hier angebotene Lampenhaus ist daher für dieses Mikroskopmodell nicht geeignet.
3. Beim Carl Zeiss Jena Jenapol wird ein solches Halogenlampenhaus sowohl als Durchlicht-Beleuchter (unten montiert) als auch als Auflicht-Lampenhaus (oben montiert) verwendet. Es existieren jedoch auch Ausführungen des Jenapol, die ausschließlich für Durchlicht oder ausschließlich für Auflicht vorgesehen sind.
4. Beim Carl Zeiss Jena Jenavert wird serienmäßig ein anderes Lampenhaus für Auflicht verwendet. Fehlt dieses jedoch, bauen viele Anwender im Rahmen eigener DIY-Projekte das hier angebotene Lampenhaus entsprechend um. Besitzt das Jenavert zusätzlich einen Durchlicht-Strahlengang, dient genau dieses Lampenhaus als Durchlicht-Lichtquelle.

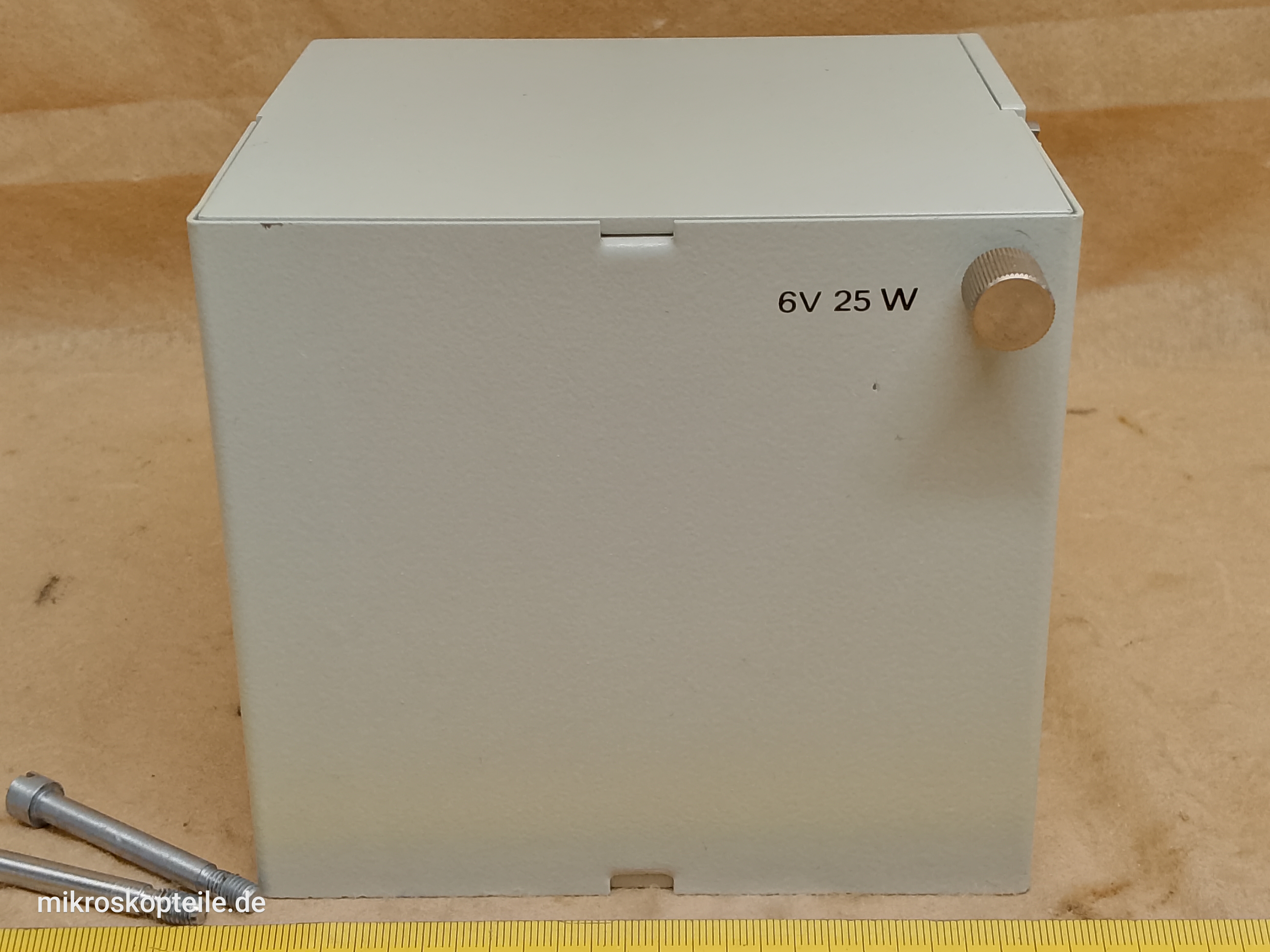

Dieses Lampenhaus wird mit zwei langen Schrauben am Mikroskop befestigt. Ungewöhnlich ist dabei, dass diese Schrauben von der Vorderseite des Mikroskops gelöst werden. Gerade deshalb suchen viele Benutzer sie zunächst an der falschen Stelle. Die Schraubenköpfe befinden sich in Öffnungen der weißen seitlichen Blechabdeckungen des Mikroskopstativs. Diese Abdeckungen mit den Schraubenöffnungen finden Sie in dieser Datenbank unter der Nummer 99692.

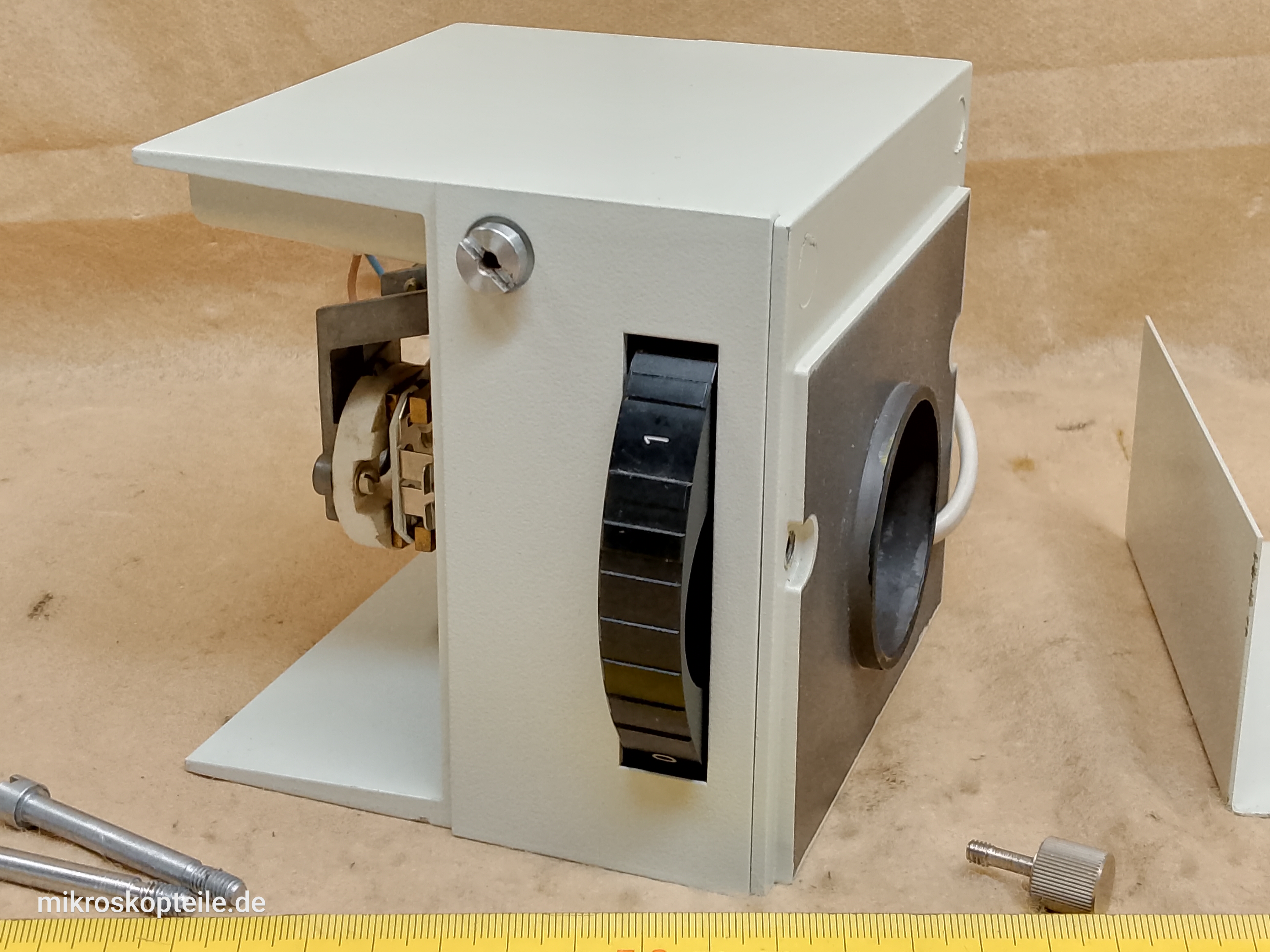

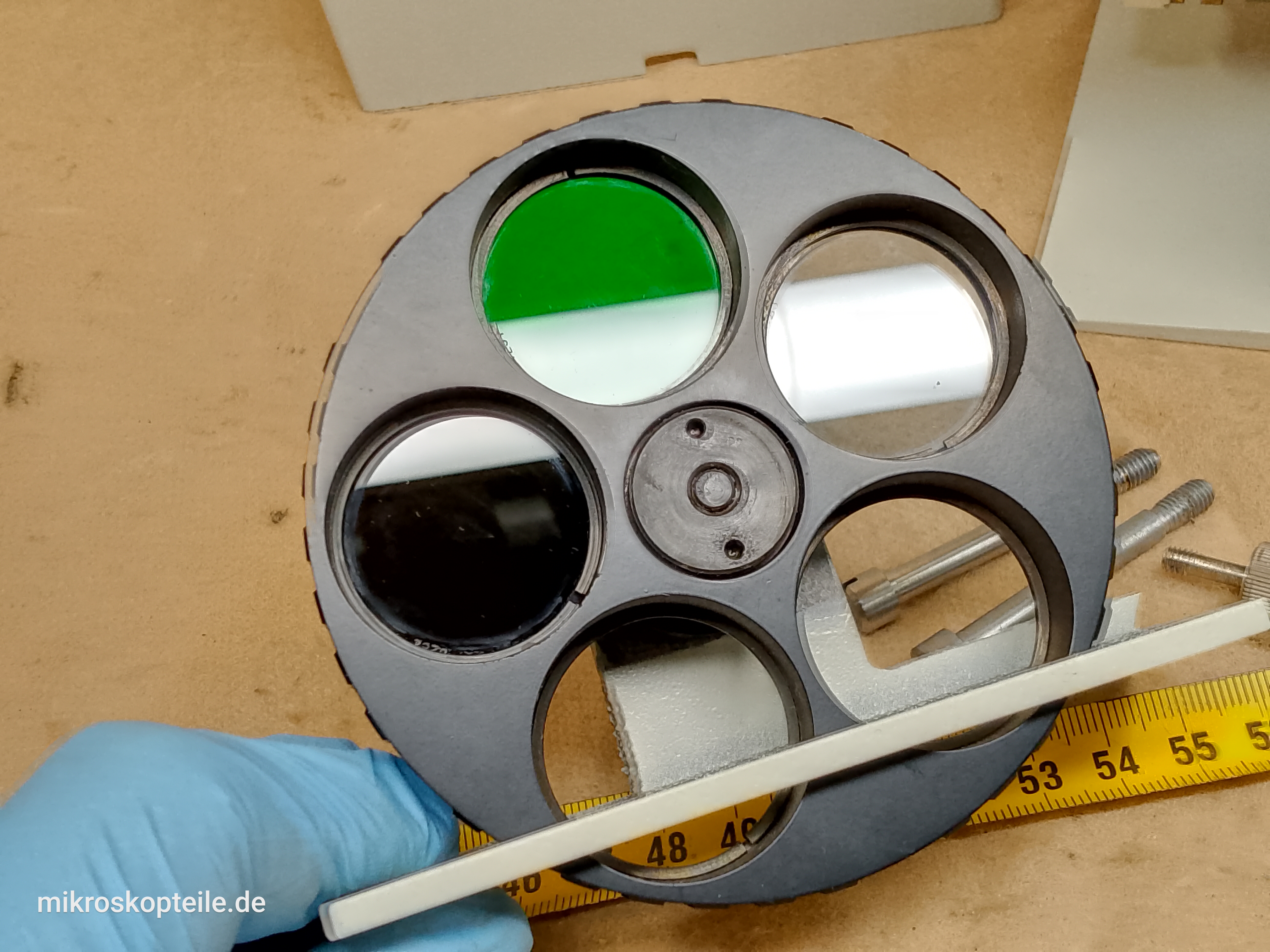

In diesem Lampenhaus befindet sich ein Filterrad mit vier Aufnahmen für runde Filter mit einem Durchmesser von 32 mm. Es ist mit derselben Filterbestückung ausgestattet, wie sie Carl Zeiss Jena ursprünglich beim Modell Jenaval verwendet hat:
- eine Position ist leer
- Blaufilter Carl Zeiss Jena C312
- Graufilter Carl Zeiss Jena D282
- Grünfilter Carl Zeiss Jena V231

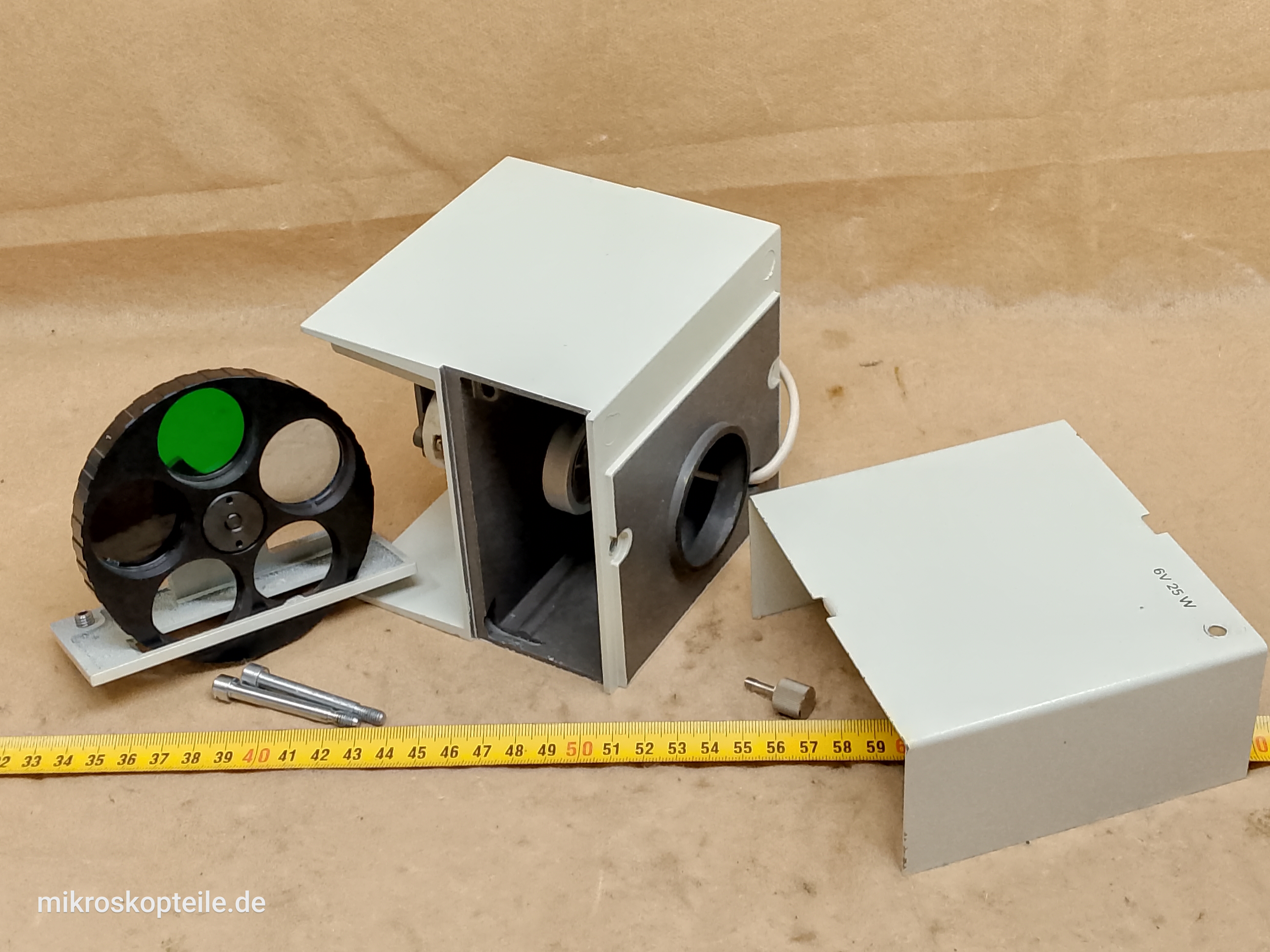

Das Filterrad ist bei diesem Lampenhaus ein optionales Bauteil. Bei dem hier angebotenen Exemplar ist es eingebaut. Es kann jedoch ausgebaut werden, ohne dass das Lampenhaus seine Funktion als Lichtquelle verliert.
Von Carl Zeiss Jena gegossene oder im Spritzgussverfahren hergestellte ZnAl-Elemente besitzen Identifikationsnummern. Das Gehäuse dieses Lampenhauses trägt die Nummer 2670 (vollständige Kennzeichnung: 2670 Si10 CZ).
Auf dem letzten Foto ist mit einem Pfeil markiert, an welcher Stelle sich dieses Mikroskopelement im Mikroskop befindet, damit es eindeutig identifiziert werden kann.
Wofür wird dieses Teil benötigt?
- wenn an Ihrem Mikroskop das Lampenhaus fehlt
- wenn Ihr Lampenhaus unvollständig, beschädigt oder in sehr schlechtem Zustand ist
- wenn Sie ein zweites Lampenhaus benötigen
- wenn Sie ein Lampenhaus ohne Filterrad besitzen und auf eine Ausführung mit Filterrad umrüsten möchten
