Zeiss Mikroskop 6V P/N 45 84 15 - 9901 Netzteil für Halogen-Beleuchter und Durchlicht Leuchte-10 - Fotogalerie

Beschreibung dieses Teils:

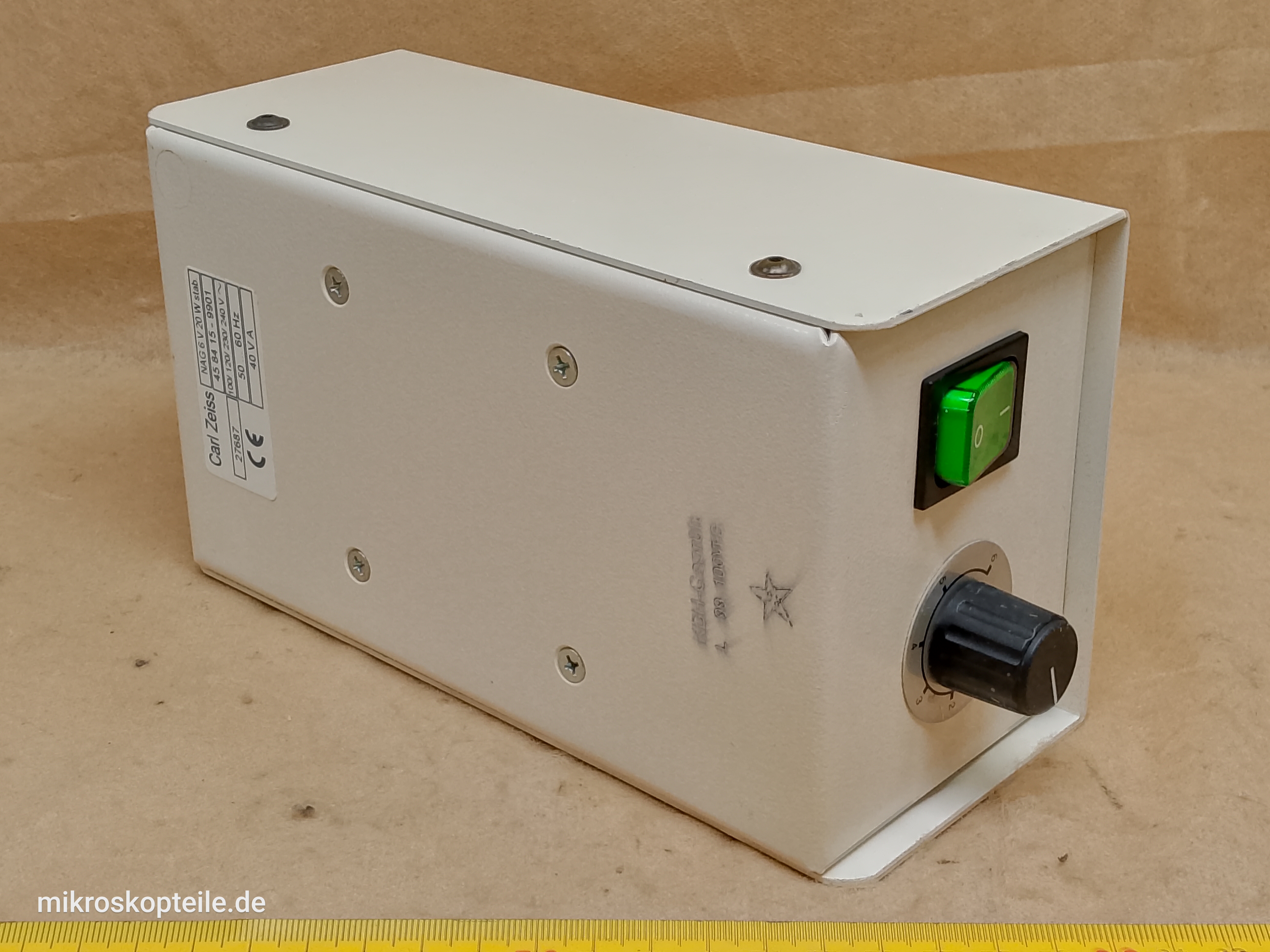

Carl Zeiss Netzteil für Mikroskope mit Lampenhäusern, die Leuchtmittel (meist Halogenlampen) mit 6 V und einer Leistung von maximal 20 W verwenden.

Grundlegende Parameter des Netzteils:
Hersteller: Carl Zeiss
Modellbezeichnung: NAG 6V 20W stab.
Katalognummer: 45 84 15 - 9901

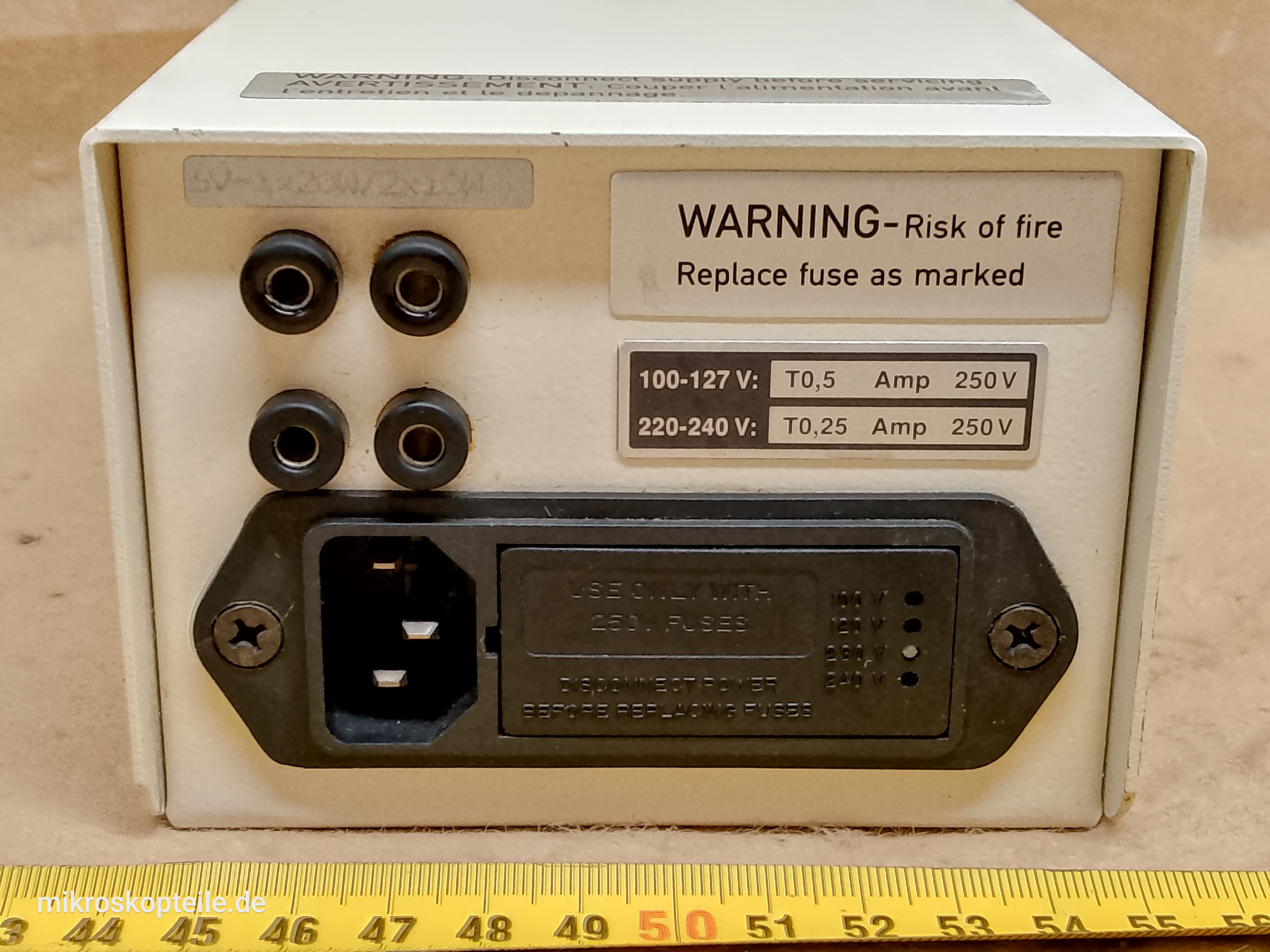

Eingang: 100-120-230-240 V
Ausgang: 6 V
Ausgangsleistung: zwei Ausgänge. Es können entweder 2 × 10 W oder 1 × 20 W verwendet werden
Netzanschluss: separates Netzkabel (Computerkabel)
Potentiometer: ja, stufenlose Regelung

Dieses Netzteil mit einer maximalen Ausgangsleistung von 20 W verfügt über zwei Ausgänge. Dadurch können gleichzeitig zwei Lampenhäuser mit jeweils 10 W betrieben werden.

Es handelt sich jedoch um ein universelles Netzteil, das für beliebige Mikroskop-Lampenhäuser mit einer Lichtquelle (Lampe) bis maximal 20 W bei einer Betriebsspannung von 6 V verwendet werden kann. Da in den meisten Zeiss Mikroskopen 6-V-15-W-Lampen eingesetzt werden, eignet sich dieses Netzteil für praktisch jedes Mikroskop mit einer solchen Beleuchtung.

Am häufigsten wird dieses Netzteil mit Mikroskopen verwendet, die eine 6-V-10-W-Halogenlampe einsetzen. In diesem Fall werden gleichzeitig die Durchlichtbeleuchtung und die EPI-Auflichtbeleuchtung an dasselbe Netzteil angeschlossen. Dazu gehören beispielsweise:
- Zeiss D / DR / DRC / SV (Stemi) Stereomikroskope
- Zeiss KF-2 biologisches Mikroskop
- Zeiss ID2 inverses Mikroskop

Für die Zeiss D / DR / DRC Stereomikroskope wurden sogar spezielle Beleuchtungseinheiten hergestellt, die mit diesem Netzteil zusammenarbeiten:
- Durchlichtbasis „Zusatz für Durchlicht“ mit 10-W-Halogenlampe
- zusätzliche Beleuchter „Leuchte 10“ / „Leuchte 10 S“ mit 10-W-Halogenlampe
- Vertikalbeleuchter „Epileuchte“ mit 15-W-Glühlampe

Die Beleuchter „Leuchte 10S“ mit Schwanenhals werden zusammen mit genau diesem Netzteil häufig als seitliche Auflichtbeleuchtung an biologischen Zeiss KF-2 Mikroskopen eingesetzt.

Beispiele weiterer Mikroskope, deren 6-V-15-W-Beleuchtung mit diesem Netzteil betrieben werden kann:
- Zeiss Standard 16 / WL / GFL
- Zeiss Universal / Photomicroscope
- PZO Biolar
- PZO MST-130 / 131
- Carl Zeiss Jena Ergaval / Amplival
- Carl Zeiss Jena SM-xx
- dieses Netzteil kann auch die Halogenbeleuchtung der Carl Zeiss Jena Jenamed Mikroskope extern versorgen, wenn das eingebaute Netzteil ausfällt (Jenamed verwendet eine 6-V-20-W-Halogenlampe)

Hinweis – verschiedene Hersteller und verschiedene Lampenhäuser können unterschiedliche Kontaktabstände der 6-V-Stecker besitzen. Möglicherweise muss der Stecker angepasst werden, um ihn an dieses Zeiss Netzteil anschließen zu können.

Wofür wird dieses Teil benötigt?

• Falls Ihnen ein Netzteil fehlt
• Falls Ihr Netzteil beschädigt ist
• Falls Sie zwei Leuchtmittel verwenden und ein zweites Netzteil benötigen

Zu welcher Kategorie gehört dieses Teil?

Netzteile (Trafos) [ link ] [Weitere Netzteile (Trafos)]

Wer stellt dieses Teil her?

• Zeiss - Carl Zeiss West Germany [ link ] [Weitere Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop Zeiss DRC [ link ] [Weitere von DRC]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• Zeiss DRC
• Zeiss D
• Zeiss DR
• Zeiss Photomicroscope II
• Zeiss Standard GFL
• Zeiss Standard WL
• Zeiss Universal
• Zeiss Photomicroscope
• Zeiss Stereomikroskop II
• Zeiss KF 2
• PZO Biolar
