Zeiss (West Germany) Mikroskop Kondensor Befestigungs-Schwalbenschwanz-Führung | Fremdmarken-Kondensor an - Fotogalerie
Die Galerie enthält Fotos aus verschiedenen Perspektiven sowie Detailaufnahmen dieses Mikroskopteils. Durch Klicken auf den "Einzelbildmodus" Button, können weitere Informationen angezeigt werden.
SERMIK_ID: 99625
Das Bild #1 - Zeiss (West Germany) Mikroskop Kondensor Befestigungs-Schwalbenschwanz-Führung | Fremdmarken-Kondensor an
Das Bild #2 - Zeiss (West Germany) Mikroskop Kondensor Befestigungs-Schwalbenschwanz-Führung | Fremdmarken-Kondensor an
Das Bild #3 - Zeiss (West Germany) Mikroskop Kondensor Befestigungs-Schwalbenschwanz-Führung | Fremdmarken-Kondensor an
Das Bild #4 - Zeiss (West Germany) Mikroskop Kondensor Befestigungs-Schwalbenschwanz-Führung | Fremdmarken-Kondensor an
Beschreibung dieses Teils:
Schwalbenschwanzring für Mikroskopkondensoren (einschließlich Phasenkontrastkondensoren) der Mikroskope der Zeiss Standard-Serie (Oberkochen, West Germany).
Bei den Mikroskopen der Carl Zeiss Standard-Serie (mit Ausnahme des Schulmikroskops Standard Junior) wird der Mikroskopkondensor nicht in einer runden Halterung befestigt. Stattdessen besitzt er einen ringförmigen Schwalbenschwanz, der in die Führung des Kondensorhalters eingeschoben wird.
Dieser Montageanschluss wird unter anderem bei folgenden Mikroskopmodellen verwendet:
- Zeiss Standard 14 / 16 / 18 / GFL
- Zeiss Standard WL / WL 89
- Zeiss Standard 20 / 25 / 25 ICS
- Zeiss Universal
- Zeiss Photomicroscope I / II / III RS
- Zeiss Ultraphot

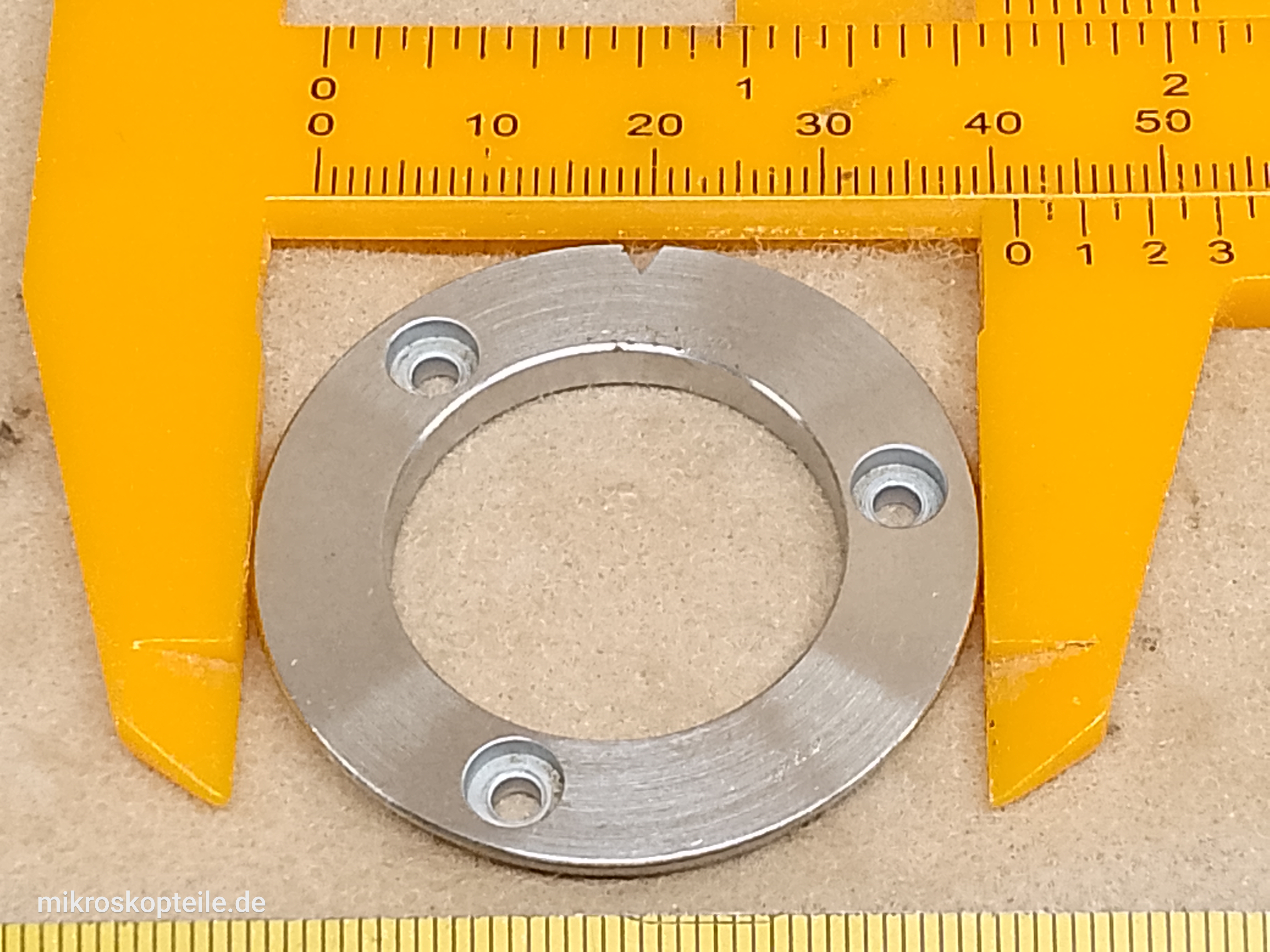

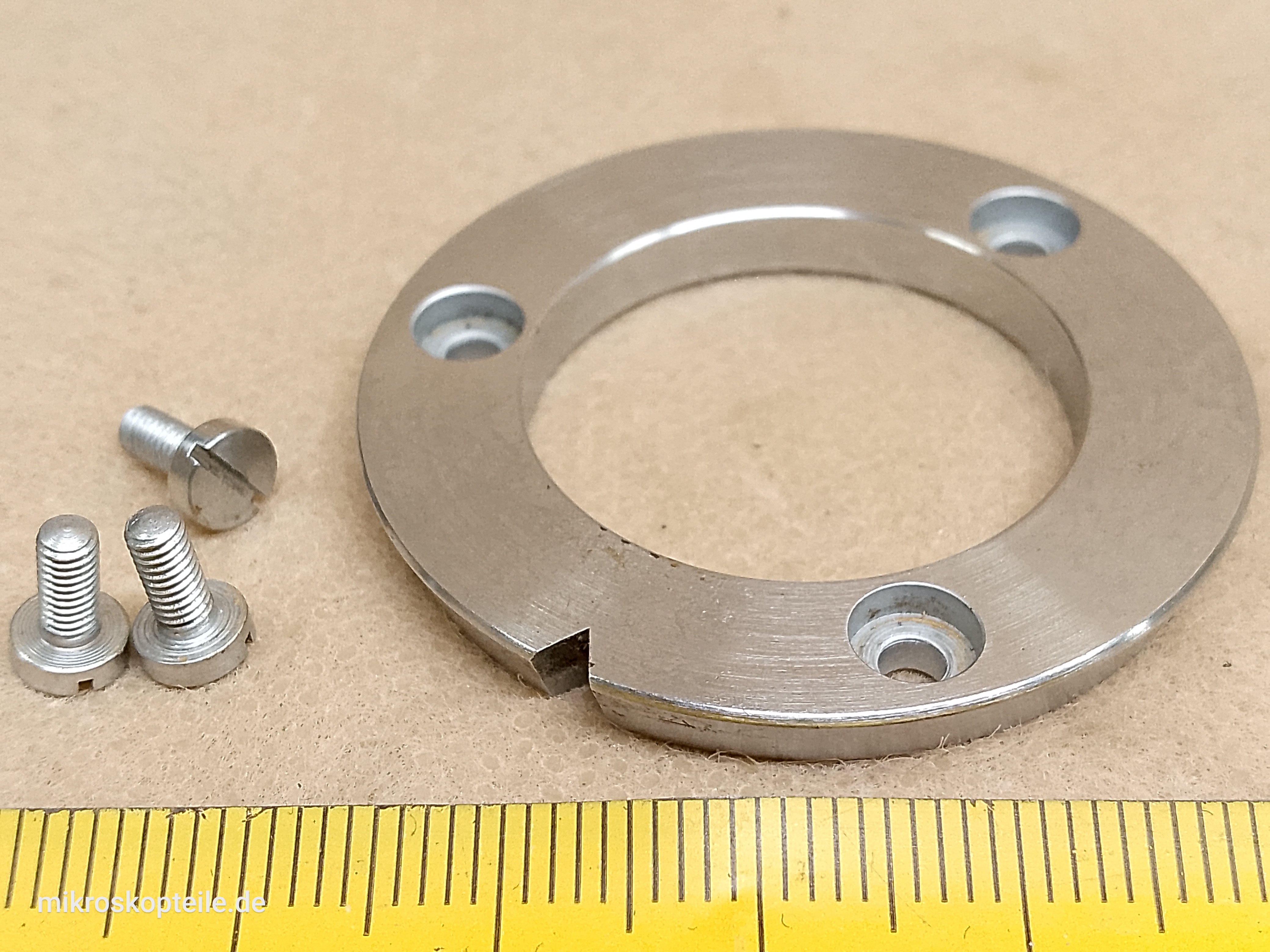

Der Ring besitzt einen Durchmesser von 41,3 mm und drei Bohrungen zur Befestigung am Kondensor. Außerdem befindet sich im Ring eine konische Ausnehmung, die zum Arretierstift des Kondensorhalters passt und die korrekte Position des Kondensors festlegt.
Ein solcher Ring ermöglicht nach der Montage an einem Kondensor eines anderen Herstellers beispielsweise den Einsatz eines PZO KPI-2 DIC-Kondensors sowie vieler weiterer Kondensoren an Mikroskopen der Zeiss Standard-Klasse.
Hinweis zum Montagedurchmesser: Während der fast 50-jährigen Produktionszeit dieser Mikroskopserie betrug der Durchmesser des Schwalbenschwanzes stets ungefähr 42 mm, war jedoch nie vollkommen identisch. Je nach Baujahr, Material (Kunststoff, Aluminium oder Messing) sowie Bauart des Kondensors (klassischer Abbe-Kondensor oder Phasenkontrast-Kondensor) kann der tatsächliche Durchmesser von etwas über 41 mm bis fast 43 mm reichen. Diese große Toleranz ergibt sich aus der Konstruktion des Kondensorhalters. Dieser besitzt Federn, einen Arretierstift sowie Justier- und Zentrierschrauben. Dadurch lassen sich Kondensoren mit einem Befestigungsring von etwa 41 bis 43 mm Durchmesser in den meisten Fällen sicher und stabil montieren.
Wofür wird dieses Teil benötigt?
- wenn dieser Anschluss an Ihrem Zeiss Mikroskopkondensor beschädigt wurde
- wenn Sie einen Mikroskopkondensor eines anderen Herstellers an ein Carl Zeiss Mikroskop adaptieren möchten
- Zu welcher Kategorie gehört dieses Teil?
- Serviceteile (Ersatzteile) [ link ] [Weitere Serviceteile (Ersatzteile)]
- Wer stellt dieses Teil her?
-
- Zeiss - Carl Zeiss West Germany [ link ] [Weitere Zeiss]
- Carl Zeiss West
- Carl Zeiss West Germany
- Opton
- Aus welchem Mikroskop stammt dieses Teil?
- Mikroskop Zeiss Standard WL [ link ] [Weitere von Standard WL]
- Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?
-
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- Zeiss Standard 14
- Zeiss Standard GFL
- Zeiss Standard WL
- Zeiss Standard 16
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
- Zeiss Standard 20
- Zeiss Standard 25
- Zeiss Standard WL Mikroskop Reparaturteile
- Zeiss (West Germany) Mikroskop Kondensor Befestigungs Schwalbenschwanz
- Wie kann man Fremdmarken-Kondensor an Zeiss-Mikroskop anpassen?
- Zeiss (West Germany) microscope condenser mounting dovetail
- how to adapt other brand condenser to Zeiss?
- PZO DIC Mikroskop Kondensor mit Zeiss benutzen
- Zeiss Ersatzteile kaufen
