Beschreibung dieses Teils:

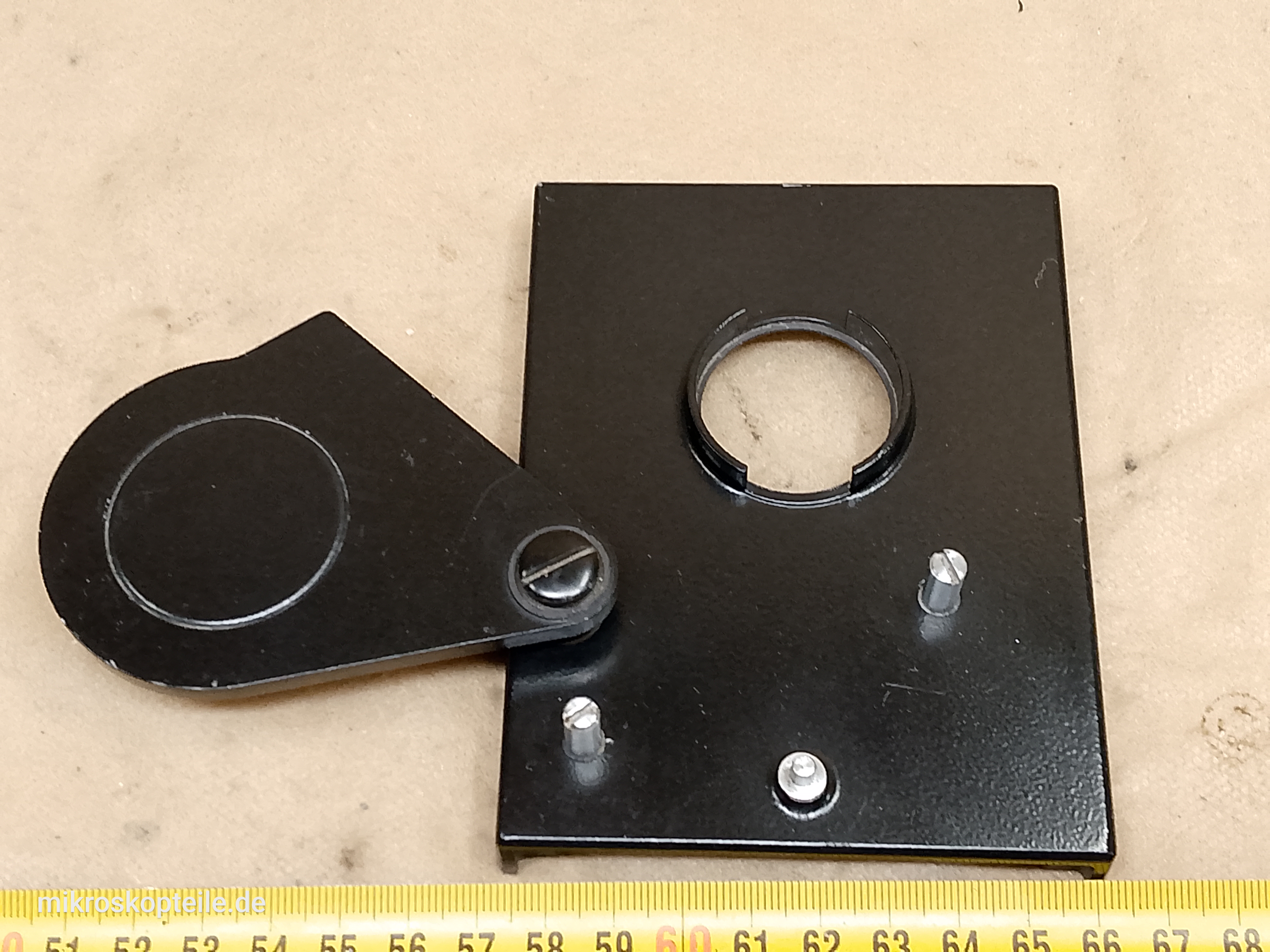

Dieses Element ist eine Abdeckkappe, die auf den Beleuchtungs-Kollektor im Stativfuss (in der Mikroskopbasis) des Mikroskops aufgeschoben wird. Es erfüllt zwei Funktionen:
- es ist eine Halterung, in die ein runder Filter mit einem Durchmesser von 32 mm eingesetzt werden kann

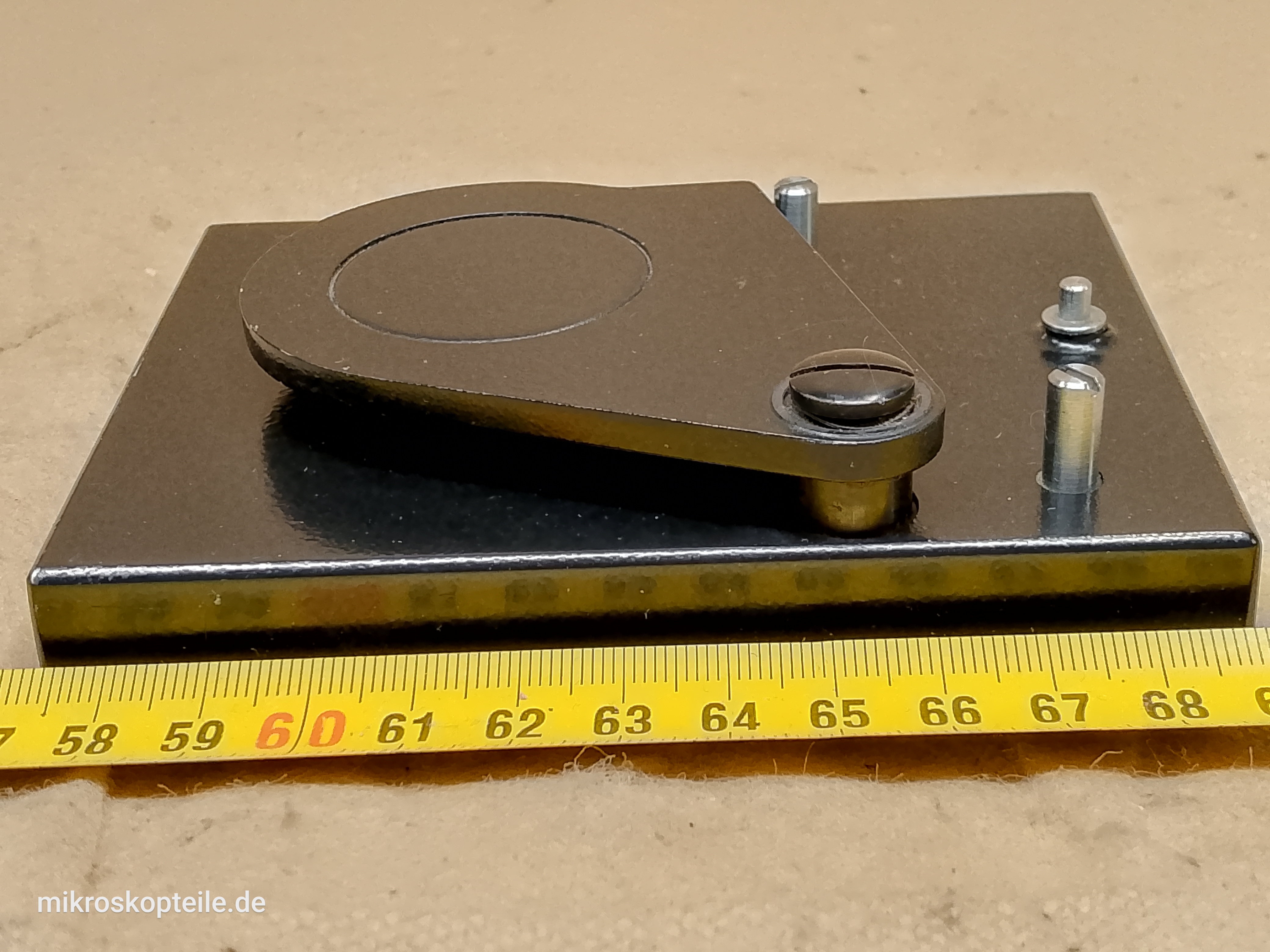

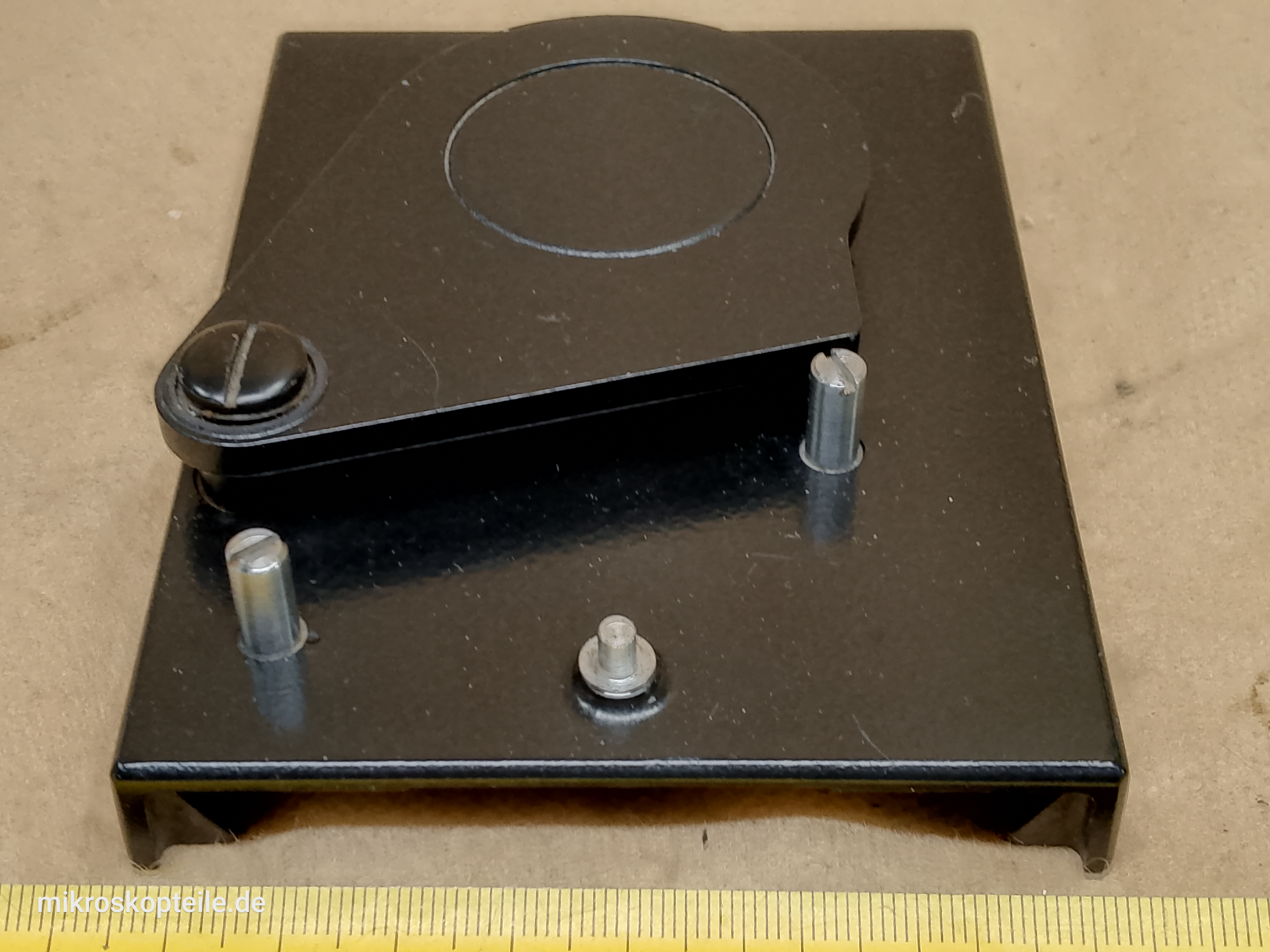

- die auf einem Scharnier montierte, klappbare Abdeckung ermöglicht es, den Lichtaustritt vollständig zu verschließen
Dieser Schieber wird in folgenden Mikroskopen verwendet:
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

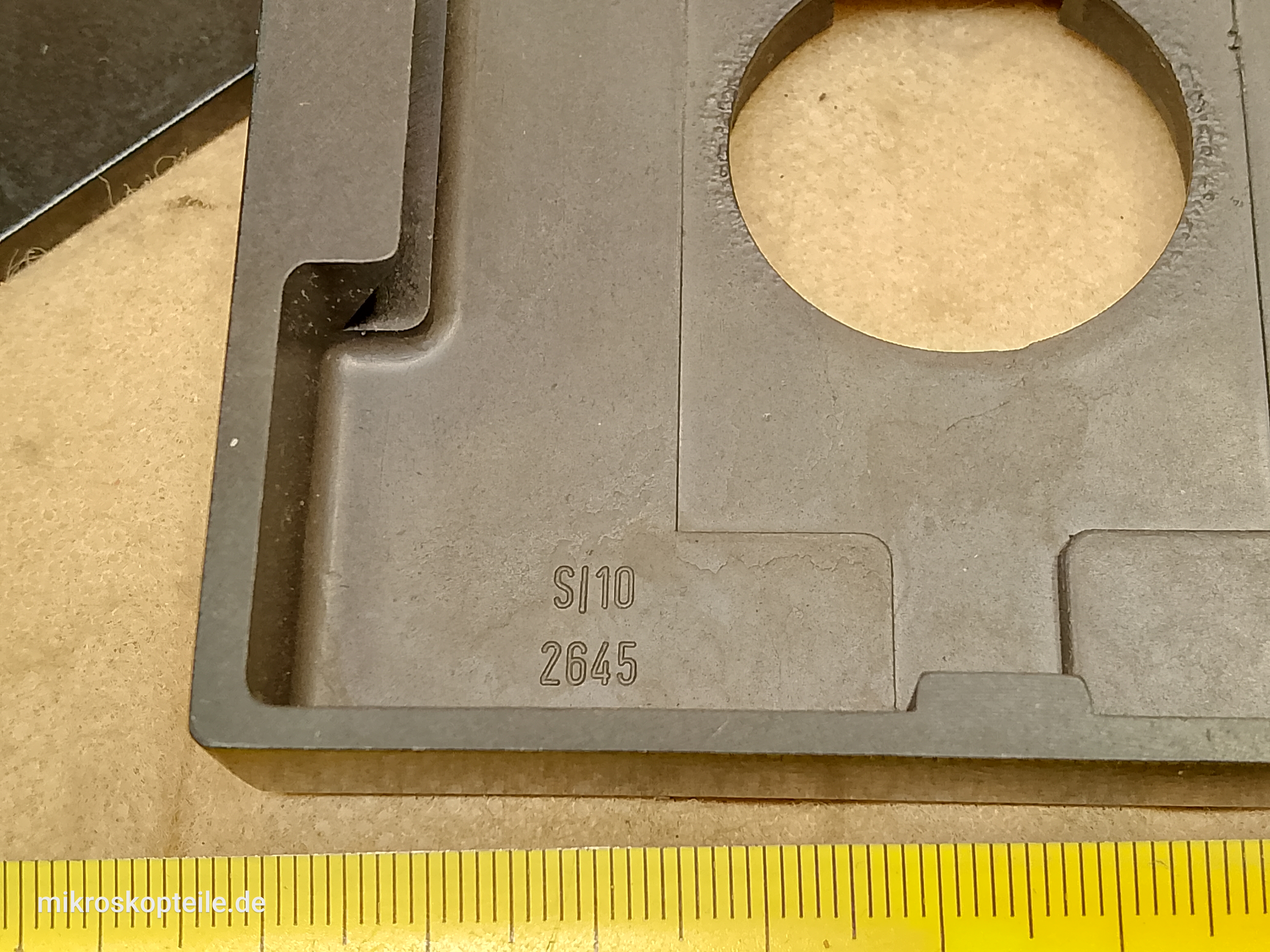

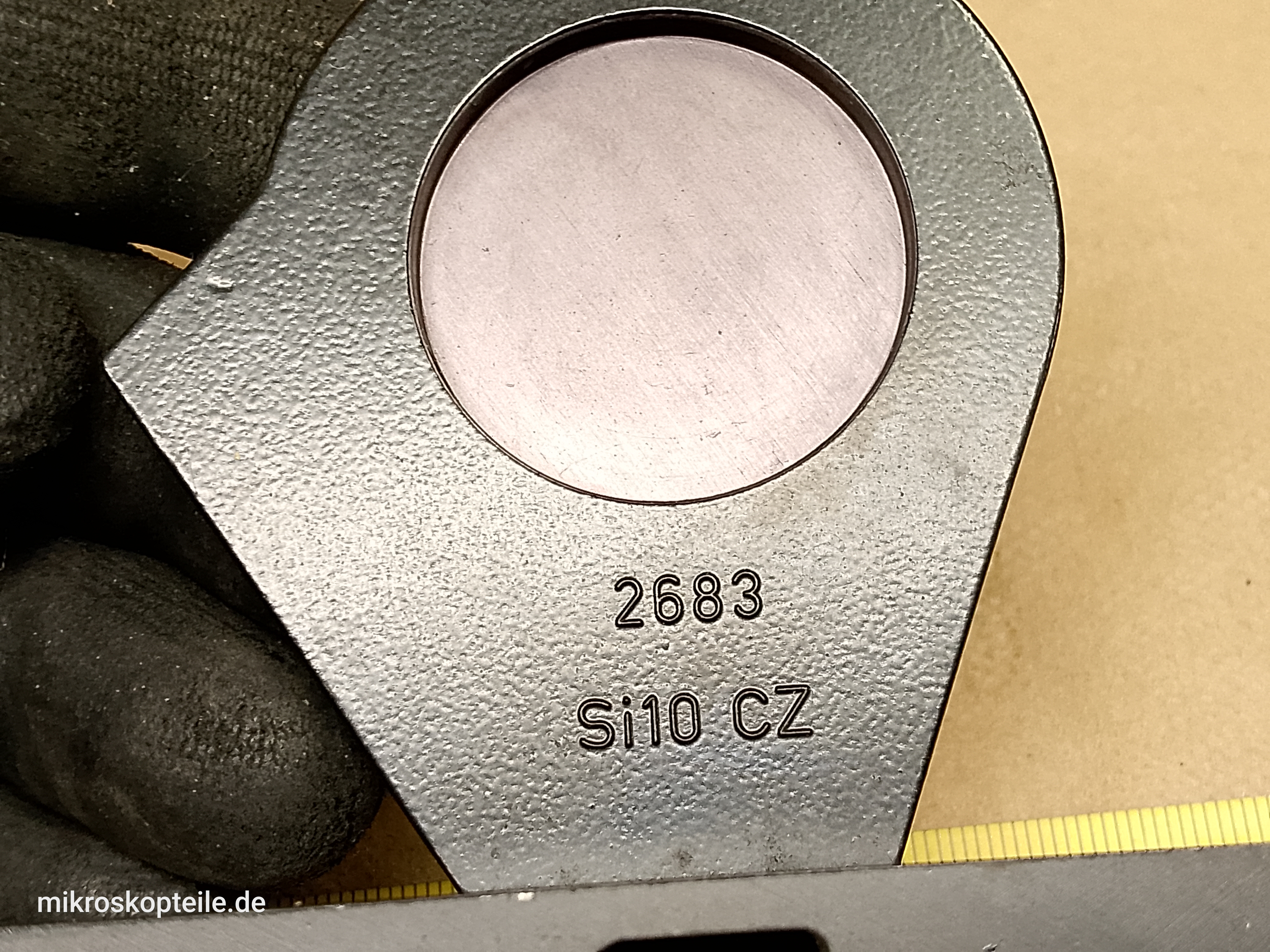

Gegossene oder gespritzte Metallteile der Firma Carl Zeiss Jena tragen eigene Nummern. Dieses Mikroskopelement trägt die Nummern: 2645 (vollständige Bezeichnung: Si10 2645) und 2683 (vollständige Bezeichnung: Si10 CZ 2683).
Standardmäßig ist in den Basismodellen des CZJ Jenaval Mikroskops eine einfachere Version dieses Elements verbaut - nur ein Schieber mit Filterhalter, ohne Lichtverschluss.
In Modellen mit EPI Auflicht-Beleuchtung, also Carl Zeiss Jena Jenavert sowie Carl Zeiss Jena Jenalumar, ermöglicht die Abdeckung des Durchlicht-Beleuchters, diesen vollständig abzuschalten, wenn ausschließlich mit EPI-Beleuchtung gearbeitet wird.

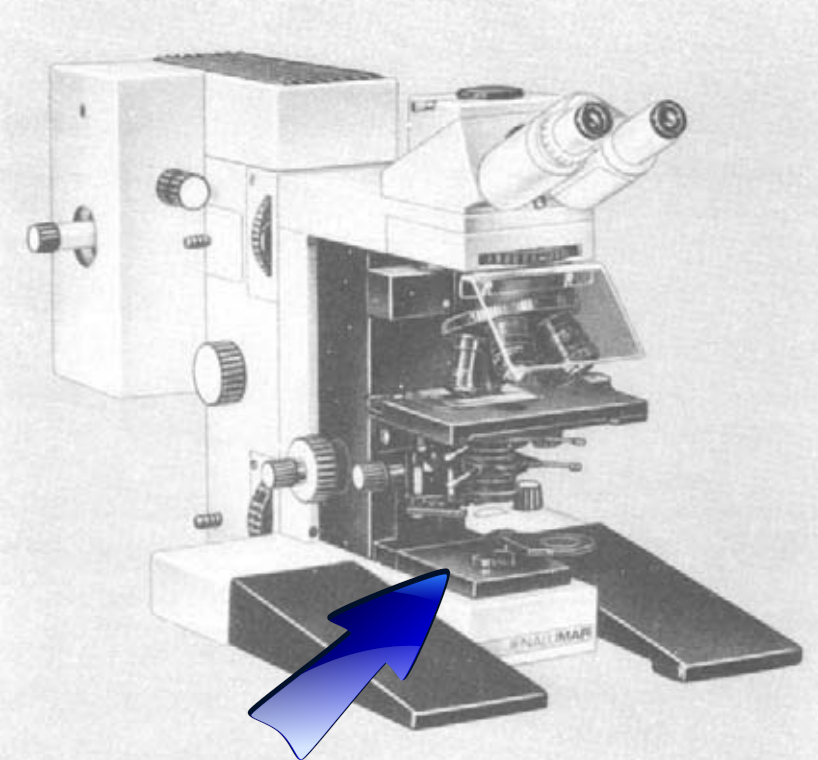

Auf dem letzten Bild in der Galerie ist mit einem Pfeil genau markiert, an welcher Stelle im Mikroskop sich dieses Element befindet. Dadurch kannst du es eindeutig identifizieren.
Wofür wird dieses Teil benötigt?
- wenn du ein Mikroskop besitzt, bei dem dieses Element fehlt
- wenn du ein Jenaval Mikroskop mit der einfachen Version dieses Elements ohne Abdeckung besitzt
- wenn du ein zusätzliches Exemplar benötigst, um es für eigene DIY-Modifikationen anzupassen (z.B. Polarisation)
