Zeiss 473016 Mikroskop-Binokularkopf-Okularstutzen mit Dioptrienring | 473012-9901 kompatibel - Fotogalerie

Beschreibung dieses Teils:

Okularstutzen mit 23,2 mm Okularaufnahme für den Binokularkopf von Carl Zeiss (Oberkochen, West Germany).

Das ist der Stutzen mit eingebautem Dioptrienring, der die Fehlsichtigkeit eines Auges ausgleicht und eine korrekte Scharfstellung des Bildes ermöglicht.

Grundlegende Parameter:
- Typ: Stutzen mit Dioptrien-Einstellring
- Durchmesser der passenden Okulare: 23,2 mm
- Farbe: schwarz

Dieser Stutzen passt in die Binokularköpfe:
- Zeiss 473016 (andere Schreibweise: 47 30 16-9901)
- Zeiss 473012 (andere Schreibweise: 47 30 12-9901)
- Zeiss 473011 (andere Schreibweise: 47 30 11-9901)
- Zeiss 473013 (andere Schreibweise: 47 30 13-9901)
und vermutlich in weitere, denn Zeiss hat dieselben Bauteile oft in mehreren Kopfmodellen verwendet.

Vor dem Einbau dieses Stutzens in den eigenen Kopf sollten Sie vor allem:

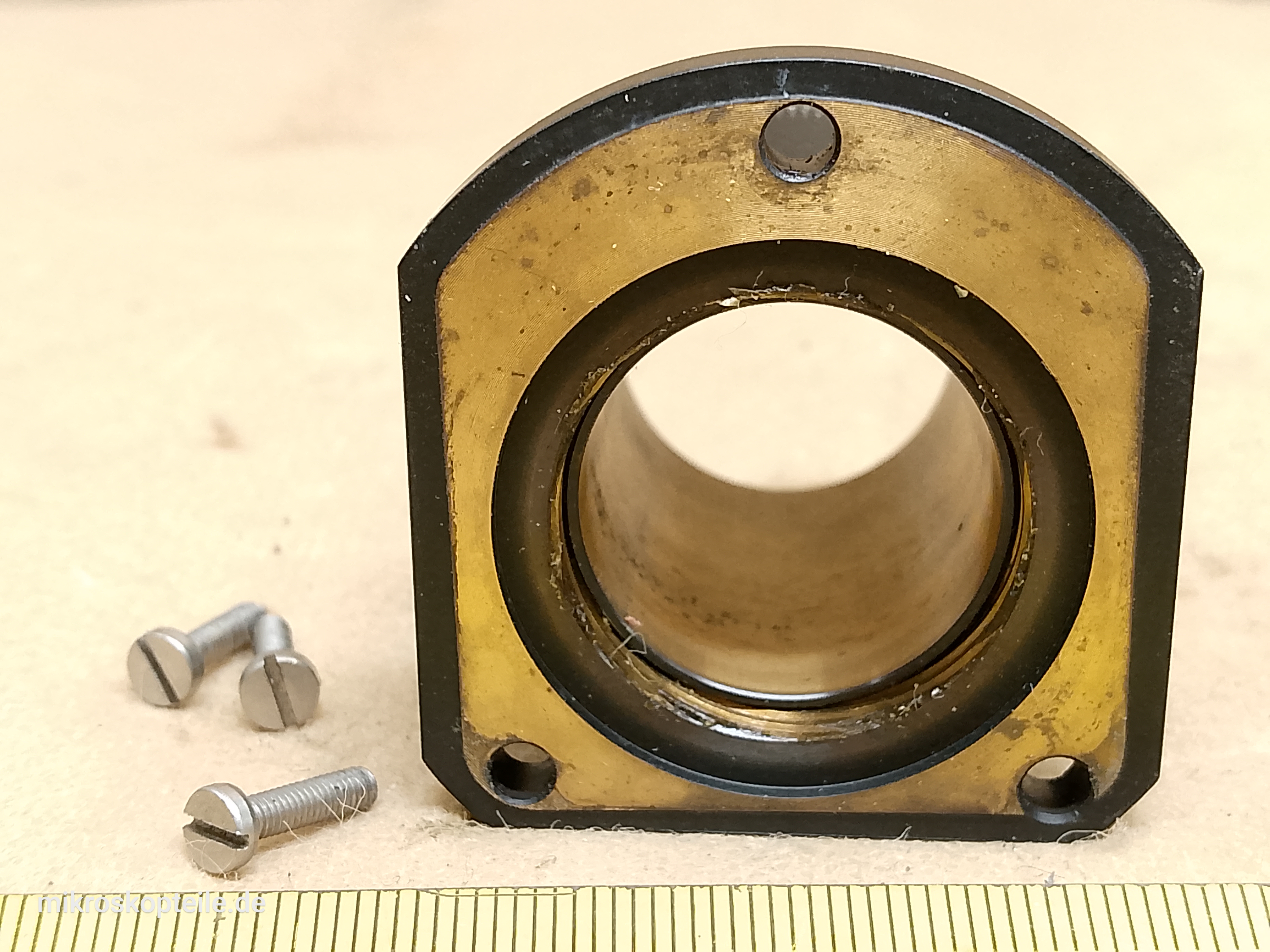

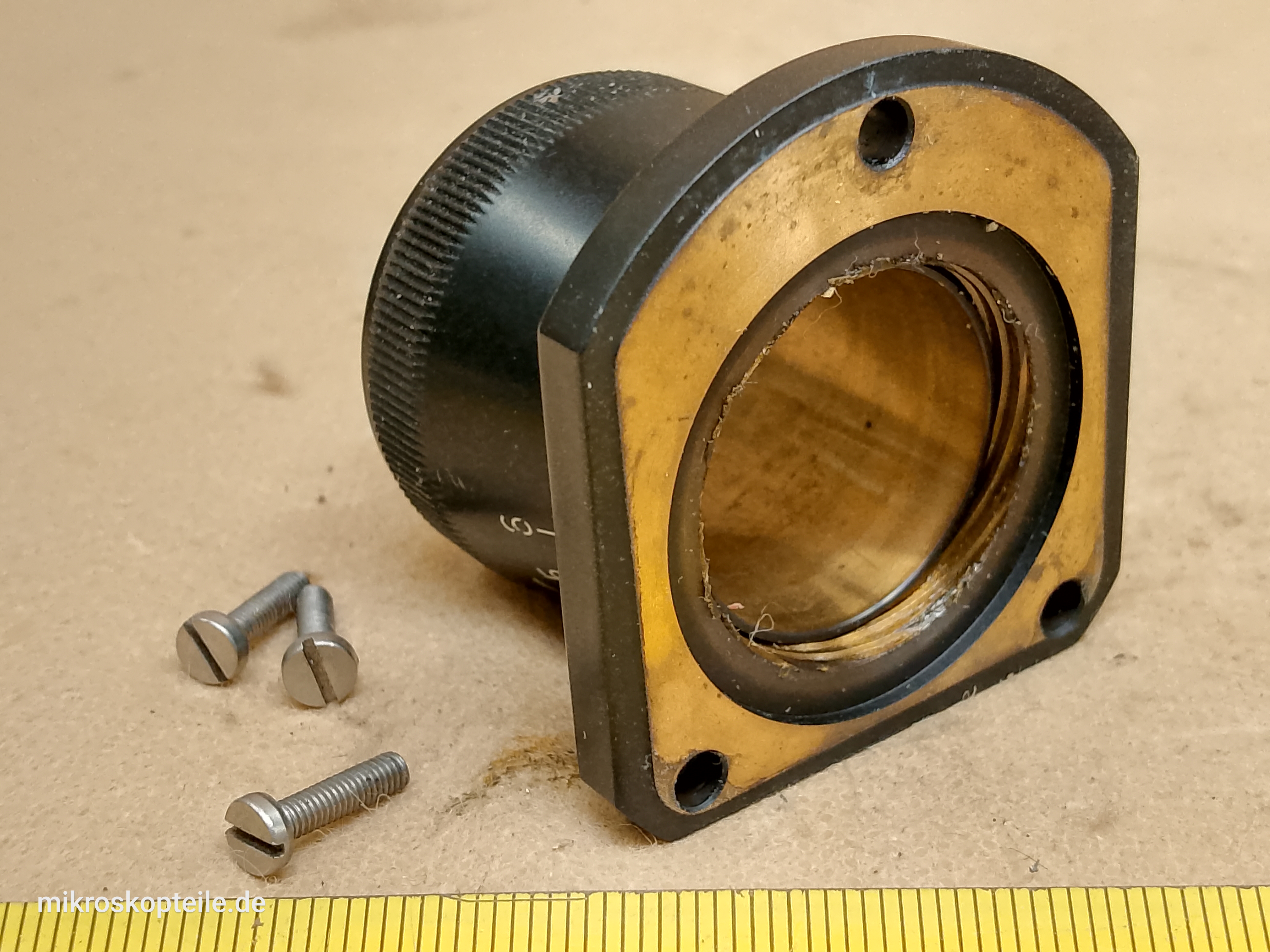

- die Form des Stutzenfußes prüfen. Es gibt zum Beispiel auch die Polarisationsvariante des Kopfes Zeiss 47 30 12-9902, bei der die Aufnahme des Okularstutzens anders geformt ist (hier zu sehen: https://www.mikroskopteile.de/part/00536)
- prüfen, mit wie vielen Schrauben er am Kopf befestigt wird

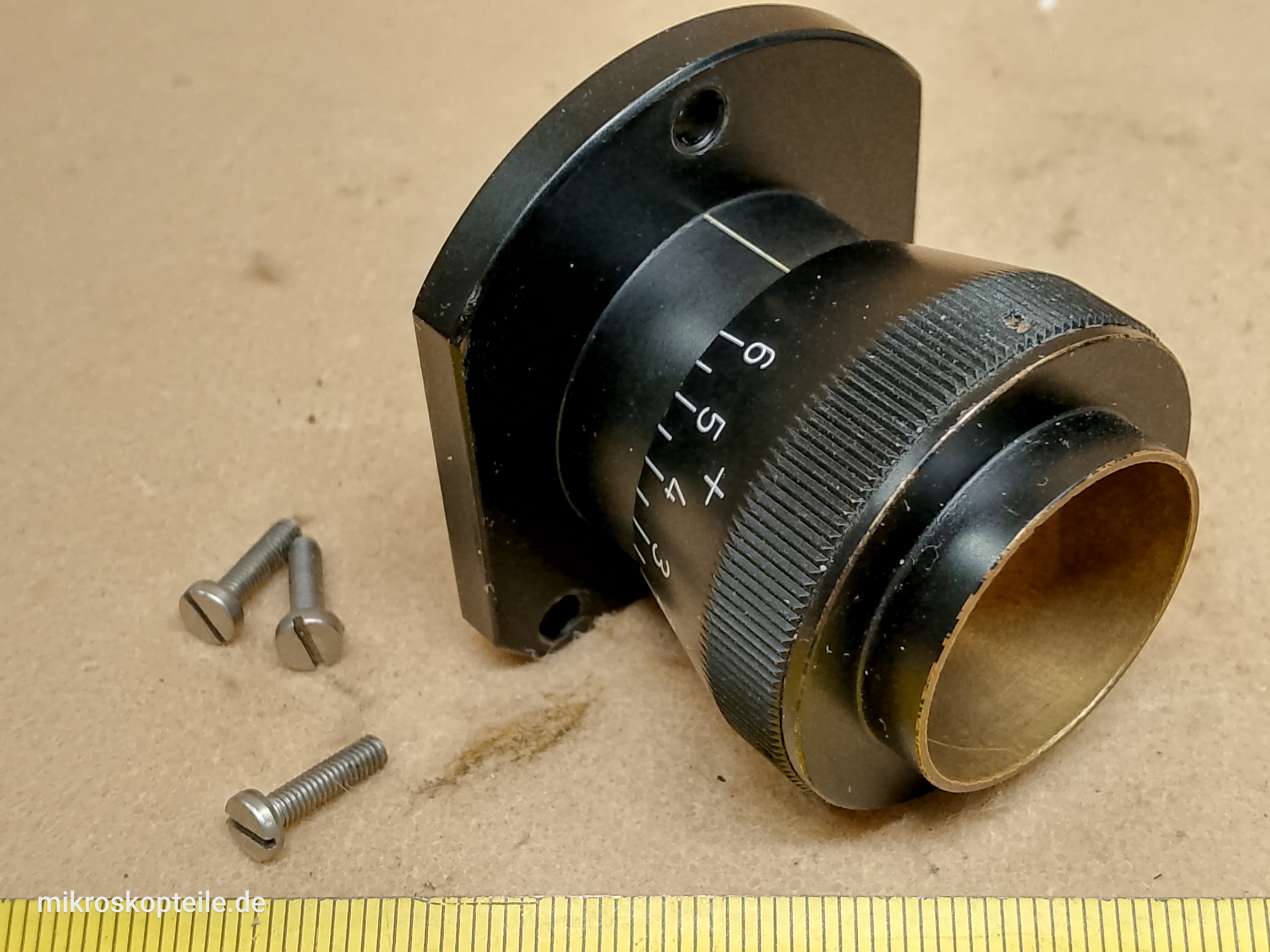

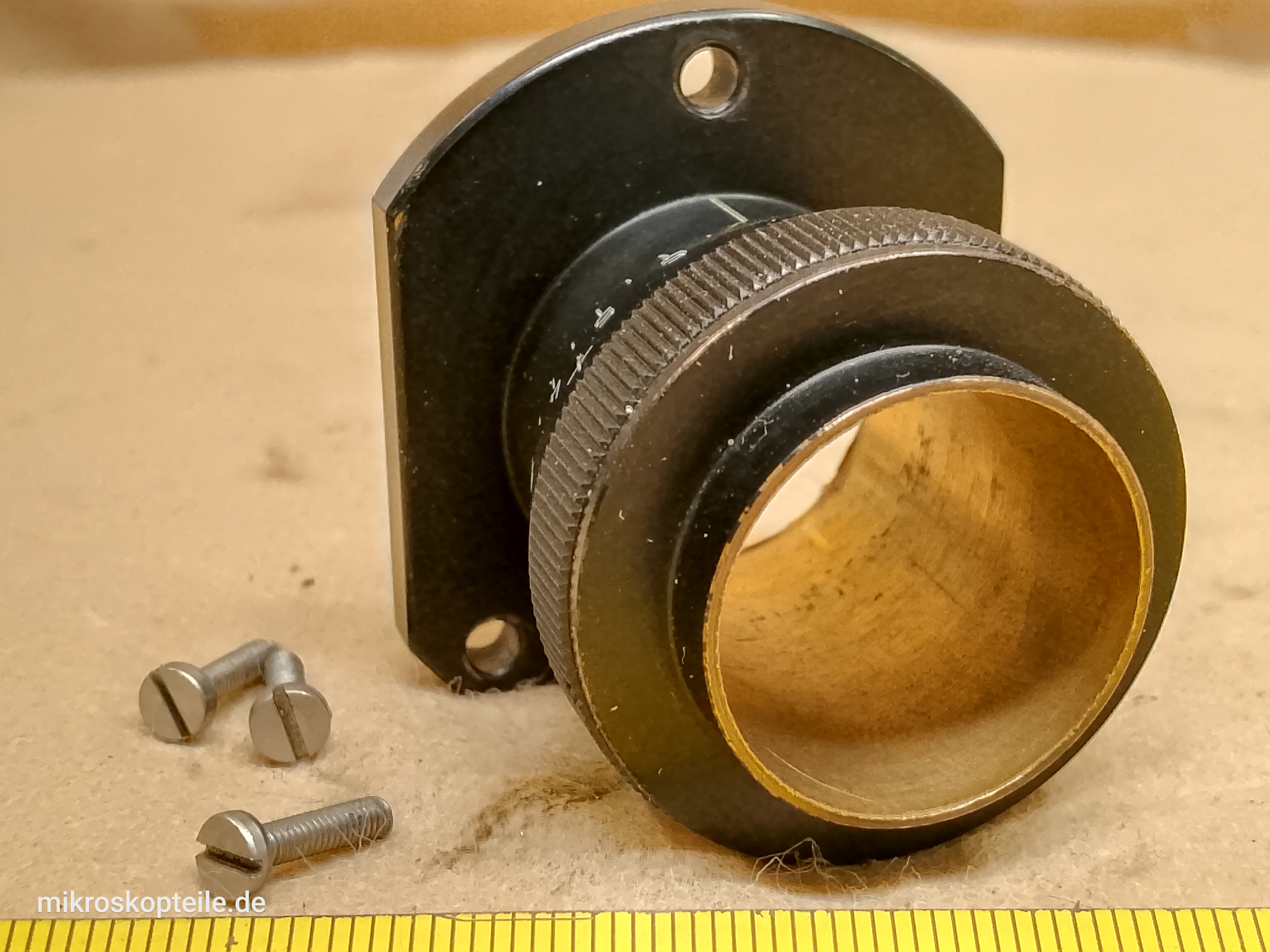

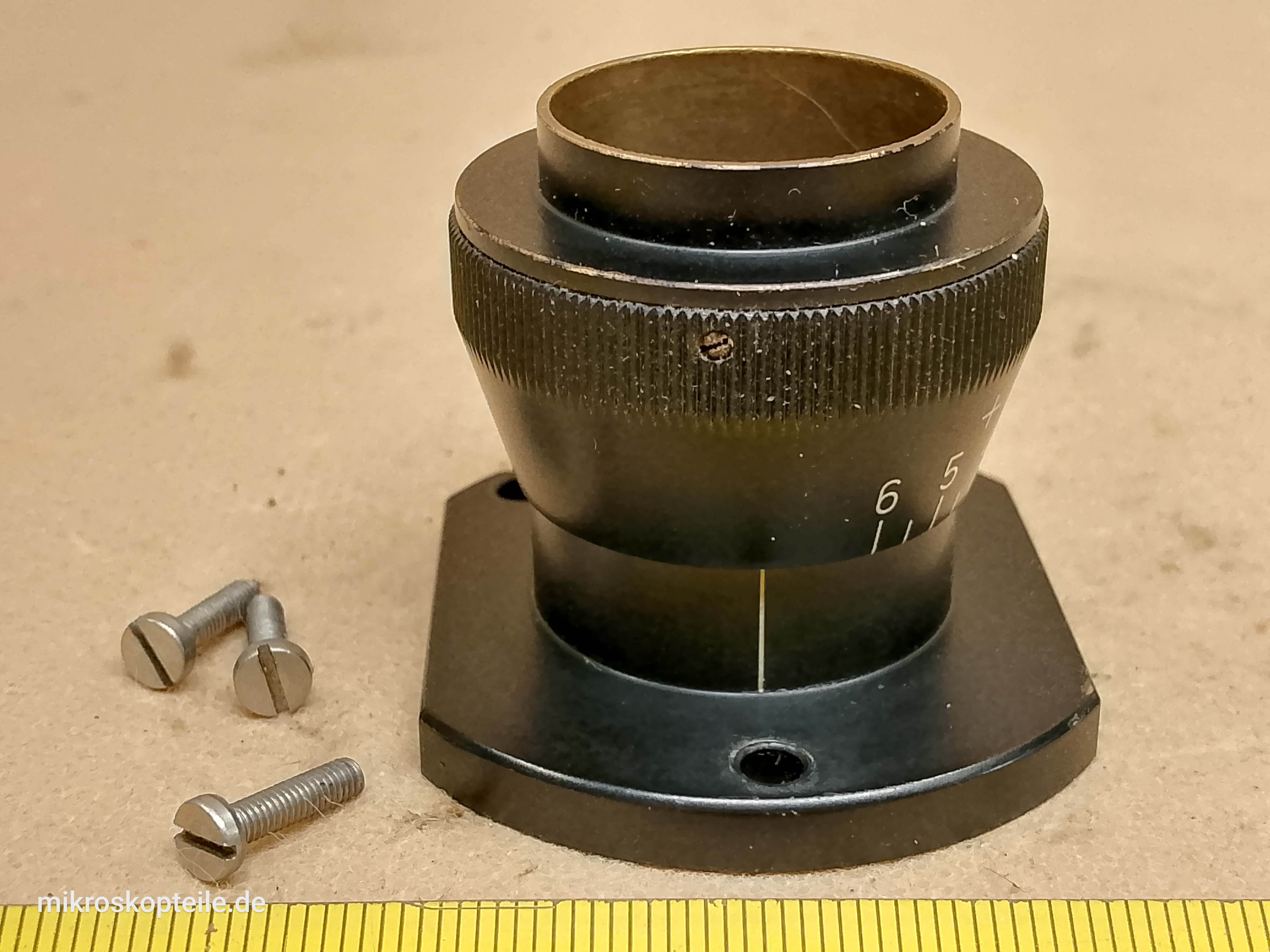

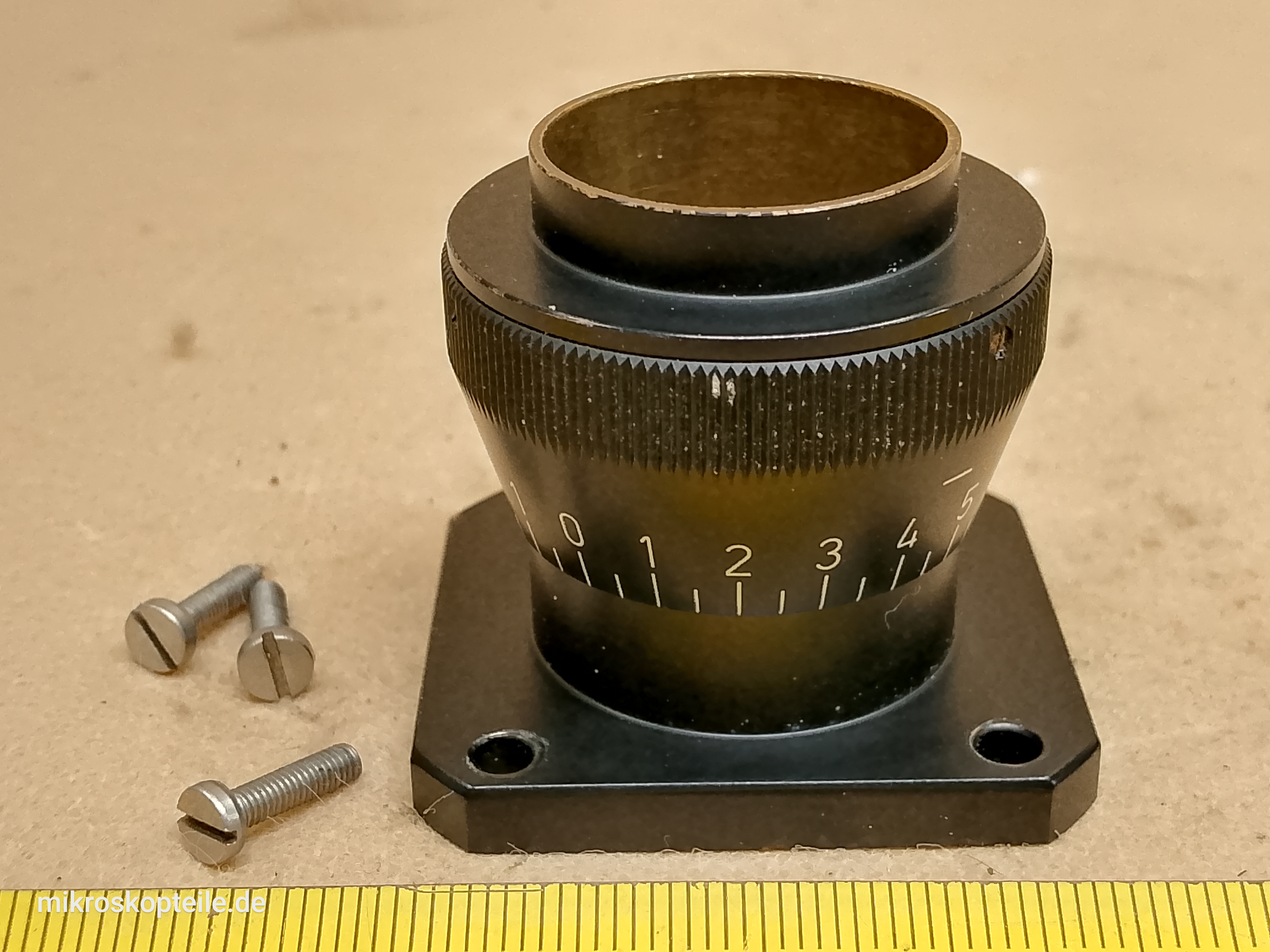

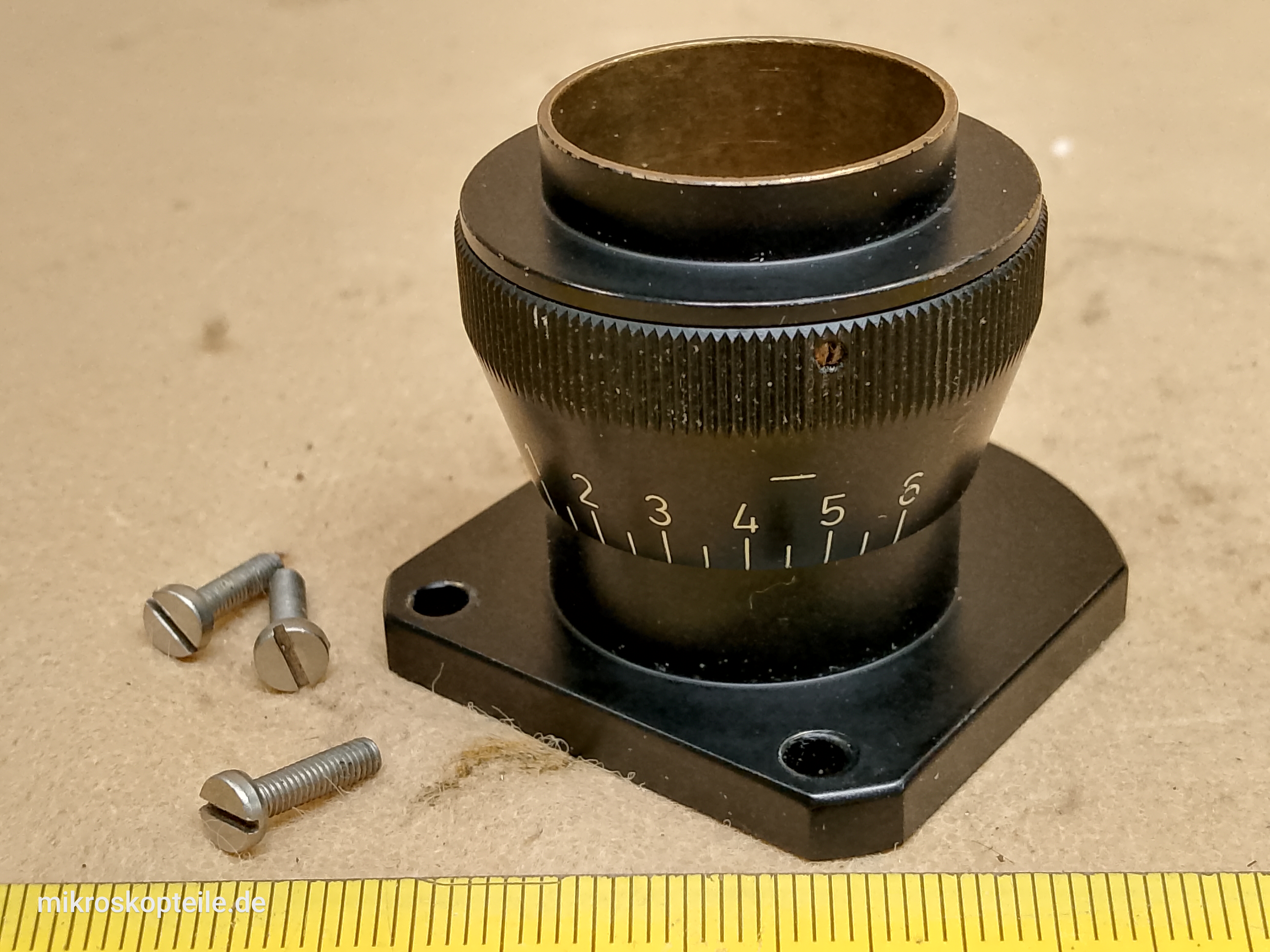

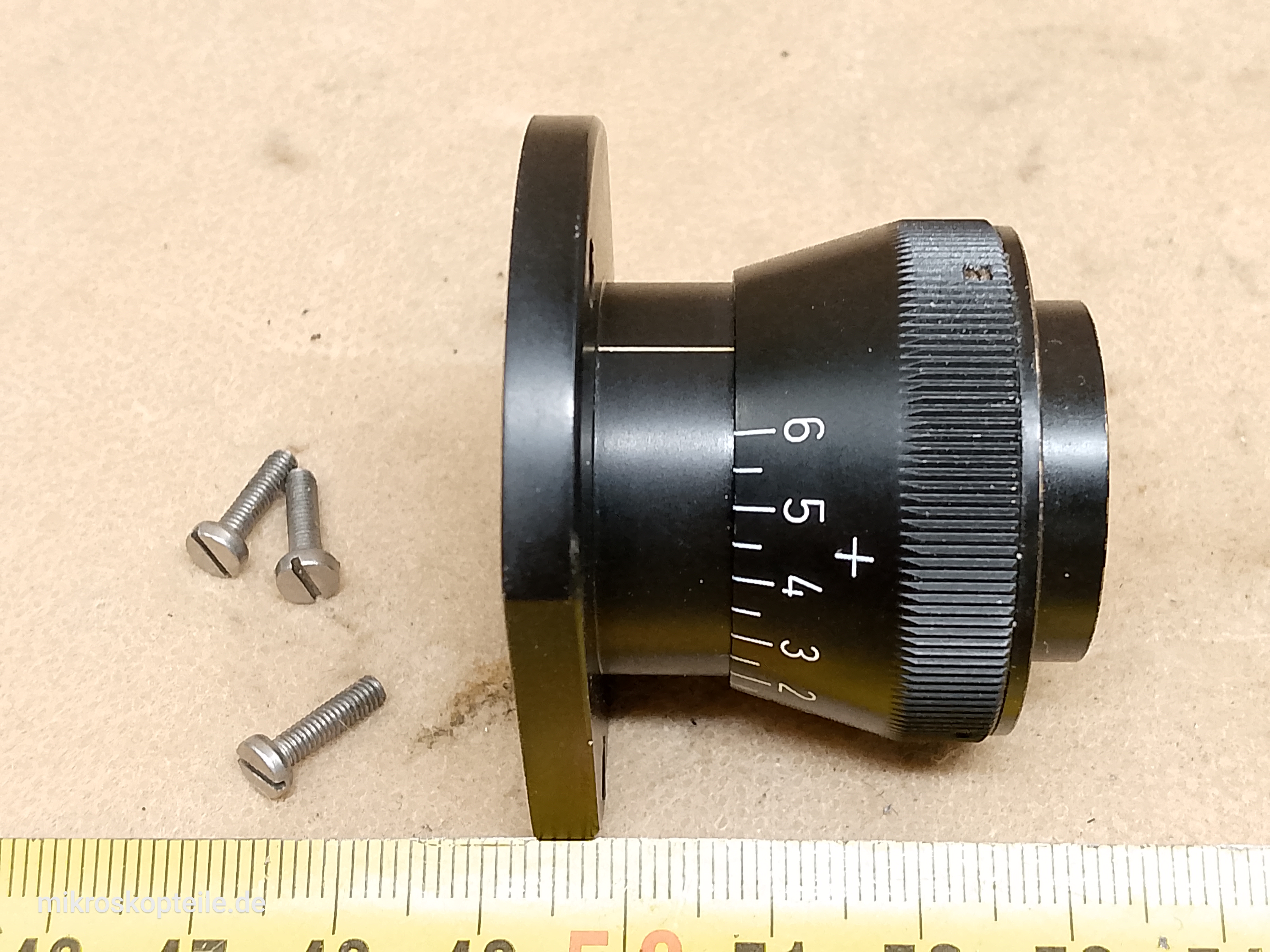

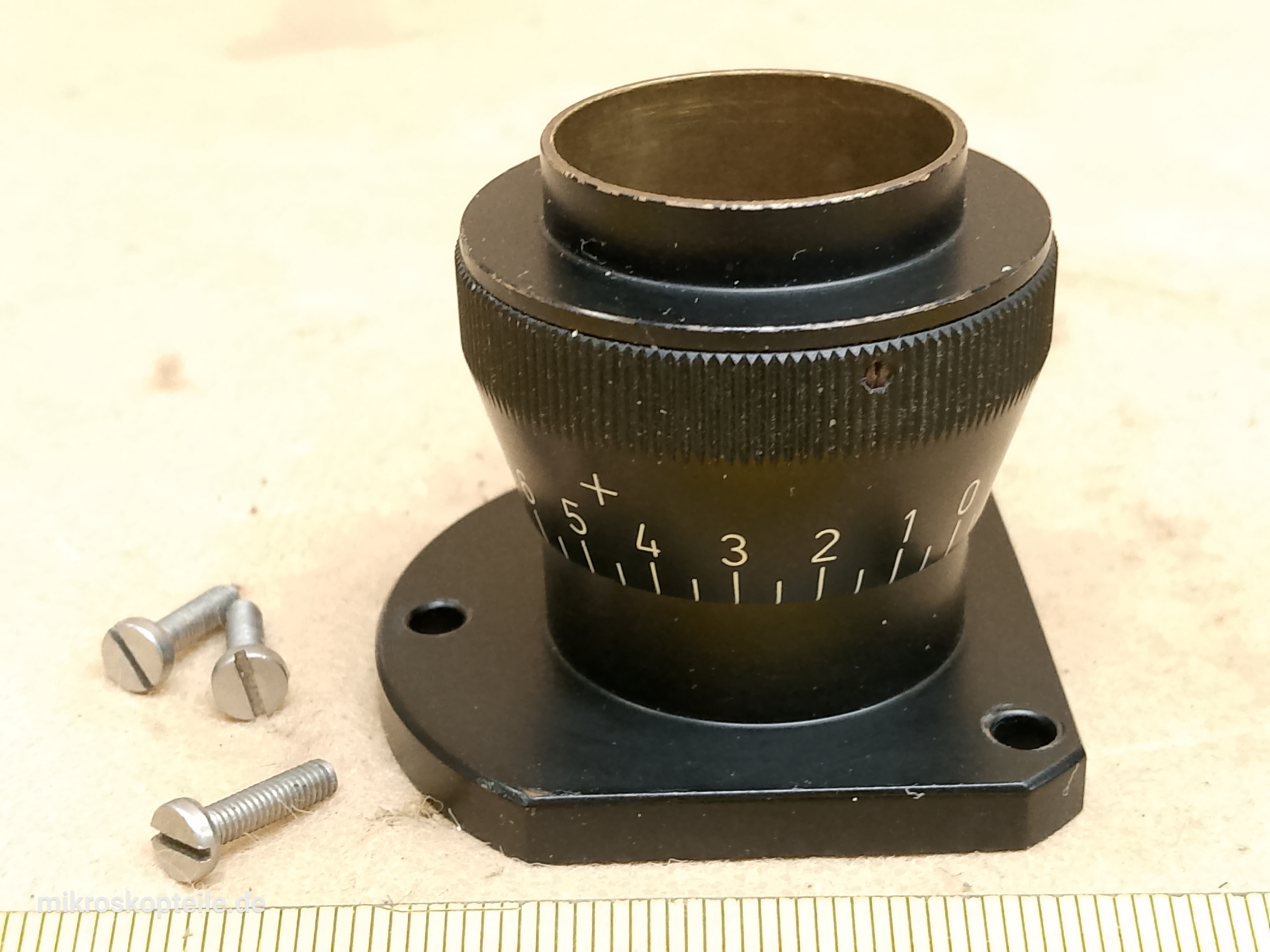

- alle Maße prüfen (auf den Fotos ist ein Millimetermaßstab zu sehen)

Das ist ein Serviceteil für einen Mikroskop-Binokularkopf - nicht für ein bestimmtes Mikroskopmodell. Ein solcher Kopf lässt sich auf viele Zeiss-Mikroskopmodelle setzen (und sogar auf Mikroskope anderer Hersteller), deshalb lässt sich keine Liste der Mikroskope angeben, zu denen dieser Stutzen passt - er passt zum Kopf, und den Kopf montiert der Anwender dort, wo er will.

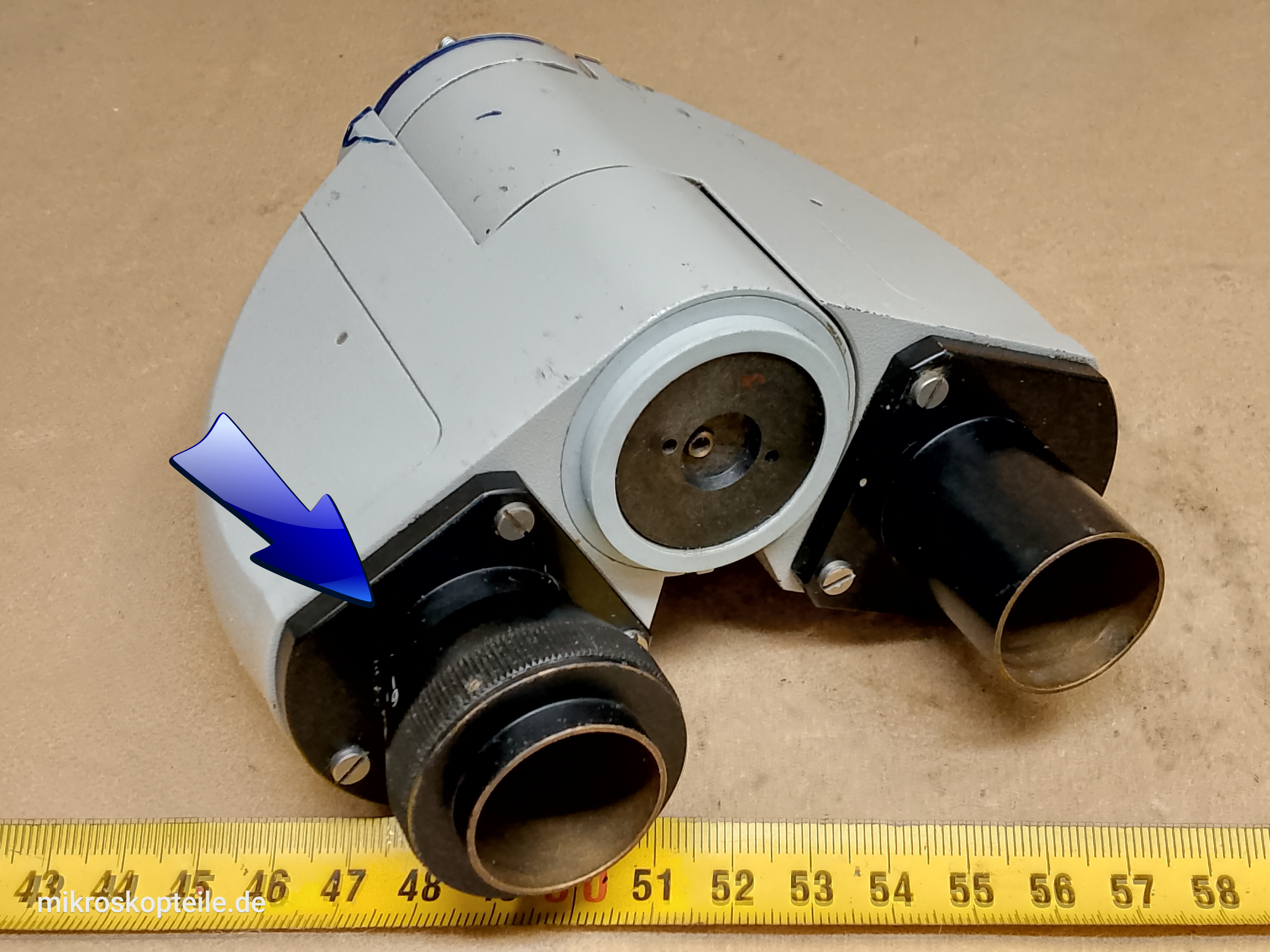

Auf dem letzten Bild ist mit einem Pfeil gezeigt, wo sich dieses Element im Kopf befindet, um es eindeutig identifizieren zu können.

Wofür wird dieses Teil benötigt?

• sehr häufig ist dieser Tubus eingedrückt und ein Okular kann nicht eingesetzt werden
• sehr häufig wird der Dioptrieneinstellring beschädigt und funktioniert nicht
• wenn Sie an beiden Okulartuben eine Dioptrienverstellung haben möchten und den einfachen Tubus gegen einen mit Einstellring austauschen wollen
• wenn Sie einen Tubus mit präziser Schneckenverstellung für eigene DIY-Zwecke benötigen

Zu welcher Kategorie gehört dieses Teil?

Serviceteile (Ersatzteile) [ link ] [Weitere Serviceteile (Ersatzteile)]

Wer stellt dieses Teil her?

• Zeiss - Carl Zeiss West Germany [ link ] [Weitere Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Aus welchem ​​Mikroskop stammt dieses Teil?

Mikroskop Zeiss ICM 405 [ link ] [Weitere von ICM 405]

Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?

• Zeiss ICM 405
• Zeiss IM 35
• Zeiss 47 30 16-9901
• Zeiss 47 30 12-9901
• Zeiss 47 30 11-9901
• Zeiss 47 30 13-9901
• Zeiss Photomicroscope II
• Zeiss Photomicroscope III RS
• Zeiss Zeiss Standard microscope binocular head
• Zeiss Standard 14
• Zeiss Standard WL
• Zeiss Standard 16
• Zeiss Photomicroscope
• Zeiss Universal
