Beschreibung dieses Teils:
28-poliges EPROM Zeiss P/N 451749-0602.010 mit der Software für die Hauptplatine des Zeiss Axiovert Bedienpults 45 17 49.
Einige Daten dieses Bausteins:
Bauform: EPROM im DIP-Gehäuse, 28-polig
Material: Keramikgehäuse
Bestellnummer im Zeiss-Katalog: 451749-0602.010
Softwareversion: V1.3/7019.123 M
Datum der Software: 18.12.90
Code: kompatibel mit Intel 8085
Dieser Baustein arbeitete auf der Hauptplatine Zeiss 451949-9211-020 (andere Schreibweise: 45 19 49 - 9211 - 020).
Der Baustein wurde aus der Fassung gezogen - er war nie verlötet. Hinweis: der silberne Streifen oben auf dem Gehäuse kennzeichnet Pin 1.
Die letzten Bilder in der Galerie zeigen, woher er ausgebaut wurde. Dort sehen Sie:
- das komplette Gerät Zeiss Axiovert Bedienpult 45 17 49
- sein Typenschild

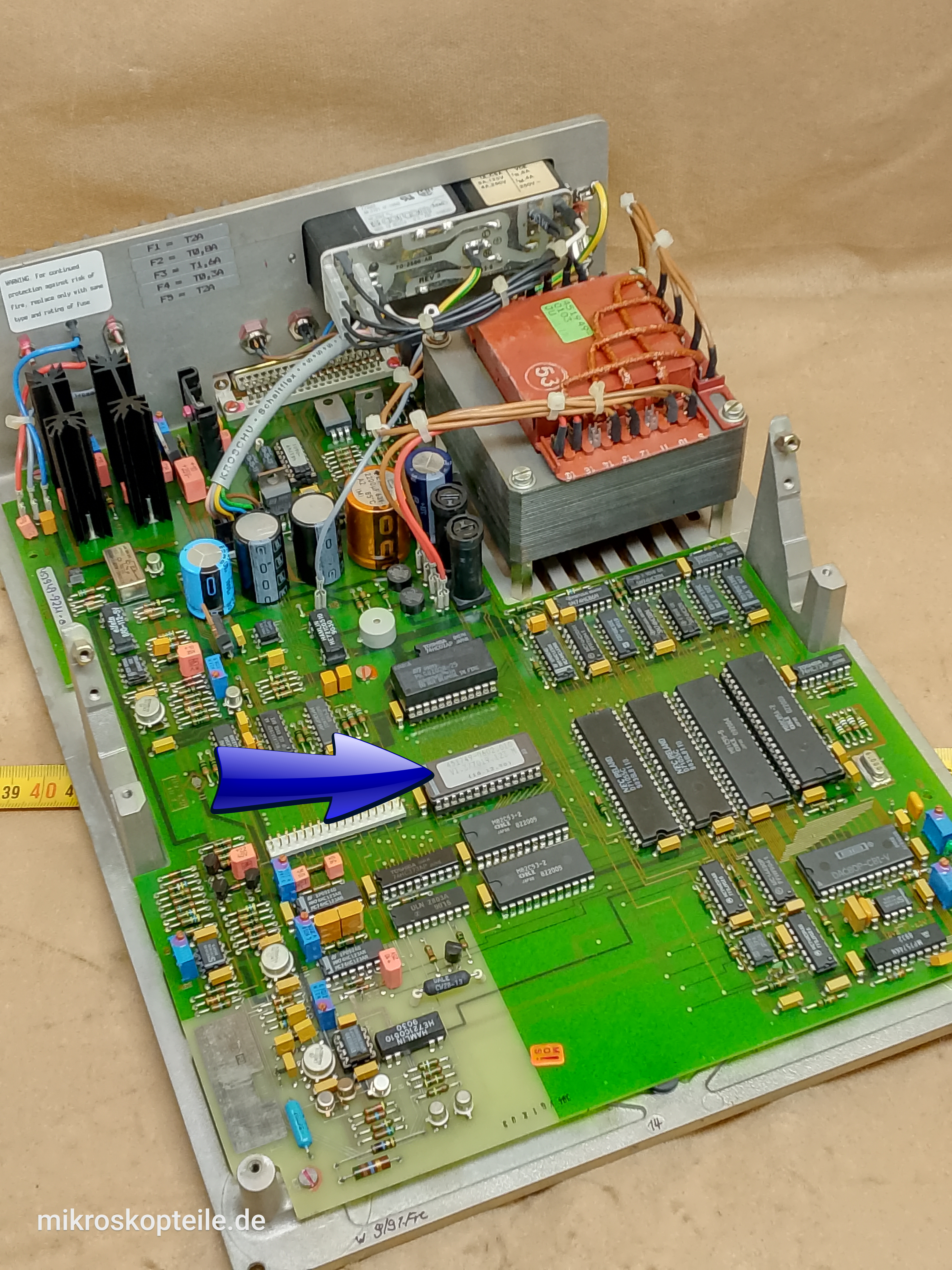

- ein Foto der Hauptplatine, auf dem ein Pfeil die Einbaustelle dieses Bausteins zeigt
Wofür wird dieses Teil benötigt?
- als Serviceteil für die Reparatur der Hauptplatine des Zeiss 451749 Axiovert Bedienpults
