Beschreibung dieses Teils:

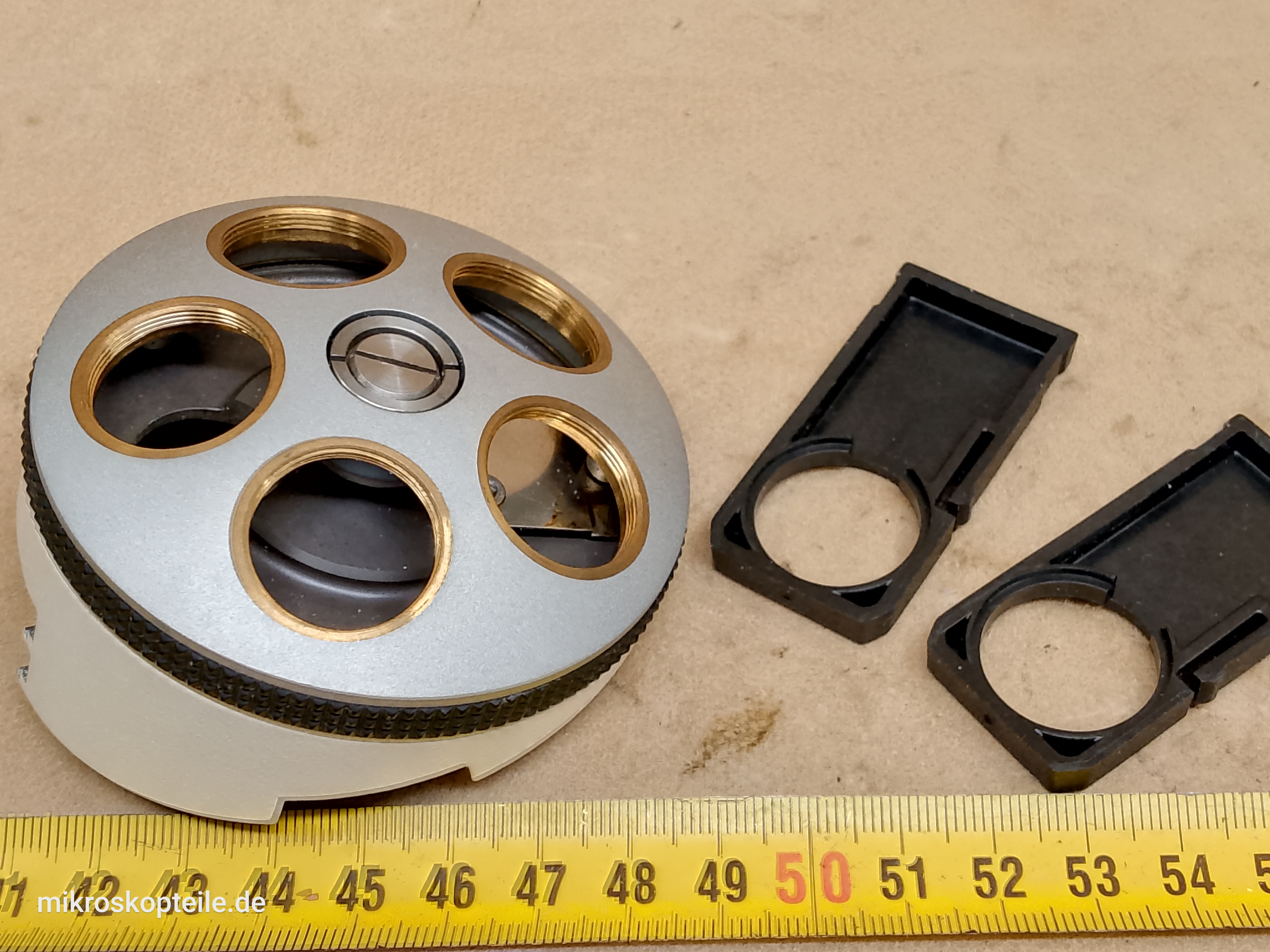

5-fach Objektivrevolver mit RMS-Gewinde für das Carl Zeiss Axiolab Mikroskop.
Dieser Objektivrevolver stammt aus einem Zeiss Axiolab re, P/N 45 09 05 (andere Schreibweise: 450905). Er passt aber ebenso zu den Varianten:
- Zeiss Axiolab drb KT, trägt ebenfalls die Nummer 45 09 05 (450905)
- Zeiss Axiolab E re, 45 09 07 (450907)
Das Zeiss Axiolab Pol (P/N 45 09 10) hat ab Werk einen Pol-Revolver, also einen mit Zentriermöglichkeit für jedes Objektiv. Mechanisch lässt sich der hier angebotene Objektivrevolver im Zeiss Axiolab Pol montieren - zentrieren lassen sich die Objektive dann allerdings nicht. Als Notlösung ist das trotzdem brauchbar, wenn ein Axiolab Pol dringend wieder laufen muss - vor allem dann, wenn keine Pol-Objektive zum Einsatz kommen.
Achtung: die optisch sehr (!) ähnlichen Mikroskope:
- Zeiss Standard 20
- Zeiss Standard 25 ICS
- Zeiss Axiostar
haben ANDERE (!) Objektivrevolver, und der aus dem Zeiss Axiolab passt dort NICHT (!).
Dieser Objektivrevolver wird mit drei Schrauben am Mikroskoparm befestigt (die Schrauben gehören zum hier angebotenen Satz), er wird von oben an den Mikroskoparm geschraubt, die Schrauben sitzen in der Vertiefung der Tubusaufnahme.
Im Gehäuse, das mit diesem Objektivrevolver eine Einheit bildet, befinden sich zwei Schlitze für Schieber. Zwei leere Kunststoff-Schieber liegen bei und sind auf den Fotos in der Galerie zu sehen.
Für dieses Teil sind verschiedene Bezeichnungen im Umlauf. Alle meinen dasselbe Teil, unter anderem:
- Objektivrevolver
- Revolverkopf
- Objektivwechsler
- Objektivträger
- Objektivturm
- Nosepiece
Auf dem letzten Foto in der Galerie sehen Sie ein Zeiss Axiolab re, auf dem mit einem Pfeil markiert ist, um welches Teil es sich handelt und wo es sich am Mikroskop befindet. Damit lässt es sich eindeutig identifizieren.
Wofür wird dieses Teil benötigt?
- als Serviceteil, wenn ein defekter Objektivrevolver ersetzt werden muss
- Zu welcher Kategorie gehört dieses Teil?
- Revolver [ link ] [Weitere Revolver]
- Wer stellt dieses Teil her?
-
- Zeiss - Carl Zeiss West Germany [ link ] [Weitere Zeiss]
- Carl Zeiss West
- Carl Zeiss West Germany
- Opton
- Aus welchem Mikroskop stammt dieses Teil?
- Mikroskop Zeiss Axiolab [ link ] [Weitere von Axiolab]
- Mit welchen Mikroskopen oder Komponenten ist dieses Teil kompatibel?
-
- Zeiss Axiolab
- Zeiss Axiolab Mikroskop Reparaturteile
- Zeiss Axiolab re 450905 Objektivrevolver 5-fach
- Zeiss Axiolab 45 09 05 nosepiece 5 position
- Zeiss Axiolab E re 450907 Objektivwechsler RMS
- Zeiss Axiolab drb KT Revolverkopf Ersatzteil
- Zeiss Axiolab Pol 450910 zentrierbarer Objektivrevolver
