Beschreibung dieses Teils:

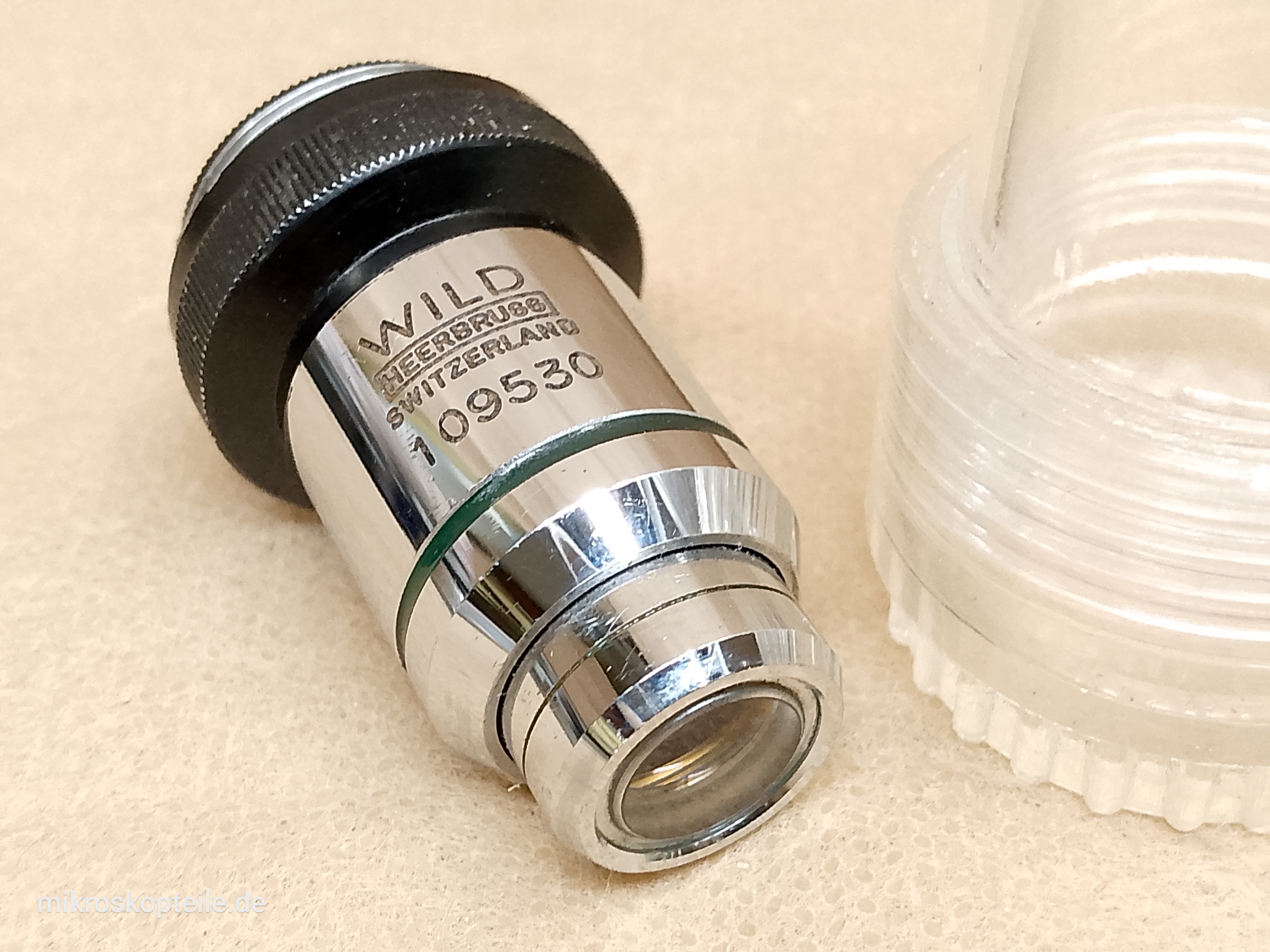

Mikroskopobjektiv mit 20-facher Vergrößerung von Wild Heerbrugg aus dem Wild M20 Mikroskop
Hersteller: Wild Heerbrugg, Schweiz
Modell: Fluotar 20 0.60
Vergrößerung: 20x
Korrektur: Fluotar (andere Bezeichnungen: Fluor und Fluorit)
Numerische Apertur N.A.: 0,60
Tubuslänge: 160 mm
Abgleichlänge (Parfokallänge): 33 mm
Deckglas: ja, Dicke 0,17 mm
Immersion: nein (Trockenobjektiv)
Gewinde: RMS
Das Objektiv befindet sich in der originalen Schutzdose "Wild Heerbrugg Switzerland".
Fluotar ist die Bezeichnung der Fluorit-Objektive von Wild Heerbrugg, also Semiapochromate - in ihren Linsen wurde Fluorit oder ein Glas mit ähnlichen optischen Eigenschaften verwendet. Ein gewöhnlicher Achromat korrigiert Farbfehler nur für zwei Farben (Rot und Blau), wodurch an den Rändern der Objekte farbige Säume auftreten können. Ein Apochromat korrigiert die Farben für drei Farben (Rot, Grün und Blau) und stellt die höchste Korrekturklasse dar. Das Fluotar liegt dazwischen - die farbigen Säume sind deutlich geringer als beim Achromaten, die Korrektur ist jedoch nicht so vollständig wie beim Apochromaten. Fluorit lässt außerdem ultraviolettes Licht gut durch, deshalb wurden Objektive dieses Typs in der Fluoreszenzmikroskopie eingesetzt.
Es handelt sich um ein sogenanntes "kurzes Objektiv" mit einer Abgleichlänge von 33 mm. Sehr häufig wird dieses Objektiv auf eine 12-mm-Verlängerung montiert, wodurch es in Mikroskopen verwendet werden kann, die Objektive mit 45 mm Abgleichlänge benötigen. Hier bewähren sich sowohl professionelle Adapter mit Schutzoptik und Metalladapter als auch beliebte DIY-Lösungen aus dem 3D-Drucker.
Dieses Objektiv passt zu praktisch jedem Mikroskop beliebiger Hersteller, sofern es ein RMS-Gewinde besitzt und Objektive mit TL=160 mm und einer Abgleichlänge von 33 mm unterstützt (bzw. 37 / 45 mm bei Verwendung eines passenden Adapters). Einige solcher Beispielmikroskope sind im Bereich "Kompatibilität" aufgeführt, die Liste ist jedoch nicht vollständig.
Wofür wird dieses Teil benötigt?
- Wenn Sie ein Wild Heerbrugg Mikroskop ohne Objektive haben und es mit Originalteilen ergänzen möchten
- Wenn Ihrem Mikroskop ein Objektiv mit dieser Vergrößerung fehlt und Sie es ergänzen möchten
- Wenn Sie ein Objektiv mit dieser Vergrößerung haben, es aber ein Achromat ist - und Sie die Bildqualität sichtbar verbessern möchten
- Wenn Sie ein solches Objektiv haben, es aber von sehr schlechter Qualität oder beschädigt ist
- Wenn Sie vorsorgen und ein solches Objektiv in Reserve haben möchten
- Wenn Sie dieses Objektiv an anderen kompatiblen Mikroskopen verwenden möchten
