Beschreibung dieses Teils:

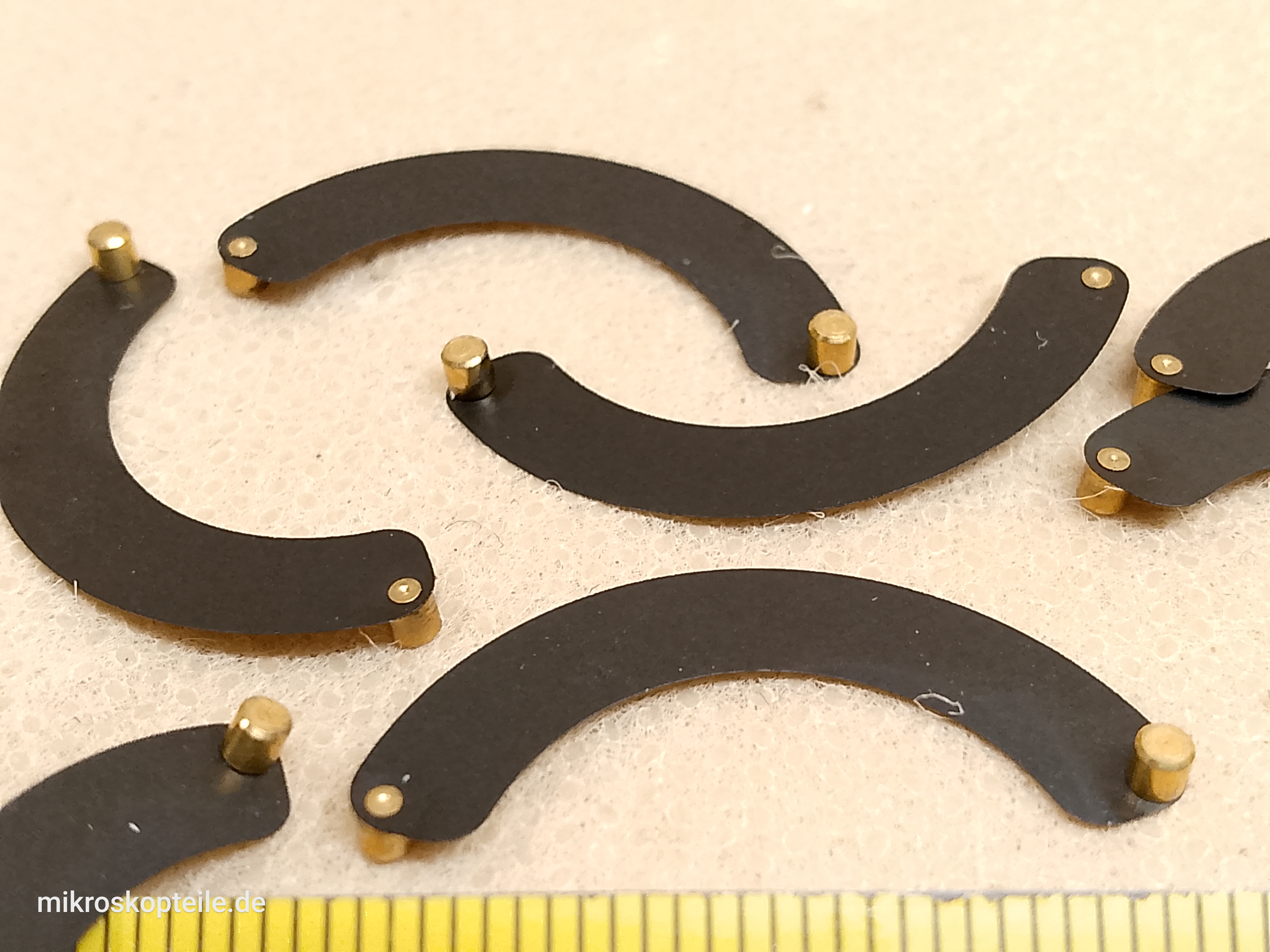

Einzelne Irisblenden-Lamellen für den Mikroskop-Kondensor Olympus BH2-SC und ähnliche.
Grundlegende Parameter einer einzelnen Blendenlamelle:
Lamellenbreite: 5 mm
Abstand zwischen den Stiften: 26 mm
Messweise des Abstands: von der Mitte des einen Stifts bis zur Mitte des anderen
Anordnung der Stifte: einer auf der Unterseite, der andere nach außen
Stiftbreite: 2 mm
Diese konkreten Lamellen wurden aus einem Kondensor Olympus BH2-SC aus dem Mikroskop Olympus BH-2 BHS ausgebaut.
Ich konnte es nicht überprüfen, aber alles deutet darauf hin, dass diese Lamellen auch in die Irisblenden folgender Mikroskop-Kondensoren für Olympus BX Mikroskope passen:
- Olympus U-SC
- Olympus U-SC-2
- Olympus U-SC3
Manchmal werden die oben genannten Mikroskop-Kondensoren zusammenfassend so bezeichnet:
- Olympus Achromat 0.9 flip-out condenser
- Olympus 0.9 swing-out condenser
Bevor Sie sich entscheiden, diese Blendenlamellen zur Reparatur eines anderen Kondensors als des ausgebauten zu verwenden - vergleichen Sie Aussehen und Maße genau.
Es ist gut möglich, dass Olympus, wie viele andere Hersteller, in den meisten Mikroskop-Kondensoren dieser Epoche dieselben Blendenlamellen verwendet hat, zum Beispiel:
- U-POC
- U-PCD
- U-AAC
- U-UCD
Beschädigte Irisblenden-Lamellen gehören zu den häufigeren Schäden an Mikroskopen. Meistens passiert das, wenn:
- das Fett im Mechanismus zum Öffnen und Schließen der Blende eingetrocknet ist und der Benutzer ihn mit Gewalt bewegen will
- ein Fremdkörper zwischen die Lamellen gerät (z. B. ein Glassplitter von einem abgeplatzten Objektträger)
- die Blende zu schnell geschlossen oder zu weit geöffnet wird
In den Kondensoren BH2-SC / U-SC sitzt die Irisblende im Inneren des Kondensorgehäuses, sie ist kein separates, von unten angeschraubtes Teil. Daraus folgt, dass man bei einem Defekt der Irisblende:
- die beschädigte Blende belassen und den Kondensor nicht voll nutzen kann
- den ganzen Kondensor austauschen kann
- die Blende durch Austausch der beschädigten Lamellen reparieren kann
Diese einzelnen Blendenlamellen sind kein Ersatzteil für das Mikroskop. Es sind Teile zur Reparatur der Blende im Mikroskop-Kondensor - und dieser kann in verschiedenen Mikroskopen stecken.
Ich nenne hier beispielhaft Mikroskopmodelle, in denen die Kondensormodelle am häufigsten verwendet werden, in deren Irisblenden die hier angebotenen Lamellen passen:
- Olympus BH-2: BHS / BHT / BHTU
- Olympus BX: BX40 / BX50 / BX51 / BX60
Die wichtigsten Mikroskope, mit denen die hier genannten Kondensormodelle am häufigsten verwendet werden, sind im Abschnitt "Kompatibilität" aufgeführt, vollständig ist diese Liste aber keinesfalls.
Auf den letzten Fotos ist der Mikroskop-Kondensor zu sehen, aus dessen Blende die hier angebotenen Lamellen stammen.
Kurioses am Rande: möglicherweise passen diese Lamellen auch in die Irisblende des Mikroskop-Kondensors Meiji MA976.
Wofür wird dieses Teil benötigt?
- als Serviceteil für die Reparatur der Irisblende in einem Mikroskop-Kondensor
