Beschreibung dieses Teils:
Rechtes Umlenkprisma aus dem Kopf des Nikon SMZ-10 Stereomikroskops.
Im Nikon SMZ-10 Stereomikroskop besteht jeder der beiden Strahlengänge (einer pro Auge) aus:
- der Zoom-Linsengruppe
- dem Sekundärobjektiv
- dem Umlenkprisma
- dem Aufricht-Prisma
- dem Okular

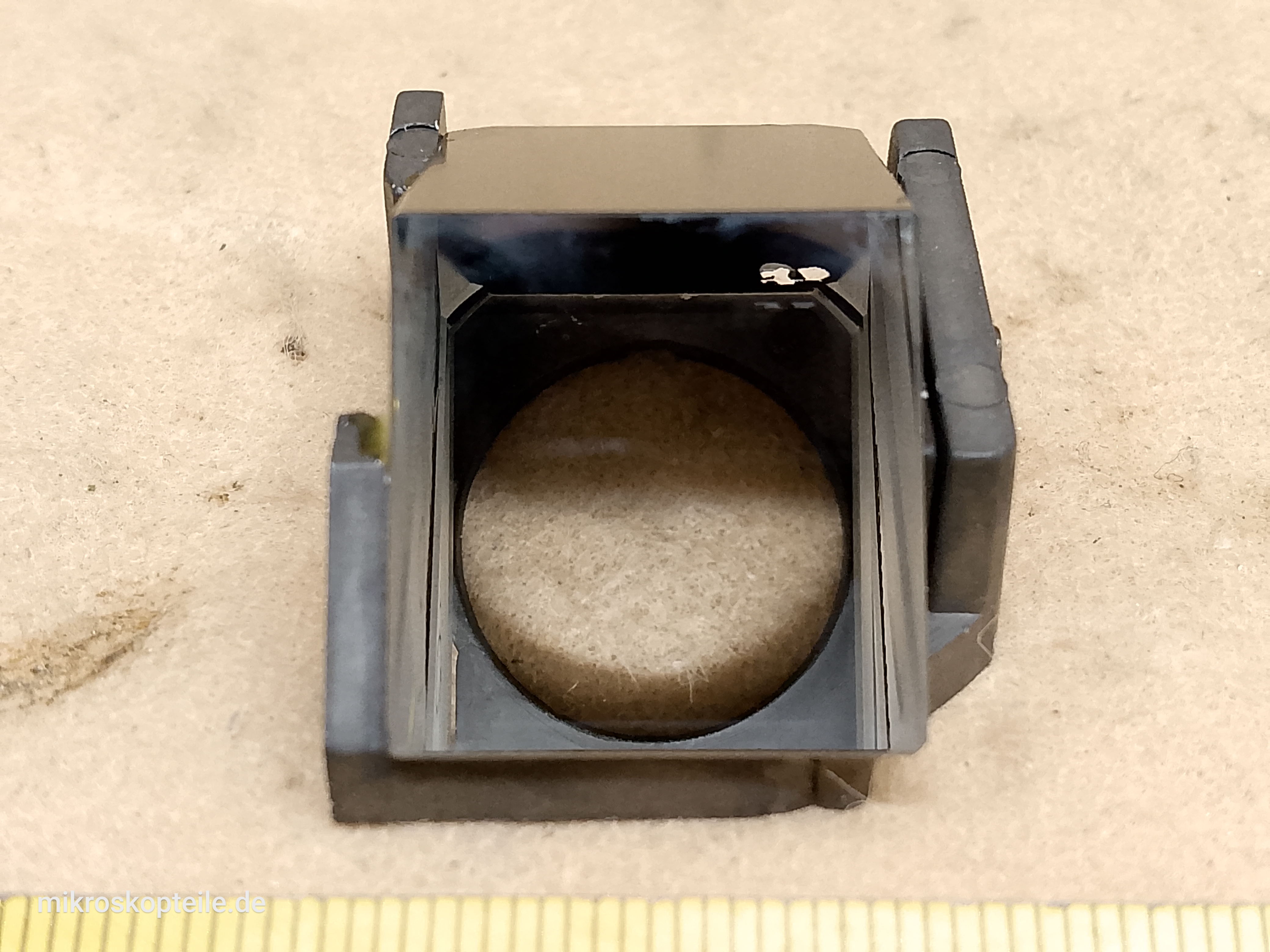

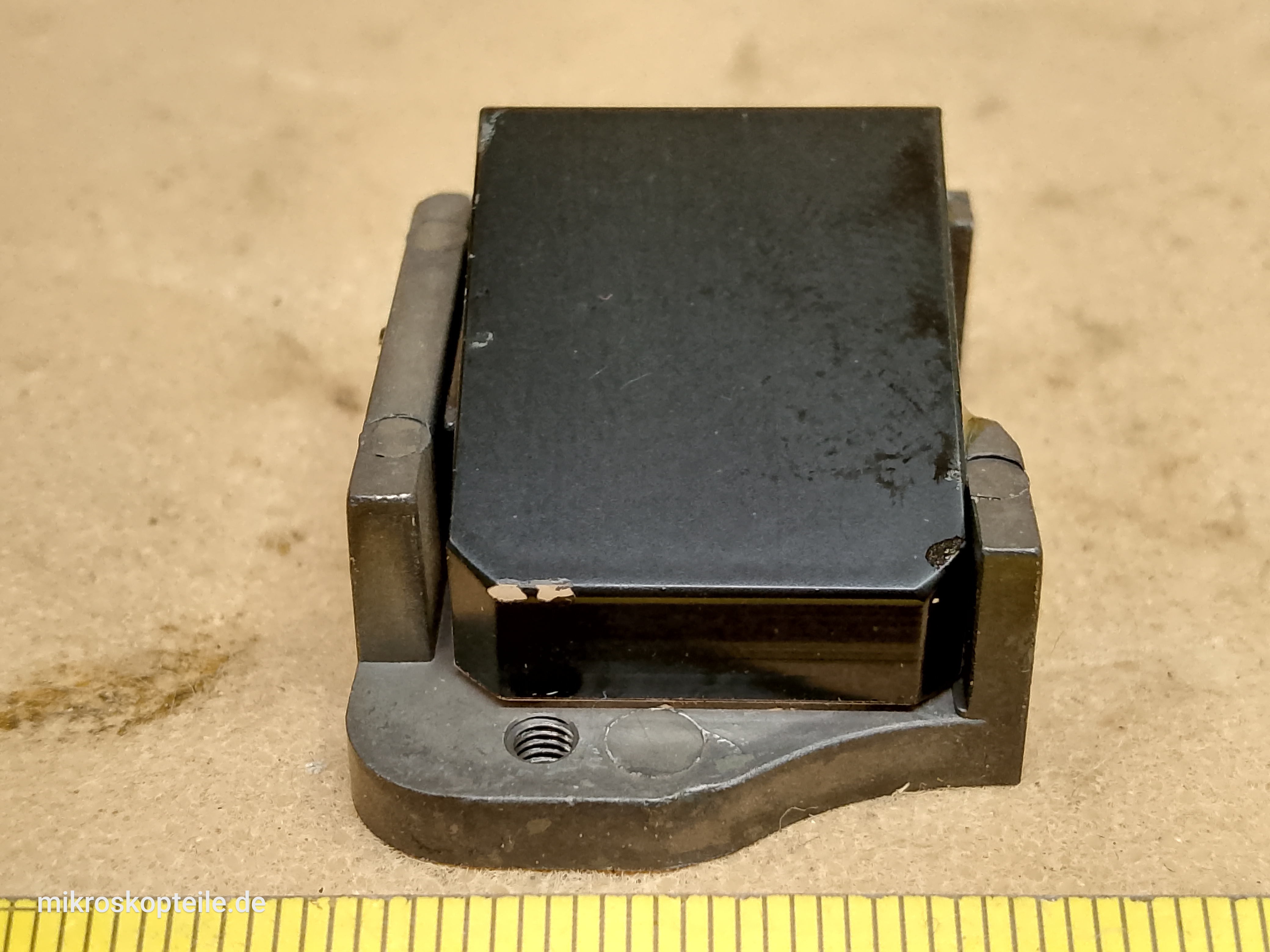

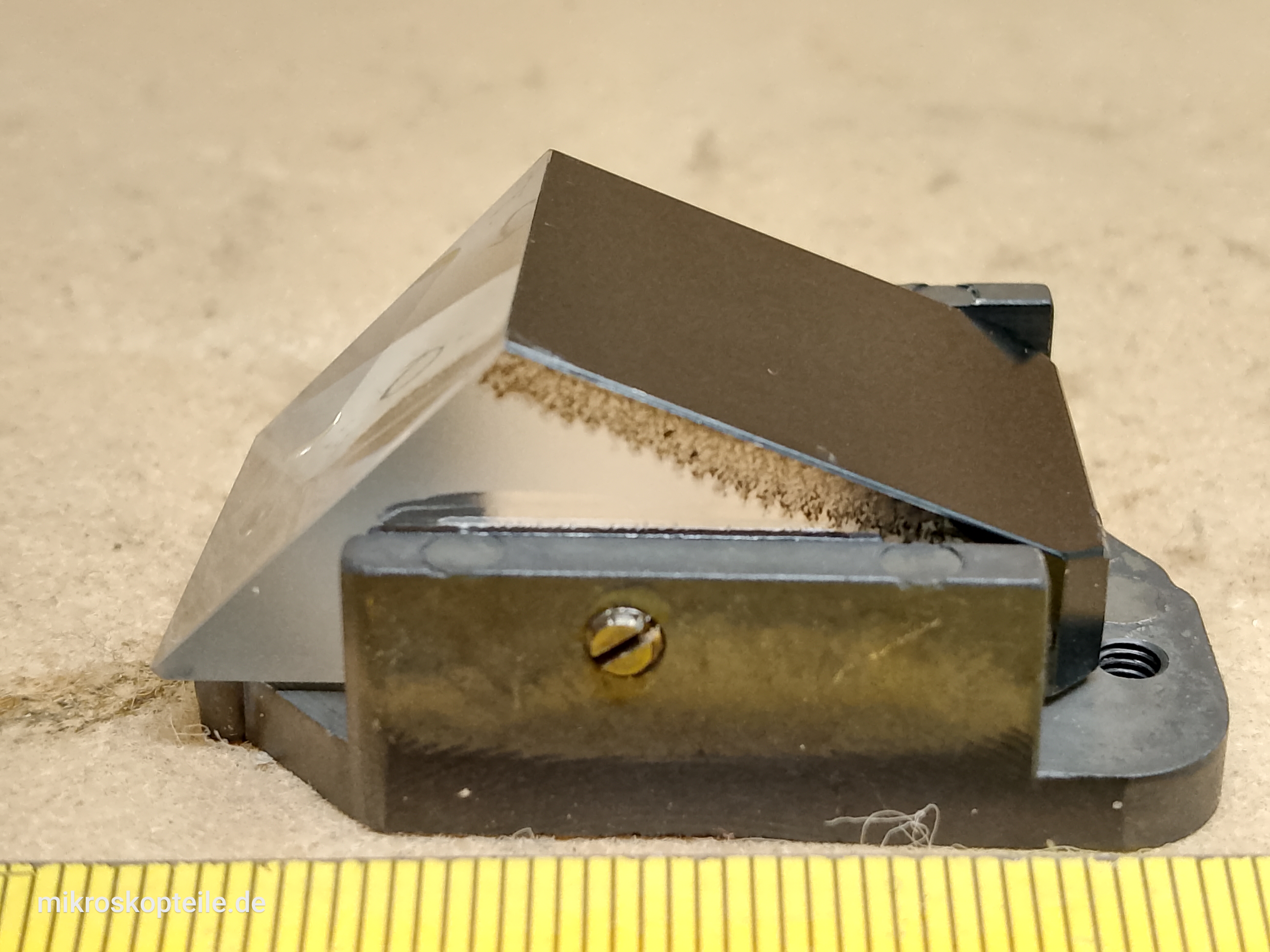

Hier biete ich das Umlenkprisma für den rechten Strahlengang an. Dieses Prisma sitzt in dem dazugehörigen Korb (Halter) aus Metallguss.

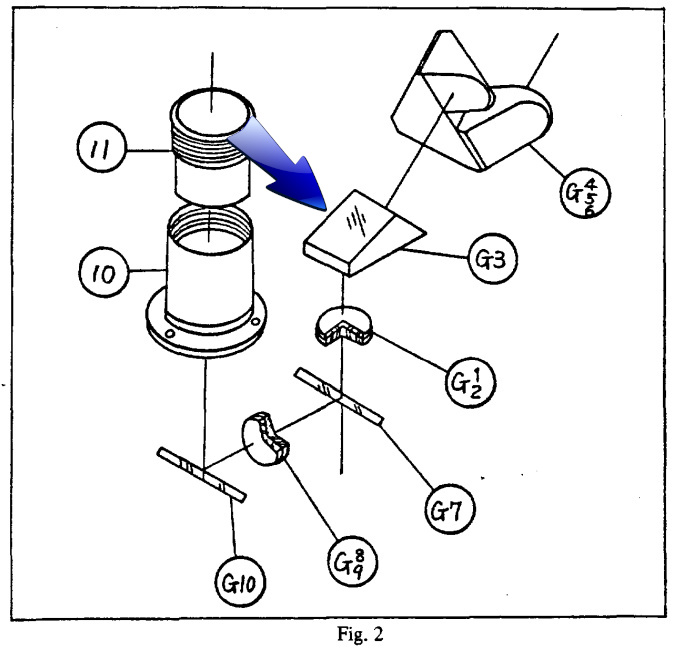

Die letzten drei Fotos in der Galerie sind Zeichnungen aus der Serviceanleitung des Nikon SMZ-10 Mikroskops, und dort ist mit einem Pfeil markiert, um welches Element es geht und wo es sich im Kopf des Stereomikroskops befindet.
Der Austausch des Umlenkprismas im Stereokopf des Nikon SMZ-10 Mikroskops kann helfen, wenn:
- das Prisma mechanische Schäden hat, z. B. Kratzer, Risse, Ausbrüche oder Absplitterungen
- die spiegelnde Silberschicht im Prisma oxidiert ist und ihre Eigenschaften verloren hat
- der Metallkorb, in dem das Prisma sitzt, gebrochen ist
Wofür wird dieses Teil benötigt?
- wenn dieses Prisma in Ihrem Nikon SMZ-10 Stereomikroskop beschädigt oder von sehr schlechter Qualität ist - Hinweise zu den möglichen Schäden finden Sie in der Beschreibung
