Beschreibung dieses Teils:

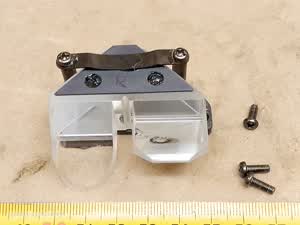

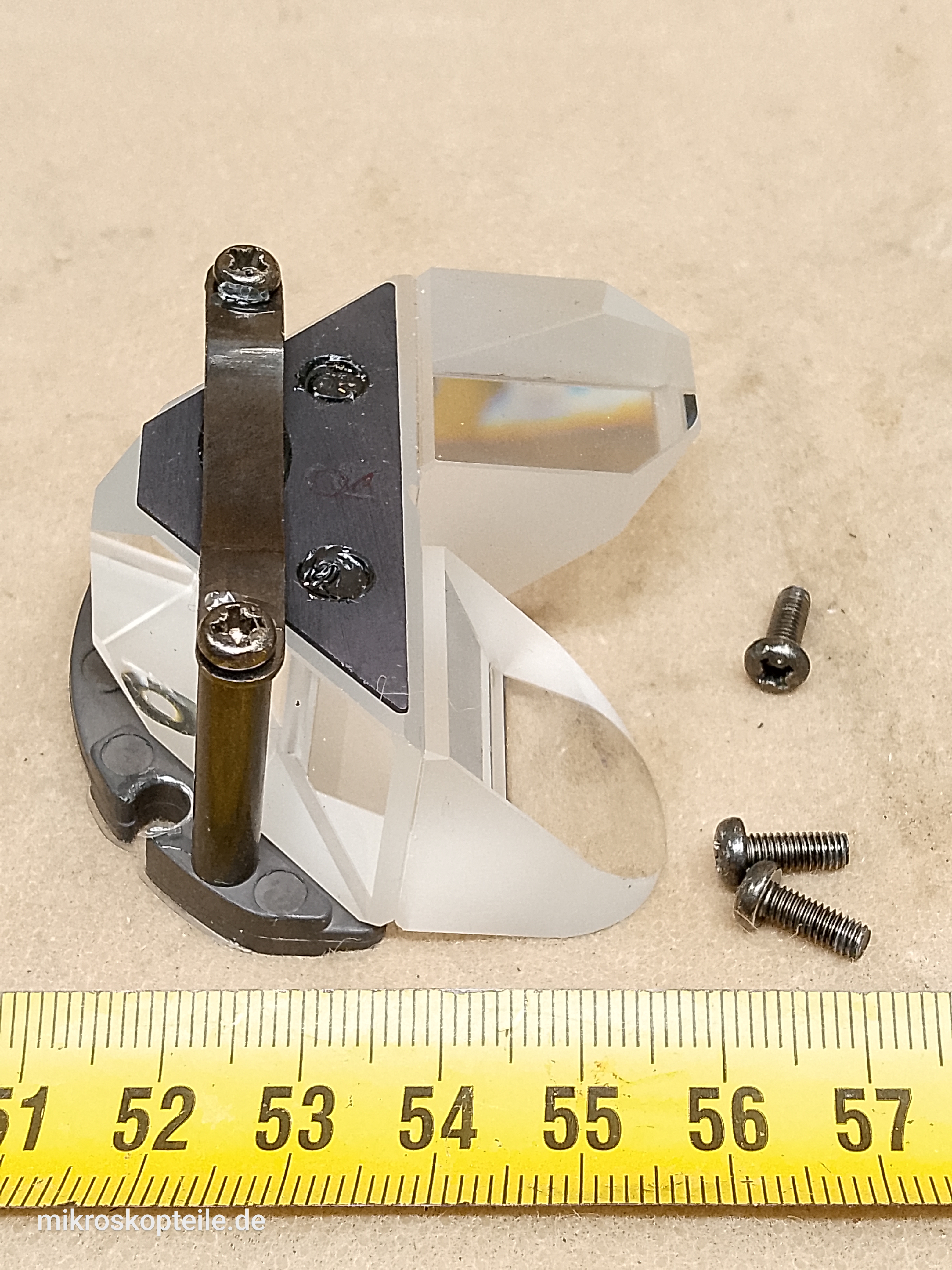

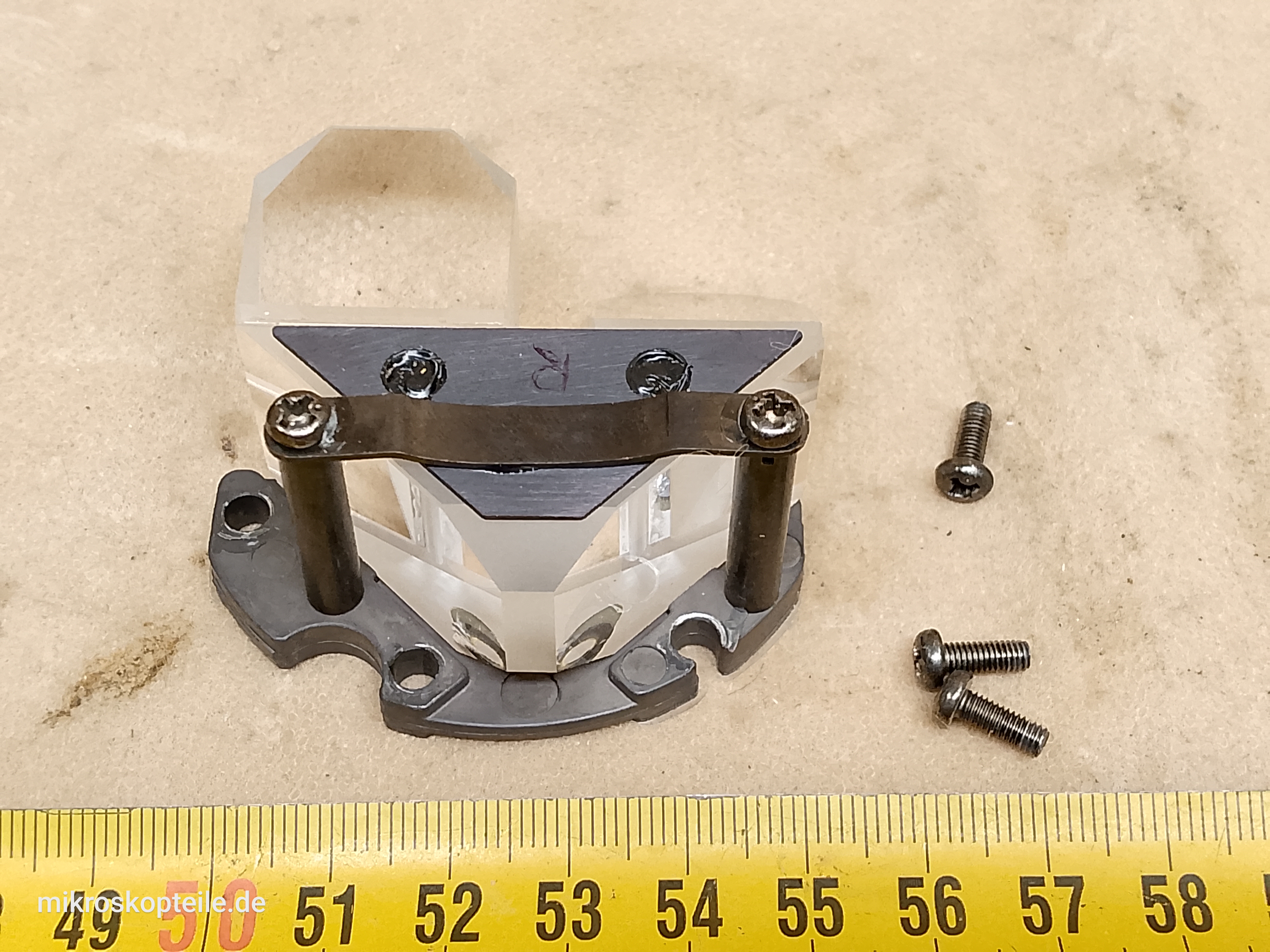

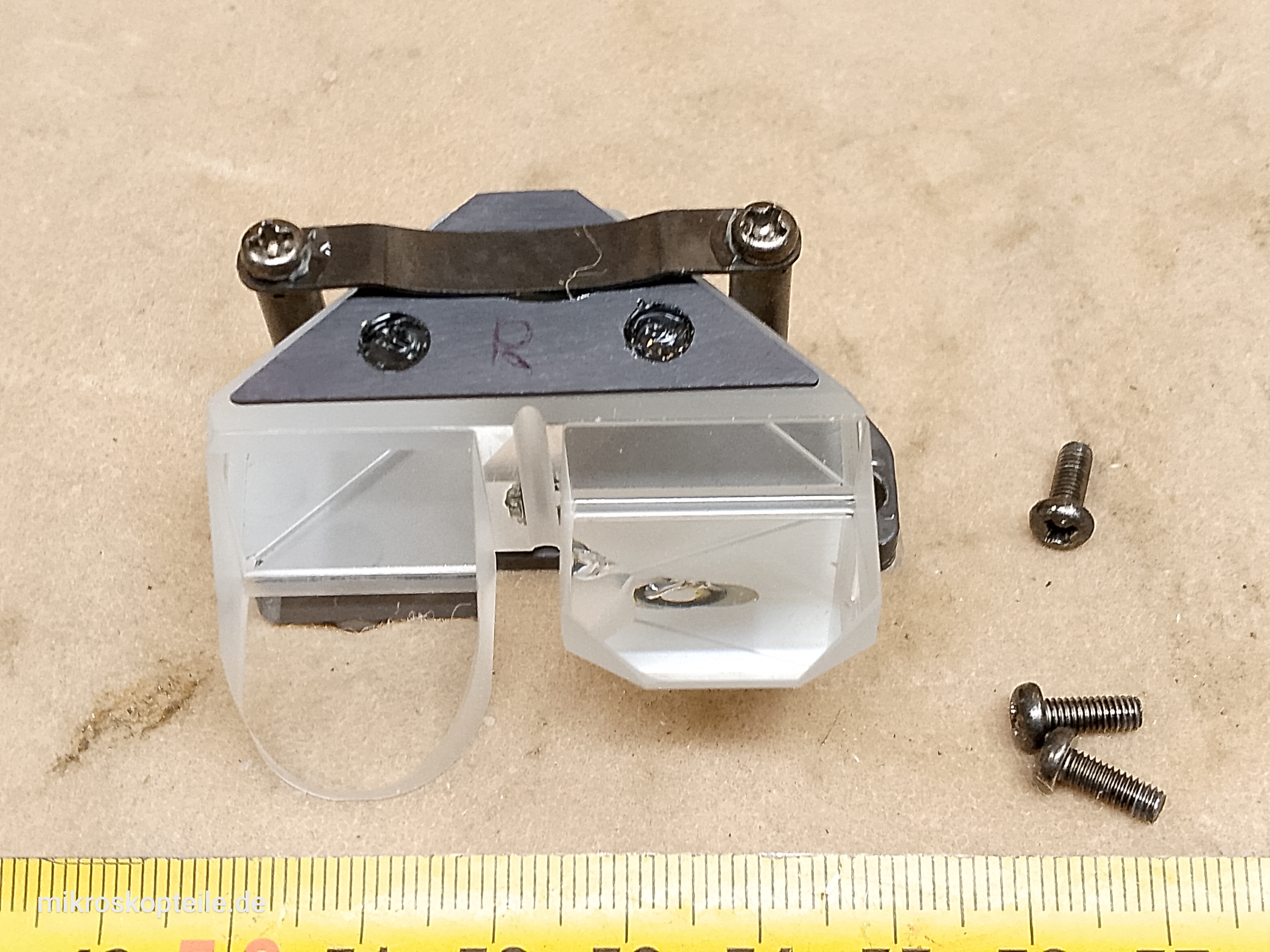

Rechtes Bildaufrichtprisma aus dem Kopf des Nikon SMZ-10 Stereomikroskops.
Im Nikon SMZ-10 Stereomikroskop besteht jeder der beiden Strahlengänge (einer pro Auge) aus:
- der Zoom-Linsengruppe
- dem Sekundärobjektiv
- dem Umlenkprisma
- dem Bildaufrichtprisma
- dem Okular
Hier biete ich das Bildaufrichtprisma für den rechten Strahlengang an. Dieses Prisma sitzt in dem dazugehörigen Korb (Halter) aus Metallguss.
Die letzten zwei Fotos in der Galerie sind Zeichnungen aus der Serviceanleitung des Nikon SMZ-10 Mikroskops, und dort ist mit einem Pfeil markiert, um welches Element es geht und wo es sich im Kopf des Stereomikroskops befindet.
Der Austausch des Bildaufrichtprismas im Stereokopf des Nikon SMZ-10 Mikroskops kann helfen, wenn:
- das Prisma mechanische Schäden hat, z. B. Kratzer, Risse, Ausbrüche oder Absplitterungen
- das Prisma Delaminationen hat, also Verfärbungen an der Kittstelle zwischen den Prismenblöcken
- der Metallkorb, in dem das Prisma sitzt, gebrochen ist
Wofür wird dieses Teil benötigt?
- wenn dieses Prisma in Ihrem Nikon SMZ-10 Stereomikroskop beschädigt oder von sehr schlechter Qualität ist - Hinweise zu den möglichen Schäden finden Sie in der Beschreibung
