Beschreibung dieses Teils:

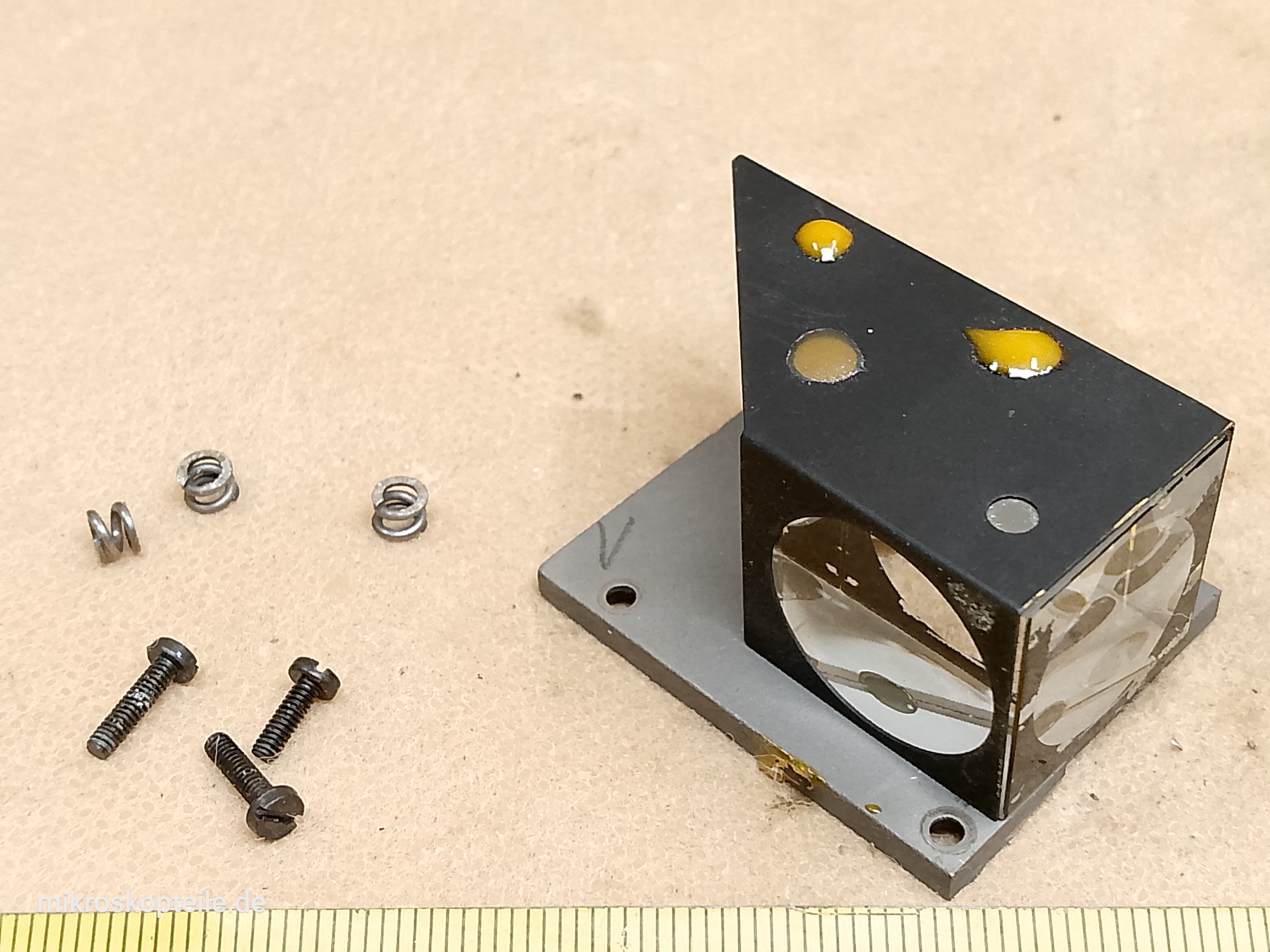

Mittleres Prisma für den Leitz Wetzlar Mikroskopkopf. Es handelt sich um das zentrale Strahlenteilerprisma (engl. beamsplitter).
Dieses Prisma wurde aus einem binokularen Leitz Wetzlar Kopf P/N 512582 ausgebaut - genau die gleichen Prismen werden aber auch in anderen Modellen von Binokular- und Trinokularköpfen verwendet.
Es ist weder das Prisma des rechten noch des linken Okulars. Es ist das mittlere Prisma, das den Strahlengang auf das rechte und das linke Auge aufteilt.
Auf dem letzten Foto der Galerie ist ein zerlegter binokularer Leitz Wetzlar Kopf 512582 zu sehen, und ein Pfeil zeigt, um welches Prisma es geht und wo es sich im Inneren des Kopfes befindet. Das erleichtert die Identifizierung dieses Teils.
Der Austausch dieses Prismas im Leitz Wetzlar Mikroskopkopf kann bei folgenden Problemen Abhilfe schaffen:
- wenn das Prisma in Ihrem Kopf mechanisch beschädigt ist: es kann gesprungen sein oder eine Absplitterung haben
- wenn das auszutauschende Prisma eine beschädigte Entspiegelung hat: das kann durch Pilzbefall verursacht sein, oder die Schicht ist durch falsche Reinigung verkratzt
- wenn im Inneren des Prismas Verfärbungen oder Ablösungen (Delaminierung) sichtbar sind. Es ist ein verkittetes Prisma, und im Laufe der Jahre kann der Kitt stellenweise vergilben oder sich lösen, was leider bei der Arbeit am Mikroskop im Sehfeld sichtbar ist
- wenn die im Inneren des Prismas liegende Spiegelschicht (meist Silber) oxidiert und stellenweise oder vollständig ihre Eigenschaften verliert
Bevor Sie sich entscheiden, dieses Prisma in einem anderen Leitz Wetzlar Kopf als dem Modell 512582 einzusetzen, vergleichen Sie zuerst die genauen Maße (auf den Fotos ist ein Millimetermaßstab zu sehen), und fragen Sie im Zweifelsfall in Internetgruppen und -foren nach.
Wofür wird dieses Teil benötigt?
- als Serviceteil zum Austausch in einem Kopf mit beschädigtem mittlerem Prisma, z. B. verkratzt, mit Absplitterungen, mit Delaminierung oder mit oxidierter Spiegelschicht oder durch Pilzbefall beschädigt
